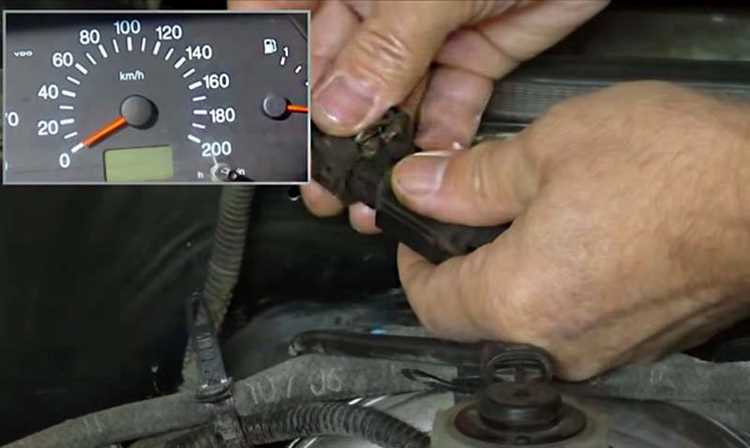

Как снять привод спидометра ваз 2114

Привод спидометра на ВАЗ 2114 – уязвимый узел, выходящий из строя из-за износа пластиковых шестерён или обрыва троса. Симптомы неисправности: скачущие показания скорости, полное отсутствие данных на панели приборов или характерный треск из коробки передач. Замена занимает 30–40 минут при наличии стандартного набора инструментов: ключей на 10 и 13, плоской отвёртки, пассатижей и нового привода (артикул 2110-3843010 для моделей с электронным датчиком скорости).

Работу начинайте с отсоединения минусовой клеммы аккумулятора – это исключит случайное замыкание при демонтаже датчика. Далее снимите адсорбер (если установлен), чтобы получить доступ к коробке передач. Привод крепится одним болтом на 10; после его откручивания деталь извлекается вручную или с помощью отвёртки, если закисла. Проверьте состояние уплотнительного кольца – при деформации замените его (артикул 2110-1701210).

Установка нового привода требует точности: шестерня должна войти в зацепление с валом коробки без перекосов. Перед фиксацией болтом смажьте резьбу графитовой смазкой – это предотвратит прикипание. После сборки проверьте работу спидометра на ходу: плавное изменение показаний без рывков подтвердит правильность монтажа. Если проблема сохраняется, диагностируйте датчик скорости или электрическую цепь.

Какие инструменты и материалы понадобятся для замены

Для замены привода спидометра на ВАЗ 2114 потребуется стандартный набор инструментов, адаптированный под специфику работы с коробкой передач. Основной комплект включает торцевые головки на 10 и 13 мм с удлинителем – они необходимы для демонтажа защиты картера и доступа к приводу. Также понадобится ключ на 17 мм для откручивания гайки крепления троса спидометра к коробке. Не обойтись без плоской отвёртки с шириной жала 5–7 мм – она пригодится для снятия стопорного кольца и отсоединения троса от приборной панели.

Из специализированных приспособлений стоит выделить съёмник для привода спидометра или его аналог – например, мощные пассатижи с узкими губками. Без этого инструмента сложно извлечь привод из посадочного места без повреждения корпуса коробки. Для проверки герметичности нового узла пригодится силиконовый герметик (например, ABRO 999 или аналог) – его наносят тонким слоем на резьбу перед установкой, чтобы исключить подтекание масла.

Материалы для замены ограничиваются новым приводом спидометра (артикул 2110-3843010 для ВАЗ 2114) и уплотнительным кольцом (артикул 2108-3843012). При выборе детали обращайте внимание на производителя: оригинальные запчасти от АвтоВАЗ или проверенные аналоги (например, Kraft или Luzar) служат дольше китайских подделок. Дополнительно может потребоваться трос спидометра (артикул 2108-3802090), если старый имеет повреждения или растяжение.

Работать удобнее на смотровой яме или подъёмнике, но при их отсутствии подойдут домкрат и противооткатные упоры. Для фиксации автомобиля в поднятом состоянии используйте страховочные стойки – штатный домкрат ненадёжен при длительных работах. Из расходников пригодится ветошь для протирки деталей и масло трансмиссионное (80W-90 или 75W-90) на случай доливки после установки нового привода.

Не забудьте про перчатки и защитные очки – при демонтаже старого привода возможны брызги масла, а острые кромки металлических деталей могут травмировать руки. Для очистки посадочного места от старого герметика используйте бензин «Калоша» или очиститель карбюратора – они быстро растворяют остатки без повреждения резиновых уплотнений.

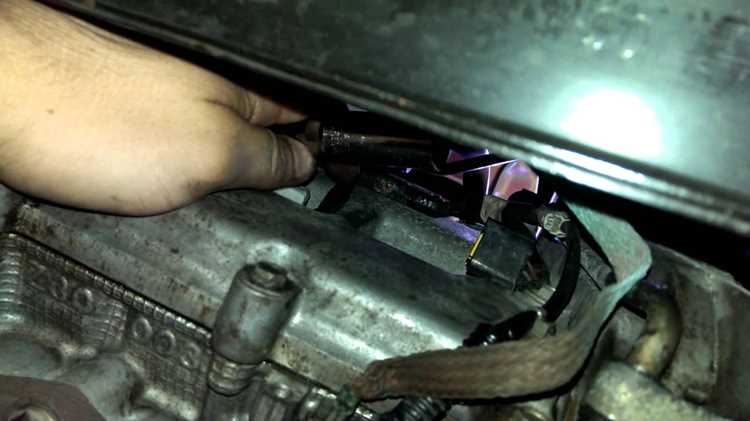

Как правильно демонтировать старый привод спидометра

Перед началом работ отсоедините клемму «минус» от аккумулятора, чтобы исключить случайное замыкание проводки. На ВАЗ 2114 привод спидометра расположен на коробке передач с правой стороны, ближе к задней части двигателя. Для доступа к нему потребуется снять воздушный фильтр в сборе с патрубком, открутив два болта крепления корпуса и ослабив хомут на дроссельном узле.

Отсоедините трос спидометра от привода, потянув за пластиковый наконечник против часовой стрелки. Если наконечник прикипел, используйте плоскую отвертку, аккуратно поддев его у основания, но не прилагайте чрезмерных усилий – корпус пластиковый и может треснуть. Проверьте состояние троса: если он перетёрт или имеет заломы, замените его одновременно с приводом.

Ключом на 10 мм открутите гайку крепления привода к коробке передач. В некоторых случаях гайка может проворачиваться вместе с приводом – тогда удерживайте корпус привода пассатижами, обернув его ветошью, чтобы не повредить грани. Если гайка не поддаётся, нанесите проникающую смазку (например, WD-40) и дайте ей впитаться 10–15 минут.

После откручивания гайки извлеките привод из посадочного отверстия коробки передач. Если он сидит плотно, покачайте его из стороны в сторону, одновременно потягивая на себя. Не используйте молоток или рычаг – корпус привода выполнен из алюминиевого сплава и может деформироваться. При извлечении обратите внимание на наличие прокладки: она часто остаётся на коробке или прилипает к приводу.

Осмотрите посадочное отверстие в коробке передач на предмет загрязнений или металлической стружки. Удалите их ветошью, смоченной в бензине или очистителе карбюратора. Стружка свидетельствует о износе шестерни привода, что может привести к повторному выходу из строя. Если отверстие имеет задиры или глубокие царапины, потребуется дополнительная диагностика коробки.

Проверьте состояние шестерни привода: зубья должны быть ровными, без сколов и следов чрезмерного износа. Если зубья сточены или имеют заусенцы, привод подлежит замене. Обратите внимание на сальник привода – если он затвердел или имеет трещины, замените его, чтобы избежать утечки масла из коробки передач.

Перед установкой нового привода сравните его с демонтированным: длина вала, количество зубьев шестерни и форма корпуса должны совпадать. На ВАЗ 2114 используются приводы с 9 или 10 зубьями – уточните модификацию по VIN-коду автомобиля или маркировке на старом приводе. Неправильно подобранная шестерня приведёт к некорректным показаниям спидометра или поломке.

Смажьте новую прокладку тонким слоем герметика для коробок передач (например, ABRO Grey) и установите её на привод. Вставьте привод в посадочное отверстие, совместив шлицы шестерни с ответной частью в коробке. Затяните гайку крепления моментом 18–22 Н·м, избегая перетяжки. Подсоедините трос спидометра, зафиксировав его поворотом по часовой стрелке до щелчка.

Проверка состояния шестерни привода перед установкой нового

Шестерня привода спидометра на ВАЗ 2114 изнашивается неравномерно: чаще всего страдают зубья, контактирующие с ведомой шестерней в коробке передач. Перед установкой нового привода осмотрите старую шестерню на предмет:

• сколов и трещин на зубьях – даже микротрещины приведут к проскальзыванию;
• неравномерного износа (зубья должны иметь симметричный профиль);
• задиров на металле – указывают на недостаток смазки или перекос;
• следов коррозии – особенно в местах посадки на вал.

Измерьте высоту зубьев штангенциркулем: номинальное значение – 4,2 мм, допустимый износ – не более 0,3 мм. Если зубья сточены сильнее, замените не только привод, но и ведомую шестерню в КПП, иначе новая деталь прослужит недолго.

Проверьте посадочное отверстие шестерни на валу привода. Диаметр должен составлять 8±0,02 мм. При наличии овальности или увеличении зазора более 0,05 мм вал подлежит замене – иначе шестерня будет болтаться, вызывая биение и преждевременный износ.

Обратите внимание на пластиковую втулку внутри шестерни. Она должна свободно вращаться на валу, но без люфта. Если втулка деформирована или имеет трещины, замените шестерню целиком – ремонт отдельных элементов не предусмотрен заводом-изготовителем.

Сравните новую и старую шестерни по количеству зубьев: на ВАЗ 2114 устанавливаются шестерни с 16 или 17 зубьями в зависимости от передаточного числа КПП. Несоответствие приведет к неверным показаниям спидометра. Уточните модификацию коробки по VIN-коду автомобиля.

Перед монтажом смажьте зубья шестерни и вал тонким слоем трансмиссионного масла 80W-90 или специализированной смазкой для приводов спидометра. Избегайте обильного нанесения – излишки выдавятся и попадут на датчик скорости, вызвав сбои в работе.

После установки проверните вал привода вручную: шестерня должна вращаться плавно, без заеданий и посторонних звуков. Если ощущается сопротивление, разберите узел и устраните причину – обычно это перекос или недостаточная смазка.

Установка нового привода спидометра на коробку передач

Перед установкой нового привода спидометра на ВАЗ 2114 очистите посадочное место на коробке передач от грязи и старого герметика. Используйте металлическую щетку и ветошь, смоченную в бензине или растворителе. Убедитесь, что уплотнительное кольцо на новом приводе целое – трещины или деформации приведут к утечке масла. Нанесите тонкий слой герметика на резьбовую часть привода, избегая попадания внутрь коробки.

Вставьте привод в отверстие коробки передач, совместив его с ведомой шестерней. Закрутите рукой до упора, затем затяните ключом на 17 с моментом 18–22 Н·м. Превышение усилия может сорвать резьбу или повредить корпус привода. После затяжки проверьте вращение вала – он должен проворачиваться свободно, без заеданий.

Подключите трос спидометра к новому приводу, зафиксировав его скобой. Убедитесь, что трос не перекручен и не имеет резких изгибов – это вызовет преждевременный износ. Запустите двигатель, включите передачу и проверьте работу спидометра на ходу. Если стрелка не движется, отсоедините трос и проверьте вращение вала привода вручную.

После установки долейте масло в коробку передач до уровня контрольного отверстия. Используйте трансмиссионное масло GL-4 с вязкостью 75W-90. Запустите автомобиль, проедьте 5–10 км и осмотрите место установки привода на предмет подтеканий. При обнаружении утечек подтяните привод или замените уплотнительное кольцо.

Подключение троса спидометра к новому приводу

Перед установкой убедитесь, что квадратный наконечник троса совпадает с посадочным местом на приводе – на ВАЗ 2114 используется стандартный размер 4×4 мм. Нанесите на наконечник тонкий слой смазки Литол-24 или ШРУС-4, чтобы предотвратить заклинивание и снизить износ. Вставьте трос в привод до упора, прокручивая его по часовой стрелке, пока не почувствуете характерный щелчок фиксатора. Проверьте подвижность: при вращении троса вручную привод должен вращаться без заеданий и люфта.

Закрепите трос к коробке передач хомутом на штатное место, избегая перегибов радиусом менее 10 см – это критично для долговечности. Подключите второй конец к спидометру, совместив паз на наконечнике с выступом на механизме. После установки запустите двигатель и проедьте 20–30 метров на первой передаче: стрелка спидометра должна плавно отклоняться без рывков. Если показания нестабильны, проверьте затяжку всех соединений и отсутствие повреждений оболочки троса.

Проверка работоспособности спидометра после замены

После установки нового привода спидометра на ВАЗ 2114 первым этапом проверки станет визуальный осмотр соединений. Убедитесь, что тросик или датчик скорости (в зависимости от типа привода) надежно закреплен в коробке передач и на панели приборов. Проверьте отсутствие перегибов тросика – радиус изгиба не должен быть меньше 15 см, иначе возможны ложные показания или преждевременный износ.

Запустите двигатель и включите зажигание. На холостых оборотах стрелка спидометра должна находиться на нулевой отметке без колебаний. Если стрелка «плавает» или дергается, это указывает на неисправность датчика скорости (ДС) или плохой контакт в разъеме. Для проверки ДС отсоедините разъем и замерьте сопротивление мультиметром: в норме оно должно составлять 500–700 Ом при температуре 20°C.

Для динамической проверки вывесите переднее колесо на домкрате и включите передачу. При вращении колеса стрелка спидометра должна плавно подниматься пропорционально скорости. Если показания отсутствуют или скачут, проверьте целостность проводки от ДС до комбинации приборов. На моделях с электронным спидометром используйте диагностический сканер для считывания ошибок по CAN-шине – коды P0500–P0503 указывают на проблемы с датчиком или цепью.

Сравните показания спидометра с реальной скоростью движения. Для этого проедьте участок дороги с известной длиной (например, 1 км) и засеките время. Рассчитайте фактическую скорость по формуле: V = (S / t) × 3,6, где S – расстояние в метрах, t – время в секундах. Допустимая погрешность спидометра ВАЗ 2114 составляет +5% от реальной скорости. Если отклонение больше, откалибруйте прибор через диагностическое оборудование или замените шестерню привода в КПП.

Типичные ошибки при замене и как их избежать

Первая распространённая ошибка – игнорирование состояния уплотнительного кольца на приводе спидометра. При демонтаже старого механизма кольцо часто остаётся в посадочном гнезде коробки передач или повреждается. Если его не заменить, через образовавшийся зазор будет подсасываться воздух, что приведёт к нестабильной работе двигателя из-за нарушения герметичности системы впуска. Всегда проверяйте наличие кольца (артикул 2108-3802820) и смазывайте его тонким слоем силиконовой смазки перед установкой.

Неправильная ориентация привода при установке – вторая критическая ошибка. Привод имеет асимметричную форму, и его неправильное положение приведёт к тому, что шестерня не войдёт в зацепление с ведомой шестернёй на вторичном валу КПП. В результате спидометр не будет работать, а на приборной панели загорится ошибка «P0500». Перед установкой совместите метку на корпусе привода с выступом на картере КПП – это гарантирует правильное положение.

Многие пренебрегают проверкой люфта ведомой шестерни на вторичном валу. Если люфт превышает 0,3 мм, новая деталь быстро выйдет из строя из-за ударных нагрузок. Измерьте люфт индикатором часового типа: зафиксируйте вал и покачайте шестерню в радиальном направлении. При превышении допуска замените подшипники вторичного вала или саму шестерню (артикул 2108-1701130).

Затяжка крепёжного болта без контроля момента – ещё одна частая ошибка. Слишком слабая затяжка (менее 18 Н·м) приведёт к самопроизвольному отворачиванию болта и выпадению привода, а чрезмерная (более 25 Н·м) – к деформации корпуса или срыву резьбы в картере. Используйте динамометрический ключ и соблюдайте момент 20–22 Н·м. После затяжки нанесите на болт фиксатор резьбы (например, Loctite 243) для предотвращения ослабления.

Рекомендации по обслуживанию привода спидометра

Привод спидометра на ВАЗ 2114 требует периодической проверки каждые 15–20 тысяч километров пробега. Особое внимание уделяйте состоянию троса и шестерни в коробке передач – именно они изнашиваются быстрее всего. При появлении рывков стрелки спидометра или посторонних шумов из области привода диагностируйте систему немедленно, не дожидаясь полного отказа.

Смазка троса привода – обязательная процедура при каждом ТО. Используйте специализированные смазки на основе лития или графита, например, Литол-24 или ШРУС-4. Наносите состав тонким слоем по всей длине троса, избегая попадания на резиновые уплотнители. Избыток смазки приведёт к скоплению грязи и ускоренному износу.

• Проверяйте затяжку крепёжных гаек привода на коробке передач – момент затяжки должен составлять 18–22 Н·м. Ослабление крепежа вызывает вибрации и преждевременный износ шестерни.
• Осмотрите резиновый чехол троса на предмет трещин и разрывов. Даже микроповреждения приводят к попаданию влаги и грязи внутрь, что вызывает коррозию и заедание.
• При замене троса устанавливайте только оригинальные детали или аналоги с каталожным номером 2110-3802820. Неоригинальные тросы часто имеют нестандартный диаметр или шаг навивки, что нарушает работу спидометра.

Если привод спидометра работает с перебоями, проверьте электрическую часть: датчик скорости (ДС) и его разъём. Окисление контактов – частая причина нестабильных показаний. Зачистите контакты мелкозернистой наждачной бумагой и обработайте токопроводящей смазкой. При выходе ДС из строя замените его на датчик с артикулом 2111-3843010-04.

После установки нового привода или троса откалибруйте спидометр. Для этого проедьте 10–15 км на ровном участке дороги, сравнивая показания прибора с GPS-навигатором. Допустимая погрешность – не более 5%. Если отклонение больше, проверьте правильность установки шестерни привода и её совместимость с коробкой передач.

Храните запасной трос привода в вертикальном положении, свёрнутым в кольцо диаметром не менее 30 см. Избегайте перегибов и скручиваний – это приводит к деформации внутренней навивки и последующему обрыву. При длительном хранении смажьте трос тонким слоем консервирующей смазки, например, ЦИАТИМ-201.
