Снятие бокового зеркала на Volkswagen Jetta 6 (2011–2018 гг.) требует точности и соблюдения последовательности действий. Модель оснащена электроприводом и подогревом, что усложняет процесс по сравнению с механическими аналогами. Основные причины демонтажа – замена стекла, ремонт моторчика регулировки или покраска корпуса. Работа займет 20–40 минут в зависимости от опыта.
Перед началом подготовьте инструменты: крестовую отвертку PH2, пластиковые монтажные лопатки (или тонкий шпатель), торцевой ключ на 10 мм и изоленту. Обязательно отключите аккумулятор – зеркало подключено к бортовой сети, и случайное замыкание может вывести из строя блок управления. Температура в помещении должна быть выше +15°C, чтобы избежать повреждения пластиковых защелок.
На Jetta 6 зеркало крепится тремя способами: внутренний пластиковый кожух фиксируется на защелках, стекло удерживается клеевым слоем, а корпус прикручен к двери двумя болтами под обшивкой. Ошибки при снятии – чрезмерное усилие на защелки или неправильное отсоединение разъемов – приводят к поломке креплений или обрыву проводки. Следуйте шагам строго по порядку.

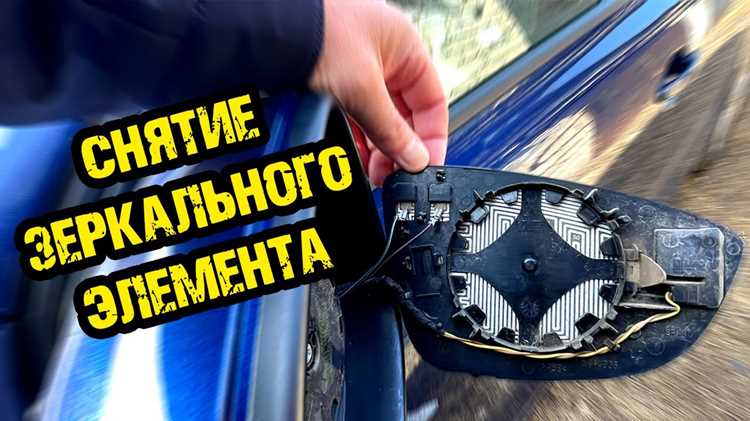

Какие инструменты понадобятся для демонтажа зеркала
Для снятия зеркала на Volkswagen Jetta 6 потребуется пластиковая лопатка или набор монтажных клиньев из нейлона – они предотвратят повреждение облицовки двери и защёлок. Обязателен торкс T20 (звёздочка) для откручивания винта крепления зеркала к кронштейну, а также крестовая отвёртка PH2 или головка на 10 мм с удлинителем, если конструкция предусматривает болтовое соединение. Для отсоединения электропроводки пригодится мультиметр или тестер для проверки цепи перед размыканием разъёма, а также изолента для фиксации проводов во избежание случайного замыкания.
Дополнительно рекомендуется использовать магнитный держатель для удержания мелких крепёжных элементов, особенно если работа ведётся на весу. При демонтаже зеркала с подогревом или электрорегулировкой понадобится набор для обжима клемм на случай повреждения контактов. Для защиты лакокрасочного покрытия двери от царапин примените малярный скотч шириной 25–50 мм – им оклеивают края панели перед введением инструмента.
Как отсоединить электропроводку и разъемы зеркала
Перед началом отсоединения проводки убедитесь, что зажигание выключено, а ключ извлечен из замка. На Джетта 6 электрические разъемы зеркала расположены за пластиковой накладкой дверной карты, ближе к стойке кузова. Для доступа к ним потребуется частично демонтировать обшивку двери – достаточно отщелкнуть нижнюю часть, не снимая полностью.
Основной разъем зеркала – 6-контактный штекер с фиксатором. Чтобы его отсоединить, нажмите на пластиковый язычок фиксатора большим пальцем в сторону зеркала (направление указано стрелкой на корпусе разъема) и одновременно потяните штекер на себя. Если разъем не поддается, проверьте наличие дополнительных защелок по бокам – на некоторых моделях они могут блокировать отсоединение.
- Для зеркал с подогревом: отдельный 2-контактный разъем (обычно оранжевого цвета) расположен рядом с основным. Отсоединяется без фиксаторов – просто потяните за корпус.
- Для зеркал с электроприводом складывания: дополнительный 3-контактный разъем (черный или серый) может находиться под основным. Его фиксатор срабатывает при нажатии сверху.
Если проводка прикипела к разъему, не тяните за провода – используйте пластиковый клин или плоскую отвертку, чтобы аккуратно поддеть корпус штекера. Избегайте резких движений: на Джетта 6 провода тонкие, особенно в местах пайки к контактам, и легко повреждаются. При наличии коррозии на контактах обработайте их спреем для очистки электрических соединений (например, Kontakt 60).
После отсоединения разъемов закрепите провода изолентой или пластиковым хомутом к жгуту двери, чтобы они не мешали при снятии зеркала. Проверьте состояние резинового уплотнителя проводки в месте входа в дверь – если он потрескался, замените его перед установкой нового зеркала, чтобы избежать попадания влаги.
При обратной сборке сначала подключите все разъемы, затем проверьте работоспособность функций зеркала (подогрев, складывание, регулировка) до установки обшивки двери. Если после подключения зеркало не реагирует на управление, отсоедините разъемы и проверьте контакты на наличие окислов или деформации – на Джетта 6 часто встречаются проблемы с плохим контактом в 6-контактном штекере из-за слабого прижима фиксатора.
Как снять облицовку двери перед демонтажем зеркала
Перед началом работ отключите аккумулятор, чтобы исключить случайное срабатывание электростеклоподъемников или центрального замка. На Джетта 6 облицовка крепится на пластиковых клипсах и винтах под декоративными заглушками – их расположение зависит от комплектации.
Снимите ручку открывания двери: подденьте плоской отверткой фиксирующую скобу у основания, потяните ручку на себя и отсоедините тягу. В моделях с электроприводом зеркал отключите разъем питания, нажав на фиксатор и потянув колодку вниз.
Найдите и удалите три винта под заглушками: один под ручкой регулировки зеркала, второй – в нише подлокотника, третий – в нижней части облицовки у дверного проема. Заглушки поддевайте аккуратно, чтобы не повредить пластик.
Отсоедините динамик, если он установлен в облицовке: открутите два винта крепления и отключите проводку, сжав фиксаторы разъема. В некоторых версиях динамик может быть закреплен на металлическом каркасе двери – в этом случае его снимать не обязательно.
Начинайте отделять облицовку с нижнего угла, используя пластиковую лопатку или тонкую отвертку, обернутую изолентой. Вставляйте инструмент между дверью и панелью, аккуратно отжимая клипсы – их всего 8-10 штук, расположенных по периметру.
Приподнимите облицовку вверх, чтобы освободить ее от верхних фиксаторов, затем потяните на себя. Если панель не поддается, проверьте наличие скрытых винтов или защелок в районе бокового зеркала – иногда там остается дополнительное крепление.
Отложите снятую облицовку в сторону, не допуская перекручивания проводов подсветки или кнопок стеклоподъемников. Если требуется полный демонтаж зеркала, отсоедините его разъем питания, расположенный за металлической пластиной двери.
При обратной установке сначала защелкните верхние фиксаторы, затем прижмите панель по периметру до характерных щелчков. Закрутите винты с усилием 2-3 Н·м, чтобы избежать люфта, и подключите все разъемы в обратной последовательности.
Как открутить крепления зеркала и извлечь его
Перед началом работ отключите питание зеркала, сняв клемму с аккумулятора или отсоединив разъем электропривода. На Джетта 6 зеркало крепится тремя винтами Torx T20: два внутри дверной карты (под декоративной накладкой) и один снаружи, под пластиковой заглушкой у основания зеркала. Используйте магнитный держатель для винтов, чтобы избежать их потери.
Для доступа к внутренним креплениям снимите дверную карту, предварительно удалив пластиковые пистоны и отсоединив тягу замка. Винты расположены за уплотнителем стекла – аккуратно отогните его, не повреждая. Внешний винт скрыт под заглушкой: подденьте ее плоской отверткой, затем выкрутите крепеж.
| Тип крепежа | Расположение | Инструмент |
|---|---|---|
| Винт Torx T20 | Внутри дверной карты (2 шт.) | Отвертка Torx T20 с магнитным наконечником |
| Винт Torx T20 | Снаружи (под заглушкой) | Отвертка Torx T20 |
| Пластиковые пистоны | Дверная карта | Пластиковый съемник или плоская отвертка |
После откручивания винтов аккуратно потяните зеркало на себя, удерживая его за корпус. Если оно не поддается, проверьте наличие дополнительных защелок – на Джетта 6 их две: одна сверху, другая снизу у основания. Отсоедините их, нажимая на фиксаторы пальцами или используя пластиковую лопатку.
При извлечении зеркала следите за проводкой: разъем электропривода расположен с внутренней стороны двери. Отсоедините его, нажав на фиксатор, и вытащите жгут через отверстие в двери. Если зеркало с подогревом, избегайте резких движений, чтобы не повредить тонкие провода.
Храните снятое зеркало в вертикальном положении, обернув его мягкой тканью. Перед установкой нового проверьте состояние уплотнителей и посадочных мест – при необходимости очистите их от грязи и смажьте силиконовой смазкой для предотвращения скрипов.
Как избежать повреждений лакокрасочного покрытия при снятии
Перед началом работ очистите зону вокруг зеркала от грязи и пыли мягкой микрофибровой салфеткой, смоченной в растворе автомобильного шампуня. Особое внимание уделите стыкам между зеркалом и кузовом – там скапливается абразивная пыль, способная поцарапать лак при неосторожном движении. Используйте пластиковый скребок или деревянную лопатку для удаления засохших загрязнений, избегая металлических инструментов.
Отсоединяйте электрические разъемы только после полного снятия нагрузки с креплений. На Джетта 6 зеркало фиксируется тремя болтами под шестигранник на 5 мм и защелками в нижней части корпуса. Перед откручиванием болтов убедитесь, что провода питания обогрева и повторителя поворота не натянуты – резкое движение может сорвать клеммы или повредить изоляцию, что приведет к короткому замыканию и необходимости замены проводки.
Для защиты лакокрасочного покрытия примените малярный скотч шириной 25–30 мм, наклеив его по периметру зеркала с отступом 2–3 мм от края. Это предотвратит случайные царапины от инструмента или корпуса зеркала при демонтаже. Если зеркало сидит плотно, используйте резиновую киянку весом не более 300 г – легкие удары по пластиковым выступам помогут высвободить защелки без риска сколов. Избегайте приложения силы к хромированным элементам, так как они легко деформируются.
После снятия зеркала осмотрите посадочное место на кузове на предмет остатков герметика или клея. Удаляйте их только пластиковым шпателем или специальным растворителем для автомобильных герметиков (например, 3M Adhesive Remover), нанося состав на безворсовую салфетку, а не напрямую на лак. При установке нового зеркала замените резиновую прокладку – старая теряет эластичность и может пропускать влагу, что приводит к коррозии металла под лаком.
Как установить зеркало обратно после ремонта или замены
Перед установкой проверьте целостность всех крепежных элементов. На Jetta 6 зеркало фиксируется тремя болтами под шестигранник на 5 мм и одним электрическим разъемом (если зеркало с подогревом или повторителем поворота). Осмотрите резьбу болтов – при повреждении замените их на новые (артикул VW: N 908 947 01 для оригинальных). Если на посадочном месте остались следы старого герметика, удалите их пластиковым скребком, чтобы избежать перекоса корпуса.
Подключите электрический разъем до установки зеркала на дверь. На моделях с электроприводом убедитесь, что контакты не окислены – протрите их спиртом. Для зеркал с повторителем поворота проверьте соответствие цветов проводов: желтый – «+12В», черный – масса, синий – сигнал поворота. Если разъем не фиксируется, не прилагайте силу – возможно, поврежден фиксатор или смещена ответная часть в двери.
- Нанесите тонкий слой герметика (например, Teroson MS 9399) по периметру посадочного места на двери. Это предотвратит попадание влаги и скрипы. Избегайте избытка – лишний герметик выдавится внутрь двери и может засорить дренажные отверстия.
- Совместите зеркало с посадочным местом, ориентируясь по направляющим штифтам. На Jetta 6 они расположены в верхней и нижней частях корпуса. Прижмите зеркало к двери, чтобы герметик равномерно распределился.
- Закрутите болты в последовательности: верхний, нижний, средний. Момент затяжки – 8–10 Н·м. Используйте динамометрический ключ, чтобы не сорвать резьбу в алюминиевом каркасе двери.
После затяжки болтов проверьте работу всех функций. Для электропривода: включите зажигание и протестируйте регулировку в крайних положениях. Если зеркало движется рывками, разберите разъем и проверьте контакты на наличие коррозии. Для подогрева: включите обогрев стекол и через 2–3 минуты коснитесь зеркала – оно должно быть теплым. Если функция не работает, прозвоните цепь мультиметром (сопротивление нагревательного элемента – 10–15 Ом).
- Установите декоративную накладку двери. На Jetta 6 она фиксируется защелками и одним винтом под Torx T20 в нижней части. Перед установкой очистите пазы от пыли – иначе накладка не встанет плотно.
- Проверьте герметичность. Налейте воду на стык зеркала и двери – жидкость не должна просачиваться внутрь. Если течь обнаружена, снимите зеркало и добавьте герметик в проблемное место.
- Отрегулируйте зеркало вручную. Для этого сядьте в водительское кресло и выставьте углы обзора так, чтобы видеть край заднего крыла и 2–3 метра дороги за автомобилем.
Если после установки зеркало вибрирует на ходу, проверьте затяжку болтов и состояние резиновых демпферов на посадочном месте. На Jetta 6 они часто изнашиваются после 5–7 лет эксплуатации. Замените их на аналогичные (артикул VW: 5C0 857 509 A). Для дополнительной фиксации можно использовать фиксатор резьбы (например, Loctite 243), но наносите его только на резьбу болтов, избегая попадания на пластиковые детали.
