Брелок Киа Спортейдж 4 поколения (2016–2023 гг.) – компактное устройство с тремя основными компонентами: пластиковым корпусом, электронной платой и литиевой батареей CR2032. В отличие от предыдущих моделей, здесь используется монолитный корпус без внешних винтов, что усложняет разборку без повреждений. Перед началом работ подготовьте тонкую пластиковую лопатку (или медиатор), пинцет с антистатическим покрытием и новую батарею – стандартная емкость 220 мАч обеспечивает работу до 3–5 лет.
Типичные проблемы, требующие разбора: нестабильная связь с автомобилем (код ошибки «Smart Key Not Detected»), залипание кнопок из-за окисления контактов или полный отказ брелока при падении. В 80% случаев достаточно заменить батарею, но если после этого брелок не реагирует, проверьте пайку антенны (расположена у верхнего края платы) и состояние микросхемы NXP PCF7945 (отвечает за шифрование сигнала).
Разбор начинайте с отделения задней крышки: вставьте лопатку в паз между половинками корпуса у кнопки «Lock» и аккуратно отщелкните защелки. Избегайте чрезмерного давления – пластик хрупкий, особенно при температуре ниже +5°C. После вскрытия осмотрите резиновую прокладку кнопок: если она деформирована, замените её на аналог от брелока Hyundai Tucson (каталожный номер 95430-D4000).
При сборке обратите внимание на правильное положение платы: выемка под антенну должна совпадать с выступом в корпусе. Перед окончательной фиксацией проверьте работоспособность кнопок – нажатие должно сопровождаться характерным щелчком микропереключателей. Если брелок не синхронизируется с автомобилем, выполните процедуру перепрограммирования через диагностический разъем OBD-II с помощью сканера Launch X431 или оригинального Kia GDS.

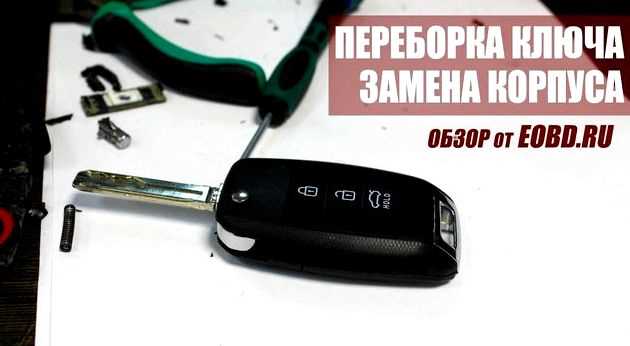

Разбор брелока Киа Спортейдж 4: пошаговая инструкция
Брелок Киа Спортейдж 4 (2016–2023 гг.) состоит из двух основных частей: корпуса и электронного модуля с кнопками. Для разбора потребуются крестовая отвёртка PH0, пластиковая лопатка или медиатор, пинцет и тонкая отвёртка с плоским жалом. Работайте на чистой поверхности, чтобы не потерять мелкие детали – винты, пружинки и контактные пластины.
Начните с извлечения батарейки. Переверните брелок кнопками вниз, найдите крышку батарейного отсека на обратной стороне. Сдвиньте её в направлении стрелки, указанной на корпусе, и подденьте пальцем или лопаткой. Используйте батарейку CR2032 – её напряжение должно быть не ниже 3 В, иначе брелок может некорректно работать после сборки.
Открутите два винта под батарейным отсеком. Они скрыты под резиновыми заглушками – аккуратно подденьте их пинцетом. Винты имеют длину 3,5 мм и резьбу M1,6. Храните их в отдельном контейнере, чтобы не перепутать с другими крепёжными элементами. Если винты закисли, капните на них WD-40 и подождите 5 минут перед откручиванием.
Разделите корпус на две половины. Вставьте пластиковую лопатку в зазор между верхней и нижней частями брелока, начиная с угла возле кнопки «Lock». Аккуратно пройдитесь по периметру, отщёлкивая защёлки – их 6 штук: по две на длинных сторонах и по одной на коротких. Не прилагайте чрезмерных усилий: пластик хрупкий, особенно при низких температурах.
Отсоедините кнопочный модуль от электронной платы. Для этого отогните фиксаторы по бокам платы (их 4) и осторожно потяните модуль вверх. Кнопки крепятся на гибкой плёнке с контактными дорожками – не тяните за неё, чтобы не повредить. Если кнопки залипают, очистите контакты спиртовой салфеткой или ластиком. Избегайте использования абразивов: они стирают графитовое покрытие.
Проверьте состояние антенны. Она расположена в верхней части платы и представляет собой тонкую медную дорожку. Если брелок плохо ловит сигнал, осмотрите её на предмет обрывов или окисления. При необходимости восстановите контакт паяльником с тонким жалом (температура не выше 300°C) и припоем с флюсом. Не перегревайте плату – это может повредить микросхему.
Соберите брелок в обратном порядке. Убедитесь, что все защёлки встали на место, а кнопки свободно нажимаются. Перед установкой батарейки проверьте полярность: «+» должен быть сверху. Закройте крышку отсека до щелчка. Если брелок не реагирует, переустановите батарейку или проверьте контакты на плате. Для синхронизации с автомобилем выполните процедуру программирования: вставьте ключ в замок зажигания, поверните в положение «ON» и удерживайте кнопку «Lock» на брелоке 10 секунд.
Необходимые инструменты для разборки брелока
Для разборки брелока Киа Спортейдж 4 потребуется набор инструментов, адаптированных под его конструкцию. Основная сложность – пластиковый корпус с защелками, требующий аккуратного вскрытия без повреждений. Использование неподходящих приспособлений приведет к сколам или трещинам, что сделает брелок непригодным для повторной сборки.
Минимальный комплект включает плоскую отвертку с шириной лезвия 2–3 мм и толщиной не более 0,5 мм. Оптимальный вариант – отвертка из нержавеющей стали с антистатическим покрытием, чтобы исключить повреждение электронных компонентов. Для работы с труднодоступными защелками подойдет пластиковая лопатка с заостренным концом, например, из поликарбоната.
В таблице ниже приведены ключевые инструменты с указанием их назначения и рекомендуемых характеристик:
| Инструмент | Назначение | Рекомендации |
|---|---|---|
| Плоская отвертка | Поддевание защелок корпуса | Лезвие 2–3 мм, толщина ≤0,5 мм, антистатическое покрытие |
| Пластиковая лопатка | Разъединение швов без царапин | Материал: поликарбонат или нейлон, ширина 5–7 мм |
| Пинцет с тонкими губками | Извлечение мелких деталей (пружин, контактов) | Длина ≥100 мм, антимагнитное покрытие |
| Набор шестигранных ключей | Откручивание винтов крепления платы | Размер 0,9–1,5 мм, сталь S2 или HSS |
| Мультиметр | Проверка целостности цепей после сборки |
Для фиксации мелких элементов, таких как кнопки или микросхемы, пригодится двусторонний скотч шириной 5 мм. Он предотвратит потерю деталей при разборке и упростит обратную сборку. Избегайте клея или липких лент на основе растворителей – они оставляют следы и могут повредить пластик.
При работе с электронной платой брелока обязательно используйте антистатический браслет, подключенный к заземлению. Статическое электричество способно вывести из строя микросхему приемопередатчика или контроллер. Если браслета нет, периодически касайтесь заземленного металлического предмета (например, батареи отопления) для снятия заряда.
Дополнительно рекомендуется подготовить емкость с магнитным дном для хранения винтов и мелких деталей. Это исключит их потерю и ускорит процесс сборки. Для очистки контактов от окислов подойдет спирт изопропиловый (концентрация ≥90%) и безворсовая салфетка. Абразивные материалы, даже мягкие, использовать нельзя – они нарушат покрытие контактных площадок.
Как правильно открыть корпус брелока Киа Спортейдж 4 без повреждений
Брелок Киа Спортейдж 4 состоит из двух половинок корпуса, соединённых защёлками и одним винтом под заглушкой. Перед началом разборки подготовьте тонкую пластиковую лопатку (или медиатор для гитары), пинцет с загнутыми концами и отвёртку с крестовым наконечником PH0. Избегайте металлических инструментов – они царапают пластик и могут повредить электронные компоненты.
Первым делом снимите заглушку на задней стороне брелока. Она удерживается на защёлках и легко поддевается лопаткой. Под ней скрыт винт диаметром 2,5 мм – открутите его полностью, но не вынимайте сразу, чтобы не потерять. Винт часто покрыт лаком, поэтому при закручивании обратно используйте момент затяжки не более 0,3 Н·м, иначе резьба сорвётся.
После удаления винта корпус всё ещё держится на внутренних защёлках. Начните с нижней части брелока: вставьте лопатку в щель между половинками и аккуратно отожмите защёлку. Работайте по периметру, перемещая инструмент на 3–5 мм за раз. Особое внимание уделите области вокруг кнопок – там защёлки расположены ближе к краю и ломаются при чрезмерном усилии.
Верхняя часть корпуса крепится на двух скрытых защёлках под дисплеем. Чтобы их освободить, слегка надавите на экран пальцем, одновременно поддевая лопаткой верхний край. Если корпус не поддаётся, проверьте, не остался ли незамеченным винт или дополнительная защёлка в углу. Применение силы приведёт к трещинам в пластике или отрыву антенны, расположенной вдоль верхнего края.
После отделения половинок корпуса отсоедините шлейф дисплея. Он фиксируется на плате зажимом с двумя выступами – подденьте их пинцетом и потяните шлейф вверх. Не дёргайте за провода: они припаяны к контактам и легко отрываются. Если шлейф не снимается, проверьте наличие дополнительного фиксатора на разъёме – иногда он блокируется металлической скобой.
При обратной сборке сначала подключите шлейф, убедившись, что он вошёл в разъём до упора. Затем совместите половинки корпуса, начиная с верхней части, и защёлкните их лёгким нажатием. Винт закручивайте только после того, как убедитесь, что все защёлки зафиксированы – иначе корпус будет болтаться. Проверьте работу кнопок и дисплея до установки заглушки.
Если корпус не закрывается плотно, не давите на него. Разберите брелок повторно и осмотрите внутренние выступы на предмет облоя или деформации. Частая причина – остатки клея или пыль в пазах защёлок. Удалите их иглой или сжатым воздухом. При сборке избегайте попадания посторонних частиц между половинками – они создают зазоры и ускоряют износ механизма.
Для повторных разборок смажьте защёлки небольшим количеством силиконовой смазки. Наносите её точечно, избегая попадания на электронные компоненты. Это снизит трение и предотвратит поломку пластиковых фиксаторов. Храните брелок вдали от источников тепла и влаги – деформация корпуса из-за перепадов температур усложняет последующие разборки.
Извлечение и проверка состояния батарейки
Брелок Киа Спортейдж 4 использует литиевую батарейку типа CR2032 с номинальным напряжением 3 В. Для доступа к ней сдвиньте фиксатор на задней крышке брелока в сторону стрелки, указанной на корпусе, и подденьте крышку ногтем или тонкой отвёрткой. Избегайте применения металлических инструментов – риск повреждения пластиковых защёлок или электронной платы высок.
Перед установкой новой батарейки проверьте состояние старой мультиметром в режиме измерения постоянного напряжения. Пороговое значение – 2,7 В: при показаниях ниже брелок может работать нестабильно или полностью отключаться. Обратите внимание на коррозию контактов – окисление устраняется ластиком или спиртовой салфеткой. Не используйте абразивные материалы, чтобы не повредить покрытие.
При замене батарейки соблюдайте полярность: плюсовая сторона (с маркировкой) должна быть обращена к верхней части брелока. После установки убедитесь, что крышка защёлкнулась до характерного щелчка – неплотное прилегание приведёт к попаданию влаги и пыли. Проверьте работоспособность брелока, нажав любую кнопку: светодиод должен мигать без задержек.
Если после замены батарейки брелок не реагирует, выполните повторную синхронизацию с автомобилем. Для этого вставьте ключ в замок зажигания, поверните в положение ACC и удерживайте кнопку разблокировки на брелоке в течение 5 секунд. Процедура актуальна для моделей 2016–2021 годов выпуска – уточните алгоритм в руководстве пользователя для вашей модификации.
Демонтаж кнопок и чистка контактных площадок
Перед началом работ отключите батарею брелока, чтобы избежать случайного срабатывания кнопок или короткого замыкания. Для этого извлеките элемент питания из отсека, расположенного на обратной стороне корпуса. Если батарея несъемная, временно заклейте контакты изолентой.
Кнопки на брелоке Киа Спортейдж 4 фиксируются защелками и клеевым слоем. Для их снятия потребуется пластиковая лопатка или тонкая отвертка с силиконовым наконечником. Подденьте кнопку с угла, избегая сильного нажима – пластик хрупкий, особенно при низких температурах. Работайте по периметру, постепенно освобождая защелки. Если кнопка не поддается, прогрейте ее феном (температура не выше 60°C) в течение 10–15 секунд.
После демонтажа кнопок осмотрите контактные площадки на плате. На них часто скапливаются:
- окислы (белый или зеленоватый налет);
- пыль и ворсинки;
- остатки клея от заводской сборки;
- жировые следы от пальцев.
Эти загрязнения нарушают проводимость и могут вызывать ложные срабатывания или полный отказ кнопок.
Для чистки используйте безворсовую салфетку, смоченную в изопропиловом спирте (концентрация не менее 90%). Избегайте ацетона и других агрессивных растворителей – они повреждают защитное покрытие платы. Нанесите спирт на салфетку, а не напрямую на контакты, чтобы исключить попадание жидкости под микросхемы. Протрите площадки круговыми движениями, уделяя внимание краям, где чаще скапливается грязь.
При сильном окислении контактов используйте ластик для карандашей (мягкий, без абразивных частиц). Аккуратно потрите им поверхность до появления металлического блеска. После обработки удалите резиновую крошку сухой салфеткой. Если окислы не удаляются, примените специализированный очиститель для электроники (например, DeoxIT D5) – распылите его на контакты и протрите через 30 секунд.
Проверьте состояние резиновых толкателей кнопок. Если на них есть трещины или потеряна эластичность, замените их. Стандартные толкатели имеют диаметр 5–6 мм и высоту 2–3 мм. При отсутствии оригинальных деталей подойдут аналоги от брелоков других моделей (например, Hyundai Tucson 2018–2021). Перед установкой новых толкателей нанесите на их рабочую поверхность тонкий слой токопроводящей смазки (например, Kontakt 60) для улучшения контакта.
Соберите брелок в обратной последовательности. Убедитесь, что кнопки встали на место без перекосов, а защелки надежно зафиксировались. Перед установкой батареи проверьте работоспособность кнопок мультиметром в режиме прозвонки: при нажатии сопротивление между контактами должно падать до 0 Ом. Если показания нестабильны, повторите чистку или замените толкатели.
Проверка и замена микросхемы брелока
Если после замены брелок не реагирует на кнопки, проверьте кварцевый резонатор (частота 315 МГц для европейских моделей) и конденсаторы фильтра питания (емкость 0,1–1 мкФ). При отсутствии сигнала на антенне замените транзистор Q1 (маркировка 2N7000 или аналог) или восстановите поврежденные дорожки проводящей пастой. Не используйте микросхемы с AliExpress без проверки на совместимость – чипы с маркировкой «D9100» часто подделывают, что приводит к сбоям в работе иммобилайзера.
Сборка брелока после диагностики или ремонта
Вставьте батарейку CR2032 в держатель плюсовой стороной вверх. Убедитесь, что контактная пружина не деформирована – при необходимости подогните её плоскогубцами под углом 45°. Закройте крышку батарейного отсека, защёлкнув фиксаторы по периметру: сначала нижний, затем боковые, в конце – верхний. Если крышка не фиксируется, проверьте наличие мусора в пазах или износ защёлок – замените их при повреждении.
Соберите корпус брелока, совместив половинки по направляющим пазам. Надавите на края до характерного щелчка, избегая перекосов. Для моделей с резиновыми кнопками установите их в пазы до сборки корпуса, проверив свободный ход – заедание устраняется очисткой силиконовой смазкой. Затяните винты крестовидной отвёрткой с моментом 0,3 Н·м: чрезмерное усилие сорвёт резьбу в пластике.
Перед финальной проверкой подключите брелок к диагностическому сканеру через OBD-II разъём автомобиля. Запустите процедуру синхронизации: нажмите и удерживайте кнопку «Lock» 10 секунд, затем «Unlock» – светодиод должен мигнуть 3 раза. Если связь не устанавливается, повторите процесс с отключённым зажиганием. При сохранении ошибок проверьте целостность антенны на плате – обрыв дорожки восстанавливается пайкой перемычки из провода 0,1 мм.
