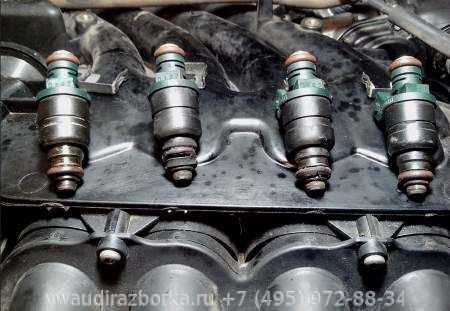

Как снять топливные форсунки на 271 моторе

Двигатель Mercedes M271 (E18 ML red., E20 ML) – один из самых распространённых агрегатов в моделях C-класса (W203, W204), E-класса (W211) и SLK (R171). Форсунки на этом моторе расположены под впускным коллектором, что усложняет доступ к ним. Частые проблемы: засорение наконечников, утечки топлива или неравномерная работа цилиндров – требуют демонтажа форсунок для диагностики или замены. В отличие от более поздних версий (M271 EVO), здесь нет быстрого доступа через верхнюю крышку, поэтому процесс занимает 2–4 часа в зависимости от опыта.

Перед началом работ убедитесь, что двигатель остыл до 30–40°C – горячие детали могут деформироваться или вызвать ожоги. Отключите аккумулятор (клемму «минус») и сбросьте давление в топливной системе, сняв предохранитель F32 (15A) в блоке SAM и запустив двигатель до остановки. Подготовьте инструменты: торкс T25, T30, головки на 10, 13 мм, динамометрический ключ (момент затяжки форсунок – 12 Н·м), съёмник форсунок (артикул 611 589 00 33 00), а также новые уплотнительные кольца (артикул A611 070 03 80 для верхнего, A611 070 04 80 для нижнего).

Ключевые моменты: не используйте ударные инструменты при демонтаже – алюминиевый впускной коллектор легко повредить. Форсунки крепятся двумя болтами M6 (момент затяжки 9 Н·м), а их электрические разъёмы имеют фиксаторы, которые часто ломаются при неаккуратном обращении. При обратной установке смажьте новые уплотнительные кольца чистым дизельным топливом – это предотвратит их повреждение при монтаже. Если форсунка «закисла», используйте проникающую смазку WD-40 Specialist или аналог, но избегайте чрезмерного усилия – корпус форсунки хрупкий.

Подготовка инструментов и рабочего места для демонтажа форсунок

Для снятия форсунок на двигателе М271 потребуется специфический набор инструментов: динамометрический ключ с диапазоном 10–50 Н·м, головки Torx T20, T30 и T40, удлинитель на 100 мм, ключ на 10 мм для откручивания топливных магистралей, съемник форсунок (артикул Mercedes 617 589 00 45 00) и набор для чистки контактов (например, спрей Liqui Moly 3110). Дополнительно понадобятся новые уплотнительные кольца форсунок (номер по каталогу A6110700380) и медная смазка для их установки. Без съемника демонтаж форсунок часто приводит к повреждению посадочных мест в головке блока.

Рабочее место должно быть оборудовано подъемником или смотровой ямой – доступ к форсункам сверху затруднен из-за впускного коллектора и проводки. Перед началом работ снимите минусовую клемму аккумулятора и стравите давление в топливной системе, отсоединив разъем топливного насоса и запустив двигатель до остановки. Очистите область вокруг форсунок от грязи и масла с помощью очистителя тормозов или карбюратора – попадание абразивных частиц в цилиндры недопустимо. Подготовьте емкость для слива остатков топлива из магистралей.

Проверьте наличие запасных уплотнительных колец и прокладок – их повторное использование после демонтажа недопустимо. Для защиты резьбовых соединений от коррозии используйте проникающую смазку WD-40 или аналог за 15–20 минут до начала работ. Убедитесь, что в помещении есть хорошее освещение и вентиляция: пары топлива и очистителей токсичны, а работа в полумраке увеличивает риск повреждения деталей.

Отключение топливной системы и сброс давления перед снятием

Перед началом работ на двигателе М271 убедитесь, что зажигание выключено не менее 30 минут. Это критически важно для снижения остаточного давления в топливной рампе, которое может достигать 3,5–5 бар. Даже после остановки двигателя система сохраняет опасное давление, способное привести к травмам или возгоранию при неосторожном обращении.

Отсоедините отрицательную клемму аккумулятора ключом на 10 мм. На М271 это предотвращает случайное срабатывание топливного насоса при манипуляциях с электрическими разъемами форсунок. Клемму отложите в сторону, исключив контакт с металлическими частями кузова – восстановление питания без необходимости усложнит процесс.

Для сброса давления используйте клапан Шрадера на топливной рампе, расположенный рядом с первым цилиндром. Наденьте защитные очки и оберните клапан ветошью – при нажатии иглы струя топлива под давлением может брызнуть на расстояние до 1 метра. Сбросьте давление медленно, контролируя интенсивность выхода топлива.

Отключите разъем топливного насоса, расположенный под задним сиденьем или в багажнике (в зависимости от модификации). На моделях с 2005 года разъем имеет оранжевый фиксатор – потяните его вверх, затем отсоедините колодку. Это гарантирует отсутствие подачи топлива при попытке запуска двигателя во время демонтажа форсунок.

Запустите двигатель после отключения насоса и дайте ему поработать до самостоятельной остановки. Обычно хватает 5–10 секунд – оставшееся в рампе топливо выработается, а давление упадет до нуля. Если двигатель не запускается, проверьте предохранитель топливного насоса (№27 в блоке SAM, 15 А) – его перегорание может маскировать неполное отключение системы.

Перед снятием форсунок дополнительно стравите остатки топлива из магистралей, ослабив накидную гайку на топливопроводе высокого давления у рампы. Используйте ключ на 17 мм и подложите под соединение емкость объемом не менее 0,5 литра. После стравливания затяните гайку моментом 25 Н·м – превышение приведет к деформации уплотнительного кольца.

Демонтаж крышки двигателя и доступа к форсункам на М271

Перед началом работ отсоедините клемму «минус» аккумуляторной батареи. Крышка двигателя на М271 крепится на четырех пластиковых защелках: две расположены спереди (ближе к радиатору), две – сзади (у моторного щита). Для снятия потяните крышку вверх с усилием 5–7 кг, одновременно покачивая из стороны в сторону. Избегайте резких движений – защелки хрупкие и ломаются при перекосе.

После демонтажа крышки отключите разъемы катушек зажигания. На М271 используются индивидуальные катушки с фиксаторами типа «push-pull»: нажмите на пластиковый язычок и потяните разъем вверх. Отведите катушки в сторону, не отсоединяя высоковольтные провода. Для доступа к форсункам потребуется снять топливную рампу, предварительно сбросив давление в системе: выньте предохранитель топливного насоса (№20 в блоке SAM), запустите двигатель и дайте ему заглохнуть.

• Открутите болты крепления топливной рампы (6 точек, ключ Torx T30). Болты расположены под углом – используйте удлинитель с карданным шарниром.
• Отсоедините топливопроводы: на рампе установлены быстросъемные фитинги с цветовой маркировкой (синий – подача, черный – обратка). Нажмите на фиксаторы и потяните шланги строго перпендикулярно оси.
• Снимите рампу вместе с форсунками, аккуратно покачивая ее в горизонтальной плоскости. Избегайте перекосов – форсунки входят в ГБЦ с натягом 0,05–0,1 мм.

Для облегчения демонтажа форсунок прогрейте двигатель до 40–50°C. При установке новых уплотнительных колец (артикул A0000780340 для верхнего, A0000780440 для нижнего) смажьте их моторным маслом. Не используйте силиконовые смазки – они разрушают резину. Перед монтажом рампы проверьте чистоту посадочных мест в ГБЦ: остатки старого уплотнителя удалите пластиковым скребком, не повреждая алюминий.

Отсоединение электрических разъемов и топливных магистралей

Электрические разъемы форсунок на М271 расположены под пластиковой крышкой клапанного механизма. Сними крышку, отжав фиксаторы по периметру. Разъемы форсунок имеют защелки с боковой стороны – нажми на них пальцем или тонкой отверткой, одновременно потянув разъем вверх. Избегай резких движений: пластиковые фиксаторы хрупкие и ломаются при чрезмерном усилии.

Для отсоединения топливных магистралей потребуется специальный инструмент – съемник быстросъемных фитингов (артикул Mercedes 601 589 00 33 00). Вставь съемник в паз фитинга и сожми его до щелчка, затем потяни шланг на себя. Если инструмента нет, используй плоскогубцы с узкими губками, но действуй аккуратно: повреждение уплотнительных колец приведет к утечкам топлива.

• Первая магистраль – подающая (верхний шланг). Имеет металлический фитинг с белой пластиковой втулкой.
• Вторая – обратная (нижний шланг). Фитинг черный, без втулки, но с тем же принципом фиксации.
• Перед отсоединением подложи ветошь под соединения – остатки топлива вытекут.

После отсоединения магистралей закрой штуцеры форсунок и топливные шланги заглушками или полиэтиленом, зафиксировав их резинками. Это предотвратит попадание грязи в систему. Если форсунки снимаются для замены, сразу промаркируй шланги и разъемы по цилиндрам (1–4, слева направо), чтобы избежать ошибок при сборке.

При работе с электрикой проверь состояние контактов разъемов. Окисление или коррозия – частая причина нестабильной работы форсунок. Очисти контакты специальным спреем для электрики (например, Liqui Moly 3140) или мелкозернистой наждачной бумагой (1000 грит). Избегай использования металлических щеток – они повреждают покрытие контактов.

Если при отсоединении разъема слышен треск или видна искра, немедленно прекрати работу и проверь, не осталось ли напряжение в цепи. На М271 возможны случаи, когда ЭБУ сохраняет питание на форсунках даже после отключения аккумулятора. В таких ситуациях подожди 10–15 минут или сними клемму с ЭБУ (расположен под лобовым стеклом, справа).

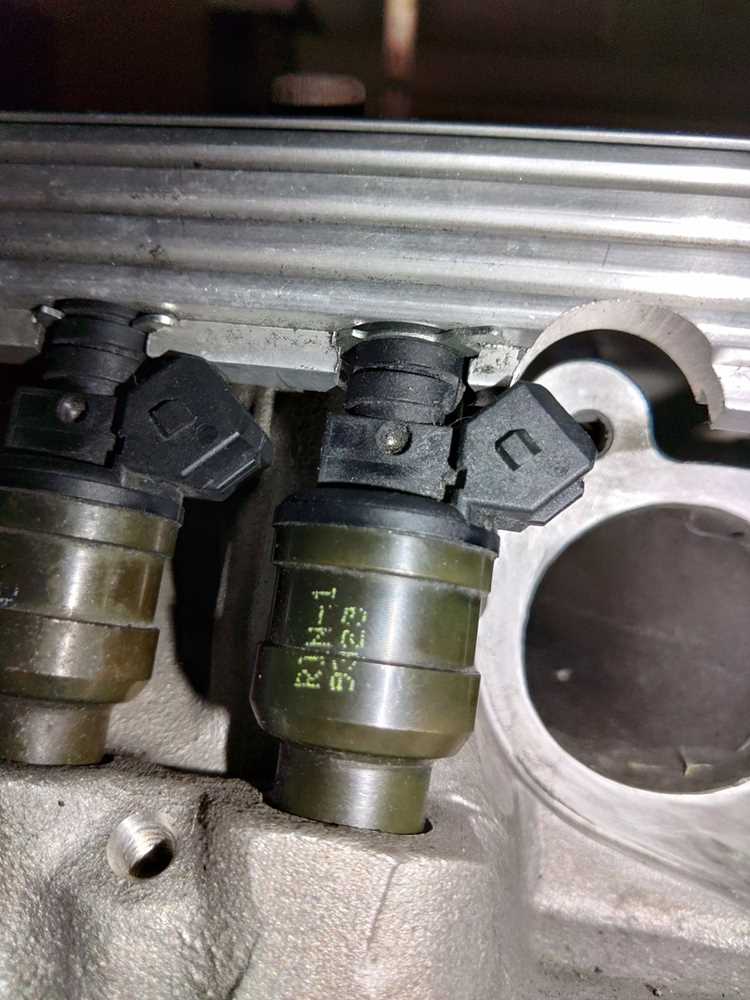

Извлечение форсунок с использованием съемника и предотвращение повреждений

Для демонтажа форсунок на двигателе M271 применяйте специализированный съемник с артикулом 611 589 00 45 00 (оригинал Mercedes) или аналог LIS-1450 (Licota). Перед установкой съемника очистите посадочные места форсунок от нагара и масляных отложений – используйте металлическую щетку с жесткостью не более 0,2 мм и безворсовую салфетку, смоченную в очистителе Liqui Moly 8043. Затяжка съемника должна соответствовать моменту 12–15 Н·м; превышение приведет к деформации корпуса форсунки или растрескиванию головки блока.

При извлечении форсунок соблюдайте последовательность действий:

После извлечения форсунки немедленно закройте посадочное отверстие в головке блока заглушкой 611 589 00 60 00 или чистой ветошью, чтобы исключить попадание пыли и абразивов. Проверьте состояние медной уплотнительной шайбы – при наличии деформаций или трещин замените её на новую (артикул 000 142 02 10). Храните снятые форсунки в вертикальном положении в контейнере с антистатической прокладкой, предотвращая механические повреждения распылителей и контактов электрического разъема.

Проверка состояния уплотнений и подготовка к установке новых форсунок

После демонтажа форсунок осмотрите медные уплотнительные шайбы на предмет деформации, трещин или следов прогара. На двигателе М271 используются шайбы толщиной 1,5 мм с внешним диаметром 14 мм – любое отклонение от этих параметров требует замены. Особое внимание уделите поверхности под шайбой в головке блока: задиры или коррозия глубиной более 0,1 мм приведут к негерметичности после установки новых форсунок. Для проверки используйте щуп 0,05 мм – он не должен проходить между шайбой и посадочным местом.

Проверьте резиновые уплотнительные кольца на форсунках. На М271 применяются кольца с внутренним диаметром 6,5 мм и сечением 2,5 мм из материала FKM (фторкаучук). Даже при отсутствии видимых повреждений кольца подлежат замене – со временем они теряют эластичность, что приводит к подсосу воздуха. Новые кольца смажьте тонким слоем моторного масла 5W-40 перед установкой, избегая избытка смазки, чтобы не спровоцировать гидроудар при первом запуске.

Очистите посадочные места форсунок в головке блока от нагара и остатков старого герметика. Используйте развертку диаметром 14,2 мм для удаления отложений в каналах – это обеспечит правильную посадку новых уплотнений. Продуйте каналы сжатым воздухом под давлением 6–8 бар, чтобы исключить попадание абразивных частиц в топливную систему. Проверьте состояние резьбы болтов крепления форсунок: при срыве более двух нитей замените болты на новые с моментом затяжки 12 Н·м.

Перед установкой новых форсунок проверьте их работоспособность на стенде. Для М271 допустимое отклонение по производительности между форсунками не должно превышать 3%. Убедитесь, что распылители соответствуют калибровочному коду двигателя – для версии М271.820 это коды 0280158022 или 0280158023. Нанесите на резьбовую часть форсунок фиксатор резьбы Loctite 243, избегая попадания на уплотнительные поверхности.

Подготовьте новые медные шайбы: отожгите их при температуре 300°C в течение 10 минут для восстановления пластичности. Установите шайбы на форсунки так, чтобы фаска была обращена к головке блока. Перед окончательной затяжкой проверьте соосность форсунок с помощью шаблона – отклонение более 0,5 мм приведет к неравномерному распылению топлива и повышенному износу распылителей.
