Карбюратор ДААЗ 2107-1107010, устанавливаемый на ВАЗ 2106, требует регулярного обслуживания каждые 15–20 тысяч километров пробега. Загрязнение жиклёров, каналов и поплавковой камеры приводит к перерасходу топлива до 15%, падению мощности на 10–12% и неустойчивым холостым оборотам. Основные причины засорения – некачественный бензин, износ топливного фильтра и отсутствие своевременной профилактики.
Для чистки потребуются: аэрозольный очиститель карбюратора (например, ABRO CC-220 или Mannol 9970), набор отвёрток (крестовая и плоская), рожковые ключи на 8, 10 и 13 мм, зубочистки или тонкая медная проволока диаметром 0,3–0,5 мм, ветошь без ворса и компрессор с давлением 3–4 атм. Работы проводите при температуре воздуха не ниже +15°C – это обеспечит быстрое испарение очистителя и предотвратит образование конденсата в каналах.
Перед демонтажем сбросьте давление в топливной системе, отсоединив шланг подачи бензина от карбюратора и запустив двигатель до остановки. Отключите аккумулятор, чтобы исключить случайное замыкание при работе с электромагнитным клапаном холостого хода. Запомните положение тяг привода дроссельной заслонки – неправильная сборка приведёт к изменению угла открытия и нарушению состава смеси.
Разборку начинайте с верхней крышки карбюратора. Открутите 5 винтов крепления, аккуратно снимите крышку, избегая повреждения прокладки. Проверьте состояние поплавка – если он деформирован или имеет трещины, замените его. Промойте сетчатый фильтр на входе топливного штуцера, используя очиститель и сжатый воздух. Жиклёры выкручивайте только специальным ключом – применение плоскогубцев приведёт к срыву граней.
Каналы карбюратора продувайте компрессором под давлением не более 4 атм, направляя струю воздуха против хода топлива. Особое внимание уделите каналам холостого хода и переходной системы – их засорение вызывает провалы при разгоне. После чистки проверьте пропускную способность жиклёров, сравнив их с эталонными значениями: главный топливный жиклёр первичной камеры – 1,35 мм, воздушный – 1,50 мм.

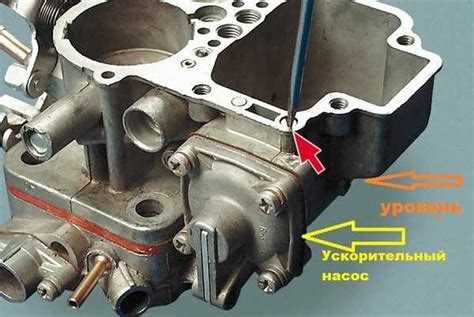

Какие инструменты и материалы понадобятся для разборки карбюратора
Для разборки карбюратора ВАЗ 2106 потребуется набор ключей и отвёрток с точными размерами: рожковые ключи на 8, 10, 11, 12 и 13 мм, шлицевая отвёртка с шириной жала 3–4 мм, крестовая отвёртка PH1 или PH2. Дополнительно пригодятся пассатижи с узкими губками, пинцет для извлечения мелких деталей, тонкий щуп (0,05–0,1 мм) для проверки зазоров и резиновая груша или медицинский шприц на 20–50 мл для продувки каналов. Из специализированных инструментов – съёмник жиклёров (если штатные не поддаются), а также динамометрический ключ с диапазоном 5–20 Н·м для затяжки ответственных соединений.
| Материал | Назначение | Примечание |
|---|---|---|
| Очиститель карбюратора (аэрозоль) | Растворение нагара, промывка каналов | Выбирать состав без масляных присадок (например, ABRO CC-220) |
| Бензин АИ-92 или керосин | Предварительная замачивание деталей | Использовать в хорошо проветриваемом помещении |
| Ватные палочки, безворсовые салфетки | Очистка труднодоступных мест | Избегать хлопковых волокон – могут засорить жиклёры |
| Резиновые перчатки, защитные очки | Защита кожи и глаз от агрессивных жидкостей | Обязательны при работе с очистителем |
| Прокладки карбюратора (комплект) | Замена изношенных уплотнений | Артикул для ВАЗ 2106: 2101-1107010-10 (верхняя), 2101-1107015 (нижняя) |
Как правильно снять карбюратор с двигателя ВАЗ 2106 без повреждений
Перед началом отсоедините клемму «минус» аккумулятора, чтобы исключить случайное замыкание. Снимите воздушный фильтр вместе с корпусом, открутив три гайки на 10 крепления к карбюратору и хомут шланга вентиляции картера. Отсоедините топливный шланг от штуцера карбюратора, предварительно подставив емкость для слива бензина – используйте плоскогубцы, чтобы сжать пружинный хомут. Отключите тягу привода воздушной заслонки, сняв шплинт с наконечника и отсоединив пружину. Отверните четыре гайки на 13 крепления карбюратора к впускному коллектору, удерживая ключом шпильки от проворачивания. Аккуратно снимите карбюратор, приподнимая его вверх и одновременно отводя в сторону, чтобы не повредить прокладку между ним и коллектором.
Проверьте состояние теплоизоляционной проставки – если она деформирована или имеет трещины, замените её. Закройте впускной коллектор чистой ветошью, чтобы предотвратить попадание грязи и посторонних предметов в двигатель. При обратной установке используйте новую прокладку под карбюратор, а гайки затягивайте крест-накрест с моментом 1,5–2 кгс·м, чтобы избежать перекоса и подсоса воздуха.
Пошаговая разборка карбюратора на составные части для тщательной очистки
Разборку начните с демонтажа верхней крышки карбюратора, открутив пять винтов крестовой отверткой. Осторожно снимите крышку, избегая повреждения прокладки – если она цела, оставьте её на корпусе для защиты от пыли. Извлеките поплавок вместе с игольчатым клапаном, потянув за ось пассатижами с узкими губками. Проверьте состояние поплавка: при наличии топлива внутри (определяется по плеску) замените его, так как это нарушает регулировку уровня топлива. Открутите топливный жиклер холостого хода и главный топливный жиклер ключом на 11 мм, запомнив их расположение – перепутывание приведет к неправильной работе двигателя.
Снимите дроссельные заслонки, открутив винты крепления отверткой с плоским шлицем. Очистите каналы оси заслонок от нагара с помощью тонкой проволоки диаметром 0,5 мм, но не используйте металлические щетки – они царапают поверхности. Разберите ускорительный насос, извлекая диафрагму и пружину, затем промойте его корпус ацетоном, уделяя внимание каналам подачи топлива. Перед сборкой продуйте все детали сжатым воздухом под давлением не более 2 атм, чтобы избежать повреждения мелких элементов.
Чем и как промывать детали карбюратора от нагара и отложений
Для очистки деталей карбюратора ВАЗ 2106 используйте специализированные средства: аэрозоли ABRO CC-200, Mannol Carburetor Cleaner или жидкости типа «Очиститель карбюратора» от Liqui Moly. Эти составы растворяют смолистые отложения и нагар без повреждения металлических поверхностей. Избегайте ацетона и растворителей на его основе – они агрессивны к резиновым уплотнителям и пластиковым элементам.
Перед промывкой разберите карбюратор на отдельные компоненты: крышку, корпус, дроссельные заслонки, жиклёры, эмульсионные трубки и поплавковую камеру. Замочите мелкие детали (жиклёры, игольчатый клапан) в ёмкости с очистителем на 15–30 минут. Для крупных элементов (корпус, крышка) используйте кисть с жёсткой щетиной или зубную щётку, смоченную в средстве.
- Жиклёры и эмульсионные трубки прочищайте медной проволокой диаметром 0,3–0,5 мм – стальная может повредить калиброванные отверстия.
- Каналы в корпусе продувайте сжатым воздухом под давлением 4–6 бар, направляя струю под углом 45°.
- Резиновые уплотнители и диафрагмы промывайте только бензином или спиртом – агрессивные очистители разрушают материал.
Для удаления стойких отложений в поплавковой камере и каналах холостого хода примените ультразвуковую ванну с частотой 40 кГц. Заполните её водой с добавлением 10% очистителя карбюратора и обработайте детали в течение 10–15 минут. Метод эффективен для растворения застарелого нагара в труднодоступных местах.
После химической очистки промойте все детали в проточной воде температурой 40–50°C, затем тщательно просушите сжатым воздухом. Особое внимание уделите каналам и отверстиям – остатки влаги могут вызвать коррозию или нарушить работу системы. Для ускорения сушки используйте фен с холодным обдувом.
Проверьте чистоту деталей визуально и на просвет: жиклёры должны иметь ровные края отверстий без заусенцев, а каналы – свободно пропускать воздух. Если нагар не удалился полностью, повторите обработку с более длительным замачиванием (до 1 часа) или замените средство на более концентрированное, например, Hi-Gear HG3206.
Для профилактики образования отложений добавляйте в топливный бак очистители карбюратора типа «Лавр» или «Супротек» каждые 5000 км пробега. Это снижает риск засорения жиклёров и каналов между плановыми чистками. Храните разобранный карбюратор в закрытой ёмкости с силикагелем для предотвращения окисления металла.
Избегайте механической чистки абразивными материалами (наждачная бумага, металлические щётки) – они нарушают геометрию деталей и увеличивают износ. Для удаления остатков герметика с плоскостей разъёма используйте пластиковый скребок или деревянную палочку. После сборки проверьте герметичность соединений и отсутствие подсоса воздуха.
Сборка карбюратора после чистки и проверка герметичности соединений
Перед сборкой убедитесь, что все детали карбюратора ВАЗ 2106 сухие и не имеют остатков чистящих средств. Остатки растворителя или керосина могут вызвать перебои в работе двигателя. Особое внимание уделите каналам жиклёров – продуйте их сжатым воздухом под давлением 3–4 атм, чтобы исключить засорение.
Начните сборку с установки топливных и воздушных жиклёров. Затягивайте их от руки до упора, затем дотяните ключом на 1/4 оборота. Превышение момента затяжки приведёт к деформации резьбы или трещинам в корпусе. Для жиклёров холостого хода используйте динамометрический ключ с усилием 1,2–1,5 Н·м.
- Установите эмульсионные трубки в колодцы, совместив метки на трубках с пазами в корпусе.
- Проверьте состояние прокладок под крышкой карбюратора и корпусом дроссельных заслонок – замените при малейших признаках износа.
- Нанесите тонкий слой герметика на стыки металлических поверхностей, если ранее наблюдались подтёки топлива.
При установке поплавка отрегулируйте его положение: расстояние от поплавка до прокладки крышки должно составлять 6,5±0,25 мм. Проверьте герметичность игольчатого клапана, подув в топливоподводящий штуцер – воздух не должен проходить при закрытом клапане.
Соберите ускорительный насос, установив мембрану и пружину в корпус. Затяните винты крепления крышки насоса крест-накрест с усилием 0,8–1 Н·м. Проверьте ход штока насоса: при нажатии на рычаг дроссельной заслонки из распылителя должен выходить ровный струя топлива без пузырьков воздуха.
- Установите крышку карбюратора, затянув винты в последовательности «звезда» с усилием 1,5–2 Н·м.
- Подсоедините тяги привода дроссельной и воздушной заслонок, отрегулировав их длину так, чтобы заслонки полностью открывались и закрывались без заеданий.
- Проверьте работу пускового устройства: при вытягивании троса «подсоса» воздушная заслонка должна полностью закрываться, а дроссельная – приоткрываться на 0,8–1,0 мм.
Для проверки герметичности соберите топливную систему: подключите шланги, установите карбюратор на двигатель и затяните гайки крепления с усилием 12–15 Н·м. Заполните поплавковую камеру топливом, подключив бензонасос вручную или кратковременно включив зажигание. Осмотрите все соединения на предмет подтёков – даже капля бензина свидетельствует о негерметичности.
Запустите двигатель и прогрейте до температуры 80–85°C. Проверьте работу на холостом ходу: обороты должны быть стабильными в пределах 800–900 об/мин. При резком открытии дроссельной заслонки двигатель не должен глохнуть или «проваливаться». Если наблюдаются перебои, отрегулируйте качество смеси винтом количества и качества, добившись устойчивой работы без чёрного дыма из выхлопной трубы.

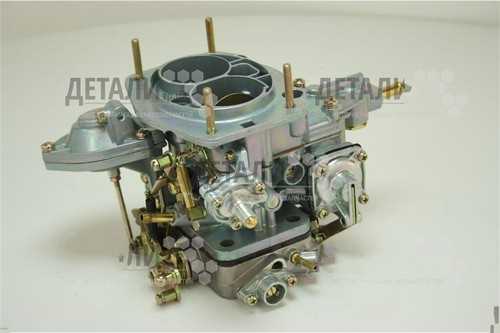

Установка карбюратора на место и регулировка оборотов холостого хода
Опустите карбюратор на шпильки, совместив отверстия с направляющими. Затягивайте гайки крест-накрест в три этапа: сначала до упора рукой, затем на 50% момента ключом (12–15 Н·м), и окончательно – с усилием 18–22 Н·м. Перетяжка приведёт к деформации фланца, а недотяжка – к вибрациям и утечкам.
Подсоедините топливный шланг, зафиксировав его хомутом с усилием 2–3 Н·м. Проверьте, чтобы шланг не перегибался и не касался выпускного коллектора. Подключите тросы привода дроссельной и воздушной заслонок, отрегулировав их длину так, чтобы при полном нажатии на педаль газа заслонки открывались полностью, а при отпущенной педали – закрывались без заеданий.
Восстановите соединения вакуумных шлангов: к трамблёру, усилителю тормозов и клапану рециркуляции. Ошибка в подключении приведёт к нестабильной работе двигателя или провалам при разгоне. Маркируйте шланги перед демонтажем, чтобы избежать путаницы. Проверьте герметичность соединений, запустив двигатель и нанеся мыльный раствор на стыки – пузыри укажут на утечку.
Запустите двигатель и дайте ему прогреться до температуры 80–90°C. Если обороты плавают или превышают 1500 об/мин, приступайте к регулировке холостого хода. Вращайте винт качества смеси (находится в нижней части карбюратора, под заглушкой) против часовой стрелки до появления перебоев в работе двигателя, затем медленно закручивайте его, пока обороты не стабилизируются на уровне 800–900 об/мин.
Отрегулируйте количество смеси винтом количества (расположен на кронштейне привода дроссельной заслонки). Вращайте его по часовой стрелке для увеличения оборотов, против – для уменьшения. Оптимальное значение – 850±50 об/мин при устойчивой работе без вибраций. Если двигатель глохнет при сбросе газа, слегка обогатите смесь винтом качества.
Проверьте работу двигателя на переходных режимах: резко нажмите и отпустите педаль газа. Если обороты падают ниже 600 об/мин или двигатель глохнет, увеличьте обороты холостого хода на 50–100 об/мин. Заглушите двигатель, снимите воздушный фильтр и визуально оцените состояние дроссельных заслонок – они должны быть чистыми и свободно перемещаться. Установите фильтр на место, затянув крепёж с усилием 3–4 Н·м.
