В большинстве современных легковых автомобилей штатная аудиосистема включает от 4 до 12 динамиков, распределённых по салону для создания объёмного звучания. Основные точки размещения – передние двери, задняя полка, торпедо и стойки кузова. В бюджетных моделях чаще всего устанавливают по два динамика в передних дверях (низкочастотные или широкополосные) и два на задней полке (средне- и высокочастотные). В премиальных авто добавляются твитеры в верхней части дверей или стойках лобового стекла, а также сабвуферы в багажнике или под передними сиденьями.
В передних дверях динамики монтируются в нижней или средней части панели, ближе к наружной стороне. Это обеспечивает направленное звучание на водителя и пассажира, но требует качественной шумоизоляции дверей – иначе бас теряется, а высокие частоты искажаются. В некоторых моделях (например, BMW 3-й серии или Audi A4) твитеры встроены в зеркала заднего вида или верхние углы дверей, что улучшает стереоэффект, но усложняет замену.
Задняя полка – стандартное место для среднечастотных динамиков в седанах и хэтчбеках. Они направлены на задних пассажиров, но из-за близости к стеклу звук часто отражается, создавая эхо. В универсалах и кроссоверах динамики могут располагаться в задних дверях или боковых панелях багажника. Сабвуферы, если они предусмотрены заводом, чаще всего находятся под полом багажника (Toyota Camry, Volkswagen Passat) или в нише запасного колеса (Mercedes-Benz E-класса).
При выборе компонентной аудиосистемы важно учитывать заводские точки установки. Например, если в дверях стоят 16-см динамики, замена на 13-см модели потребует изготовления переходных рамок. Твитеры лучше размещать на уровне ушей – в стойках лобового стекла или на передней панели. Для сабвуфера оптимальное место – багажник, но с учётом акустического оформления: закрытый ящик даёт чёткий бас, фазоинвертор – более глубокий, но требует точной настройки.
Проверка расположения динамиков начинается с визуального осмотра: решётки в дверях, задней полке или торпедо. В некоторых авто (например, Renault Logan или Kia Rio) динамики скрыты под пластиковыми заглушками. Для точной диагностики используйте тестовые треки с монофоническим звуком на разных частотах – так проще определить, какой динамик не работает или звучит искажённо. Если планируете апгрейд, замерьте посадочные места штангенциркулем: стандартные размеры – 10, 13, 16 или 20 см.
Стандартные места установки фронтальных динамиков в автомобиле
Большинство производителей размещают фронтальные динамики в двух основных зонах: дверях и передней панели. В дверях чаще всего устанавливают мидбасовые или широкополосные динамики диаметром 13–16,5 см (5,25–6,5 дюймов). Такое расположение обеспечивает оптимальное распространение звука на уровне сидений водителя и пассажира, минимизируя фазовые искажения. В премиальных моделях встречаются выделенные твитеры в верхней части дверей или стойках лобового стекла, направленные на слушателя под углом 15–30° для улучшения стереоэффекта.
Передняя панель (торпедо) используется для размещения твитеров и среднечастотных динамиков в автомобилях с высококачественными аудиосистемами. Типичные позиции:
- Твитеры: в углах торпедо (у лобового стекла), на стойках А или в верхней части центральной консоли. Угол установки – 20–45° к горизонтали, чтобы звук отражался от лобового стекла и равномерно распределялся по салону.
- Среднечастотники: под решетками в нижней части торпедо или в нишах под лобовым стеклом. Диаметр – 6,5–8 см (2,5–3,5 дюйма), часто с акустическим оформлением в виде закрытого объема для предотвращения интерференции с низкими частотами.
В некоторых моделях (например, BMW, Mercedes-Benz) применяется симметричная установка динамиков в передних стойках кузова. Это решение позволяет создать более точную звуковую сцену, но требует тщательной настройки фазы и задержек сигнала. Для корректной работы таких систем рекомендуется использовать процессоры звука с возможностью регулировки временных задержек до 1–3 мс.
При замене штатных динамиков важно учитывать глубину посадочного места и диаметр магнитной системы. В дверях стандартная глубина установки – 50–70 мм, в торпедо – 30–50 мм. Превышение этих параметров может привести к проблемам с закрытием дверей или повреждению обшивки. Для дверей оптимальны динамики с резонансной частотой 60–80 Гц, для торпедо – 100–150 Гц, чтобы избежать перегрузки низкочастотным сигналом.
Как найти и проверить расположение динамиков в дверях
Динамики в дверях легкового автомобиля чаще всего размещаются за декоративными панелями, закреплёнными на каркасе двери. Начните с визуального осмотра: ищите решётки или перфорацию на нижней части панели, ближе к наружной стороне двери. В большинстве моделей динамики диаметром 13–16 см устанавливаются в нишах, выштампованных в металлическом каркасе, а высокочастотные твитеры – в верхней части панели или на стойках.
Для доступа к динамикам снимите обшивку двери. Отсоедините пластиковые клипсы по периметру панели, используя специальный съёмник или плоскую отвёртку, обёрнутую тканью. Отключите электрические разъёмы стеклоподъёмников и дверных замков, если они мешают. В некоторых автомобилях (например, Volkswagen Golf, Toyota Corolla) динамики крепятся на металлическом кронштейне четырьмя винтами под крестовую отвёртку.
Проверьте маркировку динамика: на магнитной системе или диффузоре указывается импеданс (обычно 4 Ом), мощность (RMS) и диаметр. Если надписи стёрты, измерьте диаметр диффузора штангенциркулем – это поможет подобрать замену. Обратите внимание на тип крепления: овальные динамики (например, в старых моделях Ford) требуют адаптеров при установке круглых аналогов.
Прозвоните динамик мультиметром в режиме измерения сопротивления. Подключите щупы к клеммам: исправный динамик покажет значение, близкое к номинальному импедансу (например, 3,2–4,5 Ом для 4-омной модели). Если сопротивление бесконечно или равно нулю – обмотка повреждена. Проверьте также качество пайки проводов к клеммам: окисление или трещины в припое приводят к пропаданию звука.
Оцените состояние диффузора: трещины, разрывы или отслоение от каркаса ухудшают качество звука. Нажмите на диффузор пальцем – он должен плавно возвращаться в исходное положение без скрипов. Если динамик «хрипит» при воспроизведении низких частот, проверьте герметичность установки: зазор между корпусом и панелью двери приводит к акустическому короткому замыканию.
В автомобилях с аудиосистемами премиум-класса (Mercedes-Benz, BMW) динамики могут быть интегрированы в акустические короба внутри двери. В таких случаях снимите дополнительный пластиковый кожух, закреплённый на каркасе двери. Проверьте наличие звукопоглощающего материала (например, битумных листов) – его отсутствие или повреждение снижает басы и усиливает резонанс.
После проверки установите динамик обратно, соблюдая полярность: красный провод (+) подключите к положительной клемме, чёрный (–) – к отрицательной. Затяните винты крест-накрест, чтобы избежать перекоса. Перед окончательной сборкой подайте тестовый сигнал (например, синусоиду 1 кГц) и убедитесь в отсутствии искажений. Если звук «бубнит», подтяните крепление панели или замените уплотнительные прокладки.

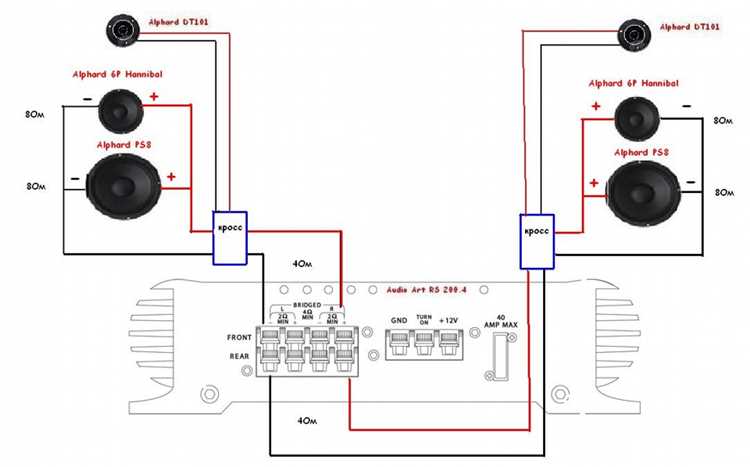

Типичные позиции задних динамиков в разных моделях машин
В большинстве седанов бюджетного и среднего сегмента задние динамики устанавливаются в нижней части задних дверей. Примеры: Volkswagen Polo, Kia Rio, Hyundai Solaris. Такое расположение обеспечивает равномерное распределение звука по салону, но требует качественной шумоизоляции дверей, иначе бас теряется из-за вибраций металла.
В хэтчбеках и кроссоверах динамики часто интегрируют в задние полки или боковые панели багажника. Например, у Skoda Octavia и Toyota RAV4 они размещены в полке над багажным отсеком, направляя звук в сторону задних пассажиров. Минус – ограниченное пространство для низких частот, что компенсируют дополнительными сабвуферами в передней части салона.
В премиальных моделях, таких как BMW 5 Series или Mercedes-Benz E-Class, задние динамики нередко встраивают в подголовники передних сидений или в задние стойки кузова. Это решение улучшает стереоэффект для пассажиров заднего ряда, но увеличивает стоимость аудиосистемы из-за сложной проводки и необходимости синхронизации с фронтальными каналами.
У некоторых внедорожников, например, у Nissan Patrol или Land Rover Defender, динамики располагают в задних дверях или даже в потолке над вторым рядом сидений. Такая компоновка обусловлена высоким клиренсом и массивными дверными картами, где достаточно места для крупных динамиков. Однако при открытых окнах звук быстро рассеивается, что снижает эффективность системы.
В спортивных купе, как Mazda MX-5 или Toyota GR86, задние динамики часто отсутствуют вовсе – производители делают ставку на фронтальную аудиосистему с мощными твитерами. Если они всё же есть, то монтируются в компактные ниши за задними сиденьями или в боковины багажника, что ограничивает их размер и частотный диапазон.
При выборе автомобиля с задней аудиосистемой обращайте внимание на тип динамиков: коаксиальные (2–3 полосы в одном корпусе) подходят для дверей, а компонентные (раздельные НЧ/СЧ/ВЧ) – для полок или стоек. Проверяйте герметичность установки: даже небольшие зазоры между динамиком и панелью снижают качество звука на 20–30%.
Где искать твиттеры и высокочастотные излучатели в салоне
Твиттеры в большинстве легковых автомобилей интегрированы в переднюю часть салона – на торпедо, стойках лобового стекла или в верхней части дверей. В премиальных моделях (BMW 5-й серии, Mercedes-Benz E-Class, Audi A6) они часто встроены в зеркала заднего вида или в углы передних стоек. В бюджетных авто (Kia Rio, Hyundai Solaris) их размещают на торпедо ближе к лобовому стеклу или в верхних углах передних дверей.
В кроссоверах и внедорожниках (Toyota RAV4, Volkswagen Tiguan) твиттеры нередко располагают на верхней кромке передних дверей или в подголовниках передних сидений. В некоторых моделях (Ford Explorer, Jeep Grand Cherokee) высокочастотные излучатели прячут в солнцезащитных козырьках или в потолочных панелях над зеркалом заднего вида.
В спорткарах и купе (Porsche 911, Chevrolet Corvette) твиттеры часто монтируют в передних стойках или на торпедо под углом к водителю и пассажиру. В моделях с выделенной аудиосистемой (Harman Kardon, Bowers & Wilkins) их размещают в подголовниках или в центральной консоли, направляя звук напрямую к ушам слушателя.
В минивэнах и семейных автомобилях (Honda Odyssey, Renault Espace) твиттеры иногда устанавливают в задних дверях или в потолочных панелях для равномерного распределения звука. В моделях с многоканальной аудиосистемой (например, 12 динамиков в Mazda CX-9) высокочастотные излучатели дублируют в передних и задних дверях.
В ретро-автомобилях и кастомных сборках твиттеры часто крепят на передних стойках или в углах торпедо с помощью специальных кронштейнов. В таких случаях их положение можно регулировать для оптимальной сцены звука.
| Тип автомобиля | Типичные места установки твиттеров | Примеры моделей |
|---|---|---|
| Седаны премиум-класса | Зеркала заднего вида, передние стойки, торпедо | BMW 7 Series, Mercedes S-Class |
| Компактные хэтчбеки | Верхние углы передних дверей, торпедо | Volkswagen Golf, Hyundai i30 |
| Кроссоверы | Подголовники, задние двери, потолочные панели | Toyota Highlander, Skoda Kodiaq |
| Спорткары | Передние стойки, центральная консоль, подголовники | Nissan GT-R, Audi R8 |
При поиске твиттеров обращайте внимание на небольшие круглые или овальные решетки диаметром 20–50 мм. В некоторых моделях (например, Tesla Model 3) они скрыты под декоративными панелями и требуют демонтажа обшивки. Для проверки используйте тестовые треки с высокими частотами (10–20 кГц) и слушайте, откуда исходит звук.
Особенности размещения сабвуфера в легковых автомобилях
Компактные сабвуферы закрытого типа (sealed) оптимальны для установки под передними сиденьями. Их объём обычно не превышает 10–15 литров, а мощность – 150–300 Вт. Такое решение сохраняет багажное пространство, но требует тщательной настройки фазы и кроссовера (80–120 Гц), чтобы избежать «размытия» баса. Для моделей с низким профилем (например, JL Audio Stealthbox) критичен зазор между динамиком и полом – не менее 5 см.
Бандпасс-сабвуферы (bandpass) чаще монтируют в багажнике, так как их конструкция требует двухкамерного оформления объёмом 20–40 литров. Они обеспечивают высокую отдачу на узком диапазоне (50–100 Гц), но чувствительны к герметичности корпуса. При установке важно исключить утечки воздуха через крепления или технологические отверстия – даже 1 мм зазора снижает КПД на 10–15%.
Размещение сабвуфера в задней полке (например, в седанах) даёт эффект «объёмного» баса, но только при условии жёсткого крепления корпуса. Вибрации панели могут искажать звук на частотах ниже 60 Гц. Для минимизации паразитных колебаний используют демпфирующие материалы (битумные маты, вибропласт) и усиливают конструкцию металлическими уголками. В хэтчбеках этот вариант менее эффективен из-за открытого пространства багажника.
Для автомобилей с ограниченным пространством (например, малолитражки) подходят сабвуферы с неодимовыми магнитами. Их масса на 30–40% меньше стандартных ферритовых, что позволяет размещать динамик в дверях или центральном тоннеле. Однако такие модели чувствительны к перегреву – максимальная мощность не должна превышать 80% от паспортной. Вентиляция корпуса обязательна, даже если это снижает его герметичность.
Настройка сабвуфера после установки включает корректировку фазы, уровня громкости и частоты среза. Оптимальный метод – использование измерительного микрофона (например, Dayton Audio UMM-6) и ПО типа REW. В салоне легкового авто пик баса обычно приходится на 60–70 Гц, но его положение смещается на ±10 Гц в зависимости от объёма багажника и материалов отделки. Для коррекции применяют эквалайзер магнитолы или внешний процессор (например, AudioControl LC2i).
Типичные ошибки при установке: игнорирование акустического сопротивления салона, неправильный угол наклона динамика, пренебрежение демпфированием. Например, направленный вверх сабвуфер в багажнике создаёт «стоячие волны» на частоте 45–55 Гц, что приводит к «бубнению». Решение – разворот динамика на 180° или использование рассеивателя звука. В любом случае финальная проверка проводится на реальном треке с чётким басом (например, «Boom Boom Pow» Black Eyed Peas) при скорости 60–80 км/ч.
Как определить количество и расположение динамиков по марке авто
Начните с официальных источников: сайты производителей часто публикуют технические характеристики аудиосистем для каждой модели. Например, у BMW в разделе «Мультимедиа» для 5-й серии (G30) указано 16 динамиков Harman Kardon с сабвуфером в багажнике. Audi в A6 (C8) предлагает 19 динамиков Bang & Olufsen – данные есть в конфигураторе комплектаций. Если информации нет, ищите PDF-руководства по эксплуатации: в них иногда приводят схемы расположения.
Используйте базы данных автозвука. Ресурсы вроде Crutchfield или BestCarAudio содержат разборы штатных аудиосистем с указанием количества каналов и точек установки динамиков. Для Toyota Camry (XV70) там указано 9 динамиков: 6 в дверях (по 2 на переднюю и заднюю), 2 твитера в стойках и сабвуфер под сиденьем водителя. У Mercedes-Benz C-Class (W206) – 13 динамиков Burmester, включая центральный канал в торпедо и сабвуфер в нише запаски.
Проверьте VIN-код автомобиля. Сервисы типа ETIM или AutoData по 17-значному номеру выдают точную комплектацию, включая аудиосистему. Для Volkswagen Golf 8 с VIN, начинающимся на WVWZZZ, можно узнать, установлена ли базовая система с 4 динамиками или премиальная BeatsAudio с 8 динамиками и сабвуфером. Обратите внимание на последние 6 символов VIN – они кодируют опции.
Изучите форумы владельцев. На Drive2 или ClubLexus энтузиасты публикуют фото разборов салона с указанием расположения динамиков. Например, у Lexus RX (AL20) в топовой комплектации динамики стоят: 2 в передних дверях (6,5″), 2 в задних (6×9″), 2 твитера в зеркалах, 2 мидбаса в передних стойках и сабвуфер под сиденьем. На форумах часто приводят схемы с размерами динамиков и сопротивлением.
Проверьте разъемы магнитолы. Штатные головные устройства имеют специфические разъемы с цветовой маркировкой проводов. У Ford Focus 4 разъем Quadlock содержит 12 каналов для динамиков: 4 для фронтальных, 4 для тыловых, 2 для сабвуфера и 2 для твитеров. Схемы распиновки есть на сайтах PinoutGuide или CarAudioFabrication. Если на проводе есть маркировка +R или -LF, это указывает на правый задний или левый передний динамик соответственно.
Осмотрите салон на наличие акустических решеток. В Hyundai Tucson (NX4) динамики расположены: 2 в передних дверях (диаметр 165 мм), 2 в задних дверях (165 мм), 2 твитера в передних стойках и центральный динамик в торпедо. У Kia K5 (DL3) аналогичная схема, но с дополнительным сабвуфером в нише запасного колеса. Решетки твитеров часто маскируют под декоративные вставки в стойках или зеркалах.
