Снятие генератора на Citroën Berlingo (модели с двигателями TU5JP4, DW10TD, DV6ATED4) требует точного соблюдения последовательности действий. В зависимости от года выпуска (2002–2013) и типа двигателя расположение креплений и доступ к агрегату могут отличаться. Основные сложности возникают из-за ограниченного пространства в моторном отсеке и необходимости демонтажа вспомогательных элементов.
Перед началом работ подготовьте инструменты: головки на 10, 13, 16 мм, удлинитель, трещотку, ключ Torx T30 (для некоторых моделей), отвёртку с плоским жалом и домкрат (при необходимости поддомкрачивания двигателя). Отключите аккумулятор, сняв клемму «минус», чтобы избежать короткого замыкания. На двигателях DV6ATED4 (1.6 HDi) генератор расположен в нижней части блока, что требует предварительного снятия защиты картера и частичного демонтажа приводного ремня.
На бензиновых моторах TU5JP4 (1.6 л) генератор крепится двумя болтами: верхним на 16 мм и нижним на 13 мм. Для доступа к нижнему болту потребуется снять воздушный патрубок и расширительный бачок охлаждающей жидкости. На дизельных версиях DW10TD (2.0 HDi) дополнительно демонтируется натяжитель ремня и кронштейн крепления компрессора кондиционера. В обоих случаях рекомендуется зафиксировать двигатель с помощью подпорки или домкрата, чтобы избежать смещения агрегата при снятии генератора.
После отсоединения электрических разъёмов (провод возбуждения и силовой кабель) и снятия приводного ремня генератор извлекается через верх моторного отсека. На моделях с кондиционером может потребоваться ослабление крепления компрессора без отсоединения магистралей. При установке нового или отремонтированного генератора проверьте состояние подшипников и щёток, а также совпадение меток на шкиве при обратной сборке.
Необходимые инструменты и материалы для демонтажа генератора
Для снятия генератора на Citroën Berlingo потребуется набор торцевых головок: 10, 13 и 16 мм – стандартные размеры для болтов крепления агрегата и кронштейнов. Обязательно наличие удлинителя на 10–15 см, так как доступ к нижним креплениям ограничен конструкцией подкапотного пространства. Трещотка с храповым механизмом ускорит процесс, особенно при работе в стеснённых условиях.
Рожковые или накидные ключи на 10 и 13 мм пригодятся для отсоединения клемм аккумулятора и проводов питания генератора. Избегайте использования разводных ключей – они могут сорвать грани болтов из-за люфта. Для фиксации шкива генератора при откручивании гайки потребуется шестигранник на 8 мм или специальный ключ для шкивов.
Отвёртка с плоским жалом шириной 5–7 мм нужна для снятия защитных кожухов и фиксаторов проводов. Крестовая отвёртка не понадобится, если на автомобиле не установлены дополнительные элементы крепления. Для работы с электрическими разъёмами пригодится тонкая отвёртка или пластиковый съёмник, чтобы не повредить защёлки.
Домкрат и страховочная стойка необходимы, если требуется приподнять переднюю часть автомобиля для доступа к нижнему болту генератора. Подъём на высоту 30–40 см достаточно для комфортной работы. Не используйте кирпичи или случайные подпорки – только сертифицированные опоры.
Мультиметр с диапазоном измерения до 20 В понадобится для проверки напряжения на клеммах генератора до и после демонтажа. Это позволит исключить ошибки в диагностике неисправностей. Тестер также пригодится для прозвонки проводки, если есть подозрения на обрыв цепи.
Смазка типа WD-40 или её аналог необходима для обработки закисших болтов и гаек. Наносите состав за 10–15 минут до начала работ, чтобы он успел проникнуть в резьбу. Для очистки контактов генератора используйте специальный спрей для электрических соединений или изопропиловый спирт.
Запасные детали: ремень привода генератора (оригинальный артикул 1607.36 для двигателей 1.6 HDi), натяжной ролик (если планируется замена), а также новые болты крепления – M8×1.25 и M10×1.5. Старые болты часто деформируются при демонтаже, а повторное использование может привести к ослаблению крепления.

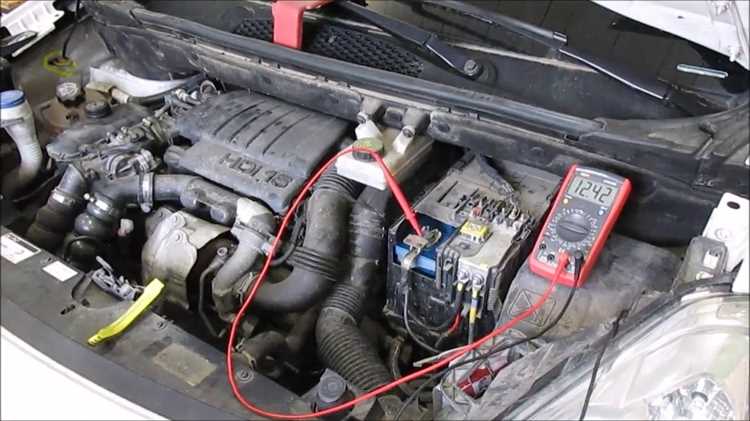

Подготовка автомобиля: отключение аккумулятора и доступ к генератору
Перед началом работ установите автомобиль на ровную поверхность и зафиксируйте задние колеса противооткатными упорами. Откройте капот и снимите пластиковую крышку двигателя, если она установлена – на Citroën Berlingo с моторами TU5JP4 (1.6 л) или DV6TED4 (1.6 HDi) она крепится на защелках или двух болтах под ключ на 10. Отсоедините клемму «минус» аккумулятора гаечным ключом на 10: сначала ослабьте гайку, затем сдвиньте клемму вверх, избегая касания металлических частей кузова. На моделях с 2008 года и новее аккумулятор расположен в левой части моторного отсека, под съемной крышкой.
Для доступа к генератору на двигателе TU5JP4 потребуется демонтировать верхнюю крышку ремня ГРМ (два болта Torx T30) и частично ослабить натяжной ролик ремня привода навесного оборудования – используйте шестигранник на 6 мм. На дизельных версиях DV6TED4 генератор расположен ниже, за масляным фильтром: снимите корпус воздушного фильтра (три болта под ключ на 8) и отсоедините патрубок системы вентиляции картера. В таблице ниже указаны ключевые моменты затяжки крепежа для обеих модификаций:
| Элемент | Двигатель TU5JP4 | Двигатель DV6TED4 |
|---|---|---|
| Болты крышки ремня ГРМ | 9 Н·м (Torx T30) | – |
| Натяжной ролик ремня навесного | 25 Н·м (шестигранник 6 мм) | 22 Н·м (шестигранник 6 мм) |
| Крепление корпуса воздушного фильтра | – | 8 Н·м (ключ на 8) |
После отключения аккумулятора подождите 5–10 минут, чтобы разрядились конденсаторы в электронных блоках. На моделях с системой Start-Stop дополнительно отсоедините разъем BSI (блок управления кузовом) – он расположен под панелью приборов с левой стороны, за пластиковой накладкой. Для удобства доступа к генератору на дизельных версиях рекомендуется снять расширительный бачок охлаждающей жидкости (два болта под ключ на 10), предварительно слив часть антифриза в чистую емкость.

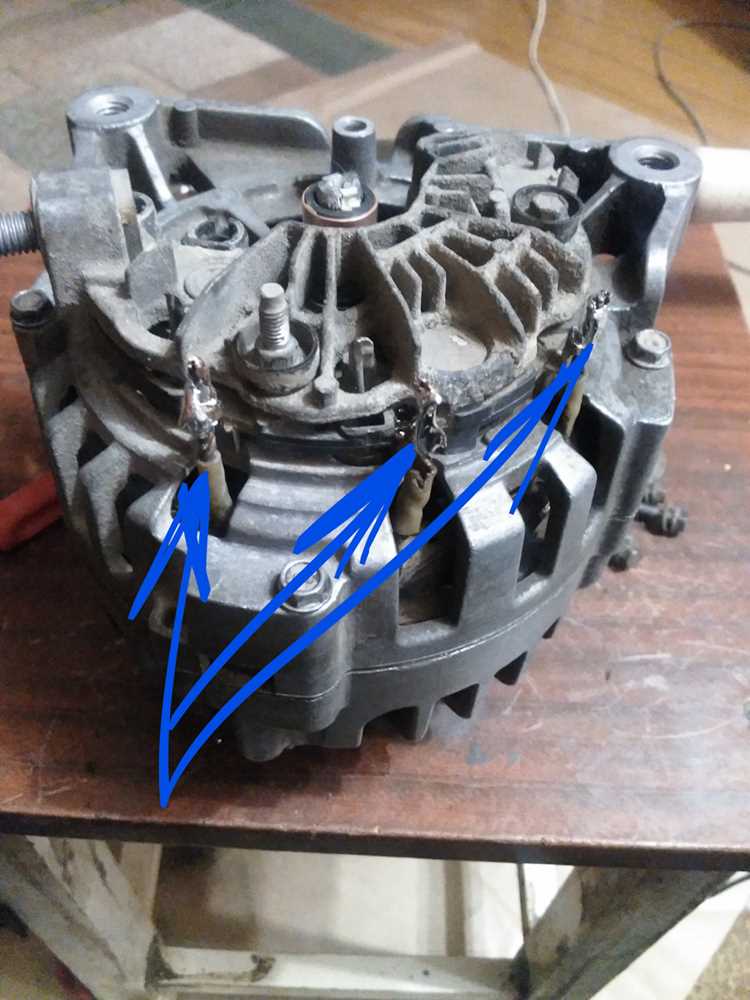

Снятие ремня привода и натяжного ролика на Ситроен Берлинго
Перед началом работ отключите клемму «минус» аккумулятора и снимите правое переднее колесо. На двигателях EP6 (1.6 л) и TU5 (1.4 л) ремень привода вспомогательных агрегатов расположен с правой стороны блока. Для доступа к натяжителю используйте головку на 15 мм – вращайте болт по часовой стрелке, пока не ослабнет натяжение ремня. Зафиксируйте натяжитель в этом положении штифтом диаметром 4–5 мм через предусмотренное отверстие в кронштейне.
После снятия ремня проверьте его состояние: трещины, расслоения или замасливание – основания для замены. Натяжной ролик демонтируется ключом Torx T50 (для EP6) или головкой на 13 мм (для TU5). Обратите внимание на подшипник ролика – при вращении не должно быть люфта или посторонних шумов. Если ролик издает скрежет или заедает, замените его в сборе с кронштейном.
- На двигателе EP6 ремень снимается снизу, после демонтажа пластиковой защиты картера.
- На TU5 ремень проще снять сверху, предварительно отведя в сторону расширительный бачок.
- Не используйте отвертку для снятия ремня – риск повреждения шкивов.
- При установке нового ремня соблюдайте схему маршрута, нанесенную на защитный кожух.
Отсоединение электрических разъемов и креплений генератора
Перед началом отсоединения разъемов снимите минусовую клемму с аккумулятора, чтобы исключить короткое замыкание. На генераторе Ситроен Берлинго (двигатели TU5JP4, DV6ATED4) расположены два основных электрических соединения: силовой разъем толстого провода (B+) и управляющий разъем (L или D+). Первый закреплен гайкой на 10 мм, второй – пластиковым фиксатором.
Для отсоединения силового провода используйте торцевую головку на 10 мм с удлинителем – гайка часто прикипает из-за коррозии. Нанесите проникающую смазку (например, WD-40) за 10–15 минут до работы. Придерживайте ключом шпильку генератора, чтобы не сорвать резьбу. После откручивания отодвиньте провод в сторону, зафиксировав его изолентой, чтобы не мешал.
Управляющий разъем снимается нажатием на пластиковый фиксатор большим пальцем. Если фиксатор сломан, аккуратно подденьте его тонкой отверткой, избегая повреждения контактов. Проверьте состояние уплотнительного кольца на разъеме – при износе замените его, чтобы предотвратить попадание влаги.
На моделях с кондиционером генератор крепится тремя болтами: два верхних (на 13 мм) и один нижний (на 16 мм). Верхние болты часто скрыты за кронштейном насоса ГУР – для доступа снимите кронштейн, открутив два болта на 10 мм. Нижний болт удерживает генератор на кронштейне двигателя; его проще открутить снизу, используя карданный шарнир для головки.
При демонтаже верхних болтов поддерживайте генератор рукой или подложите под него деревянный брусок – агрегат весит около 5 кг и может упасть при ослаблении креплений. Если болты не поддаются, нагрейте их строительным феном в течение 30 секунд, чтобы расширить металл. Избегайте ударных инструментов – риск сорвать грани.
После снятия болтов проверьте состояние резиновых втулок на кронштейне генератора. Трещины или деформация втулок приводят к вибрации и преждевременному износу подшипников. Артикул оригинальных втулок – 9654593480 (комплект из двух штук). При замене смажьте новые втулки силиконовой смазкой для облегчения установки.
На двигателях DV6 (дизель) генератор дополнительно фиксируется стяжным болтом на 13 мм, расположенным сзади корпуса. Для доступа к нему потребуется снять защитный кожух ремня ГРМ. Болт часто закисает – используйте шестигранную головку вместо рожкового ключа, чтобы минимизировать риск срыва граней.
После отсоединения всех креплений и разъемов аккуратно выньте генератор, наклонив его под углом 45 градусов, чтобы не повредить лопасти шкива о соседние детали. Осмотрите посадочное место на двигателе – удалите грязь и остатки старой прокладки, если она предусмотрена конструкцией. Перед установкой нового генератора сравните маркировку на корпусе со снятым агрегатом (например, VALEO 438000 или BOSCH 0124320020).
Демонтаж генератора: последовательность действий и нюансы
Перед началом работ отключите аккумулятор, сняв клемму «минус». На Ситроен Берлинго генератор расположен в нижней части двигателя, закреплён на кронштейне двумя болтами М10 и одним регулировочным болтом М8. Для доступа потребуется снять защитный кожух двигателя и, при необходимости, правый передний подкрылок. Используйте головку на 13 мм для откручивания основных креплений и на 10 мм – для регулировочного болта.
Отсоедините электрические разъёмы: основной силовой провод (гайка на 10 мм) и разъём регулятора напряжения. На моделях с кондиционером генератор может быть смещён ближе к радиатору – в этом случае потребуется ослабить натяжной ролик ремня привода вспомогательных агрегатов, чтобы снять ремень. Проверьте состояние ремня: трещины или износ свыше 1 мм – повод для замены.
Ключевой момент: при откручивании регулировочного болта удерживайте генератор рукой, чтобы избежать его падения. После снятия болтов аккуратно выньте генератор через верх, наклонив его под углом 45 градусов – это облегчит проход мимо шкива коленвала. Если генератор не поддаётся, проверьте, не осталось ли незамеченных креплений или проводов.
Перед установкой нового или отремонтированного генератора очистите посадочные поверхности кронштейна от грязи и ржавчины. Убедитесь, что шкив генератора совпадает с плоскостью шкивов коленвала и насоса ГУР. При затяжке болтов соблюдайте момент: 45 Н·м для основных креплений и 25 Н·м для регулировочного. После монтажа натяните ремень с усилием 8–10 кгс, провернув натяжной ролик.
Проверка состояния деталей перед установкой нового генератора
- Провода и клеммы: окисление контактов удалите наждачной бумагой (зернистость P400), зачистите до блеска. Проверьте изоляцию на трещины – при обнаружении замените провод целиком. Особое внимание уделите силовому проводу от генератора к аккумулятору: сопротивление не должно превышать 0,5 Ом.
- Крепёжные элементы: резьба болтов должна быть чистой, без задиров. При затяжке динамометрическим ключом соблюдайте момент 25–30 Н·м для M10 и 40–45 Н·м для M12. Шпильки с сорванной резьбой замените.
- Корпус генератора: очистите посадочные поверхности от грязи и старого герметика. Проверьте соосность отверстий под болты – смещение более 0,3 мм приведёт к перекосу и преждевременному износу подшипников.
Советы по установке генератора и обратной сборке узлов
Перед установкой нового или отремонтированного генератора проверьте состояние шкива и приводного ремня. На Ситроен Берлинго с двигателем 1.6 HDi (DV6) ремень должен иметь маркировку 6PK1823 или аналогичную – отклонения в длине даже на 5 мм приведут к проскальзыванию или преждевременному износу. Очистите посадочные поверхности генератора от грязи и остатков старого герметика, используя металлическую щетку и безворсовую салфетку. Нанесите тонкий слой Loctite 574 на фланец корпуса, если ранее наблюдалась утечка масла в этом месте.
При монтаже генератора затягивайте крепежные болты в последовательности «крест-накрест» с моментом 25 Н·м для M10 и 45 Н·м для M12. Не используйте ударный гайковерт – превышение момента приведет к деформации алюминиевого кронштейна. Подключите силовой провод к клемме B+ генератора, предварительно зачистив контакт до блеска и обработав его контактной смазкой Kontakt 60. Зафиксируйте провод гайкой с моментом 10 Н·м, избегая перетяжки.
Установите натяжитель ремня в последнюю очередь. На моделях до 2012 года используется механический натяжитель с пружиной – проверьте ее состояние на отсутствие коррозии и остаточного натяжения. Для электрического натяжителя (с 2013 года) подключите разъем к блоку управления, затем включите зажигание на 5 секунд для инициализации. Ремень должен прогибаться на 8–10 мм при нажатии с усилием 10 кг в середине самого длинного участка.
После сборки проверьте работу генератора на холостом ходу. Подключите мультиметр к клемме B+ и массе – напряжение должно быть в пределах 13,8–14,4 В при включенных фарах и обогреве заднего стекла. Если показания ниже, проверьте целостность предохранителя F21 (80A) в блоке под капотом и состояние контактов на разъеме генератора. При появлении посторонних шумов немедленно заглушите двигатель и проверьте соосность шкивов с помощью лазерного инструмента.
Завершите сборку установкой пластиковых защитных кожухов. На двигателях EP6 и DV6 нижний кожух крепится на 6 клипс – не прилагайте чрезмерных усилий при их установке, иначе пластик треснет. Перед запуском двигателя прокрутите коленвал вручную на два оборота, чтобы убедиться в отсутствии задевания ремня за элементы конструкции. После первого запуска дайте двигателю поработать 3–5 минут, затем повторно проверьте затяжку всех болтов и натяжение ремня.
