Выбор между импульсным и линейным блоком питания определяется требованиями к эффективности, стабильности напряжения и условиям эксплуатации. Линейные блоки питания работают по принципу трансформации и линейной стабилизации, где избыточная энергия рассеивается в виде тепла. Их КПД редко превышает 50–60%, а при низком входном напряжении может падать до 30%. Однако они обеспечивают минимальный уровень пульсаций выходного напряжения – менее 1 мВ – и практически мгновенное время реакции на изменения нагрузки (единицы микросекунд).
Импульсные блоки питания используют высокочастотное преобразование (обычно 20–500 кГц), что позволяет снизить габариты трансформатора в 5–10 раз по сравнению с линейными аналогами. КПД таких устройств достигает 85–95%, а потери мощности минимальны даже при широком диапазоне входного напряжения (85–265 В). Однако пульсации выходного напряжения здесь выше – от 20 до 100 мВ – и требуют дополнительных фильтров для чувствительной аппаратуры. Время реакции на скачки нагрузки составляет десятки микросекунд, что может быть критично для высокоточных систем.
Линейные блоки питания незаменимы в лабораторном оборудовании, аудиотехнике высокого класса и медицинских приборах, где допустимые пульсации не превышают 0,5 мВ. Их простота конструкции снижает риск электромагнитных помех, но вес и размеры ограничивают применение в портативных устройствах. Импульсные блоки доминируют в бытовой электронике, серверных стойках и промышленных контроллерах благодаря компактности и энергоэффективности. При выборе стоит учитывать: для нагрузок с током до 1 А и требованиями к низкому уровню шума линейные решения предпочтительнее, а для мощностей свыше 100 Вт и массового производства – импульсные.
Импульсный и линейный блок питания: в чем разница
Линейные блоки питания работают по принципу прямого преобразования переменного напряжения в постоянное с помощью трансформатора, выпрямителя и линейного стабилизатора. Они обеспечивают минимальный уровень пульсаций выходного напряжения – менее 1 мВ при полной нагрузке, что критично для чувствительной аналоговой электроники, например, аудиоусилителей или измерительных приборов. КПД линейных блоков редко превышает 50–60% из-за потерь на тепло в стабилизаторе, особенно при больших токах. Вес и габариты таких устройств значительны: трансформатор на 50 Вт может весить 1–2 кг, а корпус требует массивного радиатора для отвода тепла.
Импульсные блоки питания используют высокочастотное преобразование (20–200 кГц) с широтно-импульсной модуляцией (ШИМ), что позволяет снизить габариты и вес за счет применения компактных ферритовых трансформаторов. КПД достигает 85–95%, а потери на нагрев минимальны – при мощности 100 Вт корпус может оставаться холодным. Однако такие блоки генерируют высокочастотные помехи (до 100 мВ на выходе), что требует установки LC-фильтров для подавления шумов. Импульсные источники оптимальны для цифровой техники, компьютеров и бытовых приборов, где стабильность напряжения менее критична, чем энергоэффективность.
Надежность линейных блоков выше за счет простоты схемотехники: отсутствие активных ключевых элементов (транзисторов MOSFET) снижает риск внезапных отказов. Среднее время наработки на отказ (MTBF) для линейных источников составляет 50 000–100 000 часов, тогда как у импульсных – 30 000–70 000 часов из-за сложной обвязки и высоких динамических нагрузок на компоненты. Однако импульсные блоки лучше переносят кратковременные перегрузки: многие модели выдерживают 150–200% номинального тока в течение 1–2 секунд без повреждений.
Стоимость производства линейных блоков ниже при малых мощностях (до 20 Вт), но резко возрастает с увеличением тока из-за необходимости в крупногабаритных компонентах. Импульсные источники дешевле при мощности свыше 50 Вт, но требуют точной настройки схемы управления и защиты от перенапряжений. Для выбора типа блока питания используйте следующую таблицу:
| Параметр | Линейный блок питания | Импульсный блок питания |
|---|---|---|
| КПД | 40–60% | 80–95% |
| Пульсации выходного напряжения | <1 мВ | 10–100 мВ |
| Вес (на 100 Вт) | 3–5 кг | 0,3–0,8 кг |
| Диапазон входного напряжения | ±10% от номинала | 85–265 В (универсальный вход) |
| Стоимость (на 100 Вт) | 1500–3000 руб. | 800–2000 руб. |
Для лабораторного оборудования, медицинской техники или высококачественных аудиосистем рекомендуется использовать линейные блоки питания с дополнительными фильтрами на выходе. В промышленных контроллерах, серверах и бытовой электронике импульсные источники предпочтительнее из-за компактности и энергоэффективности. При проектировании устройств с батарейным питанием импульсные блоки позволяют продлить время автономной работы на 30–50% за счет высокого КПД.
Особое внимание при выборе стоит уделить электромагнитной совместимости (ЭМС). Импульсные блоки требуют обязательного экранирования и установки ферритовых колец на кабели для подавления излучаемых помех. Линейные источники практически не создают высокочастотных шумов, но могут генерировать низкочастотные гармоники (50–150 Гц) при некачественном выпрямлении. Для устройств с чувствительными АЦП или радиоприемниками используйте линейные блоки с гальванической развязкой или импульсные с сертификацией по стандартам EN 55022 Class B.
Как работают линейные блоки питания и где их применяют

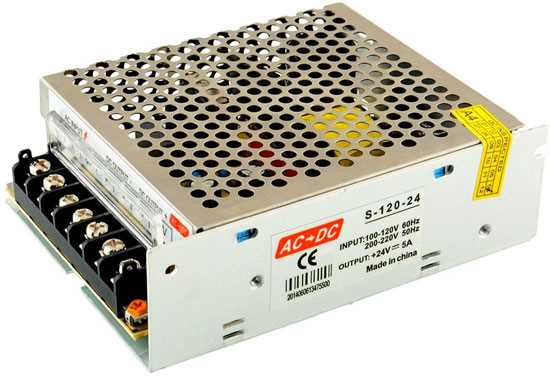

Линейный блок питания преобразует переменное напряжение сети в постоянное с помощью трансформатора, выпрямителя и линейного стабилизатора. Трансформатор понижает напряжение до требуемого уровня, после чего диодный мост или отдельные диоды выпрямляют его в пульсирующее постоянное. Фильтрующие конденсаторы сглаживают пульсации, а линейный стабилизатор (например, на микросхемах серии LM78xx или LM317) поддерживает выходное напряжение с точностью до ±1–2% при изменении нагрузки или входного напряжения. КПД таких блоков редко превышает 50–60% из-за потерь на тепло в стабилизаторе, особенно при больших перепадах между входным и выходным напряжением.
Ключевое преимущество линейных блоков – минимальный уровень высокочастотных помех. Отсутствие импульсных преобразователей исключает генерацию гармоник выше 100–120 Гц, что критично для аудиоаппаратуры, медицинских приборов и прецизионных измерительных устройств. Например, в лабораторных источниках питания Agilent E3631A или Keithley 2280S используются линейные схемы для обеспечения шумов выходного напряжения менее 1 мВ (среднеквадратичное значение). Для сравнения: импульсные блоки даже с фильтрами генерируют помехи на уровне 10–50 мВ.
Типовые области применения включают низкошумящие усилители, аналоговые схемы с высокой чувствительностью (например, датчики термопар или фотодиоды), а также устройства, где важна мгновенная реакция на изменение нагрузки. В радиолюбительской практике линейные блоки часто используют для питания микроконтроллеров с АЦП высокого разрешения (16–24 бит), где даже малые помехи искажают сигнал. Стандартные решения – блоки на базе LM338 (5 А) или LT1083 (7,5 А) с теплоотводом для рассеивания мощности до 50 Вт.
Ограничения линейных блоков проявляются при высоких токах или значительных перепадах напряжения. Например, при входном напряжении 220 В и выходном 5 В на нагрузке 10 А стабилизатор рассеивает (220×√2 – 5)×10 ≈ 300 Вт в виде тепла. Это требует массивных радиаторов или принудительного охлаждения, увеличивая габариты и вес устройства. В мобильных приложениях такие блоки практически не используются – их заменяют импульсными аналогами с КПД 85–95%. Однако в стационарных системах, где вес не критичен, линейные блоки остаются незаменимыми.
Для снижения потерь в линейных блоках применяют предварительное понижение напряжения с помощью автотрансформаторов или переключаемых обмоток трансформатора. Например, в блоках питания для ламповых усилителей используют трансформаторы с отводами на 110/220 В, чтобы минимизировать разницу между входным и выходным напряжением. Другой метод – каскадное включение стабилизаторов: первый снижает напряжение до промежуточного уровня (например, 12 В), а второй – до конечного (5 В), распределяя тепловые потери между двумя компонентами.
При выборе линейного блока питания обращайте внимание на диапазон входного напряжения, максимальный ток нагрузки и тепловые характеристики. Для устройств с током до 1 А подойдут интегральные стабилизаторы в корпусах TO-220 (например, LM7805), для 3–5 А – микросхемы в TO-3 или TO-247 (LT1084). При токах свыше 5 А рекомендуется использовать дискретные схемы на транзисторах Дарлингтона или MOSFET с внешними радиаторами. В любом случае расчет теплоотвода должен учитывать максимальную мощность рассеивания: P = (Uвх_max – Uвых) × Iнагр_max.
Принцип действия импульсных блоков питания и их ключевые элементы
Импульсный блок питания (ИБП) преобразует сетевое напряжение в постоянное с помощью высокочастотного переключения, а не линейного понижения. Входное переменное напряжение (220 В, 50 Гц) выпрямляется диодным мостом и сглаживается конденсатором, формируя постоянное напряжение ~310 В. Далее ключевой элемент – MOSFET или IGBT-транзистор – коммутирует это напряжение с частотой 20–200 кГц, создавая импульсы, которые поступают на высокочастотный трансформатор.
Габариты и масса блоков питания напрямую зависят от их конструкции. Импульсные блоки питания (ИБП) выигрывают по компактности за счёт высокочастотного преобразования энергии. Например, ИБП мощностью 60 Вт для ноутбука занимает объём около 50–70 см³ при массе 100–150 г. Линейный блок питания (ЛБП) той же мощности потребует трансформатора на 50 Гц, что увеличивает его размеры до 200–300 см³ и массу до 500–800 г.
Ключевое отличие – частота работы. ИБП используют преобразование на частотах 20–200 кГц, что позволяет применять малогабаритные ферритовые сердечники вместо громоздких железных. Для сравнения: трансформатор ИБП на 100 Вт весит 50–100 г, а аналогичный по мощности ЛБП – 300–500 г. Разница в 3–5 раз критична для портативных устройств.
- ИБП 12 В / 5 А (60 Вт): 80×50×30 мм, 120 г;
- ЛБП 12 В / 5 А (60 Вт): 120×80×60 мм, 600 г;
- ИБП 24 В / 10 А (240 Вт): 100×60×40 мм, 250 г;
- ЛБП 24 В / 10 А (240 Вт): 180×120×90 мм, 1,8 кг.
При увеличении мощности разрыв в габаритах растёт. ИБП на 500 Вт может уместиться в корпусе 150×80×50 мм (масса 500–700 г), тогда как ЛБП той же мощности займёт 250×150×100 мм и потянет на 3–4 кг. Для стационарных систем это не критично, но для встраиваемых решений – решающий фактор.
Компактность ИБП достигается не только за счёт трансформатора. Высокочастотные схемы позволяют использовать конденсаторы меньшей ёмкости и размера. Например, в ИБП на 300 Вт достаточно электролитических конденсаторов на 220–470 мкФ, в то время как ЛБП потребует 2200–4700 мкФ. Это дополнительно снижает объём и массу на 20–30%.
Однако у ИБП есть ограничения. При мощности ниже 10 Вт их преимущество нивелируется: схемы управления и защиты занимают сопоставимый объём с самим преобразователем. В таких случаях ЛБП может оказаться компактнее из-за простоты конструкции. Пример: зарядное устройство для смартфона на 5 В / 1 А в импульсном исполнении – 40×20×10 мм (15 г), в линейном – 30×15×8 мм (12 г).
Для выбора оптимального варианта учитывайте:
- Мощность: до 10 Вт – ЛБП может быть компактнее, свыше 20 Вт – ИБП вне конкуренции;
- Требования к пульсациям: ЛБП обеспечивает чистое напряжение, ИБП требует дополнительных фильтров;
- Условия эксплуатации: ИБП чувствительны к перегреву в замкнутых корпусах, ЛБП – к вибрациям из-за массы.
В промышленных и бытовых устройствах, где важен каждый миллиметр, ИБП – единственный вариант. Например, в LED-драйверах, адаптерах питания для роутеров или медицинском оборудовании. ЛБП остаются актуальны там, где критичны электромагнитные помехи или требуется максимальная надёжность при минимальной стоимости – например, в аудиотехнике или лабораторных источниках питания.
Потери мощности и нагрев: какой тип блока питания экономичнее
Разница в эффективности между импульсными и линейными блоками питания определяется их конструкцией и принципом работы. Линейные блоки преобразуют напряжение за счет падения избытка на регулирующем элементе (обычно транзисторе), что приводит к значительным потерям мощности. Например, при входном напряжении 220 В и выходном 5 В на нагрузке 1 А, рассеиваемая мощность составит около 215 Вт. КПД таких устройств редко превышает 30–50%, особенно при низких выходных напряжениях.
Импульсные блоки питания (ИБП) используют высокочастотное переключение транзисторов, минимизируя потери на нагрев. Их КПД достигает 80–95% даже при частичной нагрузке. Например, ИБП мощностью 100 Вт с КПД 90% рассеивает всего 10 Вт в виде тепла, тогда как линейный аналог при тех же условиях потеряет 50–70 Вт. Однако при нагрузке ниже 20% от номинала эффективность ИБП снижается до 60–70% из-за потерь на холостом ходу.
- Линейные блоки: потери пропорциональны разнице входного и выходного напряжения. Чем выше входное напряжение, тем больше нагрев.
- Импульсные блоки: потери зависят от частоты переключения, качества компонентов и схемотехники. Основные источники потерь – ключевые транзисторы, диоды и дроссели.
Температурный режим напрямую влияет на надежность. Линейные блоки требуют массивных радиаторов или принудительного охлаждения при мощности свыше 10–15 Вт. Например, линейный стабилизатор LM317 при токе 1 А и падении напряжения 10 В рассеивает 10 Вт, что требует радиатора площадью не менее 50 см². Импульсные блоки той же мощности могут обходиться без радиаторов или использовать компактные теплоотводы.
Экономичность зависит от сценария применения. Для маломощных устройств (до 5 Вт), где важна простота и низкий уровень шумов, линейные блоки могут быть оправданы. В остальных случаях ИБП выигрывают за счет меньшего энергопотребления. Например, серверный ИБП с КПД 94% сэкономит около 100 кВт·ч в год по сравнению с линейным аналогом при нагрузке 500 Вт.
- При выборе блока питания для устройств с постоянной нагрузкой (например, аудиоаппаратура) учитывайте, что линейные блоки обеспечивают более чистое напряжение, но проигрывают в эффективности.
- Для устройств с переменной нагрузкой (ПК, зарядные устройства) ИБП предпочтительнее – их КПД остается высоким в широком диапазоне мощностей.
- В системах с жесткими требованиями к тепловыделению (медицинское оборудование, промышленные контроллеры) ИБП позволяют снизить нагрузку на систему охлаждения.
Современные ИБП с активной коррекцией коэффициента мощности (PFC) дополнительно повышают эффективность, снижая реактивные потери. Например, блок питания с PFC и КПД 92% при нагрузке 200 Вт теряет всего 16 Вт, тогда как без PFC потери могут достигать 25–30 Вт. Линейные блоки такой функцией не обладают, что делает их менее выгодными в сетях с нестабильным напряжением.
