Как установить кнопку старт стоп

Замена традиционного замка зажигания на кнопку старт-стоп повышает удобство эксплуатации автомобиля, но требует точного соблюдения технических нюансов. В большинстве случаев для реализации потребуется комплект из кнопки с антенным модулем (например, iDataStart или Fortin Evo-All), реле блокировки стартера, проводов сечением не менее 1,5 мм² и иммобилайзера с поддержкой бесключевого доступа. Перед началом работ убедитесь, что ваш автомобиль совместим с системой – модели с CAN-шиной (начиная с 2005 года) подходят лучше всего.

Первый шаг – отключение аккумулятора. Снимите клемму «минус» и изолируйте её, чтобы избежать короткого замыкания при работе с проводкой. Демонтируйте кожух рулевой колонки, получив доступ к разъёмам замка зажигания. Обратите внимание на цветовую маркировку проводов: красный – постоянное питание (+12В), жёлтый – зажигание, чёрный – масса, зелёный/белый – стартер. Для точной идентификации используйте мультиметр в режиме прозвонки.

Установка антенного модуля – критически важный этап. Разместите его в зоне, где сигнал брелока стабилен (например, за приборной панелью или в центральной консоли). Подключите модуль к CAN-шине через адаптер OBD-II, если автомобиль оборудован такой системой. Для моделей без CAN потребуется эмулятор иммобилайзера, например, Pandora D-IMMO, который обойдётся в 3–5 тыс. рублей. Неправильное подключение приведёт к блокировке двигателя или сбоям в работе электроники.

Кнопка старт-стоп монтируется в удобное место – чаще всего на центральную консоль или торпедо. Используйте двухсторонний скотч 3M VHB или металлические кронштейны для надёжной фиксации. Подключите её к реле стартера через 5-контактное реле (Hella 4RA 003 580-011), чтобы избежать «залипания» контактов. Питание кнопки берите с провода зажигания (+12В при включении), а не с постоянного плюса – это предотвратит разряд аккумулятора.

После сборки системы проведите тестирование в три этапа: проверка работы кнопки без запуска двигателя, запуск с брелока и аварийное отключение. Если двигатель не заводится, проверьте цепь стартера на обрыв – частая проблема при неправильной распайке реле. Для автомобилей с автоматической коробкой передач убедитесь, что кнопка активируется только при нажатой педали тормоза (используйте концевик стоп-сигнала).

Какие инструменты и материалы понадобятся для монтажа

Для установки системы старт-стоп потребуется набор инструментов, адаптированный под конкретную модель автомобиля. Базовый комплект включает мультиметр с диапазоном измерения до 20 В для проверки цепей, набор отвёрток с изолированными ручками (крестовые PH2 и плоские 5 мм), торцевые головки на 8, 10 и 12 мм с трещоткой. Обязателен обжимной инструмент для клемм типа «мама» и «папа» сечением 0,5–2,5 мм², а также стриппер для снятия изоляции с проводов без повреждения жил. Для фиксации проводки пригодится термоусадочная трубка диаметром 3–6 мм и строительный фен с регулировкой температуры до 200°C.

Ключевым компонентом станет сам комплект кнопки старт-стоп, совместимый с блоком управления двигателем вашего автомобиля. Выбирайте модули с поддержкой CAN-шины для современных авто (например, iDataLink ADS-ML или Fortin EVO-ALL) или аналоговые решения для машин до 2010 года выпуска. Потребуется реле 12 В с током нагрузки не менее 30 А для управления стартером, а также диод 1N4007 для защиты цепи от обратных токов. Не забудьте запастись проводом ПГВА сечением 1,5 мм² для сигнальных линий и 4 мм² для силовых цепей – длина рассчитывается по трассе прокладки с запасом 15–20%.

Дополнительные расходные материалы зависят от способа монтажа. Если кнопка устанавливается в штатное место (например, вместо заглушки в центральной консоли), понадобится пластиковый адаптер или 3D-печатный корпус под конкретную панель. Для скрытой проводки используйте гофрированные трубки ПВХ диаметром 10–16 мм и пластиковые хомуты-стяжки шириной 3,6 мм. При подключении к замку зажигания потребуются ответные разъёмы: для большинства японских авто – JST SM 2,54 мм, для европейских – TE Connectivity 171825-2. Изолента здесь неэффективна – используйте жидкую изоляцию типа Loctite 480 или аналоги.

Для диагностики и настройки системы пригодится OBD2-адаптер с поддержкой протокола вашего авто (ELM327 для CAN, KKL 409.2 для K-Line) и ПО типа FORScan для Ford или Techstream для Toyota. Без них невозможно корректно прописать кнопку в блоке управления. В случае отсутствия опыта работы с электрикой автомобиля рекомендуется приобрести макетную плату для тестирования схемы перед окончательным монтажом. Это позволит избежать коротких замыканий и выхода из строя штатной электроники.

Не экономьте на крепеже: саморезы с потайной головкой 3×12 мм для фиксации кнопки, болты М5 с гроверными шайбами для заземления, а также герметик для электроники (например, Dow Corning 3145) для защиты контактов от влаги. Если автомобиль оборудован системой бесключевого доступа, убедитесь, что комплект кнопки поддерживает интеграцию с иммобилайзером – иначе потребуется дополнительный модуль обхода (VAG 4D0905852A для VW или Toyota 89780-0E010).

Как правильно демонтировать замок зажигания перед установкой

Отключите аккумуляторную батарею, сняв клемму «минус» ключом на 10 мм. Это исключит короткое замыкание при работе с проводкой и предотвратит случайное срабатывание подушек безопасности на некоторых моделях. Подождите 5–10 минут, если автомобиль оснащён системой SRS – конденсаторы в цепи разрядятся.

Снимите кожух рулевой колонки, открутив 2–4 винта под крестовую или Torx T20. На большинстве автомобилей кожух состоит из двух половин: верхней и нижней. Аккуратно отсоедините их, потянув вниз, чтобы не повредить защёлки. Если мешает рулевое колесо, опустите колонку в нижнее положение регулировкой.

Найдите разъём замка зажигания – обычно это 4–8-контактный штекер с фиксатором. Нажмите на защёлку и отсоедините его, потянув строго по оси, чтобы не погнуть контакты. На некоторых моделях (например, Toyota, Nissan) разъём скрыт под дополнительной пластиковой крышкой, которую нужно снять предварительно.

Открутите крепёжные болты замка. В большинстве случаев используются два болта с отрывными головками (срывные болты) под ключ на 10 мм или специальный шестигранник. Если головки сорваны, высверлите их сверлом 6–8 мм, удерживая замок от проворачивания плоской отвёрткой в личинке. На старых автомобилях (ВАЗ, ГАЗ) болты могут быть под обычную головку.

Проверните ключ в замке в положение «ACC» или «ON», если личинка не вынимается. В некоторых системах (например, Ford, Mazda) замок фиксируется штифтом, который освобождается только при определённом положении ключа. Если ключ утерян, высверлите личинку сверлом 4–5 мм, начиная с центра, чтобы не повредить корпус замка.

Извлеките замок, потянув его на себя или слегка покачивая из стороны в сторону. На автомобилях с иммобилайзером (VAG, BMW) может потребоваться отсоединить дополнительный разъём антенны или датчика. Проверьте состояние контактной группы – при наличии окислов или подгораний замените её вместе с замком, чтобы избежать проблем с запуском после установки кнопки.

Перед установкой нового узла сравните длину и диаметр крепёжных болтов со старыми. Используйте новые срывные болты, если они шли в комплекте с замком, или замените их на обычные с контргайками. Затягивайте болты равномерно, не перетягивая, чтобы не деформировать корпус замка. После сборки проверьте работу всех положений ключа и отсутствие люфта.

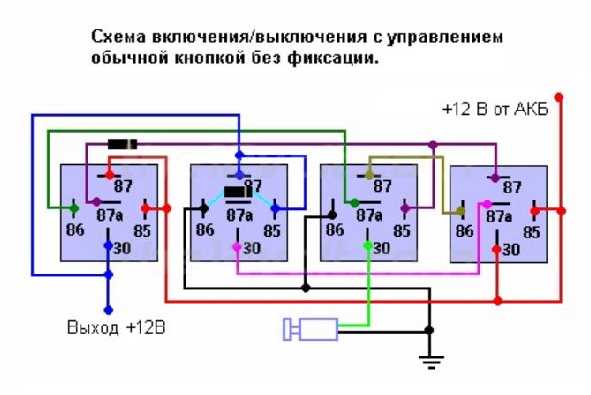

Подключение проводки кнопки к штатной электрической системе

Перед началом работ отключите клемму «минус» аккумулятора. Определите точки подключения в соответствии с электрической схемой вашего автомобиля: обычно это цепи зажигания (IGN), стартера (ST), аксессуаров (ACC) и постоянного питания (12V+). Для большинства моделей потребуется врезка в жгут замка зажигания или блок предохранителей. Используйте мультиметр в режиме прозвонки для идентификации проводов – напряжение на IGN должно появляться при повороте ключа в положение «ON», на ST – при прокрутке стартера. Подключайте провода кнопки параллельно штатным цепям через обжимные клеммы типа «мама» или пайку с термоусадкой.

1. Подключите провод кнопки «+12V» к постоянному питанию (например, к проводу от аккумулятора через предохранитель на 10А).
2. Соедините выход кнопки «IGN» с проводом зажигания в жгуте замка (цвет зависит от марки: у Toyota – чёрно-жёлтый, у VAG – красный).
3. Для функции старта подведите провод «ST» к цепи стартера, используя реле 40А, если штатная проводка не рассчитана на дополнительную нагрузку.
4. Проверьте работу системы: при нажатии кнопки должно включаться зажигание, при удержании более 1 секунды – запускаться стартер.
5. Изолируйте все соединения двойной термоусадкой или изолентой 3M Super 33+.

Настройка иммобилайзера и обходчика для корректной работы

Первым шагом проверьте совместимость обходчика с иммобилайзером вашего автомобиля. Для большинства систем подходят универсальные модули, такие как Fortin EVO-ALL или Pandora DTM, но для некоторых моделей (например, Toyota с иммобилайзером Smart Key) потребуются специализированные решения. Уточните протокол связи (CAN, LIN, K-Line) и частоту чипа транспондера (125 кГц или 13,56 МГц) – ошибка в выборе приведёт к постоянным сбоям при запуске.

Настройте обходчик через диагностический сканер или ПО производителя. Для Fortin EVO-ALL потребуется программа EVO-ALL Configurator, где указывается тип транспондера (например, ID46 для большинства европейских авто) и режим работы (пассивный или активный). В активном режиме обходчик постоянно эмулирует сигнал ключа, что увеличивает риск ложных срабатываний иммобилайзера – используйте его только при необходимости.

Проверьте корректность работы иммобилайзера после установки. Запустите двигатель штатным ключом, затем выключите зажигание и попробуйте завести автомобиль кнопкой старт-стоп. Если мотор глохнет через 2–3 секунды, проблема в синхронизации обходчика с блоком управления. В этом случае сбросьте настройки иммобилайзера через диагностику (например, для BMW – команда «Reset EWS» в INPA) и повторите программирование.

Для автомобилей с бесключевым доступом (Keyless Go) используйте обходчики с поддержкой динамического кода, такие как iDataStart или Autowatch Ghost. Эти устройства генерируют уникальный сигнал при каждом запуске, предотвращая повторное использование перехваченного кода. Подключите их к CAN-шине через адаптер (например, Y-cable для Mercedes W221) и активируйте режим «Rolling Code» в настройках.

Изолируйте обходчик от электромагнитных помех. Разместите его на расстоянии не менее 30 см от блока управления двигателем и высоковольтных проводов. Для дополнительной защиты используйте ферритовые кольца на кабелях питания и сигнальных линиях. В автомобилях с системой Start-Stop (например, Ford Focus 3) отключите функцию «Экономия энергии» в настройках бортового компьютера – она может прерывать питание обходчика при остановке двигателя.

Запрограммируйте резервный транспондер на случай сбоя обходчика. Для этого используйте программатор (например, Tango или Zed-Bull) и чистый ключ с совместимым чипом. Введите его в режим обучения через диагностический разъём (для Audi A4 B8 – последовательность: зажигание ON, педаль тормоза нажата 5 раз, зажигание OFF). Храните резервный ключ в металлическом экранированном кейсе, чтобы избежать случайной активации.

После завершения настройки проведите тест на устойчивость к помехам. Запустите двигатель и включите все потребители энергии (фары, обогрев, кондиционер). Если обороты двигателя начинают плавать или появляются ошибки по CAN-шине, проверьте качество заземления обходчика и целостность экранирования кабелей. Для автомобилей с турбонаддувом (например, Subaru WRX) дополнительно установите стабилизатор напряжения на 12 В – скачки при работе турбины могут сбивать настройки иммобилайзера.

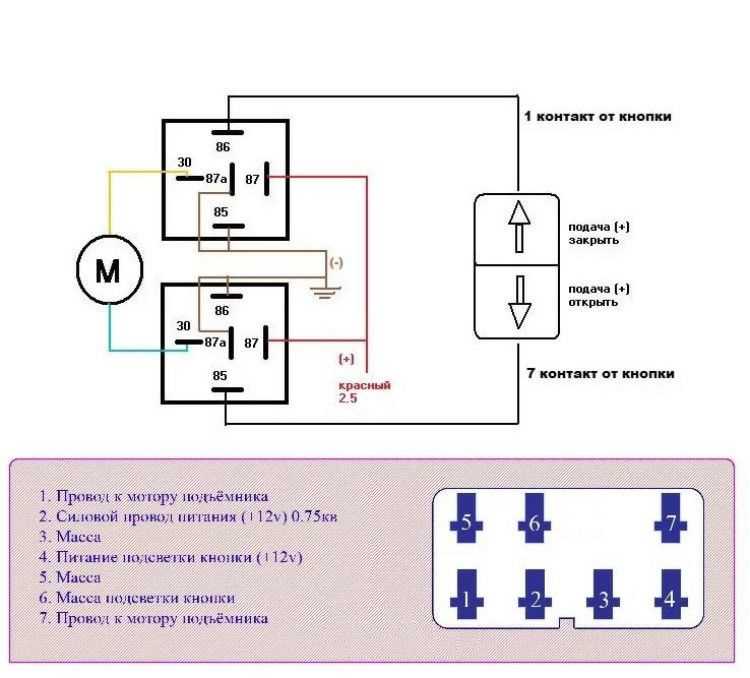

Установка и крепление кнопки в салоне автомобиля

Выбор места для кнопки зависит от эргономики и доступности. Оптимальные зоны: центральная консоль рядом с селектором КПП, панель приборов слева от руля или на торпедо в пределах 30–40 см от водителя. Избегайте участков, закрываемых руками при переключении передач или регулировке зеркал. Перед сверлением проверьте толщину пластика – для большинства кнопок достаточно 3–5 мм, но в местах с подогревом или проводкой глубина может достигать 15–20 мм.

Для фиксации используйте клей-герметик типа 3M VHB или двухкомпонентный эпоксидный состав. Нанесите его по периметру кнопки слоем 1–1,5 мм, прижмите на 60 секунд с усилием 2–3 кг. Альтернатива – саморезы 2,5×10 мм с пресс-шайбой, если пластик толще 5 мм. В таблице ниже приведены параметры крепежа для разных типов панелей:

Подключение кнопки требует пайки или обжимных клемм типа «мама» 2,8 мм. Сечение проводов – не менее 1,5 мм² для сигнальных цепей и 2,5 мм² для силовых. Изолируйте соединения термоусадочной трубкой с клеевым слоем, избегайте скруток. При монтаже в двери или подлокотнике используйте гофрированную трубку диаметром 10–12 мм для защиты проводки от перетирания.

После установки проверьте усилие нажатия – оно должно быть в пределах 1,5–2,5 Н. Если кнопка проваливается или заедает, подложите под нее шайбу толщиной 0,5–1 мм. Для кнопок с подсветкой используйте резисторы 220–470 Ом, чтобы избежать перегрева светодиодов. Зафиксируйте провода пластиковыми хомутами с шагом 15–20 см, избегая натяжения и перегибов под углом менее 90°.

Проверка работоспособности системы после подключения

Первым этапом тестирования станет проверка питания модуля кнопки. Подключите мультиметр в режиме измерения постоянного напряжения (20 В) к контактам «+12 В» и «масса» на разъеме кнопки. При включенном зажигании показания должны составлять 11,8–14,5 В. Если напряжение отсутствует или ниже 11 В, проверьте предохранитель (обычно 10–15 А) и целостность проводки от блока управления или замка зажигания.

Далее убедитесь в корректной работе иммобилайзера. Вставьте ключ в замок зажигания (если система его поддерживает) или поднесите транспондер к считывателю. Светодиод на кнопке или панели приборов должен мигнуть зеленым цветом. Если индикация отсутствует или горит красным, перепрограммируйте ключ с помощью диагностического сканера (например, Launch X431) по протоколу производителя.

Проверьте последовательность активации системы. Нажмите педаль тормоза (для автоматической коробки) или выжмите сцепление (для механики) и удерживайте кнопку «Старт/Стоп» 0,5–1 секунду. Двигатель должен запуститься без задержек. Если стартер крутит, но мотор не заводится, проверьте сигнал с кнопки на входе блока управления двигателем (БУД) – напряжение должно падать с 12 В до 0 В при нажатии.

Протестируйте функцию остановки двигателя. На холостом ходу нажмите кнопку кратковременно (0,3–0,5 с). Двигатель должен заглохнуть, а индикация на панели погаснуть. Если мотор продолжает работать, проверьте цепь «ACC» на разъеме кнопки – при нажатии напряжение должно пропадать. Также убедитесь, что БУД получает сигнал «IGN OFF» через CAN-шину.

Оцените реакцию системы на нештатные ситуации. Попробуйте запустить двигатель без нажатой педали тормоза/сцепления. Кнопка не должна реагировать, а на панели может появиться предупреждение (например, «Нажмите педаль тормоза»). Если запуск происходит, проверьте подключение концевика педали – он должен замыкать цепь на массу при нажатии.

Проверьте стабильность работы при низком напряжении бортовой сети. Подключите нагрузочную вилку к аккумулятору и снизьте напряжение до 10,5 В. Попробуйте запустить двигатель. Если кнопка не реагирует или стартер крутит вяло, замените аккумулятор или проверьте генератор. Для систем с дополнительным реле стартера убедитесь, что оно срабатывает при напряжении не ниже 9 В.

Завершите проверку диагностикой ошибок. Подключите сканер к OBD-II разъему и считайте коды неисправностей. Обратите внимание на ошибки, связанные с иммобилайзером (например, P0513), цепями зажигания (P0335) или CAN-шиной (U0100). Сбросьте ошибки и повторите тестирование. Если коды появляются повторно, проверьте соответствующие цепи с помощью осциллографа или замените неисправные компоненты.

Типичные ошибки при монтаже и способы их устранения

Первая распространённая ошибка – неправильное подключение проводки к блоку управления двигателем (ЭБУ). Часто путают контакты ACC, IGN и START, что приводит к некорректной работе системы или полному отказу запуска. Проверяйте схему подключения по мануалу автомобиля: ACC (аксессуары) – жёлтый провод, IGN (зажигание) – красный, START (стартер) – обычно толстый провод с реле. Используйте мультиметр для прозвонки цепей перед подключением – напряжение на ACC должно появляться при повороте ключа в первое положение, на IGN – во второе, на START – при прокрутке стартера.

Вторая проблема – игнорирование штатных предохранителей и реле. Многие устанавливают кнопку напрямую, минуя заводские защитные элементы, что грозит коротким замыканием и возгоранием проводки. Всегда интегрируйте систему в существующие цепи предохранителей: например, для цепи IGN используйте предохранитель на 10–15 А, для START – реле с номиналом не менее 30 А. Если автомобиль оборудован иммобилайзером, подключайте кнопку после его обхода, иначе двигатель не запустится даже при правильной схеме.

• Неправильная фиксация кнопки: крепление на двухсторонний скотч или саморезы без учёта вибраций приводит к выпадению кнопки или обрыву проводов. Используйте металлические кронштейны или штатные посадочные места (например, заглушку прикуривателя). Провода закрепляйте пластиковыми хомутами к жгутам автомобиля, избегая натяжения.
• Отсутствие тестирования под нагрузкой: проверка только на заглушенном двигателе не выявит проблемы с падением напряжения. Запустите двигатель и убедитесь, что кнопка не перегревается, а реле не щёлкает хаотично. При падении напряжения ниже 11 В во время старта замените провода на сечение не менее 2,5 мм².
• Игнорирование сигнализации: если автомобиль оснащён охранной системой, кнопка может конфликтовать с её модулем. Подключайтесь к CAN-шине через адаптер (например, iDataLink) или используйте отдельный канал сигнализации для имитации штатного ключа.
