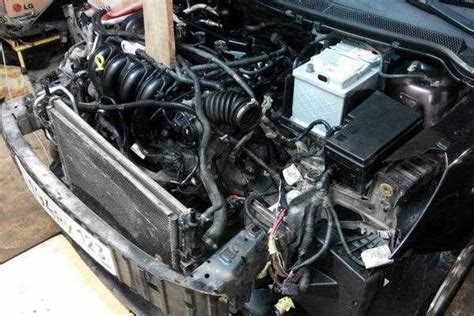

Как снять вентилятор охлаждения форд фокус 2

Вентилятор охлаждения на Форд Фокус 2 (2004–2011 гг.) – критически важный элемент системы, отвечающий за поддержание температуры двигателя в диапазоне 90–105°C. При выходе из строя (характерные признаки: постоянный шум, отсутствие реакции на включение кондиционера или перегрев при стоянии в пробке) замена становится неизбежной. Оригинальный вентилятор (артикул 1473242 или 1712549) служит 80–120 тыс. км, но неоригинальные аналоги (например, Hella 8EL 009 403-001) часто требуют замены уже через 50–70 тыс. км.

Работы занимают 1,5–2 часа при наличии базового набора инструментов: торцевые головки 8, 10, 13 мм, отвёртка с плоским жалом, пассатижи и домкрат. Перед началом отсоедините клемму аккумулятора – вентилятор подключён напрямую к бортовой сети, и случайное замыкание может повредить блок управления. Сливать антифриз не обязательно, но при демонтаже радиатора (если требуется доступ к нижнему креплению) подготовьте ёмкость на 5–7 литров.

На моделях с двигателями 1.6 (115 л.с.) и 2.0 (145 л.с.) вентилятор крепится к радиатору тремя болтами (два сверху, один снизу), а на 1.8 (125 л.с.) – дополнительно фиксируется пластиковыми защёлками. Разъём питания имеет ключ, исключающий неправильное подключение, но при установке нового вентилятора проверьте целостность уплотнительного кольца на разъёме – попадание влаги вызывает коррозию контактов и сбои в работе.

После установки запустите двигатель, дождитесь прогрева до 95°C и убедитесь, что вентилятор включается автоматически. Если этого не происходит, проверьте предохранитель F34 (30A) в монтажном блоке под капотом и реле K20. На машинах с кондиционером вентилятор должен запускаться при включении климат-контроля даже на холодном двигателе – это нормальный режим работы.

Необходимые инструменты и запчасти для замены вентилятора

Для замены вентилятора охлаждения на Форд Фокус 2 потребуется набор торцевых головок (10, 13 мм) и трещотка с удлинителем – без них не снять крепления радиатора и кожуха вентилятора. Обязателен ключ TORX T25 для откручивания винтов, фиксирующих электрический разъем и пластиковые защелки. Шестигранник на 5 мм пригодится для демонтажа нижних креплений радиатора, если они предусмотрены конструкцией. Не забудьте плоскую отвертку с тонким жалом – она поможет аккуратно отсоединить клипсы проводки и защелки кожуха.

Запасная часть – оригинальный вентилятор охлаждения (артикул 1473188 для моделей с двигателем 1.6 л или 1473189 для 2.0 л) или качественный аналог от Hella (530 001 011-01) либо Valeo (807 001). Проверьте совместимость по VIN-коду – на дорестайлинговых и рестайлинговых версиях могут быть различия в креплениях. Для подстраховки купите новые резиновые подушки (артикул 1323757) – старые часто трескаются при демонтаже.

Дополнительно пригодится мультиметр для проверки сопротивления нового вентилятора (должно быть в пределах 0,5–1,5 Ом) и целостности проводки. Антифриз (оригинальный Ford Super Plus Premium или аналог G12++) понадобится, если при снятии радиатора произойдет утечка – сливайте его в чистую тару для повторного использования. Работайте в перчатках: острые края пластикового кожуха могут повредить руки.

Подготовка автомобиля: как безопасно снять аккумулятор и воздушный фильтр

Для доступа к воздушному фильтру снимите крышку корпуса, расположенную над двигателем. На моделях с 1.6-литровым мотором она крепится четырьмя защелками по периметру – подденьте их плоской отверткой, начиная с передней части. На 2.0-литровых версиях потребуется открутить два винта Torx T25 в задней части крышки. Извлеките фильтр, потянув его вверх под углом 45 градусов, чтобы не повредить резиновый уплотнитель.

Отсоедините разъем датчика массового расхода воздуха (ДМРВ), расположенный на патрубке между фильтром и дроссельной заслонкой. Нажмите на фиксатор пальцами и потяните разъем в сторону – не используйте инструменты, чтобы не сломать пластиковые защелки. Патрубок крепится хомутом с винтом под ключ на 7 мм; ослабьте его, но не снимайте полностью, если не планируете замену фильтра.

При снятии аккумулятора запомните положение клемм: «плюс» обозначен красным цветом и символом «+», «минус» – черным с «–». Если клеммы окислены, очистите их металлической щеткой и обработайте специальным спреем для контактов. Не допускайте попадания грязи или влаги на открытые клеммы аккумулятора – это может вызвать утечку тока или коррозию.

Воздушный фильтр на Форд Фокус 2 меняется каждые 15–20 тысяч км, но при работе в пыльных условиях проверяйте его состояние чаще. Если фильтр сильно загрязнен, продуйте его сжатым воздухом или замените – забитый фильтр увеличивает расход топлива на 5–10%. При установке нового следите, чтобы уплотнительная резинка плотно прилегала к корпусу, иначе неочищенный воздух попадет в двигатель.

После снятия аккумулятора сбросьте настройки бортового компьютера: удерживайте кнопку «Trip» на приборной панели 5–10 секунд при включенном зажигании. Это восстановит параметры расхода топлива и адаптивных систем. При обратной установке аккумулятора сначала подключите «плюс», затем «минус» – обратный порядок может вызвать искрение и повреждение электроники.

Демонтаж старого вентилятора: отсоединение проводки и креплений

Перед началом работ отключите аккумулятор, сняв клемму «минус». На Форд Фокус 2 вентилятор охлаждения расположен за радиатором, поэтому для доступа к нему потребуется демонтировать передний бампер или открутить его нижние крепления, чтобы отогнуть вниз. Разъем проводки вентилятора находится с правой стороны (по ходу движения) – нажмите на фиксатор и потяните колодку на себя, избегая резких движений, чтобы не повредить контакты.

Крепление вентилятора к радиатору осуществляется четырьмя болтами под ключ на 8 мм. Два верхних болта расположены в зоне видимости, два нижних – за радиатором, их проще откручивать с помощью удлинителя и головки. Придерживайте вентилятор при откручивании последнего болта, чтобы он не упал. Если болты прикипели, используйте проникающую смазку (например, WD-40) и выждите 10–15 минут перед повторной попыткой.

• Проверьте состояние резиновых втулок на крепежных шпильках – при износе замените их, чтобы избежать вибраций.
• Отсоединяя проводку, осмотрите провода на предмет оплавления или трещин; при обнаружении дефектов замените жгут.
• Если вентилятор не вынимается свободно, аккуратно покачайте его из стороны в сторону, не прилагая чрезмерных усилий к лопастям.

После снятия вентилятора очистите посадочное место на радиаторе от грязи и остатков старого герметика. Осмотрите радиатор на наличие повреждений или подтеканий – трещины или деформации могут потребовать его замены. При установке нового вентилятора убедитесь, что он плотно прилегает к радиатору, а болты затянуты с моментом 8–10 Н·м.

Проверка состояния радиатора и патрубков перед установкой нового вентилятора

Оцените состояние патрубков: на них не должно быть вздутий, трещин или размягчённых участков. Особое внимание – местам соединений с радиатором и термостатом. Патрубки старше 5 лет или с пробегом свыше 80 000 км рекомендуется заменить, даже если визуально они выглядят исправными. Проверьте хомуты: ржавчина или ослабление затяжки приводят к подсосу воздуха, что нарушает циркуляцию охлаждающей жидкости. Затяните хомуты с моментом 3–4 Н·м, используя динамометрическую отвёртку.

Прозрачность антифриза – индикатор состояния системы. Если жидкость мутная, с осадком или ржавым оттенком, слейте её полностью и промойте систему дистиллированной водой. Наличие масляных пятен на поверхности антифриза в расширительном бачке свидетельствует о пробитой прокладке ГБЦ – в этом случае замена вентилятора не решит проблему перегрева. Проверьте уровень жидкости: он должен находиться между метками MIN и MAX на бачке при холодном двигателе.

Запустите двигатель и прогрейте до включения вентилятора. Наблюдайте за патрубками: они должны равномерно нагреваться без резких перепадов температуры. Если верхний патрубок горячий, а нижний холодный – вероятно, заклинил термостат. При появлении пузырьков воздуха в расширительном бачке или шипении из-под крышки радиатора диагностируйте систему на наличие воздушных пробок. Удалите воздух через специальный клапан на корпусе термостата или путём подъёма передней части автомобиля на 15–20 см.

Установка нового вентилятора: правильное подключение и фиксация

Перед монтажом нового вентилятора проверьте соответствие разъёмов питания и датчика температуры. На Форд Фокус 2 используются два типа коннекторов: трёхконтактный для электродвигателя (чёрный, жёлтый и зелёный провода) и двухконтактный для термодатчика (коричневый и белый). Нанесите на контакты тонкий слой диэлектрической смазки, чтобы предотвратить окисление. Убедитесь, что фишка датчика температуры входит в гнездо без перекосов – неправильная посадка может привести к ложным срабатываниям системы охлаждения.

Закрепите вентилятор на радиаторе с помощью четырёх болтов М6 с шайбами – момент затяжки 8–10 Н·м. Используйте динамометрический ключ, чтобы избежать деформации пластикового корпуса. Перед окончательной фиксацией проверьте зазор между лопастями и радиатором: он должен составлять 3–5 мм по всей окружности. При меньшем расстоянии возможен контакт лопастей с сотами, при большем – снижение эффективности обдува.

Подключите разъёмы в строгой последовательности: сначала термодатчик, затем силовой коннектор. Запустите двигатель и проконтролируйте включение вентилятора при достижении температуры охлаждающей жидкости 95–98°C. Если вентилятор не активируется, проверьте предохранитель F34 (30 А) и реле R19 в монтажном блоке под капотом. При необходимости прозвоните цепь мультиметром – сопротивление обмотки электродвигателя должно быть в пределах 0,5–1,2 Ом.

Сборка узлов в обратном порядке: что важно не упустить

Перед установкой вентилятора проверьте состояние резиновых демпферов на кронштейнах крепления. На Форд Фокус 2 используются демпферы с артикулом 1471854 – их износ приводит к вибрации и преждевременному выходу подшипников из строя. Если резина потрескалась или потеряла эластичность, замените детали новыми. Нанесите на демпферы тонкий слой силиконовой смазки для защиты от пересыхания.

При подключении электрического разъема вентилятора убедитесь, что фиксатор защелкнулся с характерным щелчком. На разъеме есть ключ – выступ, который должен совпасть с пазом на ответной части. Принудительное соединение без совмещения приведет к повреждению контактов. Проверьте целостность проводов: на моделях 2005–2007 годов часто перетирается изоляция у основания разъема из-за контакта с кромкой радиатора.

После установки вентилятора на радиатор затяните болты крепления в последовательности «крест-накрест» с моментом 8–10 Н·м. Используйте динамометрический ключ – превышение момента вызывает деформацию пластикового корпуса, недостаточный – люфт и стук на неровностях. Болты имеют резьбу M6x1,0 и длину 20 мм; при потере замените на аналогичные с каталожным номером 1122302.

При монтаже бампера обратите внимание на зазоры между его нижней кромкой и радиаторной решеткой. На Форд Фокус 2 допустимый зазор – 3–5 мм. Если бампер смещен, проверьте:

• состояние направляющих штифтов на кузове (артикул 1385554);
• целостность пластиковых защелок крепления (артикул 1475965);
• правильность установки усилителя бампера (артикул 1475963).

Несоосность приводит к трению бампера о вентилятор при движении.

Подключая датчик температуры охлаждающей жидкости, нанесите на резьбу тонкий слой герметика Loctite 574. Датчик (артикул 1253262) вкручивается в корпус термостата с моментом 15–18 Н·м. Перетяжка вызывает трещину в алюминиевом корпусе, недотяжка – утечку антифриза. После сборки залейте охлаждающую жидкость до уровня «MAX» на расширительном бачке и удалите воздух из системы через клапан на патрубке радиатора.

Запустите двигатель и прогрейте до включения вентилятора. Проверьте:

1. отсутствие посторонних шумов (скрежет, гул) при работе вентилятора;
2. герметичность соединений системы охлаждения (особенно у датчика и патрубков);
3. показания температуры на приборной панели – после включения вентилятора стрелка должна стабилизироваться в диапазоне 90–95°C.

Если вентилятор не включается, прозвоните цепь мультиметром: сопротивление обмотки должно быть 10–12 Ом, а напряжение на разъеме при работающем двигателе – 12 В при температуре выше 97°C.

Тестирование работы вентилятора после замены и поиск возможных неисправностей

После установки нового вентилятора охлаждения на Форд Фокус 2 проверьте его работоспособность до запуска двигателя. Подключите диагностический сканер (например, ELM327 или Forscan) и активируйте вентилятор через тест исполнительных механизмов. На моделях с 2004 по 2007 год команда активации – PID 0x2000, для рестайлинговых версий (2008–2011) – PID 0x2001. Если вентилятор не запускается, проверьте предохранитель F37 (30А) в монтажном блоке под капотом и реле R1 (в том же блоке).

Запустите двигатель и прогрейте до температуры 95–100°C. Вентилятор должен включиться автоматически на первой скорости при достижении 97°C (±2°C) и на второй – при 102°C (±2°C). Если этого не происходит, измерьте напряжение на разъеме вентилятора мультиметром: на контакте 1 (красный провод) должно быть 12В, на контакте 2 (черно-желтый) – масса, на контакте 3 (серый) – управляющий сигнал от ЭБУ (5–12В при активации). Отсутствие напряжения на контакте 3 указывает на неисправность проводки или ЭБУ.

Проверьте сопротивление обмоток электродвигателя вентилятора. Отсоедините разъем и измерьте сопротивление между контактами 1 и 2: норма – 0,5–1,5 Ом. Превышение этого значения свидетельствует о межвитковом замыкании или обрыве обмотки. Также прозвоните цепь на короткое замыкание на корпус: один щуп мультиметра на контакт 1 или 2, второй – на металлический корпус вентилятора. Сопротивление должно стремиться к бесконечности.

Если вентилятор работает, но издает посторонние шумы (скрежет, гул), демонтируйте его и осмотрите крыльчатку на предмет деформации или трещин. Проверьте подшипники: при прокручивании вала вручную не должно быть заеданий или люфта более 0,5 мм. Смажьте подшипники литолом-24 или замените вентилятор при обнаружении механических повреждений. На Форд Фокус 2 используются вентиляторы двух типов: с пластиковой крыльчаткой (артикул 1337766) и алюминиевой (артикул 1473665) – уточните совместимость перед покупкой.

При нестабильной работе вентилятора (включается и выключается хаотично) проверьте датчик температуры охлаждающей жидкости (ДТОЖ). На Форд Фокус 2 он расположен на корпусе термостата. Отсоедините разъем и измерьте сопротивление датчика при разных температурах:

Отклонение от указанных значений более чем на 10% требует замены датчика. Также проверьте целостность проводки от ДТОЖ до ЭБУ: обрыв или замыкание провода (серо-красный, контакт 1 на разъеме ДТОЖ) приведет к некорректной работе вентилятора.

Если вентилятор включается только на второй скорости, проверьте резистор вентилятора (артикул 1337767), расположенный на радиаторе. Измерьте сопротивление между контактами: норма – 0,8–1,2 Ом. При обрыве резистора вентилятор будет работать только на максимальных оборотах. Также осмотрите разъем резистора на предмет окисления или оплавления контактов – это частая причина перегрева и выхода из строя.

При отсутствии реакции на команды сканера проверьте CAN-шину. Подключите осциллограф к контактам 6 (CAN-H) и 14 (CAN-L) диагностического разъема OBD-II. При включенном зажигании сигнал должен представлять собой прямоугольные импульсы амплитудой 2,5В (±0,5В) для CAN-H и 2,5В (±0,5В) для CAN-L. Отсутствие сигнала или его искажение указывает на неисправность ЭБУ или повреждение CAN-шины.

В случае, если все проверки не выявили неисправностей, но вентилятор по-прежнему не работает, замените блок управления двигателем (ЭБУ). На Форд Фокус 2 используются ЭБУ двух типов: с артикулом 1498172 (для двигателей 1.4/1.6) и 1498173 (для 1.8/2.0). Перед заменой убедитесь в отсутствии ошибок по CAN-шине и корректности прошивки (версия ПО должна соответствовать модели двигателя).
