Снятие панели приборов на Volkswagen Golf VI (1K) – задача, требующая точности и последовательности. Модель 2008–2012 годов оснащена комбинацией приборов с двумя основными вариантами крепления: на защёлках или винтах, в зависимости от комплектации. Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания или срабатывания подушек безопасности.
Инструменты, которые понадобятся: крестовая отвёртка PH2, пластиковые лопатки для демонтажа (чтобы не повредить пластик), ключ Torx T20 (для некоторых винтов). Начните с демонтажа верхней крышки рулевой колонки – она держится на двух винтах под заглушками и трёх защёлках. Аккуратно подденьте её снизу пластиковой лопаткой, избегая резких движений.
Следующий шаг – снятие декоративной накладки вокруг комбинации приборов. Она фиксируется на четырёх защёлках: две сверху и две по бокам. Потяните её на себя, начиная с верхнего края, чтобы не сломать крепления. Под накладкой расположены два винта Torx T20 – их нужно выкрутить, чтобы освободить панель приборов.
После удаления винтов потяните комбинацию приборов на себя, но не дёргайте – сзади она подключена к разъёмам. Отсоедините два электрических штекера: основной (широкий) и разъём подсветки. На основном разъёме есть фиксатор – нажмите на него пальцем, прежде чем тянуть. Если панель не снимается, проверьте наличие дополнительных винтов или скрытых защёлок под нижней кромкой.
При обратной установке убедитесь, что все разъёмы вставлены до щелчка. Перед окончательной фиксацией винтов подключите аккумулятор и проверьте работоспособность приборов. Если после сборки загорается ошибка подушки безопасности, сбросьте её с помощью диагностического сканера – это стандартная реакция на отключение разъёмов.
Какие инструменты понадобятся для демонтажа панели приборов
Для снятия панели приборов на Volkswagen Golf 6 потребуется набор Torx T15 и T20 – эти биты используются для откручивания винтов крепления облицовки и самой комбинации приборов. Без них невозможно добраться до фиксаторов, удерживающих панель в посадочном месте. Дополнительно пригодится отвёртка с плоским жалом шириной 5–7 мм для поддевания пластиковых клипс, особенно в местах стыков центральной консоли и дефлекторов.
Пластиковые монтажные лопатки или аналогичные инструменты из нейлона помогут избежать повреждения защёлок и облицовки. Их используют для аккуратного отделения панели от торпедо, начиная с нижней части, где расположены скрытые фиксаторы. Металлические инструменты применять не рекомендуется – риск поцарапать пластик или сломать крепления слишком высок.
Мультиметр с функцией прозвонки понадобится, если демонтаж связан с диагностикой электрических цепей. Перед отключением разъёмов от панели приборов проверьте наличие напряжения на контактах, чтобы исключить короткое замыкание при обратной сборке. Для работы с проводкой также пригодится набор клеммных зажимов и изолента – они нужны для временной фиксации проводов, если потребуется отсоединить шлейфы.
Фонарик с узким лучом или налобный светодиодный осветитель необходим для осмотра труднодоступных мест, например, за блоком климата или в нише под рулевой колонкой. Без хорошего освещения легко пропустить винты или защёлки, что приведёт к повреждению деталей при попытке силой снять панель.
Как отсоединить рулевую колонку перед снятием панели
Перед началом работ отключите клемму «минус» аккумулятора, чтобы исключить случайное срабатывание подушек безопасности или короткое замыкание. На Golf 6 рулевая колонка крепится к каркасу панели приборов через два болта под ключ на 13 мм – они расположены снизу, за нижним кожухом руля. Для доступа к ним снимите пластиковую накладку под рулевым колесом, поддев её плоской отвёрткой в местах защёлок.
Отсоедините разъёмы от подрулевых переключателей и датчика угла поворота руля. На Golf 6 используются два основных разъёма: один – для управления светом и дворниками (обычно серого цвета), второй – для системы стабилизации (чёрный, с фиксатором). Нажмите на фиксаторы и потяните разъёмы строго вниз, избегая перекосов, чтобы не повредить контакты.
Снимите рулевое колесо, если требуется полный демонтаж колонки. Для этого отверните центральный болт под Torx T50, удерживая руль от проворачивания. Перед снятием отметьте положение руля относительно вала маркером, чтобы при сборке сохранить правильную центровку. После откручивания болта аккуратно стяните руль с вала, покачивая его из стороны в сторону – не используйте молоток, чтобы не деформировать шлицы.
Открутите болты крепления карданного шарнира рулевого вала к рейке. На Golf 6 используется болт под шестигранник на 6 мм, расположенный под углом к полу. Для удобства доступа поверните рулевое колесо в крайнее левое положение, чтобы сместить шарнир вниз. Придерживайте вал от проворачивания, чтобы не нарушить регулировку рулевого управления.
Отсоедините тросы или электрические разъёмы от замка зажигания, если они мешают демонтажу. На моделях с механической блокировкой руля потребуется снять фиксирующий кронштейн замка, открутив два болта под Torx T20. На автомобилях с электронным замком достаточно отключить разъём, предварительно разблокировав фиксатор.
Проверьте наличие дополнительных креплений колонки к поперечине панели. На некоторых модификациях Golf 6 присутствует третий болт сбоку, за блоком предохранителей – его можно обнаружить только после частичного демонтажа нижней облицовки. Если болт не откручивается, обработайте резьбу проникающей смазкой и выждите 10–15 минут.
После откручивания всех креплений аккуратно опустите рулевую колонку вниз, избегая резких движений. Если колонка не снимается, проверьте наличие скрытых защёлок или проводов, которые могли остаться подключёнными. При сборке затягивайте болты крепления с моментом 25 Н·м, чтобы избежать люфта или перетяжки.
Пошаговая инструкция по снятию декоративных накладок и облицовки
Перед началом работ отключите клемму «минус» аккумулятора, чтобы исключить случайное срабатывание подушек безопасности или короткое замыкание. Подготовьте инструменты: пластиковые монтажные лопатки (2–3 шт.), отвёртку с плоским жалом шириной 5 мм, крестовую отвёртку PH2 и магнит для извлечения мелких деталей.
Снимите верхнюю накладку рулевой колонки. Для этого:
- Поверните руль на 90° влево, чтобы открыть доступ к двум скрытым защёлкам под облицовкой.
- Вставьте пластиковую лопатку в щель между накладкой и панелью, начиная с левой стороны, и аккуратно отщёлкните фиксаторы, двигаясь по периметру.
- Отсоедините разъём подсветки замка зажигания, потянув его на себя с усилием 2–3 кг.
Демонтируйте нижнюю часть облицовки рулевой колонки. Здесь расположены три винта под крестовую отвёртку PH2: два по бокам и один в центре под заглушкой. Заглушку подденьте отвёрткой с плоским жалом, затем выкрутите винты. После этого накладка снимется без сопротивления – тяните её вниз и на себя.

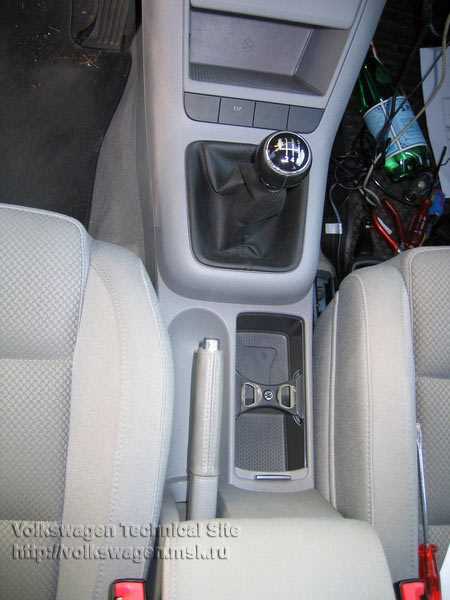

Переходите к центральной консоли. Начните с декоративной рамки вокруг магнитолы или заглушки. Вставьте лопатку в верхний левый угол и, придерживая пальцами, отщёлкните фиксаторы по часовой стрелке. У Golf 6 рамка крепится на четырёх защёлках: две сверху, две снизу. Не тяните за провода антенны или USB-разъёма – они могут остаться в панели.
Снимите накладку вокруг климат-контроля. Подденьте её снизу пластиковой лопаткой, затем отсоедините разъём кнопки аварийной сигнализации (если есть). Накладка держится на шести защёлках: по две с каждой стороны и две сверху. Избегайте резких движений – пластик хрупкий при температуре ниже +10°C.
Демонтируйте боковые накладки панели приборов. Для этого:
- Откройте дверь водителя или пассажира.
- Найдите пластиковую заглушку в нижней части накладки (рядом с дверным уплотнителем) и снимите её.
- Выкрутите один винт под заглушкой (PH2).
- Потяните накладку на себя, начиная с нижнего угла, чтобы отщёлкнуть фиксаторы.
- Отсоедините разъём подсветки (если предусмотрен).
Проверьте все снятые детали на наличие повреждений. Очистите посадочные места от пыли и грязи сжатым воздухом или мягкой кистью. При обратной установке сначала защёлкивайте верхние фиксаторы, затем нижние, чтобы избежать перекосов. Винты затягивайте с моментом 1,5–2 Н·м – превышение приведёт к трещинам пластика.
Как правильно отключить электрические разъемы панели приборов
Перед отсоединением разъемов на панели приборов Golf 6 отключите минусовую клемму аккумулятора. Это предотвратит короткое замыкание и срабатывание подушек безопасности. Основные разъемы расположены на задней стороне панели: 32-контактный (белый), 16-контактный (черный) и 4-контактный (для подсветки). Нажмите на фиксаторы пальцами или плоской отверткой, удерживая корпус разъема, чтобы избежать повреждения контактов.
Для 32-контактного разъема используйте тонкий пластиковый клин или специальный инструмент для снятия фиксаторов. Вставьте его в паз сбоку разъема и аккуратно отожмите защелку, одновременно потянув разъем на себя. Не прилагайте чрезмерных усилий – корпус пластиковый и может треснуть. Черный 16-контактный разъем имеет боковую защелку, которую нужно нажать большим пальцем, после чего разъем легко вынимается.
| Тип разъема | Цвет | Количество контактов | Особенности отключения |
|---|---|---|---|
| Основной | Белый | 32 | Фиксатор сбоку, требует инструмента |
| Дополнительный | Черный | 16 | Боковая защелка, нажимается пальцем |
| Подсветка | Прозрачный/серый | 4 | Простая защелка, вытягивается без инструмента |
После отсоединения разъемов осмотрите контакты на наличие окисления или повреждений. При необходимости очистите их спиртом и мягкой щеткой. Подключение выполняйте в обратном порядке: сначала вставьте разъем до щелчка, затем зафиксируйте защелку. Убедитесь, что все разъемы плотно сидят, иначе возможны ошибки в работе приборов.
Особенности демонтажа креплений панели на Гольф 6
Панель приборов на Volkswagen Golf 6 фиксируется семью основными точками крепления: две пластиковые защёлки в нижней части, три винта Torx T20 под декоративными заглушками и два болта M6 под рулевой колонкой. Первым шагом снимают нижний кожух рулевой колонки, откручивая два винта под шестигранник на 5 мм. Это открывает доступ к болтам, которые удерживают каркас панели.
Защёлки в нижней части панели требуют осторожного обращения – их легко сломать при резком рывке. Для безопасного демонтажа используют пластиковую лопатку или тонкую отвёртку, обёрнутую изолентой. Начинают с центральной консоли, постепенно отщёлкивая крепления по направлению к краям. Сила нажатия не должна превышать 3–4 кг, иначе пластик треснет.
Винты Torx T20 под заглушками расположены в трёх местах: слева и справа от блока климат-контроля, а также под заглушкой в центральном воздуховоде. Заглушки снимают аккуратно, поддевая их с нижнего края. После откручивания винтов панель остаётся держаться только на верхних креплениях и электрических разъёмах.
Верхние крепления панели – это металлические кронштейны, прикрученные к кузову двумя болтами M8. Для доступа к ним требуется снять накладку лобового стекла, которая держится на клипсах и одном винте Torx T25. Болты M8 откручивают головкой на 13 мм с удлинителем, так как пространство ограничено.
Электрические разъёмы под панелью приборов включают коннекторы к комбинации приборов, блоку управления климатом и подушке безопасности пассажира. Перед отсоединением обязательно отключают аккумулятор, чтобы избежать срабатывания ошибок в системе. Разъёмы имеют фиксаторы, которые нужно нажать или потянуть в зависимости от типа.
При снятии панели важно учитывать положение жгутов проводки. Они проходят через отверстия в каркасе и могут зацепиться за крепления. Рекомендуется заранее освободить провода, аккуратно вытягивая их из фиксаторов. Особое внимание уделяют жгуту подушки безопасности – его повреждение приведёт к необходимости замены модуля.
Каркас панели дополнительно фиксируется пластиковыми направляющими в торпедо. При демонтаже их легко повредить, если тянуть панель под углом. Правильное движение – равномерное вытягивание на себя с одновременным подъёмом вверх. Если панель не поддаётся, проверяют все крепления на предмет пропущенных винтов или защёлок.
После снятия панели осматривают металлический каркас на наличие коррозии или деформаций. Часто в местах крепления болтов M8 образуется ржавчина, что ослабляет фиксацию. При обнаружении повреждений рекомендуется обработать участки преобразователем ржавчины и нанести антикоррозийное покрытие перед обратной сборкой.

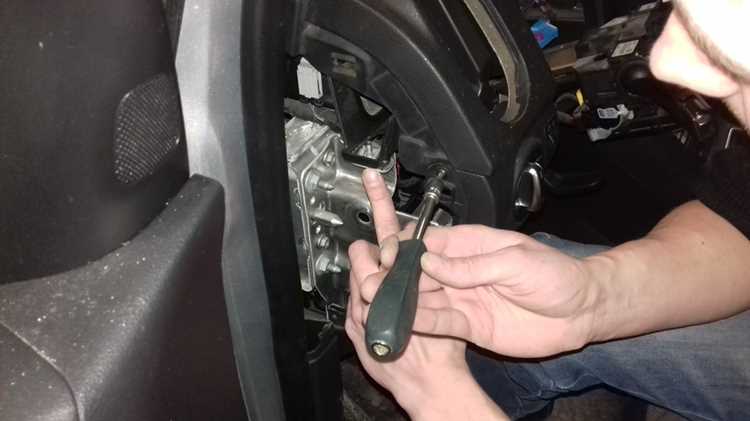

Что делать, если панель приборов не снимается с первого раза
На Golf 6 панель приборов фиксируется на четырёх пластиковых защёлках: две сверху и две снизу. Если она не поддаётся, проверьте, не упираются ли провода в заднюю часть корпуса. Часто мешает жгут подключения к блоку управления климатом – его нужно аккуратно отвести в сторону, не отсоединяя разъём.
Не применяйте силу к углам панели. Защёлки изготовлены из хрупкого пластика (поликарбонат с добавлением стекловолокна) и ломаются при чрезмерном давлении. Вместо этого попробуйте раскачивать панель из стороны в сторону, одновременно поддевая её плоской отвёрткой с тонким жалом в местах стыков с торпедо.
- Снимите рулевое колесо и подрулевые переключатели – они ограничивают доступ к верхним защёлкам.
- Открутите два винта Torx T20 под декоративной накладкой над блоком предохранителей.
- Проверьте, не зацепился ли трос спидометра за кронштейн – на ранних моделях 2008–2010 годов это распространённая проблема.
Если панель застряла из-за деформации пластика, прогрейте места стыков строительным феном при температуре 60–70°C в течение 30–40 секунд. Тепло размягчит материал, и защёлки легче выйдут из пазов. Не перегревайте – при 90°C пластик начинает течь.
Иногда причиной становится заводской брак: одна из защёлок может быть отлита с укороченным выступом. В этом случае поможет только замена панели или доработка фиксатора эпоксидной смолой. Перед этим сфотографируйте расположение всех разъёмов – на Golf 6 их 7 штук, и перепутать их легко.
После неудачной попытки осмотрите защёлки на наличие трещин. Если они целы, смажьте их силиконовой смазкой и дайте постоять 10–15 минут. Повторите попытку, начиная с нижних креплений – они обычно слабее верхних и легче поддаются.
