Как сделать сабвуфер своими руками в машину

Качественный бас в автомобиле – это не роскошь, а результат точного расчёта и правильного монтажа. Стандартные динамики редко воспроизводят частоты ниже 60 Гц, а для полноценного звучания нужны 30–50 Гц. Сабвуфер решает эту проблему, но готовые решения часто переоценены или не подходят под конкретный салон. Собрать его самостоятельно дешевле на 30–50% и позволяет учесть особенности акустики машины: объём багажника, материал обшивки, расположение сидений.

Для сборки потребуется динамик с резонансной частотой Fs ≤ 35 Гц, усилитель мощностью 150–300 Вт RMS (в зависимости от размера динамика) и корпус объёмом 25–50 литров для 10–12-дюймовых моделей. Материал корпуса – МДФ толщиной 18–22 мм или фанера 20 мм: эти материалы гасят вибрации лучше ДСП и не деформируются от влаги. Крепёж – саморезы 4×30 мм с шагом 10–12 см, герметик для стыков и демпфирующий материал (битумный виброизол или акриловый коврик).

Главная ошибка новичков – игнорирование расчёта объёма корпуса. Для динамика 12 дюймов с параметрами Qts = 0,45 и Vas = 60 л оптимальный объём закрытого ящика составит 0,7×Vas = 42 л. Фазоинверторный корпус потребует точного подбора длины и диаметра порта: например, для частоты настройки 35 Гц при объёме 40 л нужен порт диаметром 75 мм и длиной 18 см. Ошибка в расчётах на 10% снизит КПД системы на 20–30%.

Как выбрать динамик и корпус для сабвуфера в машину

Первый шаг – определить мощность и размер динамика. Для большинства легковых автомобилей оптимальны сабвуферы диаметром 10–12 дюймов с номинальной мощностью от 200 до 500 Вт. Если усилитель выдает 300 Вт RMS, выбирайте динамик с аналогичным показателем, чтобы избежать искажений. Обратите внимание на чувствительность (SPL): модели с 88–92 дБ/Вт на метр обеспечат громкий бас при меньшей нагрузке на усилитель. Для компактных машин подойдут 8-дюймовые динамики с высокой чувствительностью, например, Pioneer TS-WX120EA (12″, 350 Вт RMS, 90 дБ).

Корпус сабвуфера зависит от типа музыки и доступного пространства. Закрытый ящик (sealed) дает точный, контролируемый бас – идеален для джаза или классики. Его объем рассчитывается по формуле: V = Vas / (Qts² × 15), где Vas – эквивалентный объем динамика, Qts – полная добротность. Для примера: динамик с Vas = 50 л и Qts = 0,4 потребует корпуса объемом ~21 л. Фазоинверторный ящик (ported) усиливает низкие частоты за счет резонанса, но требует точного расчета порта. Используйте онлайн-калькуляторы (например, WinISD) для подбора длины и диаметра порта – ошибка на 10% снизит эффективность на 30%.

Материал корпуса влияет на качество звука. МДФ толщиной 18–22 мм – стандарт для любительской сборки: он жесткий, не резонирует и легко обрабатывается. Для бюджетных вариантов подойдет фанера 15 мм, но избегайте ДСП – она впитывает влагу и деформируется. Внутренние стенки корпуса оклейте виброизоляцией (например, Bitumen или STP) слоем 2–3 мм, чтобы устранить паразитные вибрации. Углы ящика скругляйте – это снижает дифракцию и улучшает распределение звука. Для фазоинвертора используйте трубы из ПВХ или алюминия с толщиной стенки не менее 3 мм.

Проверьте совместимость динамика с корпусом по параметрам Тиля-Смолла. Ключевые значения: Fs (резонансная частота), Qts и Vas. Для закрытого ящика Qts динамика должен быть в пределах 0,3–0,5, для фазоинвертора – 0,25–0,45. Если Fs выше 50 Гц, динамик не подойдет для глубокого баса. Пример удачного сочетания: динамик Hertz ES 300.5 (Fs = 32 Гц, Qts = 0,38, Vas = 60 л) в фазоинверторном корпусе объемом 45 л с портом 75 мм × 20 см. Не экономьте на крепеже – используйте болты с широкими шайбами и герметик для стыков, чтобы исключить утечки воздуха.

Необходимые инструменты и материалы для сборки

Список инструментов зависит от конструкции сабвуфера, но базовый набор включает:

• Электролобзик или циркулярная пила с диском по дереву (зубья 3–4 мм для чистого реза)
• Шуруповёрт с набором бит (PH2, PZ2) и сверлом 3–4 мм для предварительного засверливания
• Струбцины (2–4 шт., ширина губок от 100 мм) для фиксации деталей при склейке
• Рулетка (5 м) и угольник (металлический, 300 мм) для разметки
• Наждачная бумага (зерно 80, 120, 220) или шлифмашинка для обработки кромок
• Строительный нож с выдвижным лезвием для подрезки демпфирующих материалов
• Паяльник (60 Вт) с припоем и канифолью для соединения проводов
• Мультиметр (режим измерения сопротивления и напряжения) для проверки цепей

Основной материал – МДФ толщиной 18–22 мм. Для корпуса объёмом до 50 литров достаточно листа 2500×1250 мм. Альтернатива – фанера берёзовая (15–18 мм), но она тяжелее и требует дополнительной герметизации. Избегайте ДСП: низкая плотность приводит к резонансам.

Для акустического оформления потребуются:

• Динамик (8–12 дюймов, импеданс 2–4 Ом, мощность от 200 Вт RMS)
• Клеммная колодка (внешняя, с винтовыми зажимами, сечение до 10 мм²)
• Акустический наполнитель (синтепон или полиэфирное волокно, плотность 150–200 г/м³)
• Демпфирующий материал (битумные листы или мастика, например, Bitumast)
• Саморезы по дереву (3,5×30 мм для сборки, 4,2×50 мм для крепления динамика)
• Клей ПВА (D3 или D4, водостойкий) для герметизации стыков

Проводка должна соответствовать мощности усилителя. Для системы до 500 Вт используйте кабель сечением 8–10 AWG (медный, многожильный). Разъёмы – типа SpeakON NL4 или banana (позолоченные контакты). Изоляция проводов – силиконовая, устойчивая к вибрации и температуре.

Для герметизации портов фазоинвертора подойдёт ПВХ-труба диаметром 75–100 мм (длина зависит от расчётов в программе WinISD). Альтернатива – готовые пластиковые порты с фланцами (например, Dayton Audio PAF-3). При установке трубы обязательно обработайте края наждачной бумагой и загерметизируйте стыки силиконовым герметиком.

Крепёж для установки в автомобиль:

• Металлические уголки (40×40 мм, толщина 2 мм) для усиления конструкции
• Болты М6 с гайками и шайбами (длина зависит от толщины корпуса)
• Резиновые прокладки (толщина 3–5 мм) для гашения вибраций между сабвуфером и кузовом
• Крепёжные ремни (нейлоновые, ширина 25 мм) для фиксации в багажнике

Дополнительные расходники:

• Малярный скотч (для временной фиксации деталей при разметке)
• Силиконовый герметик (нейтральный, для герметизации стыков)
• Изолента (ПВХ, чёрная) для маркировки проводов
• Спирт (изопропиловый) для обезжиривания поверхностей перед склейкой

При выборе динамика обратите внимание на параметры Тиля-Смолла. Для закрытого корпуса подойдут динамики с Qts 0,3–0,5, для фазоинверторного – 0,2–0,4. Пример подходящих моделей: Dayton RSS390HF-4 (12 дюймов, 4 Ом) или Peerless XLS-10 (10 дюймов, 8 Ом). Избегайте бюджетных динамиков с бумажными диффузорами – они быстро деградируют при высокой мощности.

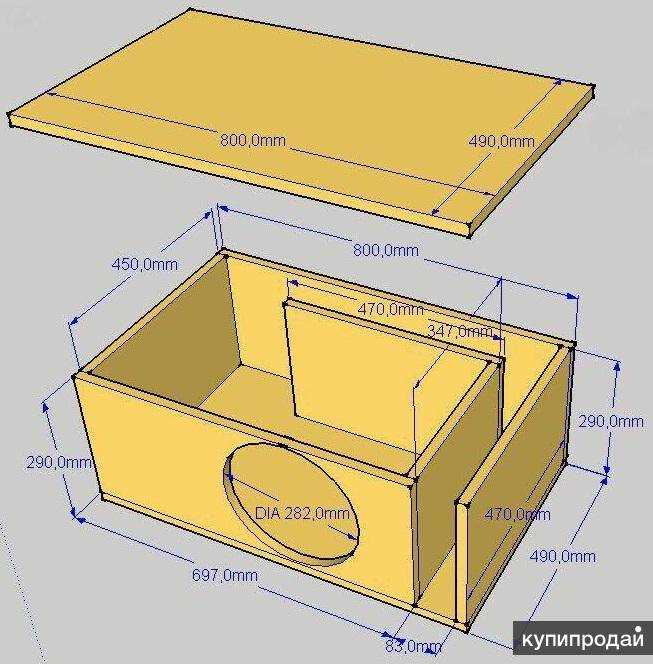

Расчет размеров и формы короба под сабвуфер

Первый шаг – определение оптимального объема короба. Для большинства автомобильных сабвуферов производитель указывает рекомендуемый объем в литрах (например, 25–40 л для 12-дюймового динамика). Если данных нет, используйте формулу: V = (π × D² × H) / 4, где D – диаметр диффузора в сантиметрах, H – ход подвеса (обычно 5–8 см). Для 12-дюймового динамика (30,5 см) с ходом 6 см минимальный объем составит ~22 л. Учитывайте, что герметичный короб требует на 20–30% меньше объема, чем фазоинверторный.

Форма короба напрямую влияет на качество звука. Прямоугольные конструкции проще в изготовлении, но склонны к резонансам. Трапециевидные или скошенные стенки снижают стоячие волны. Для фазоинвертора важна внутренняя площадь передней панели: она должна быть не менее 1,5 площади диффузора. Например, для 12-дюймового динамика (площадь ~470 см²) передняя панель должна быть не уже 60×80 см.

Толщина материала короба зависит от мощности усилителя. Для систем до 300 Вт достаточно 18-мм фанеры или МДФ. При мощности 500 Вт и выше используйте 22–25-мм материал. Внутренние распорки из бруса 40×40 мм предотвратят вибрации стенок. Располагайте их на расстоянии 20–30 см друг от друга, избегая симметричных пересечений, чтобы не создавать дополнительные резонансные частоты.

Расчет фазоинвертора начинается с определения частоты настройки (Fs). Для большинства сабвуферов оптимальный диапазон – 30–40 Гц. Используйте формулу: L = (23562,5 × D²) / (V × Fs²) − 0,825 × D, где L – длина трубы в см, D – ее диаметр (обычно 7–10 см), V – объем короба в литрах, Fs – частота настройки. Например, для короба 30 л и Fs=35 Гц при диаметре трубы 8 см длина составит ~28 см.

Расположение динамика в коробе критично для звучания. В герметичном коробе центр диффузора должен находиться на расстоянии не менее 10 см от задней стенки. В фазоинверторном – ближе к передней панели, но не менее 5 см от трубы. Избегайте размещения динамика в геометрическом центре короба: сместите его на 1/3 длины от передней стенки, чтобы снизить стоячие волны.

Проверка расчетов перед сборкой обязательна. Используйте программы WinISD или BassBox Pro для моделирования АЧХ. Вводите параметры Тиля-Смолла (Fs, Qts, Vas) из паспорта динамика. Если реальный объем короба отличается от расчетного более чем на 5%, скорректируйте длину фазоинвертора или добавьте наполнитель (например, синтепон) для компенсации. Для герметичных коробов наполнитель увеличивает эффективный объем на 15–20%.

Пошаговая резка и сборка корпуса своими руками

Сборку начинайте с склейки боковых стенок и дна корпуса столярным клеем ПВА (D3) с последующей фиксацией саморезами 4×30 мм через каждые 100 мм. Перед вкручиванием сверлите направляющие отверстия диаметром 3 мм, чтобы предотвратить раскалывание MDF. Для герметичности стыков используйте силиконовый герметик (нейтральный, не кислотный) – наносите его тонким слоем на внутренние швы перед окончательной затяжкой. Параметры корпуса для стандартного 12-дюймового саба в закрытом ящике (Qts = 0,4–0,5) приведены в таблице:

Установка динамика и герметизация короба

Закрепите динамик на коробе с помощью шурупов 4×25 мм (для фанеры 18 мм) или болтов М5 с широкими шайбами, если требуется повышенная жесткость. Равномерно затягивайте крепеж по диагонали, избегая перекосов – разница в усилии более 10% приводит к деформации корзины и искажениям звука. Подключите провода сечением не менее 4 мм² к клеммам динамика, используя паяльник мощностью 60–80 Вт и бескислотный флюс. Изолируйте соединения термоусадочной трубкой или изолентой на основе ПВХ, но не силиконовой – она со временем сползает.

• Герметизация короба: нанесите слой нетвердеющего герметика (например, Butyl Tape или Sikaflex 221) по периметру стыков панелей толщиной 3–5 мм. Для коробов объемом свыше 50 литров добавьте внутренние распорки из бруса 40×40 мм, зафиксированные саморезами и герметиком – это снизит резонанс на 15–20%.
• Проверка герметичности: после сборки подайте на динамик сигнал частотой 40–60 Гц с амплитудой, достаточной для смещения диффузора на 5–7 мм. Приложите ладонь к стыкам – утечка воздуха ощущается как легкий поток. Альтернативный метод: зажгите свечу у предполагаемых щелей – пламя отклонится при наличии утечки.
• Финальная обработка: покройте внешние швы короба виброизоляционным материалом (например, Bitumast или StP Aero) толщиной 2–3 мм, а затем обтяните карпетом или винилом, закрепляя степлером с шагом 30–40 мм. Избегайте натяжения материала – складки создают воздушные карманы, ухудшающие акустику.

Подключение сабвуфера к усилителю и магнитоле

Для подключения сабвуфера к усилителю используйте акустический кабель сечением не менее 4 мм². Подсоедините провода к клеммам «+» и «–» на усилителе и сабвуфере, соблюдая полярность. Если усилитель мостовой, подключайте сабвуфер к двум каналам, объединив их: «+» первого канала соединяется с «–» второго, а оставшиеся клеммы – к сабвуферу. Убедитесь, что контакты затянуты с усилием 3–4 Н·м, чтобы избежать нагрева и потерь сигнала.

Соедините магнитолу с усилителем через RCA-кабели (межблочные провода). Для сабвуфера используйте отдельный выход «Sub Out» или «Pre Out» на магнитоле, если он есть. При отсутствии выделенного выхода подключите RCA к фронтальным или тыловым каналам, но обязательно отключите в настройках магнитолы фильтр высоких частот (HPF) для этих каналов. Длина кабеля не должна превышать 5 метров – при большей длине используйте экранированные провода с низким сопротивлением.

Настройте усилитель после подключения: установите фильтр низких частот (LPF) на 80–120 Гц, регулятор усиления (Gain) выведите в минимальное положение, а фазу (Phase) – в положение «0°». Включите магнитолу и воспроизведите тестовый сигнал (например, синусоиду 50 Гц). Постепенно увеличивайте Gain, пока звук не станет чистым, без искажений. Если сабвуфер «гудит» на высокой громкости, проверьте заземление усилителя – оно должно быть подключено к кузову автомобиля болтом М6 или М8 с чистой поверхностью контакта.

Для питания усилителя используйте силовой кабель сечением 8–16 мм² в зависимости от мощности: 8 мм² для усилителей до 500 Вт, 16 мм² – свыше 1000 Вт. Подключите «+» к аккумулятору через предохранитель (рассчитайте его номинал по формуле: мощность усилителя / 12 В × 1,25), а «–» – к кузову не далее 30 см от усилителя. Избегайте прокладки силовых и сигнальных проводов рядом – минимальное расстояние между ними должно быть 20 см, чтобы исключить наводки.

Настройка частот и проверка работы системы

Начните проверку с тестового трека, содержащего чистый басовый сигнал (например, синусоидальный тон 60 Гц). Установите уровень громкости на усилителе на 50% от максимума и постепенно увеличивайте, пока не появятся призвуки или дребезжание. Если сабвуфер «бубнит» на определённых нотах, проверьте крепление короба – зазоры между панелями или неплотно затянутые винты могут вызывать паразитные вибрации. Для диагностики используйте приложение-генератор сигналов (например, *Frequency Sound Generator*) и прослушивайте отклик на частотах 30, 50, 80 и 100 Гц.

Калибровка фазы критична для синхронизации сабвуфера с фронтальными динамиками. Переключите фазу на усилителе в положение 0° и воспроизведите трек с выраженным басом (например, электронная музыка с суб-басовыми партиями). Медленно переводите переключатель в положение 180° – правильная настройка соответствует максимальной громкости и чёткости баса. Если разница неощутима, оставьте фазу на 0° или используйте регулировку временной задержки в процессоре звука (при наличии).

Завершите настройку проверкой в реальных условиях: прослушайте треки разных жанров (хип-хоп, рок, оркестровая музыка) на скорости 40–60 км/ч. Обратите внимание на «размытость» баса – если низкие частоты теряются в шуме дороги, увеличьте уровень сабвуфера на 2–3 дБ или сместите кроссовер вверх на 10–15 Гц. При появлении «гула» на высоких скоростях уменьшите усиление на 10–15% или установите сабвуфер ближе к передним сиденьям. Запишите оптимальные настройки в блокнот для быстрой корректировки при смене музыки.

Типичные ошибки при сборке и как их избежать

Первая распространённая ошибка – неправильный выбор корпуса. Многие используют фанеру толщиной 12–15 мм, хотя для сабвуфера с динамиком 10–12 дюймов оптимальная толщина – 18–22 мм. Слишком тонкий материал приводит к резонансам, искажающим звук, а чрезмерно толстый увеличивает вес без улучшения акустики. Также критично соблюдать внутренний объём: для закрытого ящика он должен быть на 10–15% больше рекомендованного производителем динамика, иначе бас будет «зажатым». Перед сборкой рассчитайте объём с помощью калькулятора (например, WinISD) и добавьте 5% на внутренние рёбра жёсткости.

Игнорирование фазировки и подключения – вторая ошибка, сводящая на нет усилия. Если сабвуфер подключён в противофазе с фронтальными динамиками, бас «пропадает» или звучит размыто. Проверьте полярность: при подаче тестового сигнала (например, 50 Гц) диффузор должен двигаться наружу. Для усилителя используйте кабель сечением не менее 4 AWG (для мощности до 500 Вт) – тонкие провода вызывают падение напряжения и перегрев. Не экономьте на клеммах: дешёвые «скрутки» окисляются, увеличивая сопротивление.

Третья ошибка – пренебрежение акустической обработкой. Внутри корпуса обязательно наклейте слой звукопоглощающего материала (например, синтепон 20–30 мм) на все стенки, кроме лицевой. Без него возникают стоячие волны, искажающие АЧХ. Не заполняйте корпус полностью – достаточно 50–70% объёма, иначе бас станет «размытым». При монтаже динамика используйте резиновую прокладку между диффузором и корпусом: жёсткое крепление передаёт вибрации, создавая паразитные призвуки. Затягивайте болты крест-накрест с усилием 2–3 Н·м, чтобы избежать перекоса.
