Kia Sorento третьего поколения (HM, 2014–2020) оснащается фарами с галогенными или ксеноновыми лампами, в зависимости от комплектации. Замена блока фары требуется при механических повреждениях, помутнении стекла или выходе из строя электрических компонентов. Процедура отличается для левой и правой фар из-за особенностей компоновки моторного отсека: справа мешает аккумулятор, слева – блок предохранителей.
Для работы понадобятся: торцевые головки на 10 мм и 8 мм, удлинитель, трещотка, плоская отвёртка, пластиковые клипсодёры (для снятия бампера). Артикул оригинальной фары: 92101-3X000 (левая) и 92102-3X000 (правая). Аналоги от Depo или TYC обойдутся на 30–40% дешевле, но проверяйте совместимость по VIN-коду – у рестайлинговых версий (2017+) крепления могут отличаться.
Перед началом отсоедините клемму аккумулятора – фары подключены напрямую к бортовой сети, и короткое замыкание приведёт к срабатыванию предохранителя F35 (10A) в блоке салона. Если фара меняется из-за трещины, заранее приобретите герметик для фар (например, 3M 08690) – штатный уплотнитель часто повреждается при демонтаже.
Время замены одной фары – 40–60 минут. Основная сложность – снятие переднего бампера: требуется открутить 8 болтов (4 под капотом, 4 в арках) и отсоединить 6 пластиковых пистонов. Не тяните бампер резко – защёлки на крыльях хрупкие. После установки новой фары отрегулируйте световой пучок с помощью винтов вертикальной и горизонтальной настройки, расположенных на тыльной стороне блока.
Необходимые инструменты и материалы для замены фары
Для замены фары на Kia Sorento HM (2012–2019) потребуется минимальный набор инструментов: торцевая головка на 10 мм с удлинителем для откручивания креплений бампера, крестовая отвёртка PH2 для снятия подкрылка и пластиковых клипс, а также плоская отвёртка для отсоединения электрических разъёмов. Дополнительно пригодится пластиковый монтажный клин (или аналогичный инструмент из мягкого материала) – он предотвратит повреждение лакокрасочного покрытия при демонтаже бампера. Если фара меняется из-за трещины, заранее приобретите герметик для фар (например, ABRO WS-904) и набор для полировки (паста 3M 50417, если требуется восстановление прозрачности).
Новая фара должна соответствовать артикулу оригинальной детали: для левой – 92101-3X000, для правой – 92102-3X000. При выборе аналогов обращайте внимание на производителя: проверенные бренды – Depo, TYC или Hella. Избегайте дешёвых копий с нестандартными креплениями или некачественным стеклом – это приведёт к проблемам с регулировкой света или запотеванию. Для подстраховки подготовьте WD-40 или аналогичную смазку: болты крепления фары часто закисают, особенно в нижней части.
Работать удобнее на ровной площадке с хорошим освещением. Если замена проводится на улице, используйте переносной светодиодный фонарь с магнитным основанием – он освободит руки и позволит осмотреть труднодоступные места. Не забудьте про рабочие перчатки: острые края бампера и металлические крепления могут поранить руки. При сборке проверьте состояние резиновых уплотнителей фары – если они потрескались, замените их (артикул 92141-3X000 для левой, 92142-3X000 для правой).
Демонтаж бампера и доступ к креплениям фары
Снимите решётку радиатора: она держится на 6 защёлках (3 сверху, 3 снизу) и одном винте под эмблемой. Подденьте её плоской отвёрткой, начиная с нижнего края, затем потяните на себя. Отложите решётку в сторону – она не мешает дальнейшему демонтажу, но может повредиться при неаккуратном обращении.
В арках колёс открутите по одному болту на 10 мм (расположены за пластиковым подкрылком, ближе к передней части). Для доступа к ним поверните руль до упора в сторону, противоположную снимаемому бамперу. Используйте головку с удлинителем – стандартный ключ не пролезет из-за ограниченного пространства.
Нижние пистоны бампера удерживаются пластиковыми клипсами. Подденьте их центральную часть тонкой отвёрткой, затем вытащите целиком. Не тяните за края – пистоны хрупкие и ломаются при неправильном демонтаже. Если клипса сломалась, замените её на новую (артикул 86512-3J000 для оригинальных деталей).
После снятия всех креплений бампер останется держаться только на защёлках в районе крыльев. Потяните его на себя, начиная с угла, – сначала освободите одну сторону, затем другую. Не прилагайте чрезмерных усилий: пластик может треснуть в местах стыков. Если бампер не поддаётся, проверьте наличие скрытых винтов под заглушками в нижней части.

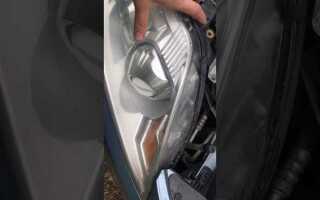

Сняв бампер, вы получите доступ к задней части фары. Она крепится тремя болтами на 10 мм: два сверху (один ближе к центру, второй у края крыла) и один снизу, за который часто забывают. Отметьте их расположение маркером – это упростит обратную сборку. Рядом с нижним болтом находится разъём проводки: нажмите на фиксатор и отсоедините его перед демонтажем фары.

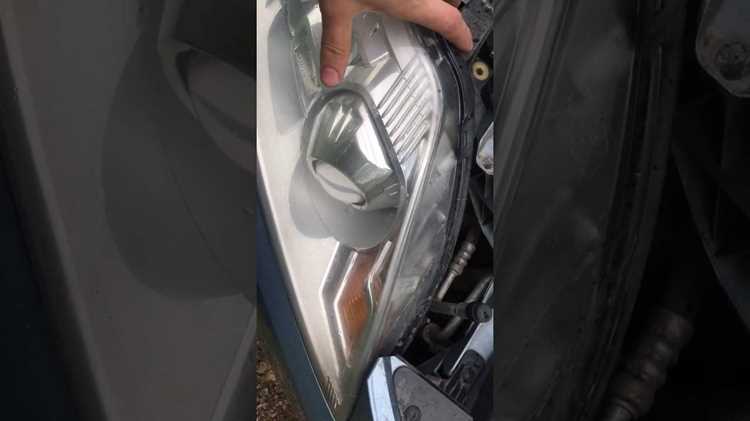

Отсоединение электрических разъемов и снятие старой фары
Начните с отключения отрицательной клеммы аккумулятора, чтобы исключить короткое замыкание. На Kia Sorento HM фара фиксируется двумя электрическими разъемами: основным (питание ламп) и дополнительным (корректор угла наклона). Основной разъем расположен на задней части корпуса фары – сожмите фиксаторы по бокам и потяните его на себя. Дополнительный разъем корректора (если установлен) имеет защелку сверху – нажмите на нее пальцем и аккуратно отсоедините.
После отключения разъемов переходите к демонтажу крепежных болтов. На модели HM фара удерживается тремя болтами: два верхних (10 мм) расположены вдоль кромки крыла, один нижний (8 мм) – ближе к бамперу. Используйте торцевую головку с удлинителем для доступа к нижнему болту, так как пространство ограничено. Откручивайте болты против часовой стрелки, придерживая фару рукой, чтобы она не упала.
Сняв крепеж, потяните фару на себя, слегка покачивая из стороны в сторону. На Kia Sorento HM корпус фары входит в направляющие на кузове – если он не поддается, проверьте, не осталось ли незамеченных креплений или защелок. Избегайте чрезмерных усилий: пластиковые фиксаторы легко ломаются. При необходимости подденьте корпус плоской отверткой в местах стыков с кузовом, но не вставляйте инструмент глубже 5 мм.
После извлечения фары осмотрите посадочное место на наличие грязи или коррозии. Очистите поверхность от пыли и остатков герметика, если планируете устанавливать новую фару. Проверьте состояние резиновых уплотнителей на кузове – при повреждениях замените их, чтобы избежать попадания влаги в подкапотное пространство. Храните снятую фару в чистом месте, избегая контакта с острыми предметами.
Установка новой фары и проверка фиксации
Перед установкой новой фары очистите посадочное место от грязи и остатков старого герметика. Используйте пластиковый скребок или мягкую щётку – металлические инструменты могут повредить пластиковый корпус бампера или крепёжные элементы. Протрите поверхность спиртовой салфеткой для удаления жировых следов, которые ухудшают адгезию герметика.
Распакуйте новую фару и проверьте её на наличие дефектов: трещин, сколов, помутнения стекла или неисправных контактов. Сравните артикул на упаковке с номером детали в каталоге Kia Sorento HM (например, 92101-3X000 для левой фары) – даже малейшее несоответствие может привести к проблемам с регулировкой или электрикой.
Нанесите тонкий слой герметика на фланец фары по периметру. Для Kia Sorento HM рекомендуется использовать полиуретановый герметик типа Teroson PU 8590 или аналогичный с рабочей температурой от -40°C до +90°C. Избегайте избытка – выдавленный герметик придётся удалять, а его попадание на оптические элементы снизит светопропускание.
- Вставьте фару в посадочное место, совместив крепёжные отверстия с направляющими на кузове.
- Затяните болты крепления в последовательности: верхний, нижний, боковые – момент затяжки 8–10 Н·м.
- Подключите электрический разъём, убедившись в щелчке фиксатора. Покачайте его – соединение должно быть жёстким.
- Установите на место защитную крышку (если предусмотрена конструкцией) и зафиксируйте её клипсами.
После установки проверьте фиксацию фары, приложив усилие 5–7 кг к её центру в четырёх направлениях: вверх, вниз, влево, вправо. Допустимый люфт – не более 1 мм. Если фару «ведёт», ослабьте болты и повторите установку, контролируя равномерность прилегания герметика.
Подключите аккумулятор и включите ближний свет. Проверьте:
- Равномерность светового пятна – на стене или экране на расстоянии 5 м граница света должна быть чёткой, без размытых зон.
- Работу габаритных огней и указателей поворота – мигание должно быть синхронным с противоположной фарой.
- Отсутствие запотевания – при включённом свете на стекле не должно появляться конденсата в течение 10 минут.
Если обнаружены неисправности, отключите питание и проверьте:
- Плотность посадки разъёма – окисление контактов устраняется очисткой ластиком или специальным спреем.
- Целостность проводки – повреждённые провода восстанавливаются пайкой с термоусадкой.
- Герметичность фары – при запотевании замените уплотнитель или нанесите дополнительный слой герметика.
Дайте герметику высохнуть в течение 24 часов перед эксплуатацией автомобиля в дождь или при мойке под давлением.
Подключение проводки и тестирование работы освещения
После установки новой фары на Kia Sorento HM подключите разъемы проводки, убедившись в их плотном соединении. На моделях 2013–2018 годов используется 10-контактный разъем для галогеновых фар (артикул 92120-4X000) и 12-контактный для ксеноновых (92120-4X100). Проверьте наличие коррозии на контактах – при необходимости зачистите их мелкозернистой наждачной бумагой (P1000) или обработайте контактной смазкой (например, Liqui Moly 3140).
Перед тестированием отключите аккумулятор, сняв клемму «минус», чтобы избежать короткого замыкания. Подсоедините разъемы, затем верните клемму на место. Включите зажигание и последовательно проверьте работу ближнего, дальнего света, габаритов и указателей поворота. Для ксеноновых фар дождитесь полной инициализации блоков розжига (до 3 секунд).
Используйте диагностический сканер (например, Launch X431) для проверки ошибок в блоке управления светом (BCM). Коды P0685, B124D или U1102 указывают на проблемы с проводкой или несовместимость фары. Если ошибки не сбрасываются, прозвоните провода мультиметром: сопротивление между контактами разъема и массой должно быть не менее 1 МОм, а напряжение на контактах ближнего света – 12,5–14,5 В.
Проверьте регулировку фар с помощью стенда или импровизированного экрана. Расстояние от автомобиля до стены – 7,62 м (25 футов). Центр светового пятна ближнего света должен находиться на 5 см ниже горизонтальной линии, проведенной через центр фар. Для регулировки используйте винты на корпусе фары: верхний отвечает за вертикальное положение, боковой – за горизонтальное.
При замене фары на неоригинальную (например, Depo или TYC) убедитесь в совместимости разъемов. Часто требуется перепайка проводов или использование переходников (артикул 92120-AD000 для галогена). Проверьте герметичность соединений – попадание влаги вызывает окисление контактов и мерцание света. Для дополнительной защиты нанесите диэлектрический гель (Permatex 22058) на разъемы.
После тестирования зафиксируйте проводку пластиковыми хомутами к штатным креплениям, избегая натяжения. Убедитесь, что провода не касаются подвижных элементов (например, рычагов подвески) и не пережимаются кронштейнами. Запустите двигатель и проверьте работу освещения на холостом ходу – скачки напряжения могут вызвать сбои в работе ксеноновых ламп или светодиодных модулей.
Сборка бампера и финальная проверка на герметичность
Установите бампер на направляющие, совместив крепежные отверстия с посадочными местами кузова. Затяните болты в последовательности: верхние (момент 8–10 Н·м), затем боковые (6–8 Н·м) и нижние (4–6 Н·м). Проверьте зазоры между бампером и крылом – допустимое отклонение не более 2 мм. Подключите разъемы противотуманных фар и парктроника, если они предусмотрены комплектацией. Убедитесь, что фиксаторы защелкнулись до характерного щелчка.
| Этап проверки | Метод | Критерий успешности |
|---|---|---|
| Герметичность фары | Подача воздуха под давлением 0,3 бар через ниппель в заглушке | Отсутствие падения давления в течение 5 минут |
| Работа световых приборов | Включение ближнего/дальнего света, габаритов, поворотников | Равномерное свечение без мерцаний, корректная работа корректора |
| Фиксация бампера | Покачивание руками в горизонтальной и вертикальной плоскостях | Отсутствие люфтов, скрипов, смещений |
При обнаружении утечек воздуха демонтируйте фару и замените уплотнительное кольцо на новое (артикул 92410-3F000 для левой, 92420-3F000 для правой). Нанесите на резьбу болтов фиксатор Loctite 243 перед окончательной затяжкой. После сборки проведите тест-драйв на скорости до 60 км/ч – вибрации не должны вызывать дребезжания или изменения светового пучка.
