Как разобрать моторчик зеркала прадо 150

Моторчик зеркала на Toyota Prado 150 (2009–2023 гг.) – узел, подверженный износу из-за частого использования и воздействия влаги. Типичные неисправности: заедание механизма, отсутствие реакции на управление, посторонние шумы при работе. В 80% случаев проблема решается разборкой и чисткой, а не заменой. Для работы потребуются: отвёртка Torx T15, плоская отвёртка 3 мм, мультиметр, силиконовая смазка и очиститель контактов.

Перед началом демонтажа отключите аккумулятор – моторчик подключён к 12-вольтовой сети через разъём с тремя контактами (питание, масса, сигнал обратной связи). Снимите облицовку двери: подденьте пластиковые клипсы по периметру, начиная с нижнего угла. Отсоедините разъём зеркала, открутите три винта крепления (Torx T15) и извлеките блок зеркала целиком. Работайте в перчатках – острые кромки корпуса могут повредить руки.

Разборка моторчика начинается с удаления защитной крышки. Подденьте её плоской отвёрткой в месте защёлок – не применяйте силу, чтобы не сломать пластик. Внутри вы обнаружите редуктор с червячной передачей и электродвигатель. Проверьте состояние щёток: если их длина менее 2 мм, замените моторчик. Очистите шестерни от старой смазки и грязи – используйте безворсовую салфетку и очиститель карбюратора. Нанесите тонкий слой силиконовой смазки на зубья редуктора.

Соберите узел в обратном порядке. Перед установкой проверьте работу моторчика мультиметром: сопротивление обмотки должно быть в пределах 3–5 Ом. Если показания отличаются – замените двигатель. При сборке зеркала убедитесь, что уплотнительная резинка плотно прилегает к корпусу, иначе внутрь попадет влага. После установки протестируйте регулировку зеркала во всех направлениях.

Необходимые инструменты и материалы для разборки моторчика

Для разборки моторчика зеркала Toyota Land Cruiser Prado 150 потребуется набор инструментов, адаптированный под специфику крепежа и конструкцию узла. Основной комплект включает:

• Торцевые головки на 8, 10 и 12 мм с трещоткой – для откручивания болтов крепления моторчика и кронштейнов.
• Отвертки с плоским и крестовым шлицем (PH1, PH2) – для снятия пластиковых защелок и разъемов электропроводки.
• Пинцет или тонкогубцы с изолированными ручками – для извлечения мелких фиксаторов и проводов из разъемов.
• Мультиметр с диапазоном измерения сопротивления до 200 Ом – для проверки обмоток мотора и целостности цепи.
• Пластиковые монтажные лопатки или съемники для клипс – предотвращают повреждение пластиковых элементов корпуса зеркала.

Дополнительно понадобятся расходные материалы и вспомогательные средства:

1. Смазка на литиевой основе (например, Liqui Moly LM 47) – для обработки шестерен редуктора после разборки.
2. Контактная смазка (типа Kontakt 60) – наносится на разъемы электропроводки для защиты от окисления.
3. Изолента или термоусадочные трубки диаметром 2–4 мм – для восстановления поврежденной изоляции проводов.
4. Салфетки без ворса и очиститель контактов (например, CRC Contact Cleaner) – удаляют грязь и остатки старой смазки.
5. Запасные предохранители на 10 А – на случай проверки цепи питания моторчика.

Работа с моторчиком требует аккуратности: пластиковые шестерни редуктора хрупкие, а провода внутри зеркала тонкие (сечение 0,5–0,75 мм²). Для фиксации деталей при разборке используйте магнитные поддоны или лотки с ячейками – это исключит потерю мелких винтов и пружин. Если моторчик демонтируется для замены, заранее приобретите оригинальный ремкомплект (артикул 87940-60250 для левого зеркала, 87940-60260 для правого) или аналог от Denso (номер MD620320).

Снятие обшивки двери и доступ к механизму зеркала

Начните с демонтажа пластиковой накладки внутренней ручки двери. Подденьте её плоской отвёрткой с загнутым концом, вставив инструмент в паз у основания ручки. Отсоедините фиксаторы по периметру – их 4 штуки, расположены несимметрично: два в верхней части, один снизу и один сбоку ближе к замку. Избегайте резких движений, чтобы не сломать пластиковые защёлки.

Открутите винты крепления обшивки: два под ручкой открывания двери (под заглушками), один под подлокотником и два в нижней части панели. Для доступа к нижним винтам потребуется снять декоративную накладку порога – она держится на клипсах, которые легко вынимаются с помощью пластикового съёмника. Используйте торцевую головку на 10 мм для винтов под ручкой.

Аккуратно отсоедините обшивку от металлического каркаса двери, начиная с нижнего края. Потяните панель на себя, одновременно отжимая её от двери по периметру – здесь потребуется усилие, так как обшивка дополнительно фиксируется пистонами (8 штук на Прадо 150). Отключите разъёмы проводки: один для электропривода зеркала, второй для динамика, если он установлен. Запомните расположение разъёмов или сфотографируйте.

После снятия обшивки откроется доступ к механизму зеркала. Он закреплён на металлическом кронштейне тремя болтами под ключ на 8 мм. Для удобства демонтажа отсоедините тягу регулировки зеркала от привода – она фиксируется пластиковым зажимом, который снимается лёгким нажатием на фиксатор. Не потеряйте резиновую прокладку между зеркалом и дверью – она предотвращает попадание влаги в салон.

Отключение электропитания и демонтаж моторчика зеркала

Перед началом работ снимите клемму «минус» с аккумулятора автомобиля. На Прадо 150 (2009–2023 гг.) это предотвратит короткое замыкание при случайном касании проводки. Клемма расположена под пластиковой крышкой в моторном отсеке – открутите гайку на 10 мм торцевым ключом, затем отсоедините провод. Если зеркало оснащено обогревом или памятью положения, отключение питания сбросит настройки, но исключит риск повреждения блока управления.

Демонтаж начинайте с внутренней облицовки двери. Снимите пластиковую накладку, поддев её плоской отвёрткой в местах фиксаторов – на Прадо 150 их 6 штук (3 сверху, 2 снизу, 1 сбоку). Расположение фиксаторов указано в таблице:

После снятия накладки отсоедините разъём моторчика зеркала. На Прадо 150 он закреплён на плате управления зеркалом – нажмите на фиксатор пальцем и потяните разъём вниз. Если разъём не поддаётся, не тяните за провода: используйте тонкую отвёртку, чтобы аккуратно отжать защёлку. Проверьте состояние контактов – окисление устраните спиртом и ластиком.

Моторчик крепится к корпусу зеркала тремя винтами Torx T15. Два винта расположены на лицевой стороне корпуса, один – с внутренней, за пластиковой заглушкой. Для доступа к заднему винту поверните зеркало вручную в крайнее положение. Если винты прикипели, нанесите на них проникающую смазку (например, WD-40) и выждите 5 минут перед откручиванием.

После снятия винтов моторчик извлекается вместе с шестернёй привода. На Прадо 150 шестерня пластиковая – проверьте её на наличие сколов или износа зубьев. Если шестерня повреждена, замените моторчик в сборе: отдельно шестерни не поставляются. При установке нового моторчика смажьте зубья шестерни литиевой смазкой (например, Литол-24) для снижения шума и износа.

Перед обратной сборкой убедитесь, что провода не пережаты и не касаются подвижных частей механизма. Подключите разъём моторчика, затем установите накладку двери, защёлкнув фиксаторы в обратном порядке. Подсоедините клемму аккумулятора и проверьте работу зеркала во всех режимах (подъём/опускание, складывание). Если моторчик работает с посторонними звуками, разберите механизм повторно и проверьте соосность шестерён.

Разборка корпуса моторчика и проверка внутренних компонентов

После вскрытия осмотрите внутренние компоненты по следующему алгоритму:

• Щетки коллектора: износ более 2 мм или неравномерное истирание – замена. Проверьте сопротивление между ламелями мультиметром (норма – 0,5–2 Ом). Обрыв или короткое замыкание указывает на необходимость замены ротора.
• Редуктор: осмотрите зубья шестерен на сколы и деформацию. Смажьте их тонким слоем литиевой смазки (например, Литол-24), избегая попадания на щетки. Изношенные шестерни (артикул 89101-60250) замените комплектом – частичная замена приведет к быстрому выходу из строя.
• Подшипники: проверьте люфт вала ротора. Допустимое смещение – не более 0,1 мм. При превышении замените подшипники (623ZZ или аналоги) с использованием съемника.

Соберите моторчик в обратной последовательности, предварительно очистив контактные площадки спиртом. Перед установкой в зеркало подайте напряжение 12 В на клеммы и проверьте плавность хода – рывки или посторонние шумы свидетельствуют о неправильной сборке редуктора или износе компонентов. При замене деталей используйте только оригинальные запчасти или проверенные аналоги (например, моторчики от фирмы Valeo для европейских версий Прадо 150).

Диагностика неисправностей и замена изношенных деталей

Первым признаком неисправности моторчика зеркала Прадо 150 становится отсутствие реакции на управление с кнопки или прерывистое движение. Перед разборкой проверьте предохранитель F22 (10А) в блоке салона – он отвечает за цепь зеркал. Если предохранитель цел, прозвоните провода мультиметром на участке от блока управления до разъема моторчика: сопротивление должно быть не выше 0,5 Ом. Обрыв или короткое замыкание чаще возникает в гофре между дверью и стойкой.

При работающем двигателе моторчик издает скрежет или гул? Демонтируйте зеркало и осмотрите шестерни редуктора. На зубьях не должно быть сколов или износа более 30% высоты. Чаще всего выходит из строя пластиковая шестерня привода – замените ее на аналог от Toyota 87920-60260. Металлические шестерни проверяйте на люфт: допустимый зазор – не более 0,2 мм.

Если моторчик работает, но зеркало не фиксируется в крайних положениях, проблема в концевиках. Снимите крышку редуктора и осмотрите микропереключатели: на контактах не должно быть окислов, а пружинные пластины должны четко срабатывать при нажатии. При износе замените переключатели на аналоги с артикулом 89741-20010. Перед установкой смажьте контакты силиконовой смазкой.

Течь смазки из редуктора указывает на износ сальников или трещину в корпусе. Разберите механизм, промойте детали в бензине и осмотрите уплотнительные кольца. Стандартный размер сальника – 8x12x3 мм. При замене используйте только термостойкую смазку (например, Mobilgrease XHP 222), нанося ее слоем 0,5 мм на шестерни и подшипники.

При замене моторчика целиком отсоедините разъем, открутите три винта Torx T20 и извлеките узел вместе с редуктором. Новый моторчик (артикул 87905-60280) устанавливайте в обратном порядке, предварительно проверив совпадение посадочных отверстий. После сборки откалибруйте зеркало: удерживайте кнопку управления в крайнем положении 5 секунд до звукового сигнала.

Для профилактики разбирайте моторчик каждые 50 000 км. Очищайте коллектор двигателя от графитовой пыли спиртом, проверяйте износ щеток – минимальная длина 4 мм. При сборке затягивайте винты редуктора моментом 1,2 Н·м, чтобы избежать перекоса шестерен.

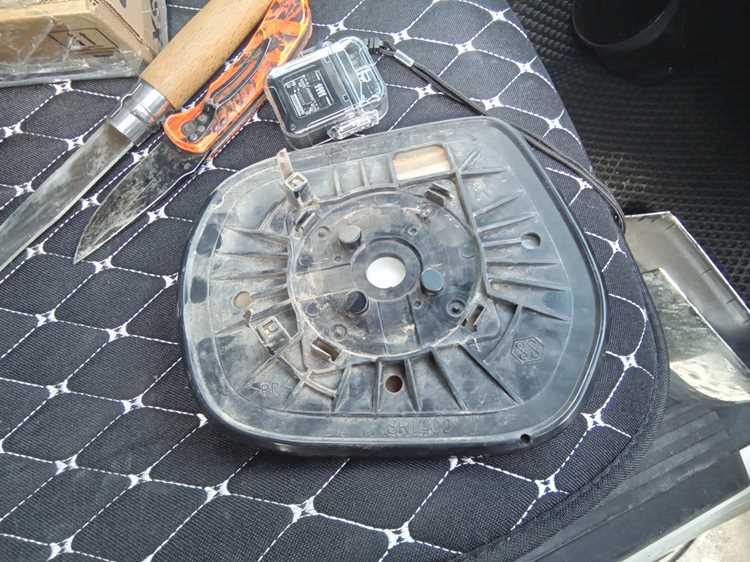

Сборка моторчика и проверка работоспособности перед установкой

Соберите редуктор в обратной последовательности, начиная с установки ведущей шестерни на вал мотора. Проверьте зацепление зубьев: при вращении вала вручную шестерни должны двигаться плавно, без заеданий. Если обнаружен люфт, замените изношенные пластиковые шестерни – для Прадо 150 подходят аналоги от Toyota 87910-60220 или неоригинальные детали с маркировкой AISIN 440-010. Затяните крепёжные винты редуктора с моментом 1,2–1,5 Н·м, используя динамометрическую отвёртку.

Подключите моторчик к 12-вольтовому источнику питания через разъём, соблюдая полярность: красный провод – «+», чёрный – «–». Подайте напряжение на 2–3 секунды и проследите за направлением вращения. Мотор должен работать без посторонних звуков (скрежета, гула), а ток потребления не должен превышать 0,8 А в режиме холостого хода. Если мотор не запускается, прозвоните обмотки мультиметром – сопротивление должно быть в пределах 3–5 Ом. При отклонениях замените электродвигатель.

Проверьте работу моторчика в обоих направлениях, меняя полярность питания. Убедитесь, что вал вращается на 180–200 градусов без остановок – это соответствует полному ходу зеркала. Если угол поворота меньше, отрегулируйте ограничительные упоры в редукторе или замените микропереключатели (артикул Toyota 89741-60010). Для теста используйте лабораторный блок питания с регулировкой напряжения: при 9 В мотор должен запускаться без задержек, а при 14 В – не перегреваться в течение 30 секунд.

После сборки закрепите моторчик на тестовой пластине или непосредственно в корпусе зеркала, имитируя штатное крепление. Подайте питание и визуально проконтролируйте отсутствие вибраций – они указывают на дисбаланс шестерён или износ подшипников. Если всё в норме, отключите питание, заизолируйте контакты термоусадочной трубкой и приступайте к установке в автомобиль. Не храните собранный моторчик дольше 24 часов без герметичной упаковки – влага вызывает окисление контактов.

Установка моторчика на место и финальная настройка зеркала

Подключите электрический разъем моторчика, убедившись в правильной полярности: красный провод – «+12 В», черный – масса, желтый – сигнал обратной связи (если предусмотрен). Перед фиксацией разъема проверьте его посадку – защелка должна сработать с характерным щелчком. Если моторчик оснащен концевиками, протестируйте их работу, подав напряжение на 1–2 секунды: зеркало должно двигаться плавно, без рывков и остановок в крайних положениях.

После установки моторчика закрепите внутреннюю пластиковую накладку зеркала, используя штатные клипсы. Перед окончательной фиксацией проверьте ход механизма: включите зажигание и с помощью кнопки управления зеркалами переведите его в крайние положения. Если моторчик работает с задержкой или издает посторонние звуки, отключите питание и проверьте наличие люфтов в креплении – допустимый зазор не более 0,3 мм.

Для финальной настройки подключите диагностический сканер к OBD-II разъему и выберите пункт «Настройка зеркал» в меню кузовных систем. Следуйте инструкциям на экране: система автоматически откалибрует моторчики, запомнив крайние положения. Если сканера нет, выполните калибровку вручную: установите зеркало в среднее положение, затем удерживайте кнопку управления в одном из крайних положений 5–7 секунд до звукового сигнала. Повторите для второго положения.

Завершите сборку, установив декоративную крышку зеркала. Проверьте герметичность, облив корпус водой из шланга под низким давлением – влага не должна проникать внутрь. Если зеркало оснащено подогревом, включите его на 2–3 минуты и убедитесь в равномерном прогреве стекла. При обнаружении неисправностей (неравномерный нагрев, отсутствие реакции на управление) демонтируйте накладку и проверьте контакты разъема на окисление.
