Помпа системы охлаждения на Hyundai Grand Starex (2007–2023 гг., двигатели D4CB, D4HB) – узел с ресурсом 80–120 тыс. км. Признаки неисправности: течь антифриза через дренажное отверстие, люфт вала, металлический шум на холодную. Разборка требует точности – ошибки приводят к повреждению крыльчатки или уплотнений. В этом руководстве рассмотрен процесс без демонтажа ГРМ, что сокращает время работ до 2–3 часов.
Инструменты: торцевые головки на 10, 12, 14 мм, шестигранник на 6 мм, съемник подшипников (артикул 09568-31000), динамометрический ключ (моменты затяжки указаны в сервисном мануале). Расходники: прокладка помпы (25124-4A000), герметик Loctite 574 (для металлических поверхностей), антифриз на основе этиленгликоля (объем 1,5 л для долива). Перед началом слейте охлаждающую жидкость через нижний патрубок радиатора – это предотвратит попадание ОЖ в поддон.
Ключевые моменты: при снятии шкива помпы используйте фиксатор маховика (артикул 09231-3K000) – попытка удержать вал гаечным ключом приведет к срыву шлицов. Подшипник выпрессовывается только после удаления стопорного кольца (диаметр 35 мм, толщина 2 мм). Осмотрите посадочное место на валу – коррозия или задиры требуют замены вала в сборе (артикул 25100-4A010). Сборка проводится в обратном порядке, но с обязательной проверкой биения крыльчатки (допуск не более 0,1 мм).
После установки залейте антифриз, удалите воздух через штуцер на термостате (расположен под корпусом воздушного фильтра). Запустите двигатель, прогрейте до 90°C, проверьте отсутствие течей и уровень жидкости. Если помпа шумит – повторно разберите узел и проверьте осевой люфт подшипника (допустимое значение 0,05–0,1 мм).
Необходимые инструменты и материалы для демонтажа помпы
Для разборки помпы Hyundai Grand Starex потребуется набор торцевых головок с трещоткой: размеры 10, 12, 14 и 17 мм – основные для болтов крепления корпуса и шкива. Обязателен динамометрический ключ с диапазоном 20–100 Н·м для затяжки резьбовых соединений с указанным моментом. Шестигранные ключи на 5 и 6 мм пригодятся для винтов крышки помпы и сливной пробки системы охлаждения.
Специализированные приспособления: съемник шкива помпы (универсальный или под конкретный диаметр 120–130 мм), так как шкив часто прикипает к валу. Для снятия приводного ремня используйте ключ для натяжителя – на Гранд Старекс это обычно шестигранник на 19 мм или Torx T55. Шприц для откачки охлаждающей жидкости (объемом не менее 500 мл) ускорит процесс слива без проливов.
Расходные материалы: новая прокладка помпы (артикул Hyundai 25124-4A000 для двигателей D4CB), герметик для систем охлаждения (например, Victor Reinz Reinzosil или Permatex 27200) – наносится тонким слоем на чистую поверхность. Антифриз для долива (оригинальный Hyundai Long Life Coolant или аналог типа Glysantin G48) в объеме 1–1,5 литра. Наждачная бумага с зернистостью P400–P600 для зачистки привалочных поверхностей от остатков старой прокладки.
Дополнительно: емкость для слива антифриза (минимум 5 литров), чистые ветоши без ворса, медицинский шпатель для удаления герметика, магнитная телескопическая палочка – поможет извлечь упавшие болты из труднодоступных мест. Работайте в перчатках: антифриз токсичен, а герметики содержат агрессивные компоненты.
Снятие ремня ГРМ и вспомогательных элементов перед доступом к помпе
Перед демонтажем помпы на Hyundai Grand Starex снимите правое переднее колесо и подкрылок для доступа к шкиву коленвала. Отсоедините клемму аккумулятора, затем слейте охлаждающую жидкость через нижний патрубок радиатора – используйте емкость не менее 10 литров. Снимите ремень привода вспомогательных агрегатов, ослабив натяжной ролик ключом на 14 мм, и зафиксируйте его в отжатом положении штифтом диаметром 4 мм.
Установите поршень первого цилиндра в ВМТ по меткам на шкиве коленвала и крышке ГРМ. Метка на шкиве должна совпасть с выступом на нижней крышке, а метка на распредвале – с прорезью на задней крышке. Для фиксации распредвала используйте приспособление MD998767 или аналог, вставив его в технологическое отверстие. Снимите шкив коленвала, удерживая его от проворачивания стопором маховика через отверстие в картере сцепления.
Ослабьте болты крепления натяжного и обводного роликов ремня ГРМ, затем снимите ремень. Проверьте состояние роликов: люфт или шум при вращении указывают на необходимость замены. Открутите болты крепления верхней и нижней крышек ГРМ (по 5 и 7 болтов соответственно) – используйте торцевую головку на 10 мм с удлинителем. Крышки снимайте аккуратно, избегая повреждения прокладок, особенно на стыке с головкой блока.
Отсоедините шланги системы охлаждения от корпуса термостата и помпы, предварительно ослабив хомуты плоскогубцами. Снимите кронштейн крепления генератора и компрессора кондиционера, открутив три болта на 12 мм. На двигателях D4CB дополнительно демонтируйте масляный радиатор, отсоединив два патрубка и открутив два болта крепления. Теперь доступ к помпе открыт – проверьте наличие остатков герметика на привалочной поверхности блока цилиндров.
Отсоединение шлангов и электрических разъемов от водяного насоса
Перед началом работ слейте охлаждающую жидкость из системы, чтобы избежать пролива. Для этого откройте сливной кран на радиаторе или отсоедините нижний патрубок. На Гранд Старекс 2010–2023 годов помпа расположена с правой стороны двигателя, за генератором, и к ней подходят два основных шланга: подающий (от радиатора) и отводящий (к блоку цилиндров).
Используйте плоскогубцы с фиксатором или специальный съёмник для хомутов, чтобы ослабить крепления шлангов. На моделях с двигателем D4CB (2.5 CRDi) хомуты часто бывают пружинного типа – их нужно сжать и сдвинуть вдоль шланга. На двигателях G4KC (2.4 бензин) встречаются винтовые хомуты, требующие отвёртки с насадкой Torx T25.
Отсоедините шланги аккуратно, прокручивая их вокруг патрубков помпы, чтобы не повредить резину. Если шланг прикипел, воспользуйтесь силиконовой смазкой или WD-40, но избегайте чрезмерного усилия – патрубки помпы изготовлены из хрупкого алюминиевого сплава и могут треснуть. Заглушите шланги подходящими пробками или полиэтиленом, чтобы предотвратить попадание грязи.
Электрический разъём насоса расположен на его задней части и фиксируется пластиковым замком. Нажмите на фиксатор большим пальцем в сторону разъёма, одновременно потянув колодку на себя. На Гранд Старекс с 2018 года разъём может иметь дополнительный защитный кожух – его нужно снять, открутив один болт на 10 мм.
Проверьте состояние контактов разъёма: окисление или оплавление указывает на проблемы с проводкой или перегрев насоса. Очистите контакты мелкозернистой наждачной бумагой (P1000) или специальным спреем для электрических соединений. Если на проводах обнаружены трещины или повреждения изоляции, замените жгут целиком – ремонт изолентой недолговечен.
После отсоединения шлангов и разъёма осмотрите посадочное место помпы на предмет подтёков антифриза или масла. Наличие эмульсии на корпусе насоса свидетельствует о пробитой прокладке ГБЦ или неисправности теплообменника. Зафиксируйте положение шлангов и разъёма, чтобы при сборке не перепутать их местами – ошибка приведёт к нарушению циркуляции охлаждающей жидкости.

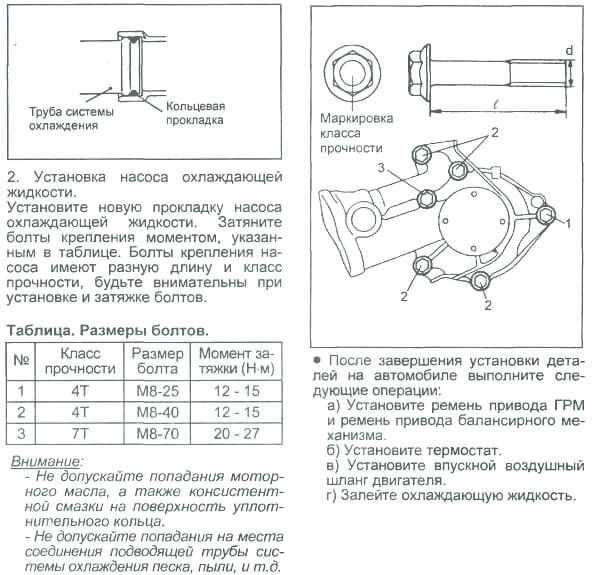

Выкручивание крепежных болтов и извлечение помпы из блока двигателя
Перед началом работы убедитесь, что двигатель остыл, а система охлаждения полностью слита. На помпе Hyundai Grand Starex (двигатели D4CB, D4HB) используются болты M8 с головкой на 12 мм – всего их 4 или 5 штук, в зависимости от года выпуска. Два верхних болта часто скрыты за шкивом коленвала, поэтому для доступа к ним потребуется снять ремень ГРМ и натяжной ролик. Нижний болт, расположенный ближе к масляному поддону, может быть труднодоступен – используйте удлинитель с карданным шарниром и трещотку с короткой рукояткой.
При выкручивании болтов обратите внимание на их состояние: коррозия или сорванная резьба – распространенная проблема на автомобилях с пробегом свыше 150 000 км. Если болт не поддается, нанесите проникающую смазку (например, WD-40 или Liqui Moly LM-40) и дайте ей впитаться 10–15 минут. Избегайте чрезмерных усилий – головка болта может обломиться, что потребует высверливания остатков. После снятия болтов аккуратно подденьте помпу плоской отверткой в зоне уплотнительной прокладки, но не вставляйте инструмент глубоко, чтобы не повредить посадочное место в блоке.
Извлечение помпы требует осторожности: на моделях с 2012 года выпуска она может быть дополнительно зафиксирована герметиком Loctite 574. Если деталь не поддается, слегка постучите по корпусу резиновым молотком, направляя удары в сторону выхода из блока. Проверьте состояние ответной поверхности на блоке двигателя – остатки старой прокладки или герметика удалите пластиковым скребком, избегая металлических инструментов, чтобы не оставить царапин. Перед установкой новой помпы сравните посадочные размеры и расположение отверстий под болты со старой деталью.
Очистка посадочного места и проверка состояния уплотнительных поверхностей
После демонтажа помпы осмотрите посадочное место на блоке цилиндров. Удалите остатки старой прокладки и герметика с помощью неметаллического скребка (например, пластикового или деревянного) и безворсовой салфетки, смоченной в очистителе тормозов или ацетоне. Особое внимание уделите канавкам под уплотнительное кольцо – в них часто скапливаются абразивные частицы, способные нарушить герметичность. Проверьте поверхность на наличие задиров, коррозии или деформаций: допустимая шероховатость – не более Ra 3,2 мкм, а отклонение от плоскостности – не выше 0,05 мм на длине 100 мм. При обнаружении глубоких рисок (более 0,1 мм) или выработки посадочное место требует фрезеровки или замены блока.
| Элемент | Критерий исправности | Инструмент проверки | Действие при несоответствии |
|---|---|---|---|
| Уплотнительная поверхность блока | Отсутствие видимых повреждений, Ra ≤ 3,2 мкм | Профилометр или лекальная линейка с щупом | Шлифовка или замена блока |
| Канавка под резиновое кольцо | Чистота, отсутствие острых кромок, глубина 1,5–2,0 мм | Штангенциркуль, лупа 5х | Зачистка надфилем, при износе – наплавка с последующей обработкой |
| Привалочная плоскость помпы | Отсутствие забоин, коробления, отклонение ≤ 0,03 мм | Поверочная плита с краской или индикатор часового типа | Замена помпы или правка на прессе |
Перед установкой новой помпы обезжирьте поверхности спиртосодержащим растворителем (например, изопропанолом) и нанесите тонкий слой герметика (Loctite 574 или аналог) только на блок цилиндров – избегайте попадания на уплотнительное кольцо. При использовании прокладки из паронита или меди проверьте её толщину микрометром: номинал для Гранд Старекс – 0,5±0,05 мм. Превышение допуска приведёт к неравномерному обжатию и протечкам.
Диагностика деталей помпы на износ и повреждения
Первым этапом проверки становится осмотр крыльчатки. На лопастях не должно быть сколов, трещин или следов коррозии – даже микроскопические дефекты снижают эффективность циркуляции охлаждающей жидкости на 15–20%. Особое внимание уделите зазору между крыльчаткой и корпусом: при превышении 0,3 мм помпа теряет до 30% производительности. Для измерения используйте щуп или штангенциркуль с точностью до 0,05 мм.
Подшипниковый узел проверяется на люфт и шум. Вращайте вал рукой: при наличии осевого или радиального люфта более 0,1 мм подшипник подлежит замене. Скрип или скрежет при вращении указывает на выработку сепаратора или недостаток смазки. На Гранд Старекс чаще всего выходят из строя закрытые подшипники 6203-2RS – их ресурс при эксплуатации на некачественном антифризе сокращается до 50–60 тыс. км.
- Сальник: осмотрите рабочую кромку на наличие рисок, затвердевания или разрывов. Даже при визуальной целостности проверьте герметичность – подайте воздух под давлением 0,5 бар в полость помпы и погрузите её в воду. Пузырьки укажут на микротрещины.
- Корпус: трещины чаще всего образуются в области крепления подшипника или по периметру фланца. Используйте магнитопорошковый метод или капиллярную дефектоскопию для выявления скрытых дефектов.
- Уплотнительное кольцо: потеря эластичности приводит к утечкам. Проверьте твёрдость по Шору – при значении выше 75 единиц кольцо требует замены.
Для оценки состояния вала измерьте его биение индикатором часового типа. Допустимое значение – не более 0,03 мм. При превышении на 0,05 мм и более вал деформируется, что приводит к ускоренному износу подшипников и сальника. На Гранд Старекс с двигателями D4CB и G4KE вал изготавливается из стали 40Х с закалкой ТВЧ – при обнаружении следов задиров или коррозии глубиной более 0,1 мм деталь заменяется целиком.
Замена подшипников, сальника и крыльчатки при необходимости
Подшипники помпы Hyundai Grand Starex выходят из строя при пробеге от 80 до 120 тыс. км, особенно если использовалась некачественная охлаждающая жидкость или система эксплуатировалась с утечками. Признаки износа – гул на высоких оборотах, люфт вала более 0,3 мм или следы выработки на внутренней обойме. Для замены потребуются подшипники 6203-2RS (основной) и 6004-2RS (вспомогательный), которые запрессовываются с натягом 0,02–0,04 мм.
Сальник (артикул 25124-4A000) меняется одновременно с подшипниками, даже если визуально герметичность не нарушена. Старый сальник извлекается съемником или аккуратным постукиванием по корпусу помпы, избегая повреждения посадочного места. Новый сальник устанавливается с применением оправки диаметром 30 мм, обеспечивающей равномерное вдавливание без перекосов. Перед монтажом рабочая кромка смазывается литолом или специальной пастой для сальников.
Крыльчатка (25110-4A000) подлежит замене при наличии трещин, сколов или износе лопастей более 10% от исходной высоты. Демонтаж выполняется после снятия стопорного кольца и нагрева ступицы до 120°C строительным феном – это ослабляет посадку на валу. Новая крыльчатка напрессовывается в холодном состоянии с усилием 5–7 кН, контролируемым динамометрическим ключом. После установки проверяется биение торца – допуск не более 0,1 мм.
При сборке особое внимание уделяется соосности подшипников и вала. Сначала запрессовывается вспомогательный подшипник 6004-2RS до упора в буртик корпуса, затем основной 6203-2RS с зазором 0,5 мм от торца вала. Между подшипниками устанавливается дистанционная втулка толщиной 12 мм. Вал с подшипниками фиксируется стопорным кольцом, после чего проверяется плавность вращения – заедания недопустимы.
Для герметизации стыка крыльчатки и корпуса используется анаэробный герметик Loctite 574, наносимый тонким слоем на привалочную поверхность. Время полимеризации – 30 минут при температуре 20°C. После сборки помпа проверяется на стенде под давлением 1,5 бар в течение 5 минут – утечки через сальник или прокладки не допускаются.
Если вал помпы имеет следы коррозии или выработку более 0,05 мм, его необходимо заменить (артикул 25101-4A000). При установке нового вала контролируется радиальное биение шеек – допуск 0,02 мм. Для точной центровки используется индикатор часового типа с ценой деления 0,01 мм. Несоосность приводит к преждевременному износу сальника и подшипников.
После замены комплектующих помпа обкатывается на холостом ходу двигателя в течение 10 минут с постепенным повышением оборотов до 3000 об/мин. При этом контролируется температура корпуса – перегрев выше 80°C указывает на недостаточную смазку подшипников или перекос крыльчатки. Окончательная проверка выполняется через 1000 км пробега – осматриваются сальник, подшипники и прокладки на предмет утечек или люфтов.
Сборка и установка помпы обратно с соблюдением момента затяжки
Перед сборкой убедитесь, что все детали помпы очищены от старого герметика, масла и грязи. Используйте безворсовую салфетку и очиститель тормозов для удаления остатков. Особое внимание уделите посадочным поверхностям корпуса и крыльчатки – даже микроскопические частицы могут нарушить герметичность.
Нанесите тонкий слой герметика на привалочную поверхность корпуса помпы. Для Hyundai Grand Starex рекомендуется использовать Loctite 574 или аналогичный анаэробный герметик, устойчивый к температурам до +200°C. Избегайте избыточного нанесения – лишний герметик может попасть в систему охлаждения и забить каналы.
Установите новую прокладку или уплотнительное кольцо на вал помпы. Если в комплекте идет металлическая прокладка, проверьте ее на отсутствие деформаций. Для резиновых уплотнений используйте смазку на силиконовой основе, чтобы предотвратить прилипание и повреждение при сборке.
Соберите помпу в обратной последовательности, следуя ключевым этапам:
- Установите крыльчатку на вал, совместив шлицы или метки (если есть).
- Закрепите стопорное кольцо или гайку с моментом затяжки 8–10 Н·м.
- Проверьте свободное вращение крыльчатки – заедания недопустимы.
- Установите сальник, предварительно смазав его рабочую кромку охлаждающей жидкостью.
При установке помпы на двигатель замените все уплотнительные кольца на новые. Затягивайте болты крепления в три этапа по схеме «звезда»:
- Предварительная затяжка – 5 Н·м.
- Основная затяжка – 12–15 Н·м.
- Финальная затяжка – 20–22 Н·м (для болтов M8) или 25–28 Н·м (для болтов M10).
Превышение момента приведет к деформации корпуса или срыву резьбы.
После установки залейте охлаждающую жидкость, удалите воздух из системы через специальный клапан (расположен на патрубке термостата). Запустите двигатель, прогрейте до рабочей температуры и проверьте отсутствие течей. Если помпа издает посторонние шумы, немедленно остановите двигатель и проверьте сборку.
