Как вольты перевести в омы

Преобразование вольт в омы требует понимания закона Ома и взаимосвязи между напряжением, током и сопротивлением. Формула U = I × R лежит в основе расчетов, где U – напряжение в вольтах, I – ток в амперах, R – сопротивление в омах. Без знания тока прямое преобразование невозможно, но есть методы, позволяющие обойти это ограничение.

Если известна мощность (P) в ваттах, используйте формулу R = U² / P. Например, при напряжении 12 В и мощности 6 Вт сопротивление составит 12² / 6 = 24 Ом. Этот способ удобен для расчета резисторов в цепях с известной потребляемой мощностью.

Для цепей с постоянным током и известным значением тока (I) применяйте R = U / I. Допустим, напряжение 5 В, а ток 0,5 А – сопротивление будет 5 / 0,5 = 10 Ом. Убедитесь, что ток измерен точно, иначе погрешность повлияет на результат.

В переменных цепях учитывайте импеданс (Z), который включает активное и реактивное сопротивление. Для чисто активной нагрузки формула остается прежней, но при наличии индуктивности или емкости потребуются дополнительные расчеты с использованием комплексных чисел.

Используйте мультиметр для проверки результатов. Измерьте напряжение на резисторе и ток через него, затем примените закон Ома для верификации. Это исключит ошибки в расчетах и подтвердит корректность выбранного метода.

Какие данные нужны для расчёта сопротивления по напряжению

Для определения сопротивления через напряжение требуется знать силу тока в цепи. Без этого параметра формула R = U/I теряет смысл, так как сопротивление прямо пропорционально напряжению и обратно пропорционально току. Измерьте ток мультиметром в режиме амперметра, подключив его последовательно с нагрузкой. Если ток неизвестен, расчёт невозможен.

Напряжение должно быть измерено непосредственно на участке цепи, сопротивление которого вычисляется. Используйте вольтметр или мультиметр в режиме измерения постоянного (DC) или переменного (AC) напряжения в зависимости от типа источника. Погрешность прибора влияет на точность результата: для бытовых задач достаточно точности ±1%, для лабораторных – ±0,1%.

Температура окружающей среды и материала проводника критична для точных расчётов. Удельное сопротивление материалов меняется с температурой по закону ρ = ρ₀[1 + α(T − T₀)], где α – температурный коэффициент. Для меди α = 0,0039 К⁻¹, для алюминия – 0,0043 К⁻¹. Если температура отличается от 20°C, вносите поправку.

Длина и площадь поперечного сечения проводника нужны, если вычисляется сопротивление провода, а не дискретного резистора. Формула R = ρ·l/S требует знания удельного сопротивления материала (ρ), длины (l) и площади сечения (S). Например, для медного провода сечением 1 мм² и длиной 10 м сопротивление составит ~0,17 Ом при 20°C.

Тип тока – постоянный или переменный – определяет методику расчёта. В цепях переменного тока учитывается импеданс, включающий активное и реактивное сопротивления. Для чисто активной нагрузки (например, нагревательный элемент) формула остаётся прежней. При наличии индуктивности или ёмкости используйте Z = U/I, где Z – полное сопротивление.

Если цепь содержит нелинейные элементы (диоды, транзисторы), закон Ома неприменим напрямую. В таких случаях используйте вольт-амперные характеристики компонентов или снимайте зависимость тока от напряжения экспериментально. Для полупроводниковых приборов сопротивление зависит от приложенного напряжения и температуры.

Как применить закон Ома для перевода вольт в омы

Закон Ома связывает напряжение (U), ток (I) и сопротивление (R) формулой R = U / I. Чтобы перевести вольты в омы, нужно знать силу тока в цепи. Например, если напряжение составляет 12 В, а ток – 3 А, сопротивление равно 12 / 3 = 4 Ом. Без значения тока преобразование невозможно, так как омы зависят от двух переменных.

Для точного расчёта используйте мультиметр. Измерьте напряжение на участке цепи в режиме вольтметра, затем переключите прибор в режим амперметра и зафиксируйте ток. Подставьте полученные значения в формулу. Если ток неизвестен, но известна мощность (P), используйте связь I = P / U, а затем вычислите R.

В цепях переменного тока учитывайте импеданс (Z), который включает активное и реактивное сопротивление. Формула остаётся аналогичной: Z = U / I, но результат будет комплексным числом. Для чисто резистивных нагрузок (например, нагревательных элементов) расчёт совпадает с постоянным током.

При работе с низкими напряжениями (менее 1 В) погрешность измерений возрастает. Используйте прецизионные приборы с разрешением не хуже 0,1 мВ и 0,1 мА. Например, при U = 0,5 В и I = 0,01 А сопротивление составит 50 Ом, но ошибка в 0,1 мА даст разброс ±5 Ом.

В реальных схемах сопротивление часто нелинейно. Например, у полупроводниковых диодов R зависит от приложенного напряжения. В таких случаях стройте вольт-амперную характеристику (ВАХ) и определяйте динамическое сопротивление как R = ΔU / ΔI в рабочей точке.

Для быстрой оценки запомните эталонные соотношения: при токе 1 А сопротивление численно равно напряжению (U = 5 В → R = 5 Ом). При токе 0,1 А умножайте напряжение на 10 (U = 3 В → R = 30 Ом). Это упрощает расчёты без калькулятора.

Примеры вычислений сопротивления в реальных схемах

Рассмотрим цепь питания светодиода с напряжением источника 5 В и током 20 мА. Чтобы ограничить ток, последовательно включают резистор. По закону Ома: R = (U_ист – U_LED) / I. Для красного светодиода с падением напряжения 2 В расчет дает: (5 В – 2 В) / 0,02 А = 150 Ом. Ближайший стандартный номинал – 150 Ом или 160 Ом. Превышение тока даже на 5 мА сокращает срок службы светодиода на 30–40%, поэтому выбирайте резистор с запасом мощности (0,125 Вт достаточно для 20 мА).

В делителях напряжения сопротивление влияет на стабильность выходного сигнала. Например, при входном напряжении 12 В и требуемом выходном 3 В используют два резистора: R1 и R2. Формула: U_вых = U_вх × (R2 / (R1 + R2)). Если выбрать R1 = 9 кОм и R2 = 3 кОм, выходное напряжение составит 3 В. Однако при подключении нагрузки с сопротивлением 1 кОм выходное напряжение упадет до 2,25 В из-за шунтирования. Решение: уменьшить R1 и R2 в 10 раз (900 Ом и 300 Ом) – тогда влияние нагрузки снизится до 0,1 В. Мощность резисторов должна быть не менее U² / R (для 900 Ом: 12² / 900 ≈ 0,16 Вт).

Типичные ошибки при определении омов через напряжение

Первая и самая распространённая ошибка – игнорирование закона Ома в полной форме. Многие используют упрощённую формулу R = U/I, забывая, что она применима только для линейных резистивных цепей. В реальных схемах с реактивными элементами (катушки, конденсаторы) сопротивление зависит от частоты, и расчёт по постоянному току даст неверный результат. Например, для катушки индуктивностью 10 мГн на частоте 50 Гц сопротивление составит X_L = 2πfL ≈ 3,14 Ом, а не ноль, как ошибочно предполагают при расчёте по постоянному напряжению.

Вторая ошибка – пренебрежение внутренним сопротивлением источника напряжения. Если измерить напряжение на клеммах батареи без нагрузки (например, 9 В), а затем подключить резистор 100 Ом, реальное падение напряжения окажется меньше из-за внутреннего сопротивления источника. Для щелочной батареи AA оно составляет 0,1–0,5 Ом. При токе 0,09 А (9 В / 100 Ом) падение на внутреннем сопротивлении составит 0,009–0,045 В, что исказит расчётное значение R на 1–5%.

• Использование неточных измерительных приборов. Мультиметры с низким разрешением (например, 3,5 разряда) могут давать погрешность до ±1% от диапазона. При измерении 5 В на диапазоне 20 В погрешность составит ±0,2 В, что при токе 0,1 А приведёт к ошибке в расчёте R до ±2 Ом. Для точных измерений выбирайте приборы с разрешением 4,5 разряда и выше.
• Неучёт температурного коэффициента сопротивления. Медный провод при нагреве на 10°C увеличивает сопротивление на 4%. Если измерять R при комнатной температуре (20°C), а эксплуатировать цепь при 50°C, реальное сопротивление вырастет на 12%. Для точных расчётов используйте формулу R_t = R₀ × (1 + αΔT), где α для меди – 0,0039 К^-1.
• Ошибки при параллельном и последовательном соединении. При расчёте общего сопротивления параллельных резисторов часто путают формулы. Например, для двух резисторов 10 Ом и 20 Ом общее R составит R_общ = (10 × 20) / (10 + 20) ≈ 6,67 Ом, а не 30 Ом. Ошибка в 4,5 раза.

Третья ошибка – расчёт сопротивления по пиковому напряжению в цепях переменного тока. Если измерить амплитудное значение напряжения (например, 311 В для сети 220 В), а затем использовать его в формуле R = U/I, результат будет завышен в √2 раз. Для корректного расчёта используйте действующее значение напряжения (220 В), а не амплитудное.

Четвёртая ошибка – неучёт нелинейности вольт-амперных характеристик. Полупроводниковые элементы (диоды, транзисторы) не подчиняются закону Ома. Например, кремниевый диод при прямом напряжении 0,7 В пропускает ток 10 мА, но при 0,8 В ток может вырасти до 100 мА. Расчёт R = U/I даст 70 Ом и 8 Ом соответственно, хотя реальное динамическое сопротивление меняется. Для таких элементов используйте дифференциальное сопротивление r_d = ΔU/ΔI.

Инструменты и калькуляторы для быстрого перевода

Для преобразования вольт в омы требуется знать силу тока (амперы), так как сопротивление рассчитывается по закону Ома: R = U/I. Онлайн-калькуляторы ускоряют процесс, исключая ручные вычисления. Популярные сервисы: CalculatorSoup, RapidTables и Electrical4U. Они поддерживают ввод данных в разных единицах (милливольты, килоомы) и мгновенно выдают результат с точностью до 4 знаков после запятой.

Если нужен офлайн-инструмент, подойдут инженерные калькуляторы с функцией расчёта сопротивления. Модели Casio fx-991ES Plus и Texas Instruments TI-36X Pro имеют предустановленные формулы закона Ома. Для мобильных устройств доступны приложения: ElectroDroid (Android) и Electrical Calculations (iOS), где помимо базовых расчётов есть справочники по стандартным значениям резисторов.

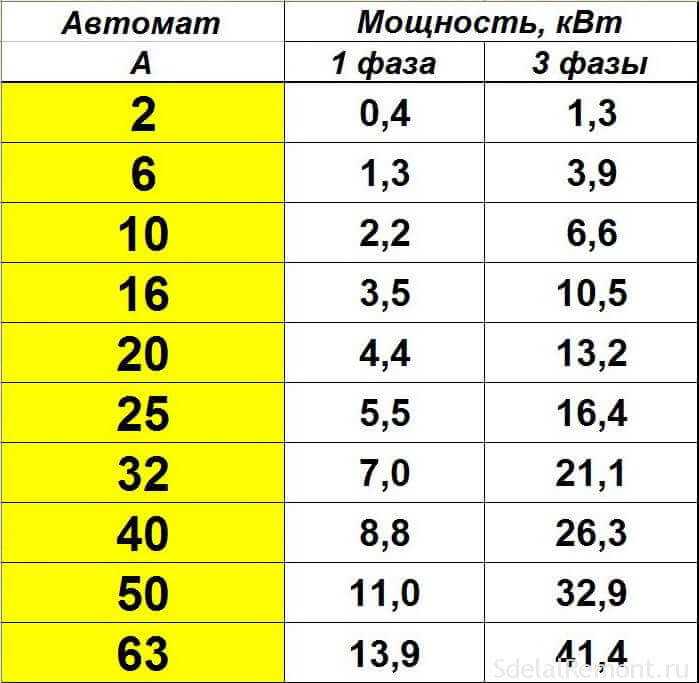

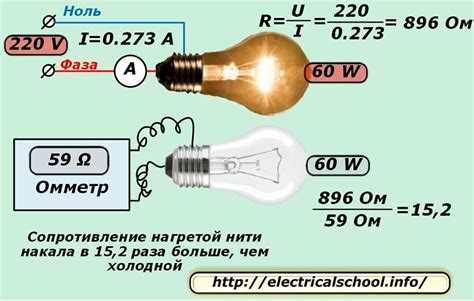

Когда преобразование вольт в омы не имеет смысла

Вольты и омы измеряют принципиально разные физические величины: напряжение и сопротивление. Преобразование возможно только при наличии третьего параметра – тока, через закон Ома (R = U/I). Без значения тока или мощности попытка перевести вольты в омы лишена смысла, так как одному значению напряжения соответствует бесконечное множество сопротивлений в зависимости от схемы.

В цепях переменного тока с реактивными элементами (катушки, конденсаторы) сопротивление становится комплексным и зависит от частоты. Например, на частоте 50 Гц конденсатор емкостью 10 мкФ имеет сопротивление около 318 Ом, но при 1 кГц – уже 15,9 Ом. Напряжение здесь не определяет сопротивление без учета частоты и фазового сдвига.

В нелинейных цепях (диоды, транзисторы) сопротивление меняется в зависимости от приложенного напряжения. Например, стабилитрон на 5,1 В при напряжении ниже порога ведет себя как высокоомный элемент, а при превышении – резко снижает сопротивление. Закон Ома в классическом виде неприменим, и преобразование U в R теряет физический смысл.

В источниках напряжения с внутренним сопротивлением (например, батарея 9 В с Ri = 1 Ом) напряжение на клеммах падает при подключении нагрузки. Если измерить 8 В на нагрузке, это не означает, что её сопротивление равно 8 Ом – реальное значение зависит от тока и внутреннего сопротивления источника. Прямой расчет R = U/I даст неверный результат без учета Ri.

В высокочастотных цепях (СВЧ, радиосигналы) сопротивление проводников определяется скин-эффектом и волновым сопротивлением линии. Например, коаксиальный кабель с волновым сопротивлением 50 Ом не имеет «реального» сопротивления в привычном смысле – его импеданс зависит от геометрии и диэлектрика, а не от напряжения сигнала.
