Таймер механический суточный 67074 8 как установить

Механический суточный таймер 67074 (производства TDM Electric или аналогичных брендов) – устройство с 24-часовым циклом и шагом переключения 15 минут. Его установка требует точного соблюдения последовательности действий, так как ошибки в подключении могут привести к сбоям в работе или повреждению оборудования. В этом руководстве рассмотрены ключевые этапы: от подготовки инструментов до финальной проверки.

Таймер 67074 рассчитан на нагрузку до 16 А (3,5 кВт) при напряжении 220–250 В. Перед началом работ убедитесь, что мощность подключаемого прибора не превышает этих значений. Для подключения потребуются: отвертка с изолированной ручкой, кусачки, индикатор напряжения и, при необходимости, клеммные колодки для надежного соединения проводов.

Особое внимание уделите фазировке: таймер должен разрывать фазный провод, а не нулевой. Неверное подключение снижает безопасность и может вызвать короткое замыкание. Если в распределительной коробке отсутствует маркировка, используйте индикаторную отвертку для определения фазы. На корпусе таймера 67074 нанесены обозначения: L (вход фазы), N (ноль), T (выход на нагрузку).

Настройка временных интервалов выполняется вращением диска с метками. Каждый щелчок соответствует 15 минутам, а полный оборот – 24 часам. Для точной синхронизации совместите метку на диске с текущим временем на корпусе. Учтите, что таймер не имеет резервного питания: при отключении электроэнергии настройки сбиваются, и диск останавливается.

Установка механического суточного таймера 67074: пошаговое руководство

Модель 67074 оснащена 24-часовым циферблатом с 96 сегментами (шаг 15 минут) и рассчитана на нагрузку до 16 А (3680 Вт). Перед началом работ отключите питание на автомате или выключателе, к которому подключается таймер. Проверьте отсутствие напряжения мультиметром или индикаторной отвёрткой – игнорирование этого шага может привести к короткому замыканию или поражению током.

Для монтажа потребуются: отвёртка с изолированной ручкой (PH2), кусачки, стриппер для снятия изоляции (если провода не зачищены), дюбели и шурупы (если таймер устанавливается на стену). Размер крепёжных отверстий на задней панели – 5 мм, расстояние между ними – 60 мм. При установке в распределительный щит используйте DIN-рейку шириной 35 мм.

• Снимите переднюю крышку таймера, потянув её на себя. Внутри расположены клеммы с маркировкой:
  • L – фаза (коричневый/чёрный провод);
  • N – ноль (синий провод);
  • ⏚ – заземление (жёлто-зелёный провод, если есть);
  • Нагрузка – выход к управляемому устройству.
• Подключите провода согласно схеме: фаза и ноль от сети к соответствующим клеммам, нагрузку – к выходным контактам. Затяните винты клемм с усилием 0,5 Н·м – недостаточная затяжка вызывает нагрев, избыточная может сорвать резьбу.

После подключения установите таймер на место. Если монтаж ведётся на стену, просверлите отверстия диаметром 6 мм, вставьте дюбели и закрепите корпус шурупами. При установке на DIN-рейку защёлкните фиксаторы до щелчка. Убедитесь, что провода не пережаты и не касаются подвижных частей механизма.

Настройте время включения/выключения:

1. Поверните диск циферблата по часовой стрелке до совмещения текущего времени с меткой на корпусе (красная стрелка).
2. Нажмите на сегменты (пластиковые штырьки) в нужные временные интервалы – каждый сегмент соответствует 15 минутам. Для непрерывной работы в течение часа установите 4 последовательных сегмента.
3. Проверьте настройку, прокрутив диск вручную – сегменты должны замыкать контакты в заданное время.

Включите питание и протестируйте работу таймера. Если нагрузка не включается, проверьте:

• Правильность подключения фазы и нуля (частая ошибка – перепутаны клеммы L и N);
• Надёжность фиксации сегментов – они должны чётко защёлкиваться;
• Состояние предохранителя (если есть) – при перегрузке он срабатывает.

При корректной работе таймер издаёт тихий щелчок при срабатывании контактов. Не используйте устройство с нагрузкой выше 16 А – это приведёт к выходу из строя механизма.

Подготовка инструментов и проверка комплектации таймера

Перед началом установки механического суточного таймера 67074 8 убедитесь в наличии всех необходимых инструментов. Для работы потребуются:

• Крестовая отвёртка (PH2, длина жала 100–150 мм)
• Индикаторная отвёртка или мультиметр (для проверки напряжения)
• Пассатижи с изолированными ручками (для зачистки проводов)
• Нож монтажный (лезвие 18 мм) или стриппер (калибр 0,75–2,5 мм²)
• Изолента ПВХ или термоусадочные трубки (диаметр 3–6 мм)

Проверьте комплектацию таймера 67074 8 согласно заводской документации. В стандартный набор должны входить:

1. Корпус таймера с механическим циферблатом и шкалой на 24 часа
2. Клеммная колодка с винтовыми зажимами (4 контакта: L, N, 1, 2)
3. Набор пластиковых штифтов (20 шт., чёрные и красные для программирования)
4. Крепёжный винт с гайкой (M4, длина 12 мм)
5. Инструкция по эксплуатации (артикул 67074-8-RU)

Особое внимание уделите штифтам программирования. Их должно быть ровно 20: 10 чёрных (для отключения нагрузки) и 10 красных (для включения). Проверьте целостность штифтов – сколы или деформация могут привести к некорректной работе таймера. Если количество не совпадает, обратитесь к поставщику для замены.

Перед подключением измерьте сечение подводящих проводов. Таймер 67074 8 рассчитан на максимальный ток 16 А при напряжении 220–240 В, что соответствует сечению медного провода 1,5–2,5 мм². Использование проводов меньшего сечения приведёт к перегреву и выходу устройства из строя. Для алюминиевых проводов минимальное сечение – 2,5 мм².

Проверьте работоспособность индикаторной отвёртки или мультиметра. При тестировании напряжения на фазном проводе индикатор должен загораться, а мультиметр показывать 220–240 В. Если прибор неисправен, замените его – работа с электричеством без проверки опасна. Для мультиметра установите режим измерения переменного напряжения (ACV) на предел 500 В.

Подготовьте место установки. Таймер 67074 8 предназначен для монтажа на DIN-рейку шириной 35 мм или на плоскую поверхность с помощью крепёжного винта. Убедитесь, что в зоне установки нет конденсата, пыли или агрессивных сред (например, паров кислот). Расстояние до других электроприборов должно быть не менее 50 мм для обеспечения естественного охлаждения.

Сравните маркировку клемм таймера с электрической схемой помещения. На корпусе устройства должны быть чётко обозначены контакты: L (фаза), N (ноль), 1 и 2 (выход на нагрузку). Если маркировка стёрта или отсутствует, используйте мультиметр в режиме прозвонки для определения назначения контактов. Неправильное подключение приведёт к короткому замыканию или повреждению оборудования.

Отключение электропитания и выбор места для монтажа

Перед началом работ отключите автоматический выключатель на электрощитке, соответствующий цепи, в которую будет подключаться таймер 67074 8. Проверьте отсутствие напряжения индикаторной отвёрткой или мультиметром на проводах в монтажной коробке – даже при выключенном автомате возможны наведённые токи. Если таймер устанавливается в помещении с высокой влажностью (ванная, кухня), используйте УЗО с током утечки не более 30 мА для дополнительной защиты. Избегайте монтажа вблизи источников тепла (радиаторы, духовки) – допустимый диапазон рабочих температур устройства: от -10°C до +50°C.

Выбирайте место с учётом длины штатного кабеля таймера (20 см) и удобства доступа к кнопкам управления. Оптимальная высота установки – 1,2–1,5 м от пола, чтобы исключить случайные нажатия и обеспечить видимость дисплея. Если монтаж выполняется в металлическую распределительную коробку, убедитесь в наличии заземляющего контакта. Для скрытой проводки используйте подрозетник диаметром не менее 60 мм, а при открытой – пластиковый кабель-канал сечением 16×16 мм. Избегайте мест с вибрацией (например, рядом с дверными проёмами), так как это может привести к ложным срабатываниям механизма.

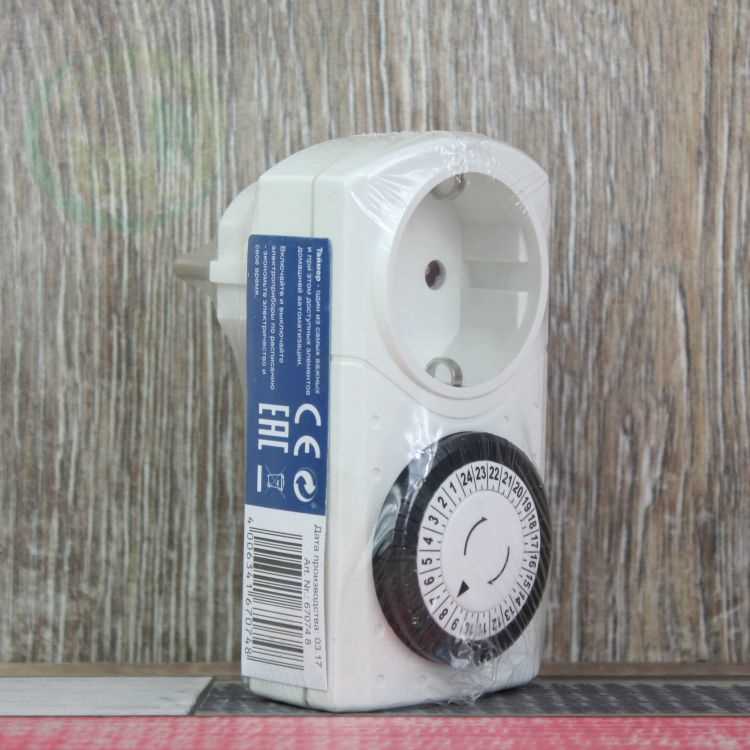

Подключение проводов к клеммам таймера по схеме

Таймер 67074 8 оснащён четырьмя клеммами: две для питания (L и N) и две для нагрузки (обычно маркированы как «1» и «2» или «NO» и «COM»). Перед подключением убедитесь, что напряжение в сети отключено – используйте индикаторную отвёртку или мультиметр. Сечение подводящих проводов должно соответствовать току нагрузки: для бытовых приборов до 10 А достаточно 1,5 мм², для 16 А – 2,5 мм². Зачистите концы проводов на 6–7 мм, избегая повреждения жил.

Схема подключения зависит от типа нагрузки. Для простого включения/выключения прибора (например, освещения) фазный провод (L) сети подключите к клемме «L», нейтраль (N) – к «N». Выходные провода от таймера («1» и «2») соедините с нагрузкой: фаза на «1», нейтраль на «2». Если таймер управляет только фазой (например, в цепи с выключателем), нейтраль можно пропустить через клеммы без разрыва. Проверьте соответствие маркировки клемм в инструкции – у некоторых моделей обозначения могут отличаться.

После фиксации проводов в клеммах затяните винты с усилием 0,5–0,7 Н·м – недостаточная затяжка вызовет нагрев, избыточная может повредить жилы. Для проверки работоспособности подайте питание и установите на таймере тестовый интервал (например, 1 минута). Если нагрузка не включается, прозвоните цепь мультиметром: между «L» и «1» должно быть сопротивление нагрузки, между «N» и «2» – близкое к нулю. При ошибке в подключении таймер может выйти из строя – не подавайте питание до устранения неисправностей.

Настройка временных интервалов с помощью сегментов диска

Чтобы задать период работы, нажмите на сегменты в нужном диапазоне: выступы активируют таймер, выемки – деактивируют. Например, для включения устройства с 8:00 до 10:00 утром и с 18:00 до 22:00 вечером, нажмите сегменты с 32-го по 40-й (8:00–10:00) и с 72-го по 88-й (18:00–22:00). Убедитесь, что между активными зонами остаются нетронутые сегменты – иначе таймер будет работать непрерывно.

Для корректировки интервалов используйте тонкий предмет (например, отвёртку или зубочистку), чтобы поддеть и вернуть сегменты в исходное положение. Избегайте чрезмерного усилия: пластик хрупкий, и повреждение одного сегмента может сместить весь цикл на 15 минут. Проверьте настройку, медленно вращая диск вручную – выступы должны чётко фиксироваться в положении «включено».

При настройке нескольких коротких интервалов (например, полива растений каждые 2 часа) оставляйте между ними минимум один неактивный сегмент. Это предотвратит ложные срабатывания из-за инерции механизма. Для суточных циклов с равными промежутками (например, освещение на 30 минут каждые 3 часа) используйте шаблон: 2 активных сегмента (30 минут) + 10 неактивных (2,5 часа).

Таймер 67074 8 не поддерживает дробление сегментов на части, поэтому минимальный интервал – 15 минут. Если требуется точность до минут, выбирайте модели с электронным управлением. Для сезонных изменений (например, зимнее/летнее время) переустанавливайте диск заново, а не пытайтесь сдвинуть настройки – это нарушит синхронизацию с реальным временем.

После настройки зафиксируйте диск стопорным кольцом и подключите нагрузку. Включите таймер в розетку и проверьте работу в течение первых двух циклов: механические устройства могут иметь погрешность ±5 минут за сутки. При необходимости скорректируйте интервалы, сместив активные сегменты на один шаг вперёд или назад.
