Как проверить тэн на термопоте

ТЭН в термопоте – ключевой элемент, отвечающий за нагрев воды. Его неисправность приводит к отсутствию кипячения или недостаточному нагреву. Средний срок службы нагревательного элемента составляет 3–5 лет, но при интенсивной эксплуатации или низком качестве воды он может выйти из строя раньше. Перед диагностикой отключите прибор от сети и дайте ему остыть – работа с горячим ТЭНом опасна.

Для проверки потребуется мультиметр с режимом измерения сопротивления (200–2000 Ом) и прозвонки. Стандартное сопротивление исправного ТЭНа мощностью 700–1000 Вт – 40–60 Ом. Если прибор показывает 0 Ом – произошло короткое замыкание, бесконечность – обрыв цепи. Оба случая требуют замены элемента.

Перед разборкой термопота снимите нижнюю крышку, зафиксированную 4–6 винтами. ТЭН обычно расположен в нижней части бака и закреплён гайкой на фланце. Отсоедините провода, предварительно сфотографировав их расположение. Обратите внимание на состояние уплотнительного кольца – при повреждении его нужно заменить, чтобы избежать протечек.

Проверка на пробой на корпус – обязательный этап. Установите мультиметр в режим прозвонки (200 кОм) и приложите один щуп к корпусу ТЭНа, второй – к любому из контактов. Звуковой сигнал или показания ниже 1 МОм указывают на утечку тока. Такой элемент использовать нельзя – он создаёт риск поражения электричеством.

Проверка ТЭНа в термопоте: пошаговая инструкция

Перед началом проверки отключите термопот от сети и дайте ему остыть не менее 30 минут. Работа с горячим прибором опасна и может исказить показания мультиметра. Снимите нижнюю крышку корпуса, открутив 4–6 винтов крестовой отвёрткой (размер PH1 или PH2). Убедитесь, что уплотнительная резинка не повреждена – её деформация приведёт к протечкам.

ТЭН в термопоте обычно расположен в нижней части ёмкости и закреплён на фланце с помощью 3–4 гаек. Отсоедините провода, предварительно сфотографировав их расположение, чтобы не перепутать при сборке. Для проверки понадобится мультиметр в режиме измерения сопротивления (200 Ом). Нормальное сопротивление ТЭНа – 20–60 Ом в зависимости от мощности (для 700–1000 Вт).

Осмотрите поверхность ТЭНа на наличие накипи или тёмных пятен. Слой накипи толщиной более 2 мм снижает эффективность нагрева на 30–40%. Очистите элемент лимонной кислотой (50 г на 1 л воды, кипятить 15 минут) или специальными средствами для удаления накипи. Не используйте металлические щётки – они повреждают защитное покрытие.

Проверьте термопредохранитель, расположенный рядом с ТЭНом. Его сопротивление должно быть близко к 0 Ом. Если мультиметр показывает обрыв, замените предохранитель на аналогичный по току срабатывания (обычно 10–15 А). Не пытайтесь восстановить его – это нарушает безопасность эксплуатации.

Соберите термопот в обратном порядке, убедившись, что все провода подключены правильно и не зажаты корпусом. Залейте воду и включите прибор на 5 минут. Если ТЭН исправен, вода начнёт нагреваться через 1–2 минуты. Отсутствие нагрева при нормальных показаниях мультиметра указывает на неисправность термостата или платы управления.

При замене ТЭНа выбирайте модель с идентичными параметрами: мощность (±50 Вт), габариты фланца и тип крепления. Использование неоригинальных деталей может привести к перегреву или короткому замыканию. После установки нового элемента проведите повторную проверку сопротивления и изоляции.

Какие инструменты понадобятся для диагностики ТЭНа

Для проверки ТЭНа термопота потребуется минимальный набор инструментов, но каждый из них должен соответствовать специфике задачи. Основной прибор – мультиметр с диапазоном измерения сопротивления от 0 до 200 Ом и возможностью прозвонки цепи. Модели с автоматическим выбором диапазона (например, Fluke 17B или UNI-T UT33D) упростят процесс, исключив необходимость ручной настройки.

Отвёртка с изолированной рукояткой и набором бит (крестовые PH1/PH2, плоские 3–5 мм) нужна для демонтажа корпуса термопота. Важно: магнитные биты ускорят работу, но могут повредить электронные компоненты – используйте их только при отсутствии альтернатив. Для доступа к ТЭНу часто требуется шестигранный ключ на 4 или 5 мм, особенно в моделях с защищённым крепежом.

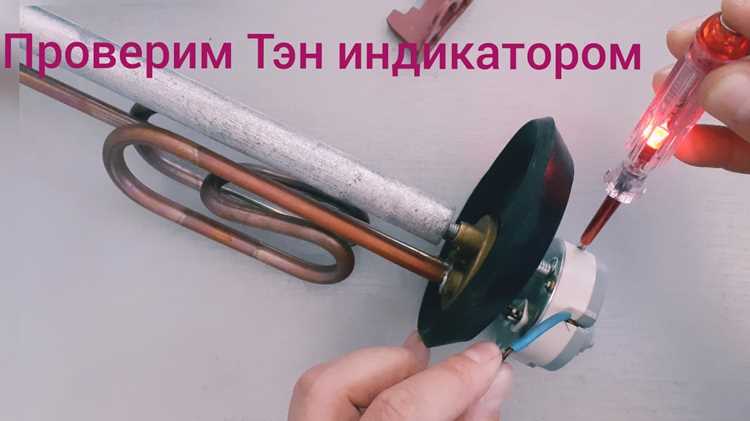

Индикаторная отвёртка с функцией проверки напряжения (до 250 В) пригодится для предварительной оценки наличия фазы на клеммах ТЭНа. Не полагайтесь только на неё – индикаторы часто дают ложные срабатывания при наведённом напряжении. Для точной диагностики всегда используйте мультиметр в режиме измерения переменного напряжения (ACV).

Пассатижи с узкими губками (120–150 мм) необходимы для отсоединения проводов от клемм ТЭНа. Избегайте чрезмерного усилия – контакты часто выполнены из тонкой латуни и легко деформируются. Для фиксации проводов при повторном подключении используйте термоусадочные трубки или изоленту на основе ПВХ (толщина не менее 0,15 мм).

Мегаомметр (500–1000 В) нужен для проверки сопротивления изоляции ТЭНа. Нормальное значение – не менее 0,5 МОм при напряжении 500 В. Если прибор показывает меньше 0,1 МОм, ТЭН подлежит замене из-за риска пробоя на корпус. Для бытовых условий подойдёт компактная модель, например, E6-24 или аналоги.

Тепловизор или пирометр (диапазон 0–300 °C) поможет выявить локальные перегревы ТЭНа, указывающие на межвитковое замыкание. При отсутствии специализированного оборудования используйте термопару типа K с мультиметром (режим измерения температуры). Погрешность в ±2 °C допустима для предварительной оценки.

Наждачная бумага (зернистость P400–P600) или специальная щётка для чистки контактов пригодится для удаления окислов с клемм ТЭНа. Оксидный слой увеличивает сопротивление контакта, что приводит к перегреву и ложным срабатываниям защиты. После зачистки обработайте контакты контактной смазкой (например, Kontakt 60 или аналоги).

Запасные предохранители (на ток 10–16 А, тип F или T) и термопредохранители (с температурой срабатывания 120–150 °C) могут потребоваться для временной замены при диагностике. Убедитесь, что номиналы соответствуют спецификации термопота – данные указаны на шильдике устройства или в сервисной документации.

Как безопасно разобрать термопот перед проверкой

Отключите термопот от сети и слейте остатки воды через сливной клапан или носик. Дождитесь полного остывания корпуса – внутренние элементы, особенно ТЭН, могут сохранять температуру до 60–80°C в течение 15–20 минут после выключения. Используйте отвертку с изолированной ручкой и магнитным наконечником для работы с мелкими винтами: большинство моделей крепятся на 4–6 саморезах под резиновыми ножками или в нижней панели. Запоминайте последовательность снятия деталей – фотографируйте каждый этап, чтобы избежать ошибок при сборке.

Снимите верхнюю крышку, аккуратно отсоединив защелки или открутив скрытые винты под кнопками управления. В моделях с сенсорным экраном отключите шлейф дисплея, потянув за фиксатор разъема – не тяните за провода, чтобы не повредить пайку. Проверьте наличие дополнительных креплений: в некоторых термопотах (например, Polaris PWP 2810D) ТЭН фиксируется металлической скобой, которую нужно отогнуть плоскогубцами с узкими губками.

Изолируйте провода питания ТЭНа с помощью малярного скотча или термоусадочных трубок перед отсоединением клемм. Если термопот оснащен датчиком температуры (NTC-термистор), отключите его разъем, предварительно отметив положение контактов. При работе с пластиковыми защелками используйте пластиковую лопатку или старую кредитную карту – металлические инструменты могут оставить заусенцы, что усложнит последующую сборку.

Где находится ТЭН в термопоте и как его идентифицировать

ТЭН в термопоте расположен в нижней части корпуса, непосредственно под резервуаром для воды. В большинстве моделей он крепится к дну металлическим фланцем с уплотнительной прокладкой или встроен в нагревательный блок, совмещённый с насосом. Чтобы добраться до него, потребуется снять нижнюю крышку, зафиксированную винтами или защёлками – их расположение зависит от бренда: у Scarlett и Vitek винты часто скрыты под резиновыми ножками, у Polaris – под декоративной панелью.

Идентифицировать ТЭН можно по следующим признакам:

• Форма: трубчатый элемент диаметром 6–10 мм, изогнутый в виде спирали или петли, либо дисковый нагреватель (в моделях с плоским дном).
• Материал: нержавеющая сталь или алюминий с керамическим покрытием; на поверхности не должно быть следов коррозии или нагара.
• Маркировка: на фланце или корпусе ТЭНа указывается мощность (обычно 600–1200 Вт) и рабочее напряжение (220–240 В).

В термопотах с функцией поддержания температуры может быть два ТЭНа: основной (для кипячения) и вспомогательный (для подогрева).

Если визуальный осмотр не даёт результатов, отключите термопот от сети и прозвоните контакты мультиметром в режиме измерения сопротивления (200–2000 Ом). Исправный ТЭН покажет значение в пределах 20–60 Ом – отклонение в большую сторону указывает на обрыв, в меньшую – на короткое замыкание. При проверке учитывайте, что дисковые нагреватели имеют сопротивление 5–15 Ом, а трубчатые – 30–80 Ом.

Как проверить сопротивление ТЭНа мультиметром

Отключите термопот от сети и снимите нижнюю крышку, чтобы получить доступ к ТЭНу. Найдите клеммы нагревательного элемента – обычно это два винтовых или штыревых контакта, иногда закрытые защитным колпачком. Очистите их от окислов и нагара мелкозернистой наждачной бумагой, чтобы исключить ложные показания из-за плохого контакта.

Переведите мультиметр в режим измерения сопротивления (Ω) на предел 200 Ом. Если прибор не имеет автоподстройки диапазона, выберите ближайший верхний предел к ожидаемому значению. Для большинства ТЭНов термопотов сопротивление составляет 20–60 Ом – уточните номинал в документации к устройству или на корпусе элемента. Коснитесь щупами клемм ТЭНа: при исправном нагревателе на дисплее отобразится значение в указанном диапазоне.

Если мультиметр показывает «1» или «OL» (обрыв), ТЭН неисправен – нить накаливания внутри разрушена. Нулевое сопротивление или близкое к нему (менее 1 Ом) указывает на короткое замыкание между витками спирали. В обоих случаях элемент подлежит замене. Проверьте также сопротивление между каждой клеммой и корпусом ТЭНа: при утечке тока на корпус прибор покажет значение менее 1 МОм, что свидетельствует о пробое изоляции.

Для точной диагностики сравните полученные показания с расчетным сопротивлением по формуле R = U²/P, где U – напряжение сети (220 В), P – мощность ТЭНа в ваттах. Например, для нагревателя мощностью 1000 Вт расчетное сопротивление составит 48,4 Ом. Отклонение более 10% от расчетного значения говорит о частичной потере мощности или деградации элемента.

Определение пробоя на корпус ТЭНа тестером

При обнаружении пробоя замените ТЭН: ремонт изоляции неэффективен. Убедитесь, что новый нагреватель соответствует мощности и габаритам оригинала. Проверьте также состояние термопредохранителя и термостата – пробой часто возникает из-за перегрева, вызванного их неисправностью. После установки нового ТЭНа проведите повторное измерение сопротивления на корпус.

Проверка целостности цепи питания ТЭНа

Перед началом диагностики отключите термопот от сети и слейте воду. Разберите корпус, сняв нижнюю крышку – обычно она крепится на 4–6 винтах под крестовую отвёртку. Осмотрите внутренние провода на предмет оплавления, потемнения изоляции или обрывов. Особое внимание уделите местам пайки и клеммным соединениям: окисление контактов – частая причина неисправности.

Для проверки цепи понадобится мультиметр в режиме прозвонки (символ диода или звукового сигнала). Установите щупы на входные клеммы ТЭНа: один на фазный контакт, второй на нулевой. Если прибор не издаёт звукового сигнала или показывает сопротивление выше 50 Ом, цепь разорвана. Замерьте сопротивление между корпусом ТЭНа и каждым из контактов – значение должно стремиться к бесконечности, иначе присутствует пробой на массу.

• Проверьте сетевой шнур: прозвоните его от вилки до места подключения к плате управления. Обрыв чаще возникает у основания вилки или в месте перегиба кабеля.
• Проверьте реле включения нагрева: если термопот не реагирует на кнопку, подайте напрямую 220 В на ТЭН (кратковременно) – если нагрев начался, неисправно реле или плата.

Если мультиметр показывает обрыв внутри ТЭНа, замените нагревательный элемент. При исправной цепи, но отсутствии нагрева проверьте напряжение на клеммах ТЭНа при включённом термопоте: должно быть 220 В. Отсутствие напряжения указывает на неисправность платы управления или датчика температуры.

При обнаружении окисленных контактов зачистите их мелкозернистой наждачной бумагой или надфилем. Нанесите тонкий слой токопроводящей смазки (например, Kontakt 60) для предотвращения повторного окисления. Затяните клеммы отвёрткой с динамометром – момент затяжки не должен превышать 1,5 Н·м, чтобы не сорвать резьбу.

После ремонта соберите термопот и проведите тестовый нагрев с водой. Контролируйте температуру корпуса – она не должна превышать 60 °C в зоне ТЭНа. Если термопот отключается до закипания, проверьте датчик температуры: его сопротивление при комнатной температуре должно составлять 10–50 кОм (зависит от модели).

При замене ТЭНа выбирайте аналог с идентичными параметрами: мощность (±10%), габариты, тип крепления. Для термопотов с двумя нагревателями (кипячение и поддержание температуры) проверяйте оба элемента отдельно. Запишите показания мультиметра до и после ремонта – это поможет при диагностике в будущем.
