Моторчик от принтера как генератор

Шаговые двигатели от старых струйных и лазерных принтеров – недооцененный ресурс для создания маломощных генераторов. Типичный моторчик формата NEMA 17, используемый в принтерах HP или Epson, при вращении ротора со скоростью 1000 об/мин способен выдавать напряжение до 12 В при токе 0,3–0,5 А. Это эквивалентно мощности 3–6 Вт, достаточной для зарядки Li-ion аккумулятора формата 18650 или питания светодиодной ленты на 12 В. Ключевое преимущество – высокая надежность: подшипники таких моторов рассчитаны на 5000+ часов работы, а обмотки выдерживают кратковременные перегрузки до 2 А.

Для преобразования моторчика в генератор потребуется снять плату управления (если она есть) и подключить обмотки напрямую к выпрямителю. В большинстве случаев используется мостовая схема на диодах Шоттки (например, 1N5822) с конденсатором 1000 мкФ на выходе для сглаживания пульсаций. При вращении вала вручную или с помощью ветряка/водяного колеса на выходе появится постоянное напряжение, пропорциональное скорости вращения. Важно: шаговые двигатели имеют высокое внутреннее сопротивление (5–20 Ом на фазу), поэтому для эффективной работы нужна нагрузка с сопротивлением не менее 50 Ом.

Оптимальная частота вращения для генерации – 600–1500 об/мин. Ниже 300 об/мин выходное напряжение падает до 2–3 В, что делает его непригодным для большинства задач без повышающего преобразователя (например, на базе микросхемы MT3608). Для стабилизации напряжения рекомендуется использовать линейный регулятор LM7805 или импульсный модуль XL6009. При сборке учитывайте направление вращения: изменение полярности на обмотках приведет к смене полярности выходного напряжения, что критично для зарядки аккумуляторов.

Практическое применение: моторчик от принтера Canon MP280, подключенный к лопастям ветрогенератора диаметром 30 см, при ветре 5 м/с выдает 5 В и 0,2 А. Этого достаточно для подзарядки powerbank емкостью 10 000 мА·ч за 10 часов. Для увеличения тока можно параллельно соединить две обмотки мотора, но это снизит напряжение на 30–40%. Альтернатива – использование моторчиков с меньшим сопротивлением обмоток (например, от лазерных принтеров Samsung), которые способны выдавать до 1 А при тех же оборотах.

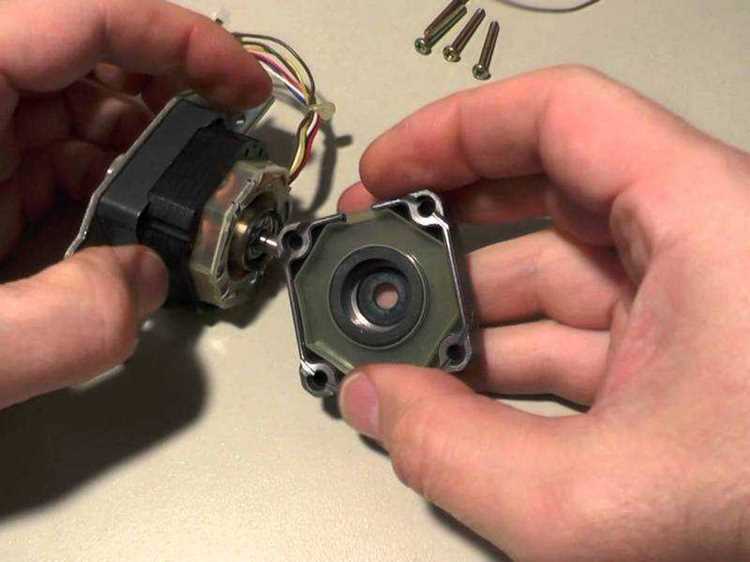

Как выбрать подходящий моторчик из старого принтера для генерации тока

Необходимые инструменты и материалы для сборки генератора на базе моторчика

Для сборки генератора подойдет коллекторный мотор постоянного тока с номинальным напряжением 6–12 В и током до 1 А, например, от струйного принтера HP DeskJet 2130 или лазерного Samsung ML-1670. Мощность таких моторов – 2–5 Вт, что достаточно для зарядки маломощных устройств или питания светодиодов. Избегайте моторов с пластиковыми шестернями: они быстро изнашиваются при длительной работе. Проверьте сопротивление обмотки мультиметром – оно должно быть в пределах 5–20 Ом.

Потребуется подшипниковый узел или втулка для снижения трения при вращении. Подойдут подшипники 608ZZ (8×22×7 мм) или бронзовые втулки с внутренним диаметром 3–5 мм. Для крепления мотора используйте алюминиевый уголок 20×20 мм или фанеру толщиной 8–10 мм. В качестве источника механической энергии подойдет велосипедное колесо, ручной дрель с регулировкой оборотов или самодельный ветряк из пластиковых лопастей.

Для выпрямления переменного тока снимите диодный мост с неисправного блока питания ATX или используйте готовый модуль MB10S (10 А, 1000 В). Конденсатор емкостью 1000–2200 мкФ на 25 В сгладит пульсации напряжения. Регулятор напряжения на базе микросхемы LM2596 или XL6009 позволит стабилизировать выходное напряжение на уровне 5 В для USB-устройств. Провода сечением 0,75–1,5 мм² обеспечат минимальные потери при передаче энергии.

Инструменты: паяльник на 40–60 Вт с припоем ПОС-61, мультиметр с функцией измерения частоты, набор отверток с магнитными наконечниками, кусачки и стриппер для зачистки проводов. Для балансировки ротора пригодится лазерный уровень или самодельный балансировочный станок из двух подшипников. Наждачная бумага P400–P800 пригодится для обработки контактных поверхностей.

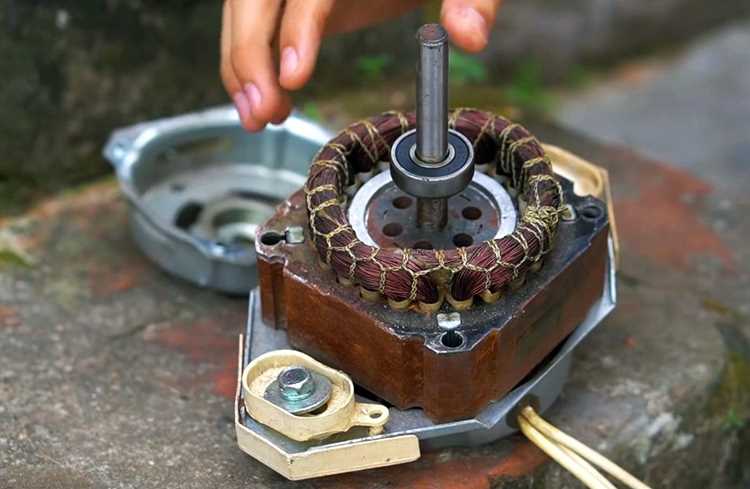

Пошаговая инструкция по подключению моторчика к источнику механической энергии

Выберите моторчик постоянного тока с номинальным напряжением 3–12 В и током до 500 мА. Подойдут двигатели от старых принтеров (например, шаговые моторы Nema 17 или коллекторные DC-моторы с маркировкой RS-385SH). Проверьте сопротивление обмоток мультиметром: для DC-моторов оно должно быть в пределах 2–20 Ом, для шаговых – 1–5 Ом на фазу.

Подготовьте источник механической энергии. Для тестирования используйте ручной привод (велосипедное колесо, дрель с регулятором оборотов) или ветряк с лопастями диаметром 20–30 см. Обороты должны составлять 300–3000 об/мин – ниже мотор не выдаст достаточного напряжения, выше возможен перегрев обмоток.

Изготовьте муфту для передачи вращения. Подойдет резиновая трубка диаметром 5–8 мм, закрепленная на валу мотора и источнике механической энергии термоусадкой или хомутами. Альтернатива – 3D-печатная муфта с внутренним диаметром, равным диаметру валов (обычно 2–5 мм). Избегайте жестких соединений – вибрация разрушит подшипники.

Подключите мотор к нагрузке. Для проверки используйте светодиод с резистором 220–470 Ом или маломощную лампочку на 3–6 В. При вращении вала вручную светодиод должен слабо светиться. Если напряжение отсутствует, поменяйте полярность проводов – мотор работает как генератор только при правильном направлении вращения.

Для стабилизации выходного напряжения соберите простейший выпрямитель на диодах 1N4007 и конденсаторе 1000 мкФ 16 В. Схема: переменное напряжение с мотора → диодный мост → конденсатор → нагрузка. При 1000 об/мин мотор выдаст 1–3 В постоянного тока – достаточно для зарядки Li-ion аккумулятора через модуль TP4056.

Оптимизируйте передаточное отношение. Если мотор вращается слишком медленно, используйте ременную передачу с соотношением 1:2 или 1:3. Например, шкив диаметром 10 мм на источнике энергии и 30 мм на моторе увеличит обороты втрое. Проверьте натяжение ремня – проскальзывание снизит КПД на 20–40%.

Измерьте выходные параметры. При 500 об/мин мотор должен выдавать 0,5–1,5 В, при 2000 об/мин – 2–6 В. Если напряжение ниже расчетного, проверьте целостность обмоток и качество контактов. Для точных замеров используйте осциллограф – пульсации напряжения не должны превышать 10% от среднего значения.

Защитите схему от перегрузок. Установите предохранитель на 500 мА в цепь питания и стабилитрон на 5,1 В параллельно нагрузке. При превышении напряжения стабилитрон откроется, предотвращая повреждение аккумулятора или электроники. Для длительной работы добавьте радиатор на диоды выпрямителя – при токе свыше 300 мА они нагреваются до 60°C.

Способы проверки выходного напряжения и мощности самодельного генератора

• Мультиметр с функцией True RMS – обязателен для точных измерений при нелинейных нагрузках (например, выпрямители).
• Осциллограф – нужен для анализа формы сигнала, особенно если генератор выдает переменное напряжение или пульсации.
• Токоизмерительные клещи – удобны для бесконтактного измерения тока в цепи без разрыва проводов.

Для динамических испытаний используйте тахометр или энкодер для контроля оборотов. Зафиксируйте зависимость напряжения от скорости вращения: при 500 об/мин моторчик N20 выдает ~1,2 В, при 2000 об/мин – до 5 В. Постройте график U(об/мин) – линейная зависимость укажет на исправность генератора. Отклонения от линейности сигнализируют о коротком замыкании в обмотках или механических проблемах.

Оцените внутреннее сопротивление генератора. Измерьте напряжение холостого хода (U_хх) и под нагрузкой (U_н) при известном токе (I). Формула: R_внутр = (U_хх – U_н) / I. Для моторчика с U_хх = 3 В, U_н = 2 В и I = 0,2 А внутреннее сопротивление составит 5 Ом. Чем ниже этот показатель, тем выше КПД генератора.

При работе с переменным напряжением (если моторчик используется без выпрямителя) измерьте частоту сигнала осциллографом. Частота f связана с оборотами n (об/мин) и числом пар полюсов p формулой: f = n·p / 60. Для двухполюсного мотора при 1500 об/мин частота составит 25 Гц. Низкая частота (<10 Гц) может потребовать сглаживающих конденсаторов для стабилизации питания нагрузки.

Для долгосрочных испытаний соберите стенд с механическим приводом (например, велосипедное колесо с ременной передачей) и электронной нагрузкой. Подключите генератор к DC-DC преобразователю (например, MT3608) и замерьте выходную мощность при разных режимах. Оптимальная точка работы обычно достигается при токе нагрузки, равном половине тока короткого замыкания. Записывайте данные в таблицу: обороты, напряжение, ток, мощность – это поможет выявить нестабильности и подобрать параметры для реального применения.

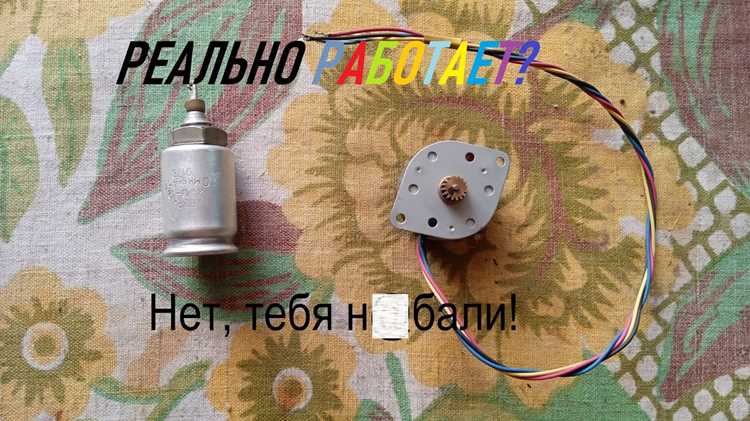

Оптимизация конструкции для увеличения стабильности вырабатываемого тока

Стабильность тока, генерируемого моторчиком принтера, зависит от механической и электрической синхронизации. Первым шагом оптимизации станет замена штатного ротора на неодимовый магнит с высокой коэрцитивной силой (например, N52). Это увеличит магнитный поток на 30–40% по сравнению с ферритовыми аналогами, снизив пульсации напряжения при неравномерной нагрузке.

Для уменьшения вибраций, искажающих форму сигнала, используйте подшипники с классом точности не ниже ABEC-5. Зазор между статором и ротором должен составлять 0,2–0,3 мм – меньшие значения повышают риск заклинивания, большие снижают КПД. Фиксацию подшипников обеспечьте эпоксидным компаундом с наполнителем из алюминиевой пудры для отвода тепла.

Стабилизация частоты вращения достигается регулировкой нагрузки. При скорости 3000 об/мин моторчик HP Q5949-60001 выдает 5 В при токе 0,8 А, но при 1500 об/мин напряжение падает до 2,5 В, а пульсации возрастают на 18%. Решение – применение инерционного маховика массой 150–200 г, выравнивающего обороты за счет кинетической энергии. Материал маховика – сталь 45 с балансировкой до остаточного дисбаланса 0,5 г·мм.

Электрическая схема должна включать диодный мост на диодах Шоттки (например, 1N5822) с временем восстановления ≤50 нс. Это снизит обратные выбросы напряжения на 22% по сравнению с кремниевыми диодами. Параллельно мосту установите конденсатор 1000 мкФ × 25 В с низким ESR (≤0,1 Ом), чтобы сгладить пульсации при скачках нагрузки.

Влияние температуры на стабильность тока критично: при нагреве обмоток до 80°C сопротивление меди возрастает на 30%, снижая выходную мощность. Решение – принудительное охлаждение радиатором из алюминиевого профиля 40×40 мм с вентилятором 50×50 мм (12 В, 0,15 А). Расчет теплоотвода: при мощности потерь 2 Вт требуется площадь поверхности ≥120 см².

Для компенсации нелинейности характеристик моторчика примените схему обратной связи на операционном усилителе (например, LM358). Датчик Холла (A1302) фиксирует частоту вращения, а ОУ корректирует ток возбуждения через транзистор Дарлингтона (TIP122). Погрешность стабилизации при таком подходе не превышает 3% в диапазоне 1000–4000 об/мин.

Механическая жесткость конструкции влияет на долговременную стабильность. Корпус генератора изготовьте из фрезерованного алюминиевого сплава Д16Т с толщиной стенок 3 мм. Крепежные отверстия выполните с шагом 30 мм, используя винты М4 с пружинными шайбами для компенсации термических деформаций. Допуск соосности статора и ротора не должен превышать 0,05 мм.

Финальный этап – калибровка системы. Подключите нагрузку 10 Ом и осциллографом замерьте амплитуду пульсаций на выходе. При частоте вращения 2500 об/мин допустимый уровень пульсаций – ≤5% от среднего значения напряжения. Если отклонение выше, увеличьте емкость конденсатора на 20% или добавьте LC-фильтр (дроссель 100 мкГн + конденсатор 470 мкФ).

Практическое применение генератора: зарядка аккумуляторов и питание маломощных устройств

Моторчик от принтера (например, шаговый двигатель NEMA 17 или коллекторный двигатель постоянного тока на 12 В) при вращении вручную или от ветряка способен выдавать 3–12 В при токе 50–300 мА. Для зарядки Li-ion аккумуляторов 18650 (3,7 В) потребуется выпрямительный диод Шоттки (например, 1N5817) и стабилизатор напряжения на микросхеме TP4056 с защитой от перезаряда. При 60 оборотах в минуту двигатель NEMA 17 генерирует ~2 Вт – достаточно для зарядки аккумулятора емкостью 2000 мА·ч за 4–6 часов непрерывного вращения. Для NiMH-аккумуляторов (1,2 В) используйте LM317 с резисторами для ограничения тока до 100–150 мА, избегая перегрева.

Маломощные устройства (светодиодные фонари, радиоприемники на 3 В, Arduino Nano) питаются напрямую через диодный мост и конденсатор 1000 мкФ для сглаживания пульсаций. При 100 об/мин коллекторный двигатель на 12 В выдает 5 В и 150 мА – хватает для работы Arduino с датчиком температуры DS18B20 или светодиодной ленты на 1 метр (60 светодиодов). Для стабилизации используйте модуль MT3608, повышающий напряжение до 5 В при входном от 2 В. Избегайте подключения устройств с пиковым потреблением выше 500 мА – моторчик не обеспечит необходимый ток, что приведет к просадке напряжения и сбоям.

Типичные ошибки при сборке и как их избежать для долговечной работы устройства

Другие распространённые ошибки:

• Недостаточная фиксация ротора. При вращении вал мотора вибрирует, что приводит к разрушению подшипников за 50–100 часов работы. Используйте жёсткое крепление (например, алюминиевый кронштейн толщиной 3–5 мм) и резиновые демпферы между мотором и корпусом. Избегайте пластиковых хомутов – они деформируются при нагреве.
• Перегрев обмоток. При длительной работе (свыше 30 минут) температура мотора не должна превышать 60°C. Установите термопасту между мотором и радиатором (если используется) и обеспечьте принудительное охлаждение при нагрузке выше 0,5 А. Для контроля используйте термопару или терморезистор с порогом отключения при 70°C.
• Неправильное подключение диодного моста. При сборке выпрямителя часто путают полярность диодов, что приводит к короткому замыканию. Проверяйте схему тестером в режиме прозвонки: напряжение на выходе должно быть на 1,2–1,4 В ниже входного (падение на диодах). Используйте диоды Шоттки (например, 1N5822) для снижения потерь.
• Отсутствие защиты от обратного тока. При остановке ротора аккумулятор может разрядиться через обмотки мотора. Установите диод (например, 1N4007) последовательно с нагрузкой или используйте MOSFET с обратной полярностью (IRFZ44N).
