Чем нагрузить 5 вольтовую линию блока питания

Большинство современных ATX-блоков питания требуют минимальной нагрузки на 5-вольтовую линию для стабильной работы. Без неё напряжение может «плавать» в пределах ±0,5 В, что критично для чувствительной электроники. Минимальный ток нагрузки обычно составляет 0,5–1 А, но для проверки стабильности рекомендуется использовать 2–3 А. Превышение номинала линии (обычно 20–30 А для стандартных БП) ведёт к перегреву и срабатыванию защиты.

Для тестирования подойдут резисторы мощностью 10–25 Вт. Рассчитать сопротивление можно по формуле R = U² / P, где U = 5 В, а P – желаемая мощность нагрузки. Например, для нагрузки в 2 А (10 Вт) потребуется резистор 2,5 Ом. Альтернатива – готовые нагрузочные модули с регулировкой тока, но их стоимость выше, а точность не всегда оправдана для бытовых задач.

При подключении нагрузки следите за температурой резистора: при 80–90 °C требуется принудительное охлаждение или снижение тока. Не используйте провода сечением менее 1,5 мм² – падение напряжения на них может достигать 0,2–0,3 В при токе 3 А. Для точных измерений подключайте мультиметр непосредственно к клеммам нагрузки, а не к разъёму БП.

Если блок питания не стартует без нагрузки на 5 В, проверьте наличие резистора 10–20 Ом между линиями +5 В и +5VSB – некоторые модели требуют такой обвязки. Для длительных испытаний используйте импульсные нагрузки (например, светодиодные ленты с суммарным током 1–2 А) вместо резисторов – это снижает тепловыделение и упрощает монтаж.

Какие компоненты подходят для тестирования 5-вольтовой линии

Для проверки стабильности и нагрузочной способности 5-вольтовой линии блока питания оптимальны резисторы мощностью от 5 до 25 Вт с сопротивлением 1–10 Ом. Например, керамические резисторы серии TO-220 (5 Ом, 10 Вт) или проволочные Cement (1 Ом, 25 Вт) обеспечивают равномерное рассеивание тепла при токе до 5 А. При выборе учитывайте допуск ±5% – отклонения влияют на точность измерений. Для импульсных нагрузок подойдут низкоомные резисторы SMD 2512 (0,1 Ом, 1 Вт), но их применение требует параллельного соединения для увеличения мощности.

Светодиодные нагрузки – практичный вариант для визуального контроля. Используйте сборки из 10–20 белых светодиодов 3528 или 5050 с резисторами 150–220 Ом на каждый канал. Ток потребления такой цепочки составит 200–500 мА, что позволяет тестировать линию без перегрева. Для динамической нагрузки подключите RGB-ленту с контроллером, настроив яркость на 50–70% – это даст ток до 1,5 А и позволит оценить реакцию блока на изменение нагрузки.

Активные нагрузки, такие как электронные модули DC Load (например, DL24 или Maynuo M98), обеспечивают прецизионное тестирование с регулировкой тока от 0,1 до 30 А. Они поддерживают режимы постоянного тока, сопротивления и мощности, а встроенные датчики фиксируют пульсации напряжения с точностью до 1 мВ. Для бюджетных решений подойдут самодельные нагрузки на базе полевых транзисторов IRFZ44N с ШИМ-регулятором – при токе до 10 А они требуют радиатора площадью не менее 50 см².

Для проверки защиты от короткого замыкания используйте предохранители 5×20 мм на 1–3 А или специализированные тестеры PolySwitch (например, RXEF010). Временные перегрузки имитируйте конденсаторами 1000–4700 мкФ (низкоимпедансные серии Nichicon PW или Panasonic FC), подключая их через кнопку без фиксации. Измерения проводите осциллографом с пробником 10x и полосой пропускания от 50 МГц – это выявит высокочастотные помехи и провалы напряжения при скачках нагрузки.

Как рассчитать необходимую мощность нагрузки для проверки

Для проверки 5-вольтовой линии блока питания определите максимальный ток, указанный в его технических характеристиках. Умножьте напряжение (5 В) на этот ток – получите номинальную мощность. Например, если блок рассчитан на 10 А, минимальная нагрузка составит 50 Вт. Используйте резисторы или активные нагрузки с запасом в 10–20% от этого значения, чтобы избежать перегрева и нестабильности.

При выборе резистивной нагрузки рассчитайте сопротивление по закону Ома: R = U/I. Для тока 5 А потребуется резистор 1 Ом мощностью не менее 25 Вт. Учитывайте допустимое отклонение сопротивления (±5% или ±10%) – оно повлияет на реальный ток. Для точных измерений используйте проволочные резисторы с низким температурным коэффициентом.

Активные нагрузки (например, электронные нагрузки или лампы накаливания) позволяют плавно регулировать ток. Убедитесь, что их рабочий диапазон перекрывает требуемую мощность. Для проверки стабильности блока питания под нагрузкой выбирайте нагрузку, близкую к максимальной, но не превышающую её – это выявит просадки напряжения и пульсации.

Измерьте фактическое напряжение под нагрузкой мультиметром. Если оно падает ниже 4,75 В, блок питания не соответствует заявленным параметрам. Для длительных испытаний обеспечьте отвод тепла от нагрузки – резисторы мощностью выше 10 Вт требуют радиаторов или принудительного охлаждения.

Способы подключения резисторов для создания нагрузки

Для тестирования 5-вольтовой линии блока питания резисторы подключают тремя основными способами: последовательно, параллельно и комбинированно. Выбор зависит от требуемой мощности рассеивания, доступных номиналов и точности настройки тока. Минимальная мощность резисторов должна превышать расчётную на 20–30% для предотвращения перегрева.

Последовательное соединение применяют, когда необходимо увеличить общее сопротивление цепи. Формула расчёта: Rобщ = R1 + R2 + ... + Rn. Например, два резистора по 10 Ом дадут 20 Ом, что при 5 В создаст ток 250 мА. Недостаток – при выходе из строя одного элемента цепь разрывается. Используйте резисторы с одинаковым температурным коэффициентом (ТКС), чтобы избежать дисбаланса.

Параллельное подключение снижает общее сопротивление и распределяет нагрузку между элементами. Формула: 1/Rобщ = 1/R1 + 1/R2 + ... + 1/Rn. Три резистора по 15 Ом дадут 5 Ом, увеличивая ток до 1 А при 5 В. Преимущество – отказ одного резистора не прерывает работу, но оставшиеся перегружаются. Для равномерного распределения мощности выбирайте резисторы с одинаковым номиналом и допуском ±1%.

Комбинированные схемы сочетают оба подхода для точной подгонки параметров. Например, параллельное соединение двух ветвей по 20 Ом (каждая из двух последовательных резисторов по 10 Ом) даст 10 Ом. Такая конфигурация позволяет использовать доступные номиналы и снижает риск перегрева отдельных элементов. Рассчитывайте мощность для каждой ветви отдельно: P = I² × R.

• Для нагрузки 1 Вт при 5 В используйте резистор 25 Ом (мощность ≥1,2 Вт).
• При 2 Вт – 12,5 Ом (мощность ≥2,5 Вт).
• Для 5 Вт – 5 Ом (мощность ≥6 Вт), лучше параллельно три резистора по 15 Ом.

При работе с высокими токами (>1 А) отдавайте предпочтение проволочным резисторам или керамическим мощностью 10–50 Вт. Они выдерживают импульсные нагрузки и имеют низкий ТКС. Для точных измерений используйте прецизионные резисторы с допуском ±0,1% и мощностью не менее 5 Вт. Избегайте углеродных резисторов – их сопротивление меняется при нагреве.

Монтаж резисторов выполняйте на теплоотводящей поверхности: алюминиевом радиаторе или печатной плате с медными полигонами. Расстояние между резисторами – не менее 10 мм для естественной конвекции. При принудительном охлаждении (вентилятор 50×50 мм) плотность монтажа можно увеличить. Пайку проводите припоем с температурой плавления ≥220°C, чтобы избежать отслоения при нагреве.

Проверка нагрузки включает три этапа:

1. Измерение напряжения на резисторах мультиметром (допустимое отклонение ±2%).
2. Контроль температуры бесконтактным термометром (не выше 85°C для большинства резисторов).
3. Тест на стабильность в течение 30 минут при максимальной нагрузке.

При превышении температуры замените резисторы на более мощные или добавьте охлаждение.

Использование светодиодов и ламп в качестве нагрузочных элементов

Светодиоды – простой способ нагрузить 5-вольтовую линию блока питания, но требуют токоограничивающего резистора. Для стандартного светодиода с прямым напряжением 2 В и током 20 мА расчет резистора: R = (5 В – 2 В) / 0,02 А = 150 Ом. Мощность резистора – не менее 0,125 Вт. Параллельное подключение нескольких светодиодов увеличивает нагрузку пропорционально их количеству, но суммарный ток не должен превышать допустимый для блока питания. Например, 10 светодиодов по 20 мА создадут нагрузку в 200 мА.

Лампы накаливания на 5 В (например, автомобильные или миниатюрные) подходят для тестирования, но их нелинейное сопротивление усложняет расчеты. Типичная лампа на 5 В и 1 Вт потребляет 200 мА, но при холодной нити ток может быть в 10 раз выше. Это создает кратковременные перегрузки, которые могут повредить маломощные блоки питания. Для стабильной нагрузки используйте лампы с известными параметрами или предварительно прогревайте их.

RGB-светодиоды с общим анодом или катодом позволяют тестировать линии питания с разными токами. Например, WS2812B при полном белом свете потребляет до 60 мА на модуль. Цепочка из 5 таких светодиодов создаст нагрузку в 300 мА. Однако ШИМ-регулировка яркости снижает средний ток, что важно учитывать при точных измерениях. Для равномерной нагрузки используйте максимальную яркость или фиксированные цвета.

Люминесцентные лампы с электронным балластом на 5 В (например, CCFL) требуют осторожности: их пусковые токи достигают 1–2 А. Такие лампы подходят только для проверки мощных блоков питания с защитой от коротких замыканий. Альтернатива – светодиодные ленты на 5 В с плотностью 60 LED/м, потребляющие около 1,2 А на метр. При подключении ленты длиной 50 см нагрузка составит 600 мА, что удобно для тестирования среднемощных источников.

Для точного контроля нагрузки комбинируйте светодиоды с резисторами или транзисторными ключами. Например, MOSFET IRFZ44N позволяет плавно регулировать ток через лампу или светодиодную сборку от 0 до нескольких ампер. Схема с обратной связью на операционном усилителе (например, LM358) стабилизирует ток на заданном уровне, что полезно для проверки стабильности блока питания под разными нагрузками.

Как измерить ток и напряжение под нагрузкой мультиметром

Для измерения напряжения подключите мультиметр параллельно нагрузке: черный щуп к минусовой клемме блока питания, красный – к точке после нагрузки (например, к плюсовому контакту разъема). Установите режим DCV на диапазон 20 В или выше, если напряжение неизвестно. При нагрузке в 1 А и сопротивлении 5 Ом напряжение на линии 5 В не должно проседать ниже 4,8 В – иначе блок питания неисправен или перегружен.

Ток измеряется последовательным подключением мультиметра в разрыв цепи. Переведите прибор в режим DCA на диапазон 10 А (или 200 мА для малых токов), подключите красный щуп к гнезду «10A» (если используется). Разомкните цепь: отсоедините провод от нагрузки и соедините его с красным щупом, черный щуп подключите к освободившемуся контакту нагрузки. Зафиксируйте показания – при 5 В и сопротивлении 5 Ом ток должен составлять 1 А (±5%). Превышение времени измерения на диапазоне 10 А приводит к перегреву предохранителя мультиметра.

Перед измерениями проверьте целостность щупов и калибровку прибора: замкните щупы в режиме сопротивления – показания должны стремиться к 0 Ом. Для точности используйте провода с сечением не менее 0,75 мм² при токах свыше 2 А. Избегайте измерения тока на линиях с емкостной нагрузкой без предварительного разряда конденсаторов – бросок тока может вывести мультиметр из строя.

Ошибки при подборе нагрузки и как их избежать

Первая распространённая ошибка – игнорирование минимальной нагрузки блока питания. Многие импульсные БП требуют подключения нагрузки не менее 10–20% от номинальной мощности для стабильной работы. Например, для блока на 5 В / 2 А (10 Вт) минимальная нагрузка составит 1–2 Вт. При меньшей нагрузке напряжение может «плавать» или БП перейдёт в режим защиты. Решение: используйте резисторы или активные нагрузки, соответствующие спецификациям производителя.

Неправильный расчёт мощности нагрузки приводит к перегреву или срабатыванию защиты. Если блок питания рассчитан на 5 В / 10 А (50 Вт), а подключённая нагрузка потребляет 12 А, это вызовет падение напряжения или отключение. Проверяйте реальное потребление тока мультиметром, а не полагайтесь на паспортные данные устройств. Для точного подбора используйте формулу: P = U × I, где P – мощность в ваттах, U – напряжение (5 В), I – ток в амперах.

Третья ошибка – пренебрежение динамическими характеристиками нагрузки. Устройства с импульсным потреблением (например, микроконтроллеры с Wi-Fi) могут кратковременно потреблять ток в 2–3 раза выше номинального. Если БП не имеет запаса по току (например, 5 В / 3 А вместо 2 А), это приведёт к просадкам напряжения. Решение: выбирайте блоки с запасом 30–50% по току или используйте конденсаторы ёмкостью 1000–4700 мкФ для сглаживания пиков.

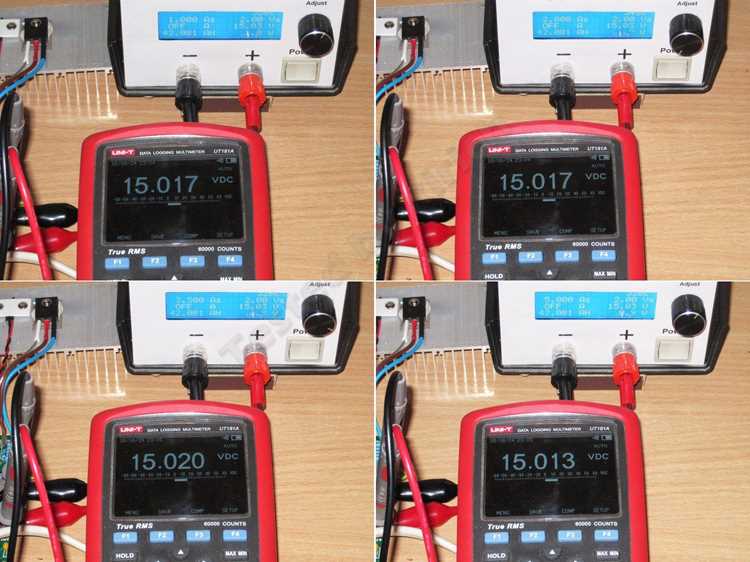

Проверка стабильности напряжения при разных токах нагрузки

Стабильность 5-вольтовой линии блока питания оценивают по отклонению напряжения при изменении тока нагрузки от 0 до максимального паспортного значения. Для большинства ATX-блоков это 20–30 А, для импульсных адаптеров – 2–5 А. Измерения проводят мультиметром с точностью не хуже 0,1% или осциллографом с делителем 1:10. Подключайте нагрузку ступенями: 0,25 А, 0,5 А, 1 А, 2 А, 5 А, 10 А и далее до максимума с шагом 5 А.

Допустимое падение напряжения на линии +5 В при номинальной нагрузке – не более 50 мВ (1%) для серверных блоков и 100 мВ (2%) для бытовых. Если при 5 А напряжение проседает ниже 4,9 В, блок питания не соответствует стандарту ATX12V. Для проверки используйте электронную нагрузку или резисторы с мощностью рассеивания не менее 10 Вт на каждые 5 А тока. Например, для 10 А подойдет резистор 0,5 Ом 50 Вт.

Пульсации напряжения на частоте 100 Гц (для выпрямителей) и 50–150 кГц (для импульсных схем) не должны превышать 50 мВ пик-пик. Измеряйте их осциллографом с полосой пропускания от 20 МГц, подключая щуп напрямую к выходным клеммам блока питания. При наличии фильтрующих конденсаторов емкостью 1000 мкФ и выше пульсации обычно снижаются до 20–30 мВ.

Для динамической проверки используйте нагрузку с прямоугольными импульсами тока амплитудой 50–100% от номинала и частотой 1–10 кГц. Осциллографом фиксируйте время восстановления напряжения после скачка нагрузки. У качественных блоков оно не превышает 1 мс. Если восстановление затягивается до 5 мс и более, фильтрующие цепи не справляются с переходными процессами.

Температурный дрейф напряжения при нагреве блока питания до 50°C не должен превышать 0,5% от номинала. Проверяйте это, нагружая блок питания на 70–80% от максимального тока в течение 30 минут. Если напряжение смещается более чем на 25 мВ, система стабилизации работает неэффективно или требует дополнительного охлаждения.

При проверке импульсных блоков питания обращайте внимание на «звон» на фронтах импульсов тока. Он возникает из-за паразитных индуктивностей и емкостей в цепях и проявляется как затухающие колебания с частотой 1–10 МГц. Амплитуда «звона» не должна превышать 100 мВ – в противном случае возможны сбои в работе подключенной электроники.

Для точной оценки используйте логгер данных, подключенный к выходу блока питания через делитель напряжения. Записывайте показания каждые 100 мс при плавном увеличении нагрузки от 0 до максимума. Анализируйте график: резкие провалы или выбросы напряжения указывают на неисправность стабилизатора или недостаточную емкость выходных конденсаторов.

Если блок питания не проходит проверку, замените выходные конденсаторы на модели с низким ESR (например, полимерные) и добавьте дроссель в цепь +5 В. Для серверных блоков используйте конденсаторы емкостью 2200–3300 мкФ на каждые 10 А тока. После доработки повторите измерения – стабильность должна улучшиться на 30–50%.

Сборка простого стенда для долговременного тестирования линии

Для проверки стабильности 5-вольтовой линии блока питания под нагрузкой соберите стенд на базе резистивной нагрузки. Используйте керамические или проволочные резисторы мощностью не менее 10 Вт с допуском ±1%. Рассчитайте сопротивление по закону Ома: для тока 2 А потребуется резистор 2,5 Ом (5 В / 2 А). При параллельном соединении нескольких резисторов суммируйте их проводимости.

Основные компоненты стенда:

• Резисторы (например, 4 шт. по 10 Ом, 10 Вт – дадут 2,5 Ом при параллельном включении).
• Монтажная плата или перфорированная панель для фиксации элементов.
• Термоусадочная трубка или изоляционная лента для защиты соединений.
• Мультиметр с функцией измерения постоянного тока и напряжения (точность не хуже 0,5%).
• Термопара или бесконтактный термометр для контроля температуры резисторов.

Соберите схему, подключив резисторы параллельно к линии 5 В и общему проводу блока питания. Используйте провода сечением не менее 1,5 мм² для минимизации падения напряжения. Закрепите резисторы на алюминиевом радиаторе с термопастой, если планируется нагрузка свыше 3 А – это предотвратит перегрев и изменение сопротивления.

Для долговременного тестирования добавьте в схему логгер данных. Подойдет Arduino с модулем SD-карты или специализированный регистратор напряжения (например, Hantek 365A). Записывайте показания каждые 5–10 секунд. Критические параметры для мониторинга:

1. Напряжение на линии (допустимое отклонение ±5% от 5 В).
2. Ток нагрузки (должен оставаться стабильным).
3. Температура резисторов (не выше 80°C для керамических, 120°C для проволочных).

Перед запуском теста проверьте схему на короткое замыкание и соответствие расчетным параметрам. Подключите мультиметр в разрыв цепи для измерения тока. Запустите блок питания и убедитесь, что напряжение на нагрузке не проседает ниже 4,75 В при максимальном токе. Если просадка больше, увеличьте сечение проводов или уменьшите сопротивление нагрузки.

Для тестирования в течение 24+ часов используйте таймер или реле для периодического отключения нагрузки (например, 10 минут работы, 2 минуты паузы). Это снизит тепловую нагрузку на резисторы и позволит оценить восстановление напряжения блока питания после снятия нагрузки. Фиксируйте время выхода на рабочий режим после паузы – задержка более 50 мс может указывать на проблемы с фильтрацией.

Анализируйте собранные данные на предмет дрейфа напряжения, пульсаций и температурных трендов. Пульсации свыше 50 мВ (размах) на частоте 100 Гц свидетельствуют о недостаточной емкости выходных конденсаторов блока питания. Резкое падение напряжения при увеличении тока – признак слабого источника или неисправности стабилизатора. Сохраняйте логи для сравнения с эталонными значениями.
