Как соединить цепь на велосипеде с замком

Велосипедная цепь – один из самых нагруженных элементов трансмиссии, и её правильное соединение замком критически важно для надёжности и долговечности. Стандартный замок (мастер-линк) рассчитан на определённое количество зубьев: чаще всего это 10, 11 или 12 скоростей, но встречаются и варианты для односкоростных велосипедов. Перед установкой проверьте совместимость замка с шириной цепи – например, для 11-скоростной цепи Shimano требуется замок шириной 5,6 мм, а для 12-скоростной SRAM – 5,2 мм. Ошибка в подборе приведёт к проскакиванию или быстрому износу.

Инструмент для установки замка не обязателен, но значительно упрощает процесс. Плоскогубцы с узкими губками или специальный съёмник мастер-линка (например, Park Tool ML-1) позволяют зафиксировать пластины без риска деформации. Если работаете руками, сожмите замок с двух сторон большими пальцами, одновременно надавливая на боковые пластины – характерный щелчок подтвердит правильную фиксацию. Не используйте молоток или тиски: чрезмерное усилие может повредить заклёпки или ослабить пружинный механизм.

После установки проверьте подвижность замка. Покрутите педали назад, наблюдая за тем, как цепь проходит через переключатель и звёзды. Замок должен свободно изгибаться под углом до 30 градусов без заеданий. Если цепь «закусывает» на определённом участке, разберите соединение и убедитесь, что пластины замка не перекошены. Для цепей с узким профилем (например, Campagnolo 12x) рекомендуется дополнительно смазать замок тонким слоем консистентной смазки – это снизит трение и предотвратит коррозию.

Срок службы замка зависит от условий эксплуатации. В сухую погоду он выдерживает 3–5 тысяч километров, но при езде по грязи или песку ресурс сокращается вдвое. Регулярно осматривайте замок на предмет трещин или растяжения – даже микроскопические повреждения могут привести к внезапному разрыву цепи. Для профилактики раз в 500 км очищайте замок от абразивных частиц с помощью щётки и обезжиривателя, а затем наносите специализированную смазку (например, Finish Line Dry для сухих условий или Squirt Long Lasting для влажных).

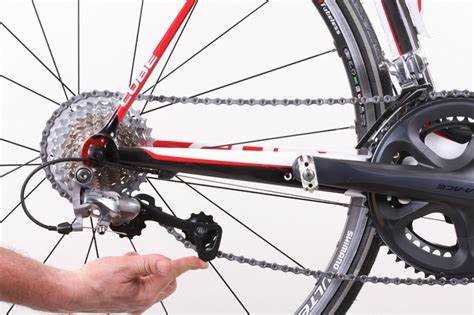

Какие инструменты понадобятся для установки замка цепи

Основной инструмент – выжимка цепи. Подойдет модель с функцией установки замка, например, Park Tool CT-3.3 или Shimano TL-CN28. Убедитесь, что выжимка совместима с шириной вашей цепи: 1/8″ для односкоростных, 3/32″ для многоскоростных. Дешевые аналоги часто ломают пины, поэтому экономия здесь не оправдана.

Замок цепи выбирайте под количество скоростей: SRAM PowerLink для 8–12 скоростей, KMC Missing Link для 6–12, Shimano Quick-Link для 11–12. Убедитесь, что замок соответствует ширине цепи – иначе соединение будет ненадежным. Для односкоростных велосипедов используйте замки типа KMC CL549 или Wippermann Connex.

Плоскогубцы с узкими губками (например, Knipex 03 02 125) помогут сжать замок, если пальцами это сделать сложно. Избегайте использования разводных ключей – они повреждают пластины замка. Для цепей с жестким соединением (например, Campagnolo) могут понадобиться специальные клещи для замков, такие как Park Tool MLP-1.2.

Смазка для цепи ускоряет установку замка и продлевает срок службы соединения. Используйте тефлоновые или восковые составы: Squirt Dry Lube, Rock N Roll Extreme или Finish Line Wet. Наносите смазку на внутренние ролики замка перед установкой – это снизит трение при первом вращении педалей.

Велосипедный стенд или подставка упростят работу, освободив руки. Если стенда нет, переверните велосипед на седло и руль – это стабилизирует заднее колесо. Для проверки натяжения цепи используйте линейку или штангенциркуль: провисание должно составлять 10–15 мм для односкоростных и 5–10 мм для многоскоростных систем.

Перчатки из нитрила защитят руки от смазки и острых краев замка. Если цепь новая, приготовьте кусачки для удаления лишних звеньев – стандартные выжимки не всегда справляются с закаленными пинами. Для финальной проверки соединения используйте динамометрический ключ с моментом затяжки 10–12 Н·м, если замок требует затяжки болтов.

Как определить правильную длину цепи перед соединением

Длина велосипедной цепи напрямую влияет на плавность переключения передач и износ трансмиссии. Неправильно подобранная цепь приводит к проскакиванию на звёздах, ускоренному истиранию кассеты или даже обрыву. Основной метод расчёта – совмещение цепи с самой большой передней и задней звёздами без переключателя.

Для точного определения длины выполните следующие шаги:

• Переведите цепь на самую большую переднюю звезду и самую большую заднюю.
• Пропустите цепь через рамку переключателя, не заводя её на ролики.
• Сведите концы цепи внахлёст так, чтобы одно звено внешней пластины совпало с внутренней пластиной другого.
• Добавьте два дополнительных звена (одно полное звено = внутренняя + внешняя пластины) для компенсации натяжения переключателем.

Если велосипед оснащён задним амортизатором, учитывайте ход подвески. При полном сжатии амортизатора расстояние между кареткой и осью задней втулки увеличивается, что требует удлинения цепи на 1–2 звена в зависимости от хода (для 120–160 мм хода – +1 звено, для 160+ мм – +2). Игнорирование этого правила приведёт к обрыву цепи при активной езде по неровностям.

Для односкоростных велосипедов или фиксов расчёт проще: цепь должна быть натянута так, чтобы при нажатии на неё пальцем в средней точке прогиб составлял 5–10 мм. Превышение этого значения вызовет проскальзывание, меньший прогиб – избыточную нагрузку на подшипники втулки и каретки. Используйте цепемер или линейку для контроля.

При замене цепи на велосипеде с изношенной кассетой или системой звёзд учитывайте, что новая цепь может не совпадать по длине со старой. Износ зубьев звёзд «растягивает» цепь, поэтому старая длина будет заведомо неверной. В таких случаях ориентируйтесь на метод с большой звездой и добавлением двух звеньев, даже если старая цепь была короче.

Инструменты для обрезки цепи (выжимка) часто имеют шкалу с делениями, но полагаться на неё не стоит – погрешность может достигать 1–2 мм на звено. Лучше отмерять длину вручную, используя звенья как эталон. Для цепей с замком (например, SRAM PowerLink или KMC Missing Link) оставляйте запас в одно звено, чтобы замок не находился под максимальной нагрузкой на малых звёздах.

После установки проверьте работу переключателя на всех передачах. Если цепь провисает на самой маленькой передней и задней звёздах или переключатель не может натянуть её на большой звёзде, длину нужно скорректировать. Запомните: лучше оставить цепь на 1 звено длиннее, чем короче – избыточная длина компенсируется переключателем, а недостаточная приведёт к поломке.

Пошаговая инструкция по разъединению старой цепи

Определите тип замка цепи: у большинства моделей это либо быстросъемный замок (например, SRAM PowerLink или KMC Missing Link), либо стандартное звено с пином. Быстросъемные замки разъединяются без инструментов – достаточно сжать пластины пальцами и потянуть в стороны. Для цепей без замка потребуется выжимка: выберите звено, где пин не выступает за пределы внешней пластины, чтобы избежать повреждения соседних звеньев.

Установите цепь в выжимку так, чтобы пин совпал с осью инструмента. Вращайте рукоятку по часовой стрелке, равномерно выдавливая пин на 2–3 мм – до момента, когда внутренняя пластина освободится. Не выталкивайте пин полностью: достаточно, чтобы он вышел из одной пластины. После этого цепь разъединится при легком изгибе. Если пин заклинило, не применяйте силу – смажьте место соединения WD-40 и повторите попытку через 5 минут.

Проверьте состояние пинов и пластин после разъединения: заусенцы или деформация указывают на необходимость замены цепи. Очистите звенья от грязи и старой смазки ветошью, смоченной в керосине или специализированном очистителе (например, Finish Line Citrus). Храните снятую цепь в сухом месте, если планируете повторное использование – окисление металла ускоряет износ при последующей установке.

Как вставить замок в звенья велосипедной цепи

Перед установкой замка определите тип цепи: односкоростные и многоскоростные модели требуют разных замков. Для 6–8 скоростей подходит замок шириной 7,1–7,3 мм, для 9–11 – 6,6–6,8 мм, для 12-скоростных – 5,2–5,3 мм. Использование несоответствующего замка приведёт к проскакиванию или быстрому износу.

Разместите цепь на самой маленькой передней и задней звёздах, чтобы снять натяжение. Если цепь новая, удалите заводскую смазку с соединяемых звеньев – это улучшит фиксацию замка. Для очистки используйте обезжириватель и безворсовую салфетку.

Вставьте замок в разъём так, чтобы его узкая часть (пин) вошла в отверстие внутреннего звена, а широкая – в наружное. Убедитесь, что пластины замка расположены параллельно пластинам цепи. Направление установки не имеет значения, но замок должен быть ориентирован по ходу движения цепи.

Для фиксации замка используйте специальные клещи или плоскогубцы с узкими губками. Сожмите пластины замка до щелчка – это сигнал о правильной посадке. Если щелчка нет, проверьте совмещение отверстий: пин должен полностью войти в наружное звено, а не выступать наружу.

После установки проверните педали на полный оборот, наблюдая за поведением цепи. Замок не должен цепляться за рамку переключателя или звёзды. Если слышен скрежет или цепь перескакивает, разберите соединение и повторите процесс, убедившись в правильности выбора замка и его ориентации.

Для цепей с замком типа «Missing Link» (например, от KMC или SRAM) алгоритм отличается: сначала вставьте одну сторону замка в звено, затем сожмите цепь руками или инструментом, чтобы зафиксировать вторую. Такие замки часто требуют приложения большего усилия, но обеспечивают более надёжное соединение.

После установки нанесите на замок каплю смазки для цепей, избегая попадания на тормозные поверхности. Храните запасные замки в сухом месте – окисление металла снижает прочность соединения. При частой езде в дождь проверяйте замок каждые 200–300 км на предмет коррозии или ослабления фиксации.

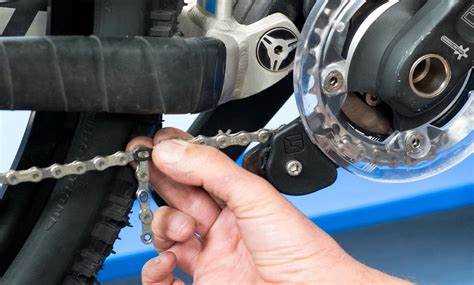

Проверка надежности соединения замка после установки

После установки замка на велосипедную цепь выполните три обязательных теста, чтобы исключить риск разрыва на ходу. Первый – визуальный контроль: убедитесь, что обе половины замка плотно сомкнуты, а защелка полностью вошла в паз. Проверьте отсутствие перекосов – зазор между пластинами не должен превышать 0,2 мм. Второй – механическая проверка: возьмите цепь в руки и попытайтесь разъединить замок, потянув за соседние звенья в противоположные стороны с усилием 15–20 кг. Если замок не поддается, соединение надежно. Третий – динамический тест: прокрутите педали назад на 10–15 оборотов, наблюдая за поведением замка под нагрузкой. Скрипы, щелчки или смещение пластин – признаки некачественной установки.

• Измерьте длину цепи после соединения: при правильной установке замка общая длина не должна увеличиться более чем на 0,5 мм по сравнению с исходной.
• Нанесите каплю смазки на стык замка – это снизит трение и предотвратит преждевременный износ.
• Повторите проверку после первых 50 км пробега: замок может «усесться» под нагрузкой, требуя дополнительной подтяжки.

Типичные ошибки при соединении цепи и как их избежать

Первая ошибка – неправильный выбор замка. Многие используют замки, не соответствующие ширине цепи. Например, замок для 8-скоростной цепи (ширина 7,1 мм) не подойдет для 11-скоростной (5,6 мм). Проверяйте маркировку на упаковке замка или измеряйте ширину цепи штангенциркулем. Использование несовместимого замка приводит к быстрому износу или разрыву цепи под нагрузкой.

Вторая распространенная проблема – неполное защелкивание замка. Даже если замок кажется закрытым, пластины могут не зафиксироваться до конца. Проверяйте соединение, потянув за цепь в разные стороны: правильно установленный замок не должен расходиться. Если пластины замка не защелкнулись, используйте специальные клещи для цепей или плоскогубцы с узкими губками, чтобы дожать их до упора.

Третья ошибка – установка замка на изношенную цепь. Если цепь растянулась более чем на 0,75% (измеряется цепемером), замок не обеспечит надежного соединения. В таблице ниже приведены допустимые значения растяжения для разных типов цепей:

Четвертая ошибка – игнорирование направления установки замка. Некоторые замки имеют асимметричную конструкцию и должны устанавливаться по ходу движения цепи (обычно стрелка на замке указывает направление). Неправильная установка снижает прочность соединения на 20-30%. Если стрелки нет, ориентируйтесь на форму пластин: скошенные края должны быть направлены в сторону звезд кассеты.

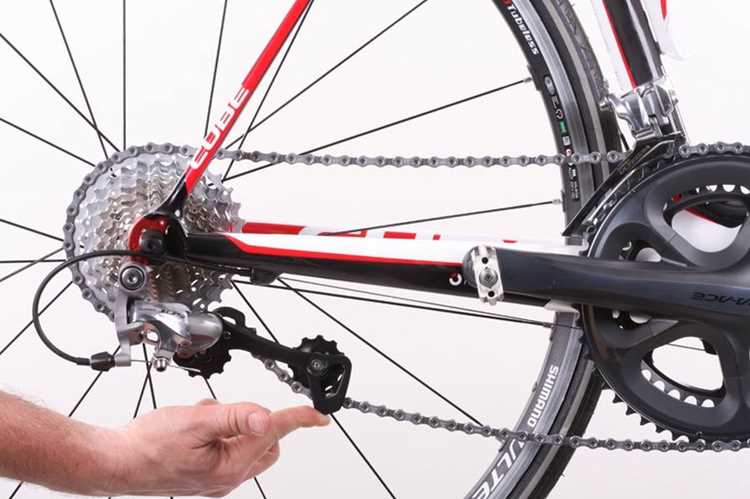

Как смазать цепь после установки замка

После установки замка нанесите смазку на каждый ролик цепи, удерживая велосипед в перевёрнутом положении или подвесив заднее колесо. Используйте специализированные смазки: для сухих условий – тефлоновые (например, Finish Line Dry), для влажных – восковые или силиконовые (Squirt Long Lasting, Rock N Roll Extreme). Капните по 1 капле на внутреннюю сторону каждого ролика, избегая попадания на внешние пластины – избыток притянет грязь. Прокрутите педали назад 10–15 оборотов, чтобы состав равномерно распределился, затем удалите остатки безворсовой тряпкой, прижав её к нижней ветви цепи и прокручивая колесо.

Для восковых смазок предварительно очистите цепь обезжиривателем (например, Muc-Off Bio Drivetrain Cleaner) и просушите – воск лучше прилипает к чистому металлу. Наносите состав при температуре цепи не ниже +10°C, иначе он застынет неравномерно. После смазки дайте велосипеду постоять 2–3 часа, чтобы смазка закрепилась; при использовании жидких составов достаточно 15–20 минут. Проверьте эффективность: правильно смазанная цепь не должна скрипеть при вращении и оставлять следы на пальцах при касании.

Когда и как часто нужно менять замок велосипедной цепи

Замок велосипедной цепи – расходный элемент, срок службы которого зависит от условий эксплуатации. В среднем его рекомендуется менять каждые 1500–2000 км пробега, если велосипед используется на асфальте в сухую погоду. При езде по грунту, песку или в дождь ресурс сокращается до 800–1200 км из-за абразивного износа и коррозии. Регулярная смазка цепи продлевает срок службы замка, но не отменяет необходимости замены.

Первые признаки износа замка – затруднённое защёлкивание или самопроизвольное открытие под нагрузкой. Визуально проверяйте состояние пружинных фиксаторов: если они деформированы, потеряли упругость или покрыты ржавчиной, замок подлежит замене. Также обращайте внимание на люфт в соединении – даже минимальное смещение пластин указывает на критический износ.

Замки для цепей с разным количеством скоростей не взаимозаменяемы. Для 6–8 скоростей используются замки с шириной 7,1–7,3 мм, для 9–10 – 6,6–6,8 мм, для 11–12 – 5,5–5,6 мм. Установка неподходящего замка приводит к проскакиванию цепи или её обрыву. Перед покупкой сверяйте маркировку на упаковке с параметрами цепи.

Если замок потерян или повреждён, не используйте самодельные заменители (проволока, скрепки). Это снижает надёжность соединения и увеличивает риск аварии. В экстренных случаях допустимо временно соединить цепь выжимкой, но при первой возможности установите новый замок. Храните запасной замок в ремонтном наборе – его вес не превышает 5 грамм, а стоимость редко превышает 150 рублей.

После установки нового замка проверьте его работу под нагрузкой: резко нажмите на педали в положении стоя, имитируя старт. Если замок не открылся, а цепь не проскальзывает, соединение надёжно. Повторяйте эту проверку каждые 200–300 км, особенно после езды по пересечённой местности или в грязь.

Замки из нержавеющей стали служат дольше алюминиевых, но дороже на 30–50%. Для городских велосипедов и шоссейников достаточно стандартных моделей, для горных и электровелосипедов выбирайте усиленные варианты с антикоррозийным покрытием. Не экономьте на качестве: дешёвые замки часто ломаются при первом серьёзном усилии.
