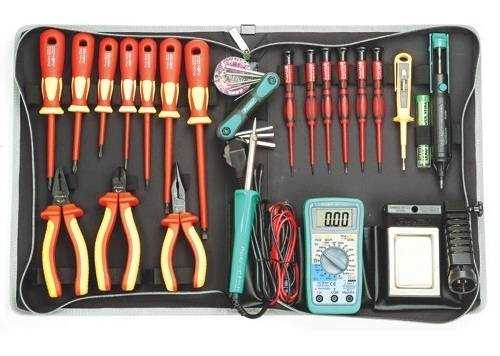

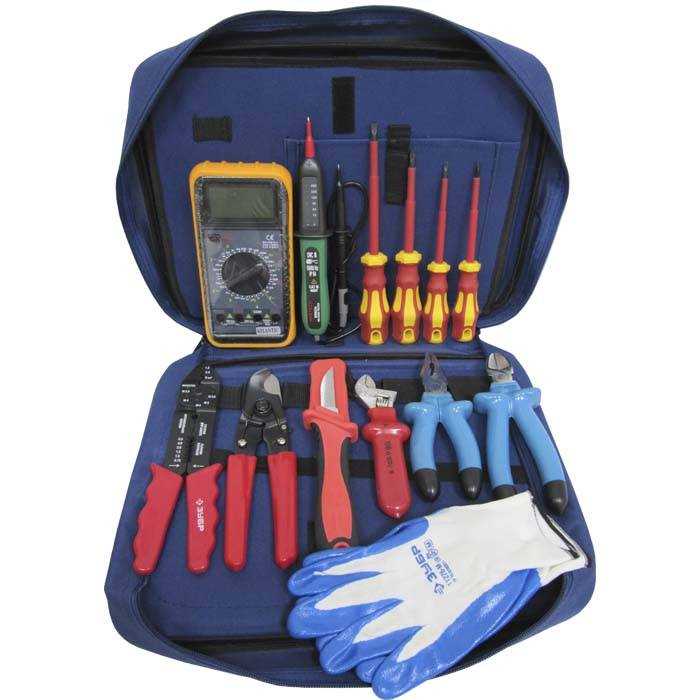

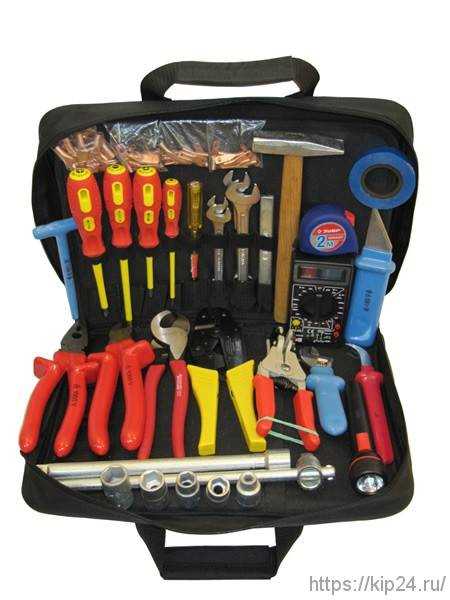

Профессиональная работа электрика начинается с правильно подобранного инструмента. Базовый набор должен включать не менее 15–20 позиций, каждая из которых решает конкретную задачу: от монтажа проводки до диагностики неисправностей. Отсутствие хотя бы одного ключевого инструмента увеличивает время выполнения работ на 30–40% и повышает риск ошибок.
Отвертки с изолированными рукоятками – основа набора. Для работы с клеммами и винтовыми соединениями необходимы шлицевые (2,5–6 мм) и крестовые (PH1–PH3) отвертки с диэлектрическим покрытием до 1000 В. Модели с магнитными наконечниками ускоряют монтаж в труднодоступных местах. Рекомендация: выбирайте инструмент с эргономичными ручками из двухкомпонентного материала – они снижают нагрузку на кисть при длительной работе.
Пассатижи и бокорезы должны быть изготовлены из хромованадиевой стали с твердостью не менее 55 HRC. Бокорезы с режущими кромками под углом 15–20° справляются с проводами сечением до 6 мм². Пассатижи с губками длиной 160–180 мм обеспечивают надежный захват и скручивание жил. Важно: проверяйте наличие изоляции на рукоятках – она должна выдерживать напряжение до 1000 В.
Мультиметр – обязательный прибор для диагностики. Для базового набора подойдет модель с разрешением 0,1 мВ и точностью измерений ±0,5%. Основные функции: проверка напряжения (до 600 В), сопротивления (до 2 МОм), целостности цепи и прозвонка диодов. Совет: выбирайте мультиметры с автоматическим выбором диапазона – это сокращает время настройки перед измерениями.
Стрипперы для снятия изоляции экономят время и предотвращают повреждение жил. Механические модели с регулируемым упором подходят для проводов сечением 0,5–6 мм². Для работы с кабелями в гофре или трубах используйте стрипперы с функцией резки. Обратите внимание: качественные стрипперы имеют закаленные ножи из инструментальной стали и позволяют снимать изоляцию одним движением.
Клещи для опрессовки наконечников необходимы при монтаже силовых линий. Для жил сечением 1,5–10 мм² подойдут ручные клещи с матрицами под наконечники НШВИ и ГМЛ. Критерий выбора: механизм с храповым устройством – он гарантирует равномерное обжатие и исключает недожатие. Для профессионального использования рассмотрите гидравлические модели с усилием до 12 тонн.
Индикаторная отвертка – простой, но незаменимый инструмент для проверки наличия напряжения. Модели с неоновой лампой работают при напряжении от 90 В, светодиодные – от 12 В. Преимущество: некоторые индикаторы оснащены функцией бесконтактного обнаружения фазы, что повышает безопасность при работе в распределительных щитах.

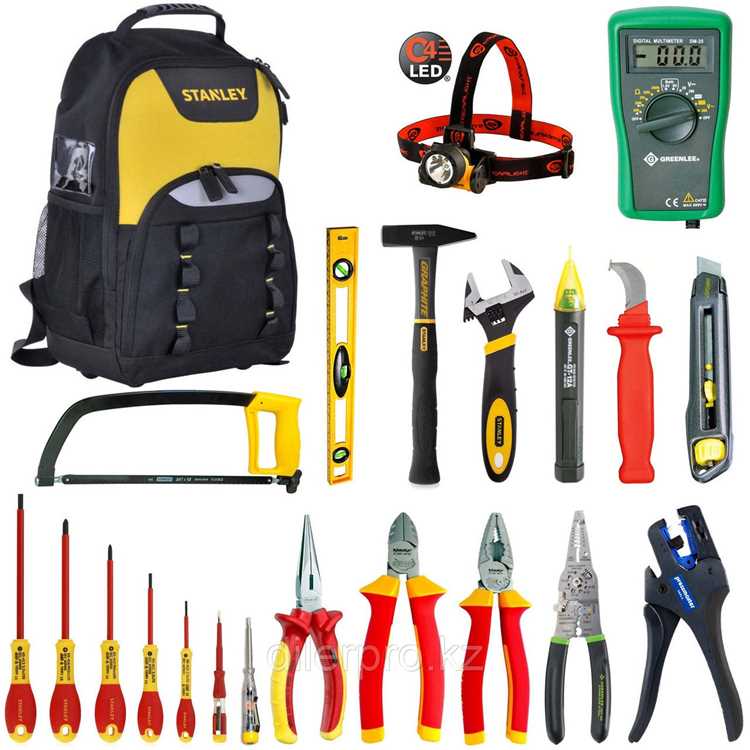

Дополнительные инструменты: нож монтажный с пяткой для безопасного снятия изоляции с кабелей, рулетка длиной 5–7 м с магнитным наконечником, уровень (30–50 см) для выравнивания розеток и выключателей, набор гаечных ключей (8–19 мм) для работы с клеммными колодками. Экономия на качестве: дешевые инструменты из мягкой стали быстро выходят из строя, что приводит к дополнительным расходам на замену.
Какие отвёртки необходимы для работы с электрическими соединениями
Для безопасной и эффективной работы с электрическими соединениями требуются отвёртки с изолированными рукоятками, выдерживающими напряжение не менее 1000 В. Стандарт IEC 60900 регламентирует требования к изоляции: рукоять должна быть покрыта диэлектрическим материалом без повреждений, а металлическая часть – полностью скрыта, кроме наконечника. Проверяйте маркировку «1000 V» или символ двойного треугольника на инструменте.
Основной набор включает три типа отвёрток:
- Плоские (шлицевые) – шириной 2,5 мм, 4 мм и 5,5 мм. Первая подходит для клеммных винтов в розетках и выключателях, вторая – для распределительных коробок, третья – для крупных зажимов автоматов.
- Крестообразные (PH и PZ) – PH1 и PH2 для бытовых приборов, PZ2 для электрощитов. Разница между PH (Phillips) и PZ (Pozidriv) в форме наконечника: PZ имеет дополнительные насечки, предотвращающие «выскакивание» из шлица под нагрузкой.
- Шестигранные (HEX) – размеры 3 мм и 4 мм для винтов в клеммниках и модульных автоматах. Часто используются в импортном оборудовании (например, ABB, Schneider Electric).
Для работы в электрощитах дополнительно потребуются отвёртки с удлинённым стержнем (150–200 мм) и магнитным наконечником. Это позволяет доставать винты в глубоких клеммах без риска короткого замыкания. Магнитный наконечник удерживает винт, но не должен быть слишком сильным – иначе возможны проблемы при извлечении мелких крепежей.
Отвёртки с динамометрическим механизмом (например, Wera Kraftform или Wiha) необходимы при затяжке винтов в клеммах с нормированным моментом (указан в документации к оборудованию). Превышение усилия приводит к деформации проводов или разрушению клемм, недостаточное – к нагреву и потере контакта. Типичные значения: 1,2 Н·м для автоматов, 2,5 Н·м для шинных соединений.
Для диагностики и ремонта слаботочных цепей (например, в системах автоматики) используйте прецизионные отвёртки с наконечниками 0,8 мм, 1,2 мм и 1,5 мм. Они позволяют работать с миниатюрными винтами в реле, датчиках и печатных платах. Избегайте применения обычных отвёрток – риск повреждения шлица или платы высок.
Храните отвёртки в диэлектрическом кейсе или на магнитном держателе, исключая контакт металлических частей с другими инструментами. Перед каждым использованием осматривайте изоляцию на предмет трещин и сколов. Заменяйте инструмент при малейших повреждениях – даже микроскопические дефекты снижают защитные свойства.
Как выбрать плоскогубцы и кусачки для монтажа проводки
Для работы с проводкой сечением до 2,5 мм² подойдут плоскогубцы с длиной губок 40–50 мм и общей длиной инструмента 160–180 мм. Материал режущих кромок – хромованадиевая сталь (HRC 55–60) или кобальтовые сплавы, устойчивые к сколам при перекусывании медных жил. Обращайте внимание на форму губок: для захвата круглых проводов оптимальны полукруглые насечки с шагом 0,5–0,8 мм, а для плоских – прямые с мелкой накаткой. Изоляция рукояток должна выдерживать напряжение не менее 1000 В и иметь двухкомпонентное покрытие (например, термопласт + резина) для предотвращения проскальзывания.
При выборе кусачек критически важна точность реза. Для одножильных проводов диаметром до 1,5 мм используйте бокорезы с углом заточки 60–70° и минимальным зазором между лезвиями (не более 0,05 мм). Для многожильных проводов сечением 4–6 мм² предпочтительны кусачки с V-образным профилем режущей кромки, предотвращающим распушение жил. В таблице ниже приведены рекомендуемые параметры инструмента в зависимости от типа проводки:
| Тип провода | Сечение, мм² | Длина кусачек, мм | Материал лезвий | Особенности |
|---|---|---|---|---|
| Одножильный медный | 0,75–1,5 | 125–140 | Хром-ванадий (HRC 58) | Прямой рез, микрозаточка |
| Многожильный медный | 2,5–6 | 160–180 | Кобальтовый сплав (HRC 62) | V-образная кромка, антикоррозийное покрытие |
| Алюминиевый | 2,5–10 | 200 | Твердосплавные вставки | Усиленная конструкция, угол заточки 80° |
Проверяйте инструмент перед покупкой: губки плоскогубцев должны смыкаться без зазоров по всей длине, а лезвия кусачек – перекусывать лист бумаги толщиной 0,1 мм без разрывов. Избегайте моделей с пластиковыми ограничителями хода – они снижают усилие реза на 15–20%. Для профессионального применения выбирайте инструмент с гарантией не менее 2 лет и возможностью замены режущих кромок.
Какие измерительные приборы должны быть в арсенале электрика
Минимальный набор включает мультиметр с диапазоном измерений не менее 600 В AC/DC, сопротивлением до 40 МОм и функцией прозвонки цепей (например, Fluke 17B или аналоги). Для проверки наличия напряжения без контакта с токоведущими частями необходим бесконтактный индикатор напряжения с чувствительностью от 90 В (типа UNI-T UT12A). Клещи токоизмерительные с диапазоном до 400 А (как Mastech MS2108A) позволяют измерять ток без разрыва цепи, что критично при диагностике нагрузок в щитах и распределительных коробках.
Для точной проверки параметров УЗО и автоматов требуется тестер петли фаза-ноль с функцией измерения сопротивления заземления (например, Sonel MZC-304). Мегаомметр на 500–1000 В (типа Е6-24) нужен для контроля изоляции кабелей и обмоток электродвигателей. При работе с промышленными сетями 380 В необходим анализатор качества электроэнергии (как Fluke 435) для фиксации гармоник, провалов напряжения и перекоса фаз.
Инструменты для снятия изоляции: ножи, стрипперы и их особенности
Нож электрика – простейший, но не всегда безопасный инструмент для снятия изоляции. Модели с изогнутым лезвием, например, Knipex 98 55, позволяют поддевать оболочку под углом, снижая риск повреждения жилы. Лезвие должно быть выполнено из закалённой стали (HRC 58–62) и иметь антикоррозийное покрытие. Для работы с кабелями сечением до 6 мм² подходят ножи с регулируемой глубиной реза, как у Jokari Super 4, где ограничитель предотвращает надрез проводника.
Стрипперы делятся на три типа: ручные, полуавтоматические и автоматические. Ручные модели, такие как Weidmüller Stripax, требуют ручной настройки под сечение провода (0,2–6 мм²) и подходят для разовых работ. Полтавтоматы, например Knipex 12 40 200, захватывают изоляцию при сжатии рукояток, но не всегда корректно работают с жёсткими кабелями. Автоматические стрипперы, как Jokari N15, самостоятельно определяют диаметр жилы и снимают изоляцию за одно движение, но их цена в 3–5 раз выше ручных аналогов.
Для многожильных проводов (ПВС, ШВВП) используют стрипперы с V-образными ножами, исключающими перерезание отдельных проволок. Модель Knipex 11 06 180 оснащена сменными губками для сечений 0,5–2,5 мм² и встроенным кусачком. При работе с экранированными кабелями (RG-6, FTP) применяют стрипперы с двумя уровнями резки, например Jonard UST-500, который одновременно снимает внешнюю оболочку и фольгу без повреждения внутренних проводников.
Термострипперы – узкоспециализированный инструмент для снятия изоляции с термоусадочных трубок и кабелей с клеевым слоем. Модель Hakko FR-803B нагревает лезвие до 450°C, расплавляя полимер без механического воздействия. Подходит для работы с проводами сечением до 10 мм², но требует навыка: перегрев приводит к оплавлению жилы. Альтернатива – стрипперы с нагреваемыми губками, как Thermocut TC-1, где температура регулируется в диапазоне 150–500°C.
При выборе инструмента учитывайте материал изоляции. Для ПВХ и резины подойдут стандартные стрипперы, а для фторопласта (тефлона) или силикона нужны модели с остро заточенными ножами, например Greenlee 1915. Для коаксиальных кабелей (RG-59, RG-6) используйте специализированные стрипперы с тремя лезвиями, как Paladin 1118, которые одновременно снимают внешнюю оболочку, экран и диэлектрик. Избегайте универсальных инструментов для таких задач – они часто повреждают тонкие проводники.
Обслуживание инструмента продлевает срок службы. После работы очищайте ножи от остатков изоляции салфеткой, смоченной в спирте. Раз в месяц смазывайте шарниры стрипперов силиконовой смазкой (например, Knipex 98 00 01). Храните инструмент в сухом месте: влага вызывает коррозию лезвий, особенно у ножей с углеродистой сталью. Для проверки остроты ножей используйте тест на бумаге – лезвие должно резать без замятия. Тупые кромки затачивайте алмазным бруском с зернистостью 1000–1200.
Ключи и гаечные головки для работы с электрощитовым оборудованием
Для монтажа и обслуживания электрощитового оборудования критически важны ключи с изолированными рукоятками, соответствующие стандарту IEC 60900. Наиболее востребованы рожковые ключи размеров 8, 10, 13 и 17 мм – они подходят для большинства клеммных и крепежных элементов в щитах до 1000 В. Изолированные накидные ключи тех же размеров обеспечивают лучший захват при работе с шестигранными гайками DIN 43673, применяемыми в автоматических выключателях и шинах.
Гаечные головки с квадратом 1/4″ или 3/8″ используются для труднодоступных мест, например, при фиксации модульных устройств на DIN-рейках. Головки размеров 6, 8 и 10 мм с удлинителями до 150 мм позволяют работать без демонтажа соседних компонентов. Для щитов с высокой плотностью монтажа рекомендуются головки с шарнирным соединением, обеспечивающие угол поворота до 30°.
Торцевые ключи с трещоткой сокращают время на затяжку гаек в условиях ограниченного пространства. Модели с регулируемым моментом затяжки (например, до 5 Н·м) предотвращают повреждение резьбы на клеммах и шинах. Для работы с алюминиевыми шинами предпочтительны ключи с хромованадиевым покрытием – они снижают риск коррозии и заедания.
В набор электрика обязательно включают динамометрический ключ с диапазоном 2–10 Н·м. Превышение момента затяжки на 20% приводит к деформации клеммных блоков, что вызывает перегрев контактов. Для проверки усилия используют таблицы производителей оборудования: например, для клемм ABB серии S200 рекомендуется 2,5 Н·м, а для шин Schneider Electric – 4 Н·м.
Какие паяльные принадлежности нужны для ремонта электрических цепей
Для пайки электрических цепей требуется паяльник мощностью 25–60 Вт с регулируемой температурой. Оптимальный диапазон – 300–350°C для работы с медными проводниками и печатными платами. Модели с керамическим нагревателем или индукционным управлением обеспечивают стабильность температуры, что критично при пайке чувствительных компонентов, например, SMD-резисторов или микросхем.
Припой выбирают в зависимости от задачи: бессвинцовый (Sn96.5Ag3Cu0.5) для экологичных проектов или свинцовый (ПОС-61) для быстрого растекания и надежного соединения. Диаметр прутка – 0.5–1.0 мм для точной работы, 1.5–2.0 мм для пайки толстых проводов. Флюс используют безотмывочный (например, RMA-223) или канифольный (для простых соединений), избегая агрессивных кислотных составов, разрушающих дорожки плат.
Для фиксации деталей применяют пинцет с антистатическим покрытием (ESD) или третью руку с лупой (увеличение 3–5x). При работе с многожильными проводами необходим инструмент для снятия изоляции с регулировкой глубины резания (например, Knipex 12 40 200). Отсос для припоя (вакуумный или оплетка) удаляет излишки без повреждения контактных площадок.
Дополнительные принадлежности: термоусадочные трубки диаметром 1.5–6 мм для изоляции соединений, спирт или специальный очиститель (например, MG Chemicals 4140) для удаления остатков флюса. Для пайки BGA-микросхем потребуется паяльная станция с горячим воздухом (температура до 450°C) и набор трафаретов для нанесения паяльной пасты.
Хранение инструментов организуют в металлическом кейсе с ячейками или на магнитной доске. Паяльник размещают на подставке с губкой для очистки жала (увлажненной дистиллированной водой) или латунной стружкой. Регулярная заточка жала (коническое или долотообразное) продлевает срок службы и улучшает теплопередачу.
Средства защиты: диэлектрические перчатки, коврики и индикаторы напряжения
Диэлектрические перчатки – обязательный элемент защиты при работе с электроустановками до 1000 В. Изготавливаются из латекса или резины, класс изоляции указывается на маркировке: 00 (до 500 В), 0 (до 1000 В), 1 (до 7500 В). Перед использованием проверяют на отсутствие проколов, трещин и загрязнений – визуальный осмотр и испытание воздухом (надувание). Хранят в сухом месте при температуре от +10 до +25 °C, вдали от прямых солнечных лучей и источников тепла. Периодичность электрических испытаний – раз в 6 месяцев, о чем делается запись в журнале.
Диэлектрические коврики применяют для изоляции рабочего места от земли. Стандартные размеры: 0,75×0,75 м или 1×1 м, толщина – не менее 5 мм. Материал – резина с рифленой поверхностью для предотвращения скольжения. Коврики делятся на два класса: до 1000 В (испытательное напряжение 5 кВ) и свыше 1000 В (15 кВ). Перед укладкой проверяют на целостность, отсутствие порезов и расслоений. Запрещается использовать коврики с истекшим сроком испытаний (раз в 2 года) или с видимыми повреждениями.
- Индикаторы напряжения (ИН) – портативные устройства для проверки наличия напряжения без контакта с токоведущими частями. Основные типы:
- Контактные (щупы) – для напряжений до 1000 В, с неоновой лампой или светодиодом.
- Бесконтактные (детекторы) – реагируют на электромагнитное поле, диапазон от 50 до 1000 В.
- Универсальные – совмещают оба режима, например, Fluke 1AC II.
При выборе ИН обращают внимание на диапазон измерений, чувствительность и наличие звуковой сигнализации. Перед использованием проверяют работоспособность на известном источнике напряжения. Запрещается применять индикаторы с поврежденным корпусом или неисправной индикацией. Для работы в условиях повышенной влажности или запыленности выбирают модели с классом защиты IP65 и выше.
Комплексное применение средств защиты снижает риск поражения электрическим током на 90%. Диэлектрические перчатки используют совместно с ковриками при работе под напряжением, а индикаторы – для предварительной проверки отсутствия напряжения. Запрещается заменять специализированные средства защиты подручными материалами (например, резиновыми хозяйственными перчатками). Регулярное обучение персонала правилам эксплуатации и хранения СИЗ – обязательное условие безопасной работы.
