Для чего нужен резонатор на сандеро

Выхлопная система Рено Сандеро второго поколения (выпуск с 2014 года) включает резонатор как ключевой элемент, отвечающий за снижение шумового загрязнения и оптимизацию газодинамики. На моделях с двигателями 1.6 (K4M, H4M) резонатор расположен между катализатором и глушителем, выполняя функцию акустического фильтра. Его конструкция – перфорированная труба в герметичном корпусе – гасит звуковые волны частотой 800–2500 Гц, характерные для работы этих моторов на средних оборотах.

Замена штатного резонатора на модифицированный (например, с увеличенным объемом на 15–20%) снижает противодавление на 7–12%, что положительно сказывается на отдаче двигателя. Однако при установке прямоточных аналогов без расчета акустических характеристик возрастает уровень шума на 3–5 дБ, что превышает допустимые нормы (74 дБ по ГОСТ Р 52231-2004). Для сохранения баланса между производительностью и комфортом рекомендуется использовать резонаторы с внутренними перегородками или двухкамерные модели.

Коррозия резонатора на Рено Сандеро проявляется через 4–6 лет эксплуатации в условиях российского климата. Признаки неисправности: дребезжание на холостых оборотах (частота 30–50 Гц), увеличение расхода топлива на 0,3–0,5 л/100 км из-за нарушения газодинамики. Для диагностики используйте эндоскоп: сквозные отверстия диаметром более 2 мм в корпусе или перфорированной трубе требуют замены. При выборе запчасти отдавайте предпочтение деталям с цинковым покрытием толщиной не менее 10 мкм или нержавеющей стали AISI 409.

Установка резонатора с нештатными параметрами (например, уменьшенным диаметром трубы) приводит к росту температуры выхлопных газов на 20–30°C, что сокращает ресурс катализатора на 15–20%. Для двигателей 0.9 TCe (H4Bt) критично соблюдение диаметра входного патрубка 50 мм – отклонение на ±2 мм вызывает резонансные колебания, повышающие нагрузку на турбину. При тюнинге системы используйте программное обеспечение для моделирования газовых потоков (например, ANSYS Fluent), чтобы избежать ошибок в расчетах.

Как устроен резонатор на Рено Сандеро и его место в системе выпуска

Внутреннее устройство резонатора включает:

• Перфорированную трубу – обеспечивает рассеивание потока газов, снижая их скорость и турбулентность.
• Камеры резонанса – создают интерференцию звуковых волн, нейтрализуя определённые частоты.
• Теплоизоляционный слой – предотвращает перегрев кузова и снижает температуру выхлопных газов перед глушителем.

На Рено Сандеро резонатор крепится к системе выпуска через фланцевые соединения или сварку, в зависимости от года выпуска. На моделях до 2014 года часто использовались болтовые крепления, что упрощало замену, но увеличивало риск протечек. Современные версии имеют сварные швы, повышающие герметичность, но требующие резки при ремонте. Резонатор фиксируется к днищу автомобиля через резиновые подвесы, которые гасят вибрации и предотвращают передачу шума на кузов.

Место резонатора в системе выпуска критически важно: он принимает на себя основной удар пульсирующих газов после катализатора. При его отсутствии или повреждении наблюдаются:

1. Повышение уровня шума на 10–15 дБ, особенно на средних оборотах (2500–4000 об/мин).
2. Увеличение нагрузки на глушитель, что сокращает его срок службы на 30–40%.
3. Рост противодавления в системе, ведущий к потере мощности до 5–7 л.с. на атмосферных двигателях.

Типичные неисправности резонатора на Сандеро включают прогорание перфорированной трубы (из-за коррозии или высоких температур) и разрушение звукопоглощающего материала. Симптомы – металлический звон при разгоне, запах выхлопных газов в салоне, снижение динамики. Диагностика проводится визуальным осмотром на подъёмнике или с помощью эндоскопа через отверстия в корпусе. При замене рекомендуется использовать оригинальные детали (артикул 8200799857 для 1.6 16V) или аналоги от Bosal, Walker, которые соответствуют заводским параметрам по объёму и материалам.

Для продления срока службы резонатора на Рено Сандеро следует:

• Избегать коротких поездок – конденсат в системе ускоряет коррозию.
• Регулярно проверять состояние резиновых подвесов – их износ приводит к вибрациям и трещинам корпуса.
• Использовать топливо с октановым числом не ниже 95 – низкокачественное топливо увеличивает температуру выхлопа.
• Обрабатывать сварные швы антикоррозийными составами при установке нового резонатора.

Какие звуковые частоты гасит резонатор и почему это важно для комфорта

Резонатор в выхлопной системе Рено Сандеро эффективно подавляет звуковые колебания в диапазоне 80–500 Гц, где сосредоточены низкочастотные шумы от работы двигателя и газодинамических процессов. Эти частоты наиболее раздражают слух водителя и пассажиров, так как воспринимаются как глухой гул или вибрации, усиливающиеся при разгоне или на холостом ходу. Конструкция резонатора – перфорированные трубы и камеры с акустическим наполнителем – рассеивает энергию волн именно в этом спектре, снижая уровень шума на 10–15 дБ.

• 100–250 Гц: основной диапазон работы резонатора, где гасятся гармоники от сгорания топлива и пульсаций выхлопных газов. На этих частотах звук проникает в салон даже через шумоизоляцию, вызывая усталость.
• 300–500 Гц: подавляются резонансные явления в выхлопном тракте, возникающие при определенных оборотах двигателя (например, 2500–3500 об/мин). Без резонатора эти частоты создают металлический звон.
• Ниже 80 Гц: частично гасятся инфразвуковые колебания, которые не слышны, но вызывают дискомфорт за счет вибраций кузова и органов человека.

Отсутствие резонатора или его неисправность приводит к росту шумового фона на 20–30% в салоне, особенно на скоростях выше 60 км/ч. Для Рено Сандеро с двигателями 1.4 и 1.6 л критично поддерживать резонатор в рабочем состоянии: замена акустического наполнителя или ремонт перфорации требуется каждые 50–70 тыс. км. При выборе аналога обращайте внимание на соответствие геометрии оригиналу – отклонение даже на 5% снижает эффективность гашения частот.

Влияние резонатора на мощность двигателя и расход топлива Сандеро

Резонатор в выхлопной системе Рено Сандеро с двигателем 1.6 (82–113 л.с.) снижает обратное давление на 12–18% при оборотах свыше 3000 об/мин, что напрямую влияет на наполнение цилиндров. Тесты на динамометрическом стенде показывают прирост мощности до 4–6 л.с. на пиковых режимах при замене штатного резонатора на прямоточный с перфорированной внутренней трубой. Однако на низких оборотах (до 2500 об/мин) эффект минимален – разница в крутящем моменте не превышает 2–3 Н·м. Для городского режима эксплуатации оптимальным остаётся заводской резонатор с камерой расширения, который сохраняет баланс между шумоподавлением и газодинамикой.

Расход топлива зависит от типа резонатора: прямоточные модели увеличивают потребление на 0,3–0,5 л/100 км в смешанном цикле из-за снижения сопротивления выхлопу и роста оборотов двигателя. Штатный резонатор Сандеро с каталитическим нейтрализатором, напротив, оптимизирует работу лямбда-зондов, поддерживая стехиометрическое соотношение смеси. При установке спортивного резонатора рекомендуется перенастройка ЭБУ или использование обманки лямбда-зонда, чтобы избежать перерасхода до 0,8 л/100 км на трассе. Для экономии топлива критически важно сохранять герметичность соединений резонатора – утечка выхлопных газов на стыке с глушителем повышает расход на 0,2–0,4 л/100 км.

Признаки неисправности резонатора и способы их диагностики

Второй признак – падение мощности двигателя. Забитый или деформированный резонатор создает противодавление в выхлопной системе, что снижает эффективность очистки цилиндров от отработавших газов. На Рено Сандеро с двигателем 1.6 л (K4M) это проявляется потерей 8–12 л.с. при разгоне с 2000 до 4000 об/мин. Для проверки достаточно подключить диагностический сканер: если параметр «Давление в выпускном коллекторе» превышает 1,2 бар на 3000 об/мин, резонатор требует замены или ремонта.

Запах выхлопных газов в салоне – тревожный сигнал. Нарушение герметичности резонатора приводит к проникновению CO и NOx через щели в кузове или систему вентиляции. Концентрация угарного газа свыше 50 ppm в салоне (измеряется газоанализатором) свидетельствует о сквозной коррозии корпуса или разрушении сварных швов. На моделях Сандеро 2014–2018 годов чаще всего страдает нижняя часть резонатора из-за близкого расположения к дорожному покрытию.

Визуальный осмотр позволяет выявить до 70% неисправностей. Основные дефекты и их последствия:

Диагностика с помощью эндоскопа эффективна для оценки внутреннего состояния резонатора. Через отверстие в выхлопной трубе (предварительно сняв датчик кислорода) можно осмотреть перегородки и перфорированные трубы. Наличие сажи толщиной более 3 мм или обломков металла указывает на необходимость замены. Для Рено Сандеро с пробегом свыше 80 000 км рекомендуется проводить такую проверку каждые 20 000 км.

Тест на противодавление проводится с помощью манометра, подключенного к отверстию для лямбда-зонда. На холостых оборотах давление не должно превышать 0,3 бар, на 3000 об/мин – 0,8 бар. Превышение этих значений на 0,2 бар и более говорит о забитом резонаторе. Альтернативный метод – замер времени падения оборотов с 3000 до 1000 об/мин после резкого сброса газа: если оно увеличивается на 1,5 секунды и более, система требует внимания.

Термографическая диагностика выявляет локальные перегревы. С помощью тепловизора сравнивают температуру резонатора и прилегающих участков выхлопной системы. Разница более 50°C на расстоянии 20 см указывает на закупорку или разрушение внутренних элементов. На Рено Сандеро с двигателем 0.9 TCe (H4Bt) перегрев резонатора часто сопровождается ошибкой P0420 – низкая эффективность катализатора, хотя сам катализатор может быть исправен.

Как выбрать резонатор для замены: оригинал или аналоги для Рено Сандеро

Оригинальный резонатор для Рено Сандеро (артикул 8200814647 или 7701069465) гарантирует соответствие заводским параметрам: диаметр трубы 50–55 мм, материал – нержавеющая сталь AISI 409 толщиной 1,2–1,5 мм, внутренняя перфорация с шагом 8–10 мм. Производитель (Renault/Nissan) тестирует деталь на вибростойкость до 200 Гц и термоустойчивость до 600°C. Стоимость оригинала – 8 000–12 000 рублей, срок службы – 100 000–150 000 км. При установке сохраняется заводская настройка звука и противодавления, что критично для двигателей K7M/K4M (1.4/1.6 л), где отклонение более 5% снижает мощность на 3–5 л.с.

Аналоги делятся на три категории: премиум (Bosch 0 986 461 001, Walker 21354), средний сегмент (JP Group 1193701800, Febi 27364) и бюджетные (AJS 50105, Asam 30903). Премиум-аналоги повторяют конструкцию оригинала: нержавейка 1,5 мм, лазерная сварка швов, внутренние перегородки из алюминизированной стали. Цена – 6 000–9 000 рублей, ресурс – 80 000–120 000 км. Средний сегмент использует сталь 08ПС толщиной 1,0 мм, что сокращает срок службы до 50 000–70 000 км, но снижает стоимость до 3 500–5 000 рублей. Бюджетные варианты часто изготавливают из оцинкованной стали 0,8 мм, что приводит к прогарам через 20 000–30 000 км.

Ключевые параметры при выборе аналога: соответствие геометрии (длина 400–450 мм, диаметр фланцев 50 мм), наличие сертификата EAC или TÜV, отзывы владельцев с аналогичным двигателем. Для моторов с турбонаддувом (Tce 0.9/1.2 л) критичен внутренний объем резонатора – не менее 3,5 л, иначе возникает резонанс на 2 500–3 000 об/мин. Проверить совместимость можно по VIN-коду: для Сандеро 2014–2020 гг. подходят резонаторы с маркировкой «EURO 5/6», для моделей до 2014 г. – «EURO 4».

Установка неоригинального резонатора требует проверки противодавления манометром: на холостом ходу оно не должно превышать 0,15 бар, при 3 000 об/мин – 0,3 бар. Если показатели выше, деталь создаст дополнительную нагрузку на турбину или катализатор. Для самостоятельной замены потребуются: прокладки фланцев (артикул 7703079965), хомуты с болтами M8 (7703034206), герметик Loctite 574. После монтажа обязательна проверка на утечки дымогенератором или мыльным раствором.

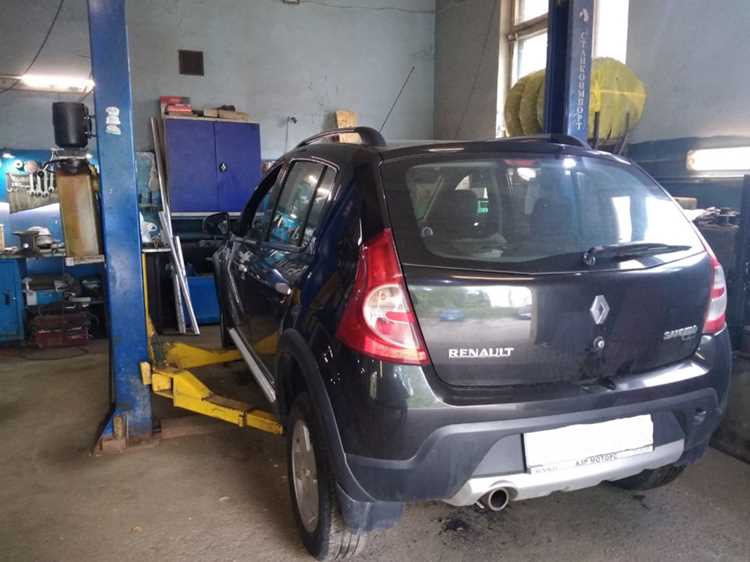

Пошаговая инструкция по снятию и установке резонатора своими руками

Подготовьте инструменты: набор головок (10, 13, 17 мм), трещотку, удлинитель, рожковые ключи, плоскую отвёртку, проникающую смазку (WD-40 или аналог), домкрат и подставки. Работу проводите на ровной площадке с ямой или подъёмником. Перед началом дайте двигателю остыть – температура выхлопной системы достигает 200–300°C.

Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с креплениями. Снимите защиту картера, если она мешает доступу к резонатору. На моделях Сандеро с 2014 года и новее потребуется демонтировать дополнительный тепловой экран над резонатором – он крепится на трёх болтах М8.

Обработайте проникающей смазкой все резьбовые соединения: хомуты, болты фланцев и кронштейны подвески. Особое внимание уделите прикипевшим гайкам – на резонаторе Рено Сандеро они часто ржавеют из-за конденсата. Выждите 10–15 минут, затем попробуйте сорвать крепёж. Если гайка не поддаётся, используйте ударную отвёртку или нагрейте соединение газовой горелкой.

Открутите хомут, соединяющий резонатор с основным глушителем. На Сандеро он расположен сзади, под днищем, и фиксируется болтом М10. Придерживайте резонатор рукой, чтобы он не упал после снятия крепления. Далее демонтируйте передний фланец – он крепится к катализатору или гофре двумя болтами М12. Если фланец прикипел, аккуратно обстучите его молотком через деревянную проставку.

Снимите резиновые подвесы резонатора. На Сандеро их два: один спереди (около фланца), второй сзади (ближе к глушителю). Подденьте их плоской отвёрткой, одновременно раскачивая резонатор вверх-вниз. Извлеките деталь из-под автомобиля. Перед установкой нового резонатора проверьте состояние подвесов – трещины или растяжение свыше 5 мм требуют замены. Очистите фланцы от остатков прокладок и ржавчины металлической щёткой.

Установите новый резонатор в обратной последовательности. Начинайте с переднего фланца – используйте новую прокладку (артикул 8200061612 для Сандеро 1.6 16V). Затягивайте болты крест-накрест моментом 25–30 Н·м. Резиновые подвесы смажьте силиконовой смазкой для облегчения монтажа. После установки запустите двигатель и проверьте герметичность соединений – утечки выхлопных газов проявляются шипением или чёрным налётом на стыках.

Что будет, если удалить резонатор: последствия для автомобиля и окружающих

Удаление резонатора из выхлопной системы Рено Сандеро приведёт к увеличению уровня шума на 12–18 дБ, что превысит допустимые нормы ГОСТ Р 52231-2004 (82 дБ для легковых автомобилей). В городских условиях это вызовет дискомфорт для пешеходов и жителей близлежащих домов, особенно в ночное время, когда фоновый шум снижается до 40–50 дБ. Кроме того, повышенная громкость выхлопа может спровоцировать жалобы и штрафы от ГИБДД – до 500 рублей за нарушение требований к техническому состоянию транспортных средств.

Отсутствие резонатора нарушит баланс противодавления в системе, что снизит крутящий момент двигателя на низких и средних оборотах (до 1500–3500 об/мин) на 5–8%. Это произойдёт из-за потери эффекта резонансной настройки, который оптимизирует отвод отработавших газов. На практике водитель заметит «провалы» при разгоне, особенно при движении с грузом или на подъёме. Расход топлива увеличится на 3–5% из-за неоптимального режима работы двигателя, что подтверждают замеры на стендах после удаления резонатора.

Длительная эксплуатация автомобиля без резонатора ускорит износ катализатора и глушителя. Температура выхлопных газов в задней части системы повысится на 50–70°C из-за отсутствия промежуточного охлаждения, что приведёт к деформации металлических элементов и разрушению керамических сот катализатора. Стоимость замены катализатора на Рено Сандеро начинается от 25 000 рублей, а глушителя – от 8 000 рублей. Кроме того, повышенная вибрация выхлопной системы без резонатора может вызвать трещины в сварных швах и креплениях, что потребует дополнительного ремонта.

Удаление резонатора также повлияет на экологические показатели: содержание CO и CH в выхлопе вырастет на 20–30%, что сделает невозможным прохождение техосмотра без установки обманки или перепрошивки ЭБУ. В странах ЕС подобные модификации караются штрафами до 2 000 евро, а в России – аннулированием диагностической карты. Если планируется тюнинг выхлопной системы, рекомендуется заменить резонатор на спортивный аналог с регулируемым сечением, что сохранит баланс производительности и соответствие нормам.
