Замена или установка генератора на Nissan Maxima (A32, A33, A34) требует точного соблюдения последовательности действий. Модели с двигателями VQ30DE, VQ35DE и VQ30DET имеют конструктивные отличия в расположении навесного оборудования, но базовый алгоритм остаётся неизменным. Перед началом работ убедитесь, что у вас есть ключи на 10, 12, 14 мм, торцевые головки с удлинителем, динамометрический ключ и мультиметр для проверки напряжения.
Генератор на Maxima крепится тремя болтами: два верхних (M10×1.25) фиксируют корпус к кронштейну, нижний (M12×1.25) – к натяжителю ремня. На моделях с VQ35DE дополнительно потребуется снять передний подкрылок для доступа к нижнему болту. Рекомендуемый момент затяжки: 45–55 Н·м для верхних болтов, 60–70 Н·м для нижнего.
Отсоединение аккумулятора – обязательный шаг. На Nissan Maxima A33/A34 минусовая клемма расположена под пластиковой крышкой в моторном отсеке. После отключения подождите 5–10 минут, чтобы разрядились конденсаторы в блоке управления. Игнорирование этого правила может привести к сбою в работе ЭБУ или короткому замыканию при демонтаже силового провода генератора.
При установке нового генератора проверьте состояние ремня привода и натяжного ролика. На VQ30DE ремень меняется каждые 60 000–80 000 км, на VQ35DE – каждые 90 000 км. Износ ролика определяется по люфту или шуму при прокрутке. Используйте только оригинальные запчасти или аналоги от Denso (арт. 21000-31U00) или Mitsubishi (арт. A001T63811) – неоригинальные генераторы часто не обеспечивают заявленный ток (90–110 А).
Необходимые инструменты и материалы для замены генератора
Для демонтажа и установки генератора на Nissan Maxima (A32/A33/A34) потребуется набор специфичных инструментов, адаптированных под конструкцию двигателя VQ30DE/VQ35DE. Базовый комплект включает:
- Торцевые головки: 10 мм, 12 мм, 14 мм (глубокие для болтов крепления генератора), 17 мм (для натяжного ролика ремня)
- Ключи: накидной 14 мм (для регулировочного болта), рожковый 10 мм (для клемм аккумулятора)
- Трещотка с удлинителем 10–15 см (доступ к нижнему болту генератора)
- Динамометрический ключ (момент затяжки болтов: 25–30 Н·м для крепежа генератора, 40–45 Н·м для натяжного ролика)
- Съемник ремня (или монтировка для ослабления натяжения)
- Шестигранник 5 мм (для фиксации регулировочного болта на некоторых моделях)
- Мультиметр (проверка напряжения на клеммах генератора: 13.8–14.5 В при работающем двигателе)
- WD-40 или аналог (обработка закисших болтов)
Расходные материалы зависят от состояния узлов. Обязательно замените поликлиновой ремень (оригинальный номер: 11720-31U00 для VQ30DE, 11720-31U05 для VQ35DE) – минимальная длина 1880 мм, ширина 22 мм. При износе подшипников генератора подготовьте ремкомплект (номер 23120-31U00) или новый генератор (оригинал: 23100-31U00, аналоги: Denso 210-0510, Bosch 0 986 043 001). Для подключения потребуется термоусадочная трубка (диаметр 6–8 мм) и контактная смазка (например, Molykote 111) для клемм. Работайте на холодном двигателе – горячие поверхности могут деформировать ремень при установке.
Снятие защитных элементов и доступ к генератору
На Nissan Maxima (A32/A33/A34) генератор расположен в нижней части двигателя, частично перекрытый пластиковыми и металлическими защитными элементами. Первым шагом демонтируйте правый передний подкрылок: открутите 3 болта на 10 мм (два в арке, один у бампера) и 2 пистона в нижней части. Отсоедините пластиковый фиксатор, удерживающий подкрылок к бамперу, – он часто ломается, поэтому действуйте аккуратно.
Следующий этап – снятие нижней защиты картера. На моделях до 2003 года она крепится 6 болтами на 12 мм (4 по периметру, 2 ближе к коробке передач), на более новых – 8 болтами на 10 мм. Обратите внимание: два задних болта могут быть труднодоступны – используйте удлинитель с трещоткой на 1/4 дюйма. После демонтажа защиты осмотрите генератор: на A32/A33 он закрыт дополнительным металлическим кронштейном, который крепится двумя болтами на 14 мм.
Для доступа к генератору на двигателях VQ30DE/VQ35DE потребуется частично демонтировать впускной коллектор. Отсоедините разъемы датчиков (MAF, IAT, TPS), снимите шланги вакуумной системы и открутите 5 болтов коллектора на 10 мм. Не снимайте коллектор полностью – достаточно отвести его в сторону, зафиксировав проволокой или пластиковым хомутом. На VQ25DE коллектор мешает меньше, но придется снять кронштейн гидроусилителя (2 болта на 12 мм).
- Инструменты для работы:
- Головки на 10, 12, 14 мм с трещоткой;
- Удлинитель 10–15 см для труднодоступных болтов;
- Плоская отвертка для пистонов подкрылка;
- Ключ на 17 мм (для натяжителя ремня на A34);
- Магнитный захват (для удержания мелких болтов).
После снятия защит и кронштейнов генератор будет доступен, но работать с ним неудобно из-за ограниченного пространства. На A32/A33 рекомендуется снять правую опору двигателя (3 болта на 17 мм) и приподнять мотор домкратом с деревянной проставкой – это даст дополнительные 3–5 см пространства. На A34 опору можно не трогать, но придется отсоединить шланг системы охлаждения, идущий к радиатору (хомут на 7 мм). Перед отключением клемм генератора сбросьте минусовую клемму с аккумулятора, чтобы избежать короткого замыкания.
Отключение аккумулятора и электрических разъемов генератора
Перед началом работ на генераторе Nissan Maxima отключите отрицательную клемму аккумулятора ключом на 10 мм. Это исключит риск короткого замыкания и случайного срабатывания подушек безопасности. Если автомобиль оснащен системой Start-Stop, дождитесь полного отключения электроники – индикатор на панели приборов должен погаснуть.

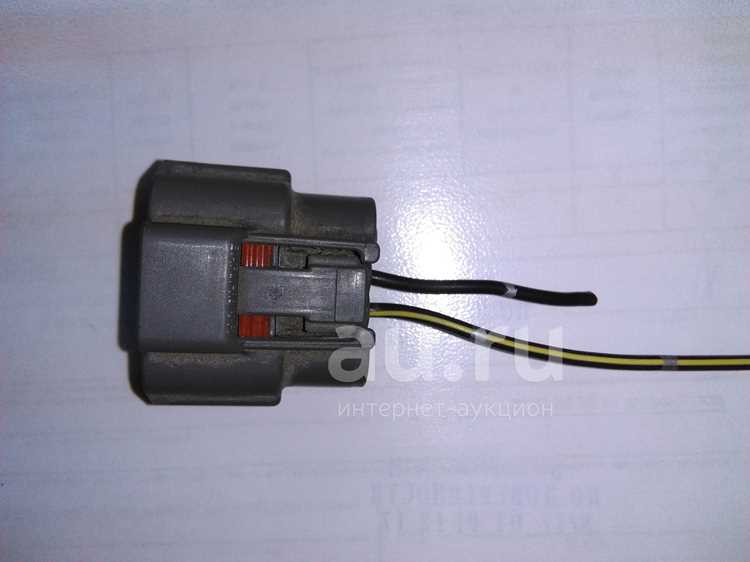

Генератор на Maxima A33/A34 крепится к двигателю через два основных разъема: силовой (толстый кабель с гайкой на 12 мм) и управляющий (тонкий трехконтактный штекер). Сначала отсоедините управляющий разъем, нажав на фиксатор сбоку – он расположен ближе к корпусу генератора. Избегайте резких рывков, чтобы не повредить пластиковые защелки.
Силовой кабель закреплен гайкой на шпильке генератора. Используйте головку на 12 мм с удлинителем, так как доступ ограничен. Придерживайте шпильку вторым ключом, чтобы не допустить проворачивания. Если гайка прикипела, нанесите проникающую смазку (например, WD-40) и дайте ей подействовать 5–10 минут.
На моделях с 2004 года и новее (VQ35DE) рядом с силовым кабелем может находиться дополнительный провод заземления. Он крепится болтом на 10 мм – его также необходимо открутить. Проверьте состояние клемм: окисление ухудшает контакт, что приводит к недозаряду аккумулятора. При наличии коррозии зачистите поверхности металлической щеткой.
После отсоединения разъемов временно закрепите кабели так, чтобы они не касались вращающихся частей двигателя. Используйте пластиковые стяжки или изоленту. Особое внимание уделите силовому проводу – его падение на выпускной коллектор может вызвать оплавление изоляции.
Если автомобиль оборудован климат-контролем, отключите разъем датчика давления кондиционера, расположенный рядом с генератором. Это предотвратит срабатывание аварийного режима системы. Датчик имеет характерный L-образный штекер с зеленой или синей маркировкой.
Перед повторным подключением разъемов убедитесь в отсутствии влаги и грязи на контактных площадках. Нанесите тонкий слой диэлектрической смазки (например, Molykote 111) на управляющий разъем – это защитит от окисления. Силовой кабель затягивайте с моментом 10–12 Н·м, чтобы избежать деформации клеммы.
После сборки проверьте напряжение на аккумуляторе при работающем двигателе: оно должно составлять 13,8–14,4 В. Если показания ниже, осмотрите разъемы на предмет неплотного соединения или повреждения проводки. На моделях с VQ30DE неисправность часто связана с перетертым проводом возбуждения генератора – его легко обнаружить по характерному зеленому изоляционному покрытию.
Демонтаж ремня привода и натяжителя
Перед снятием ремня привода на Nissan Maxima (A32/A33/A34) ослабьте натяжение, используя ключ на 14 мм для поворота натяжителя против часовой стрелки. На моделях с двигателем VQ30DE/VQ35DE натяжитель расположен слева от генератора – удерживайте его в ослабленном положении, одновременно снимая ремень со шкивов. Проверьте состояние ремня на наличие трещин, расслоений или масляных пятен: при износе свыше 3 мм по глубине канавок замените его. Зафиксируйте положение натяжителя с помощью штифта диаметром 5 мм (артикул Nissan 11761-31U00) или подходящего гвоздя, чтобы предотвратить случайное возвращение пружины в рабочее положение.
Для демонтажа натяжителя открутите два болта крепления (размер головки – 12 мм) и один болт регулировки (14 мм). На двигателях VQ35DE натяжитель дополнительно удерживается кронштейном – снимите его, открутив три болта на 10 мм. При установке нового натяжителя смажьте резьбу болтов фиксатором резьбы (например, Loctite 243) и затяните моментом 25–30 Н·м. Убедитесь, что метки на корпусе натяжителя совпадают с ответными на блоке двигателя перед окончательной фиксацией.
Откручивание крепежных болтов и снятие старого генератора
Перед началом работ отсоедините отрицательную клемму аккумулятора, чтобы исключить короткое замыкание. На Nissan Maxima A32/A33 генератор крепится тремя болтами: верхним регулировочным (M10×1.25, длина 45 мм), нижним фиксирующим (M12×1.25, длина 60 мм) и боковым кронштейном (M10×1.25, длина 35 мм). Для доступа к нижнему болту потребуется снять пластиковую защиту двигателя – она держится на шести клипсах и двух болтах под ключ на 10.
Верхний регулировочный болт откручивайте первым. Используйте головку на 14 с удлинителем 100 мм – стандартный вороток не пройдет из-за близкого расположения корпуса воздушного фильтра. Если болт проворачивается вместе с гайкой, удерживайте гайку ключом на 17, одновременно вращая головку против часовой стрелки. На резьбе часто скапливается окись – смажьте ее проникающей жидкостью (WD-40 или аналог) за 10–15 минут до работы.
Нижний болт откручивается головкой на 17 с карданным шарниром – доступ к нему ограничен масляным фильтром и шлангами системы охлаждения. Приложите усилие рывками, избегая резких движений: резьба в алюминиевом блоке со временем «прикипает». Если болт не поддается, нагрейте его точечно газовой горелкой (не более 30 секунд) – тепловое расширение облегчит демонтаж.
Боковой кронштейн фиксирует генератор к блоку цилиндров через стальной уголок. Болт здесь часто ржавеет из-за конденсата – заранее обработайте его преобразователем ржавчины. Откручивайте головкой на 14, придерживая кронштейн рукой, чтобы он не упал в подкапотное пространство. На моделях с кондиционером кронштейн может мешать компрессору – в этом случае ослабьте натяжной ролик ремня кондиционера, чтобы получить дополнительный зазор.
После снятия всех болтов генератор останется висеть на проводах. Отсоедините силовой кабель (гайка на 10) и разъем регулятора напряжения (защелка фиксируется тонкой отверткой). На некоторых экземплярах Nissan Maxima 2000–2003 годов выпуска встречается дополнительный провод заземления – его крепление расположено под генератором, рядом с нижним болтом. Не тяните генератор на себя, пока не убедитесь, что все соединения разъединены.
При извлечении генератора учитывайте его вес (около 6 кг) и габариты. Наклоните корпус в сторону радиатора, чтобы миновать шкив коленвала, затем выведите его вверх через зазор между двигателем и стойкой амортизатора. Если мешает расширительный бачок охлаждающей жидкости, снимите его, открутив два болта на 10 и отсоединив шланги – это даст дополнительные 5–7 см пространства.
Проверьте состояние посадочных поверхностей на блоке цилиндров. Удалите остатки старой прокладки (если была) и зачистите металлической щеткой очаги коррозии. Осмотрите резьбовые отверстия под болты: при обнаружении повреждений нарежьте новую резьбу метчиком M10×1.25 или M12×1.25 в зависимости от болта. Смажьте резьбу медной пастой перед установкой нового генератора – это предотвратит прикипание в будущем.
Не выбрасывайте старый генератор сразу. Разберите его и проверьте состояние подшипников (передний – 6203-2RS, задний – 6003-2RS) и щеточного узла. Если подшипники вращаются с шумом или люфтом, замените их – это обойдется в 3–4 раза дешевле покупки нового генератора. Щетки длиной менее 5 мм также подлежат замене. Такая диагностика поможет избежать повторного снятия генератора в ближайшем будущем.
Установка нового генератора и фиксация крепежными элементами
Перед установкой нового генератора на Nissan Maxima убедитесь, что его модель соответствует спецификации двигателя. Для двигателей VQ30DE (2000–2003 гг.) подходит генератор с артикулом 23100-31U00, для VQ35DE (2004–2008 гг.) – 23100-31U05. Проверьте совпадение разъёмов питания и крепёжных отверстий: на корпусе генератора должны быть три точки фиксации – верхний кронштейн, нижний болт и регулировочный натяжитель.
Смажьте резьбу крепёжных болтов медной пастой или антипригарным составом, чтобы предотвратить коррозию и облегчить последующий демонтаж. Для верхнего кронштейна используйте болт M10×1.25 длиной 40 мм с моментом затяжки 45–55 Н·м. Нижний болт – M12×1.25 длиной 50 мм, затягивается с усилием 60–70 Н·м. Не перетягивайте крепёж: превышение момента приведёт к деформации кронштейнов или трещинам в алюминиевом корпусе генератора.
Установите генератор на посадочное место, совместив отверстия с кронштейнами двигателя. Сначала зафиксируйте верхний болт, затем нижний. Перед окончательной затяжкой проверьте соосность шкива генератора и коленвала: допустимое отклонение – не более 0,5 мм. Для проверки используйте металлическую линейку или специальный шаблон, приложив его к боковой поверхности шкивов.
Подключите электрические разъёмы: основной силовой (толстый провод с гайкой на 10 мм) и управляющий (тонкий разъём с защёлкой). Затяните гайку силового провода с моментом 10–12 Н·м, избегая перекоса клеммы. Проверьте целостность изоляции проводов: трещины или оплавления указывают на необходимость замены жгута.
| Элемент | Размер резьбы | Длина болта, мм | Момент затяжки, Н·м |
|---|---|---|---|
| Верхний болт кронштейна | M10×1.25 | 40 | 45–55 |
| Нижний болт крепления | M12×1.25 | 50 | 60–70 |
| Гайка силового провода | M8 | – | 10–12 |
После фиксации генератора установите ремень привода. Для двигателей VQ30DE/VQ35DE используйте поликлиновой ремень с профилем 6PK1885 (длина 1885 мм). Натяжение регулируйте с помощью натяжителя: прогиб ремня между шкивами генератора и коленвала должен составлять 8–10 мм при усилии 10 кгс. Избегайте чрезмерного натяжения – это сокращает ресурс подшипников генератора и насоса ГУР.
Запустите двигатель и проверьте работу генератора. Напряжение на клеммах аккумулятора при 2000 об/мин должно быть в пределах 13,8–14,5 В. Если показания выходят за эти значения, отрегулируйте натяжение ремня или проверьте состояние щёточного узла. При появлении посторонних шумов (свист, скрежет) немедленно заглушите двигатель и проверьте соосность шкивов и состояние подшипников.
