Вакуумный регулятор трамблера – ключевой элемент системы зажигания карбюраторных двигателей, отвечающий за корректировку угла опережения зажигания (УОЗ) в зависимости от нагрузки на мотор. Его работа основана на изменении разрежения во впускном коллекторе, которое через мембрану воздействует на подвижную пластину прерывателя. При частичной нагрузке (например, при движении на средних оборотах) разрежение увеличивается, смещая пластину и сдвигая момент искрообразования на 5–15° раньше. Это оптимизирует сгорание топливовоздушной смеси, повышая КПД двигателя на 3–7%.
Конструктивно вакуумный регулятор состоит из корпуса с мембраной, пружины и штока, соединённого с подвижной пластиной трамблера. Критическое значение имеет герметичность системы: даже незначительная утечка воздуха (например, через трещину в шланге или изношенную мембрану) приводит к запаздыванию зажигания на 8–12°, что вызывает детонацию, перегрев и падение мощности до 15%. Для диагностики рекомендуется использовать вакуумметр: при работе двигателя на холостом ходу разрежение должно составлять 450–550 мм рт. ст., а при резком открытии дросселя – кратковременно падать до 100–150 мм рт. ст.
Неисправности вакуумного регулятора проявляются в виде провалов при разгоне, повышенного расхода топлива (на 10–20%) и нестабильных оборотов. Частые причины – засорение каналов в карбюраторе, износ мембраны или поломка пружины. Для проверки отсоедините шланг от регулятора и создайте разрежение вручную (например, с помощью медицинского шприца): исправная мембрана должна удерживать разрежение не менее 30 секунд. При замене регулятора выбирайте модели с калиброванной пружиной, соответствующей характеристикам двигателя (например, для ВАЗ-2101 – 0,4–0,6 кг/см²).
Настройка вакуумного регулятора требует точной синхронизации с центробежным автоматом трамблера. Оптимальный УОЗ на холостом ходу для большинства классических двигателей – 5–7° до ВМТ. При увеличении оборотов до 3000 об/мин центробежный регулятор добавляет 10–12°, а вакуумный – ещё 5–8°, обеспечивая суммарный угол в 20–25°. Для проверки используйте стробоскоп с функцией измерения УОЗ: на прогретом двигателе при 2000 об/мин угол должен плавно увеличиваться при открытии дросселя. Если регулировка нарушена, откорректируйте положение трамблера или замените пружину вакуумного регулятора.
Как вакуумный регулятор влияет на момент зажигания
Вакуумный регулятор корректирует угол опережения зажигания (УОЗ) в зависимости от нагрузки на двигатель, используя разрежение во впускном коллекторе. При частичных нагрузках (например, при движении с постоянной скоростью) разрежение увеличивается, диафрагма регулятора перемещает подвижную пластину трамблера, смещая момент искрообразования на 5–15° раньше. Это оптимизирует сгорание топливовоздушной смеси, повышая КПД и снижая расход топлива на 3–7%.
На холостом ходу и при резком открытии дросселя разрежение падает, и регулятор возвращает УОЗ в базовое положение, предотвращая детонацию. Критическое значение разрежения для срабатывания – 150–250 мм рт. ст., при котором диафрагма преодолевает сопротивление возвратной пружины. Неисправность мембраны или подсос воздуха через шланг нарушают корректировку, что проявляется в провалах при разгоне и увеличении расхода топлива на 10–15%.
В системах с механическим октан-корректором вакуумный регулятор работает параллельно с центробежным, но реагирует на другие параметры. Если центробежный регулятор изменяет УОЗ по оборотам (0–2500 об/мин), то вакуумный – по нагрузке, обеспечивая плавную адаптацию. Например, при движении в гору разрежение снижается, и регулятор уменьшает опережение, предотвращая перегрев камеры сгорания.

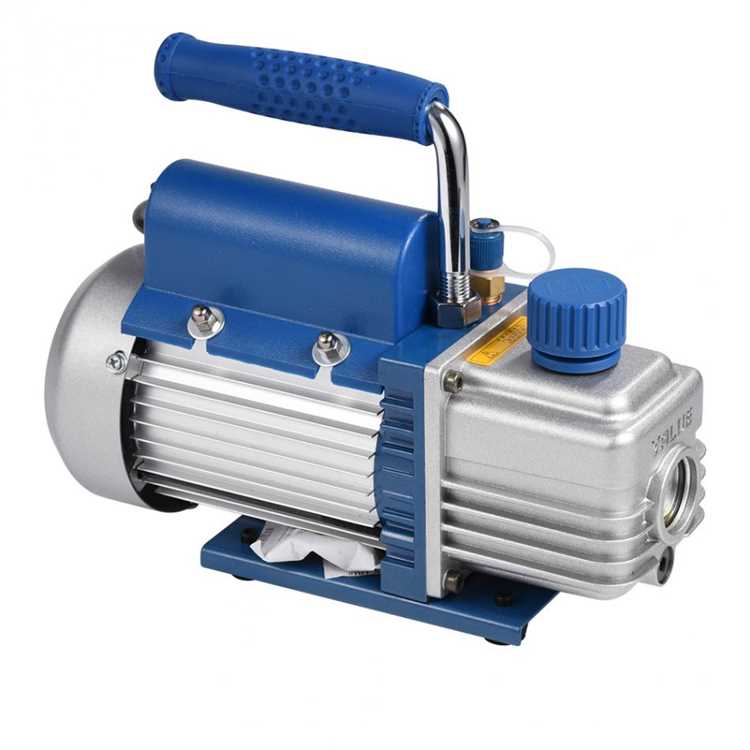

Проверка работоспособности регулятора проводится вакуумным насосом с манометром. При подаче разрежения 300 мм рт. ст. пластина трамблера должна сместиться на 8–12°, а при снятии вакуума – вернуться в исходное положение. Заедание штока или повреждение диафрагмы требуют замены узла, так как ремонт не обеспечивает герметичности. Для двигателей с турбонаддувом применяются регуляторы с усиленной мембраной, выдерживающие разрежение до 500 мм рт. ст.
Неправильная настройка вакуумного регулятора приводит к калильному зажиганию или детонации. Если опережение зажигания избыточно при высоких нагрузках, температура в цилиндрах превышает 900°C, что вызывает преждевременное воспламенение смеси. Для карбюраторных двигателей оптимальный угол корректировки составляет 10–12° при разрежении 200 мм рт. ст., для инжекторных – 6–8° при 180 мм рт. ст.
При замене регулятора важно учитывать совместимость с трамблером. Модели для классических ВАЗ (например, 30.3706) не взаимозаменяемы с регуляторами для УАЗ или ГАЗ, так как отличаются ходом штока и жесткостью пружины. После установки требуется проверка УОЗ стробоскопом на холостом ходу и при 2000 об/мин, с отключенным и подключенным вакуумным шлангом. Разница в показаниях должна соответствовать паспортным данным двигателя.
Основные элементы конструкции вакуумного регулятора трамблера
Вакуумный регулятор трамблера состоит из трех ключевых компонентов: мембранного блока, пружинного механизма и тяги. Мембранный блок – герметичная камера, разделенная эластичной диафрагмой на две полости. Одна полость соединена с впускным коллектором двигателя через штуцер, другая – с атмосферой или закрыта. Диафрагма изготавливается из маслостойкой резины или синтетического материала толщиной 0,3–0,5 мм, выдерживающего перепады давления до 0,8 бар.
- Пружинный механизм – обеспечивает возврат диафрагмы в исходное положение при снижении разрежения. Стандартные пружины имеют жесткость 2–4 Н/мм, но для двигателей с высокой степенью сжатия применяются усиленные варианты (до 6 Н/мм). Неправильный подбор жесткости приводит к запаздыванию или преждевременному опережению зажигания, что снижает мощность на 5–8%.
- Тяга – соединяет диафрагму с подвижной пластиной прерывателя. Изготавливается из стали или алюминиевого сплава, длина варьируется от 40 до 80 мм в зависимости от модели трамблера. Зазор между тягой и корпусом не должен превышать 0,1 мм, иначе возникают люфты, искажающие угол опережения.
Корпус вакуумного регулятора отливается из алюминиевого сплава АК12 или стали Ст3, толщина стенок – 2–3 мм. Внутренняя поверхность обрабатывается антикоррозийным покрытием, так как конденсат из впускного коллектора вызывает окисление. Штуцер подвода разрежения имеет резьбу М8×1 или М10×1,25, уплотняется медной или алюминиевой прокладкой. При установке рекомендуется использовать герметик Loctite 574 для предотвращения подсоса воздуха.
Для диагностики неисправностей проверяют целостность диафрагмы (визуально или течеискателем), жесткость пружины (динамометром) и герметичность корпуса (вакуумным насосом при давлении 0,5 бар). При замене мембраны используют ремкомплекты с артикулами, соответствующими модели трамблера: например, для ВАЗ-2108 – 2108-1017060-10, для ГАЗ-3110 – 406.1017060. Смазка шарниров тяги проводится консистентной смазкой Литол-24 или аналогами с температурной стойкостью до +120°C.

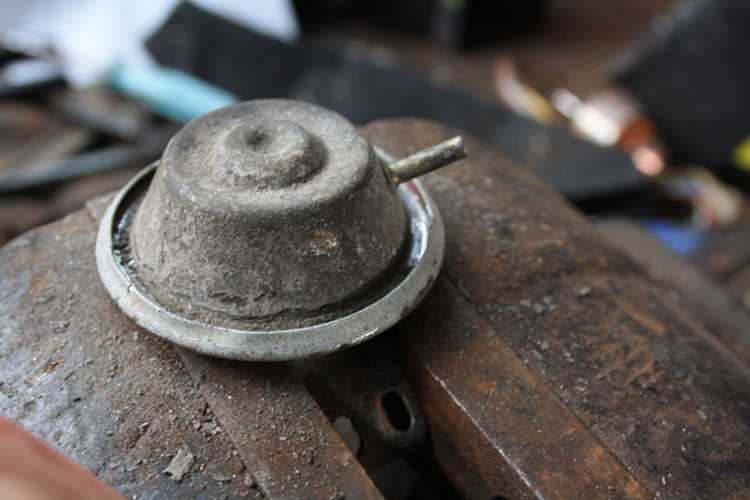

Признаки неисправности вакуумного регулятора и их диагностика
Первый и наиболее очевидный симптом – нестабильная работа двигателя на холостых оборотах. При подсосе воздуха через поврежденную мембрану или трещину в корпусе регулятора смесь обедняется, что приводит к плавающим оборотам. Диагностика начинается с визуального осмотра шланга, соединяющего регулятор с впускным коллектором: микротрещины или разрывы устраняются заменой шланга. Если внешних повреждений нет, отсоедините шланг и заглушите его конец – стабилизация оборотов подтвердит негерметичность регулятора.
Заметное падение мощности при разгоне, особенно в диапазоне 2000–3500 об/мин, указывает на некорректную работу вакуумного опережения зажигания. Проверка проводится с помощью вакуумметра: подключите его к шлангу регулятора и запустите двигатель. При исправном регуляторе показания должны плавно изменяться в пределах 150–300 мм рт. ст. при открытии дроссельной заслонки. Если стрелка замирает или скачет – мембрана потеряла герметичность, требуется замена узла.
Повышенный расход топлива без видимых причин часто связан с заклиниванием штока регулятора в положении максимального опережения. Для проверки снимите крышку трамблера и осмотрите подвижную пластину: при работающем двигателе она должна смещаться на 5–10° при изменении оборотов. Если пластина неподвижна, отсоедините вакуумный шланг – возврат пластины в исходное положение подтвердит заклинивание. В этом случае регулятор подлежит замене, так как ремонт мембранных узлов нецелесообразен.
Детонация при нагрузке (стук «пальцев») возникает из-за чрезмерного опережения зажигания, вызванного неисправностью регулятора. Диагностика требует стробоскопа: подключите его к высоковольтному проводу первого цилиндра и направьте на метки ГРМ. При резком открытии дросселя метка должна смещаться на 8–12° против часовой стрелки. Если смещение отсутствует или превышает 15° – регулятор не функционирует, либо нарушена герметичность вакуумной системы.
Последний признак – затрудненный запуск горячего двигателя. При негерметичной мембране регулятора во впускной коллектор попадает лишний воздух, обедняя смесь. Проверка заключается в отсоединении шланга от регулятора на заглушенном двигателе: если при запуске обороты стабилизируются быстрее – регулятор неисправен. Дополнительно проверьте состояние пружины внутри корпуса: потеря упругости (менее 3 кг/см² при сжатии) требует замены всего узла.
Пошаговая проверка работоспособности вакуумного регулятора
Отсоедините вакуумный шланг от регулятора на трамблере. Подключите ручной вакуумный насос с манометром к штуцеру регулятора. Создайте разрежение в 200–300 мм рт. ст. и наблюдайте за движением тяги: она должна плавно перемещаться без заеданий. Если тяга не реагирует или движется рывками, мембрана повреждена или засорены каналы.
Запустите двигатель на холостом ходу. Подключите вакуумметр к шлангу регулятора. Показания должны составлять 150–250 мм рт. ст. при 800–900 об/мин. Резкое падение вакуума при открытии дросселя указывает на негерметичность системы или износ мембраны.
Проверьте герметичность корпуса регулятора. Нанесите мыльный раствор на стыки и штуцер при работающем насосе. Появление пузырей сигнализирует о трещинах или неплотном соединении. Утечки свыше 50 мм рт. ст. за 30 секунд требуют замены узла.
Снимите крышку трамблера и осмотрите тягу регулятора. Приложите усилие 2–3 кгс к тяге вручную – она должна возвращаться в исходное положение без люфта. Замерьте ход тяги: норма – 3–5 мм. Превышение этого значения говорит об износе пружины или деформации корпуса.
Подключите стробоскоп и направьте его на метки ГРМ. Плавно увеличивайте обороты двигателя. Угол опережения зажигания должен изменяться на 8–12° при росте оборотов с 1000 до 2500 об/мин. Отсутствие сдвига меток подтверждает неисправность регулятора.
Замените вакуумный шланг на заведомо исправный. Если после замены работа регулятора восстановилась, старый шланг имел микротрещины или внутренние заломы. Для диагностики используйте шланг с внутренним диаметром 4–5 мм и длиной не более 30 см.
Взаимодействие вакуумного регулятора с другими компонентами системы зажигания
Вакуумный регулятор трамблера корректирует угол опережения зажигания (УОЗ) в зависимости от разрежения во впускном коллекторе, но его эффективность напрямую зависит от состояния мембраны и герметичности вакуумной магистрали. При падении разрежения ниже 250–300 мм рт. ст. регулятор перестает реагировать на изменения нагрузки, что приводит к запаздыванию зажигания на 5–8° и росту расхода топлива до 10%. Проверка герметичности проводится вакуумметром при 2000 об/мин – падение показаний более чем на 50 мм рт. ст. за 10 секунд указывает на утечку.
Синхронизация работы вакуумного регулятора с центробежным осуществляется через общий привод трамблера. При малых нагрузках (холостой ход, частичные открытия дросселя) вакуумный механизм доминирует, смещая УОЗ на 10–15° в сторону опережения. На высоких оборотах (свыше 3000 об/мин) центробежный регулятор берет на себя основную роль, а вакуумный лишь корректирует угол в пределах ±3°. Конфликт возникает при износе пружин центробежного механизма – вакуумный регулятор компенсирует запаздывание, но это приводит к детонации на средних оборотах.

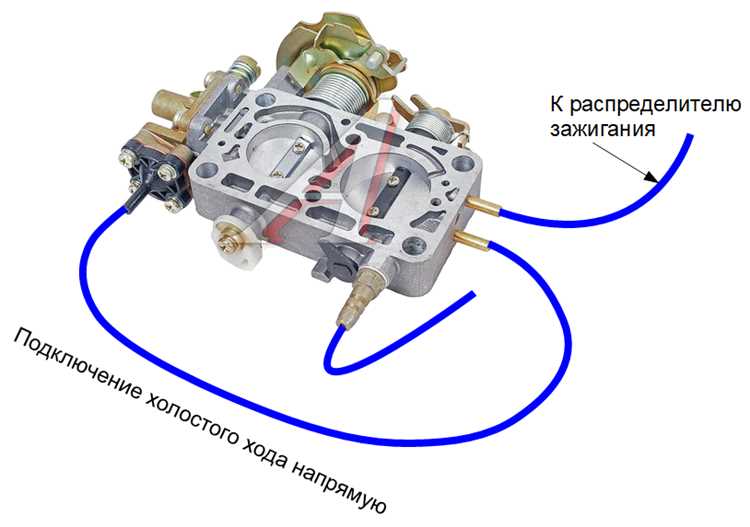

Карбюратор или дроссельный узел инжекторного двигателя формируют разрежение, необходимое для работы регулятора. В карбюраторных системах вакуумный штуцер подключается к задроссельному пространству, где разрежение достигает 400–500 мм рт. ст. при закрытой заслонке. В инжекторных моторах сигнал берется с датчика абсолютного давления (MAP), но физический принцип остается тем же: разрежение воздействует на мембрану, связанную с подвижной пластиной прерывателя. Засорение штуцера или трещины в шланге снижают чувствительность регулятора на 30–40%.
Катушка зажигания и прерыватель-распределитель работают в связке с вакуумным регулятором через изменение момента размыкания контактов. При опережении зажигания на 1° напряжение на свечах увеличивается на 1,5–2 кВ, что критично для холодного пуска. Однако чрезмерное опережение (свыше 20°) вызывает обратные вспышки во впускном коллекторе из-за неполного сгорания смеси. Для диагностики используется стробоскоп с функцией измерения УОЗ – при отключении вакуумной магистрали угол должен уменьшаться на 8–12°.
Датчик Холла или индуктивный датчик в бесконтактных системах зажигания не влияют на работу вакуумного регулятора напрямую, но их сигналы используются блоком управления для коррекции УОЗ. В современных системах вакуумный регулятор часто заменен электронным блоком, но в классических схемах он остается ключевым элементом. При переходе на бесконтактное зажигание важно сохранить штатную вакуумную магистраль – ее обрыв приводит к потере мощности на 12–15% при разгоне.
Свечи зажигания реагируют на изменения УОЗ изменением цвета изолятора: при чрезмерном опережении он становится белым с серыми точками, при запаздывании – черным с маслянистым налетом. Вакуумный регулятор оптимизирует момент зажигания для предотвращения калильного зажигания, особенно на двигателях с высокой степенью сжатия (9:1 и выше). Рекомендуется использовать свечи с калильным числом на 1–2 единицы выше штатного при установке спортивного трамблера с усиленным вакуумным регулятором.
Топливная система влияет на работу регулятора через состав смеси: богатая смесь (λ < 0,9) снижает разрежение во впускном коллекторе, ослабляя воздействие на мембрану. Бедная смесь (λ > 1,1) увеличивает разрежение, но вызывает детонацию из-за раннего зажигания. Для карбюраторных двигателей оптимальное соотношение – λ = 0,95–1,05, при котором вакуумный регулятор работает в номинальном диапазоне. На инжекторных моторах коррекция осуществляется через датчик кислорода, но физическая связь с вакуумным регулятором сохраняется.
При ремонте или замене вакуумного регулятора проверяется совместимость с трамблером по усилию пружины и диапазону регулировки. Для двигателей ВАЗ классического семейства используются регуляторы с ходом мембраны 6–8 мм и усилием пружины 0,8–1,2 кгс. На моторах ЗМЗ-402 применяются более жесткие пружины (1,5–1,8 кгс) из-за высокой степени сжатия. Установка регулятора с неподходящими характеристиками приводит к нестабильной работе на переходных режимах и повышенному расходу топлива до 1,5 л/100 км.
