Как установить магнитолу 1 din

Магнитола формата 1 DIN – стандартное решение для большинства автомобилей, где штатное место рассчитано на устройство высотой 50 мм. Перед началом установки проверьте совместимость разъемов: большинство современных моделей используют ISO-коннекторы, но в некоторых случаях потребуется переходник (например, для японских или американских авто). Подготовьте инструменты: отвертку с плоским и крестовым шлицем, пластиковые клипсы для снятия обшивки, мультиметр для проверки проводки и изоленту или термоусадочные трубки.

Первый шаг – демонтаж старой магнитолы. Снимите декоративную рамку, открутите крепежные винты (обычно 4 штуки) и аккуратно вытяните устройство, отсоединив разъемы питания и антенны. Если магнитола зафиксирована пружинными зажимами, используйте специальные ключи или плоскую отвертку, чтобы разжать крепления. Проверьте состояние проводки: окисленные контакты зачистите наждачной бумагой, поврежденные провода замените или обожмите новыми клеммами.

Подключение новой магнитолы требует точного соблюдения схемы. Основные провода: желтый (+12В от аккумулятора), красный (+12В от замка зажигания), черный (масса) и синий (управление антенной/усилителем). Неправильное подключение может привести к разряду аккумулятора или выходу из строя устройства. Для проверки используйте мультиметр: напряжение между желтым и черным проводами должно быть 12–14 В при включенном зажигании. Если магнитола не включается, проверьте предохранитель (обычно 10–15 А).

После подключения закрепите магнитолу в штатном месте. Убедитесь, что она плотно прилегает к панели, а провода не пережаты. Установите декоративную рамку и проверьте работу всех функций: радио, USB, Bluetooth, громкость. Если динамики издают хрипы или звук искажается, проверьте подключение акустических проводов (обычно пары: белый/белый с полосой – передний левый, серый/серый с полосой – передний правый и т. д.). При необходимости отрегулируйте баланс и эквалайзер через меню магнитолы.

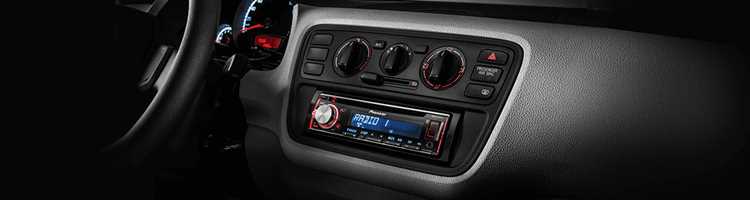

Подбор необходимых инструментов и материалов для монтажа

Для установки магнитолы 1 din потребуется базовый набор инструментов, адаптированный под конструкцию автомобиля. Основные позиции: крестовая отвёртка (PH2 для большинства японских и европейских моделей, PH1 – для некоторых корейских), плоская отвёртка шириной 5–7 мм, торцевые ключи на 8 и 10 мм (или трещотка с головками). Если штатная панель крепится на винтах с нестандартным шлицем, подготовьте биты Torx T15 или T20. Для демонтажа пластиковых элементов пригодится набор пластиковых лопаток или монтажные клинья из нейлона – они предотвратят повреждение облицовки.

Материалы зависят от типа подключения и особенностей автомобиля. Обязательные компоненты:

• Переходная рамка для 1 din (артикул уточняйте по модели авто, например, Scosche GM01B для Chevrolet Cruze или Metra 99-8212 для Toyota Corolla).
• ISO-разъём (если не идёт в комплекте с магнитолой) – универсальный ISO 10487 или адаптер под конкретную марку (например, Connects2 CT21TO01 для Toyota).
• Антенный адаптер (при необходимости) – Metra 40-VW02 для VW или Scosche SU20B для Subaru.
• Кабель питания с предохранителем (сечение 1,5–2,5 мм², длина на 30–50 см больше расстояния от магнитолы до АКБ).

Для изоляции и фиксации соединений используйте термоусадочные трубки диаметром 3–6 мм (набор 3M FP-301) или изоленту на основе ПВХ (3M Super 33+). При подключении к CAN-шине или мультимедийной системе потребуется специальный интерфейс – например, iDatalink Maestro RR для сохранения штатных функций (климат-контроль, камера заднего вида). Если автомобиль оборудован штатной акустикой с нестандартными разъёмами, заранее приобретите переходники для динамиков (например, Metra 72-8104 для Bose-систем в Nissan).

Дополнительные инструменты сократят время монтажа: мультиметр (UNI-T UT33C+) для проверки напряжения на проводах, стриппер для снятия изоляции (Knipex 12 40 200), паяльник мощностью 40–60 Вт с припоем ПОС-61 и флюсом ЛТИ-120 (если планируется пайка соединений). Для фиксации проводов в труднодоступных местах пригодится нейлоновая стяжка шириной 3–4 мм или пластиковые хомуты. При работе с высоковольтными цепями (например, подключение к замку зажигания) используйте диэлектрические перчатки и коврик.

Демонтаж старой магнитолы и подготовка посадочного места

Отключите аккумулятор автомобиля, сняв клемму «минус» ключом на 10 мм. Это предотвратит короткое замыкание при работе с проводкой и сброс настроек бортового компьютера. Если магнитола подключена через ISO-разъем, отсоедините его, нажав на фиксаторы с боков. В случае прямой пайки проводов – перережьте их кусачками, оставив запас 5–7 см для последующего подключения новой магнитолы.

Снимите декоративную рамку, поддев её пластиковыми монтажными лопатками или плоской отверткой, обернутой изолентой. Рамка крепится на защелках или винтах – проверьте оба варианта. У 1 din-магнитол стандартное крепление: два боковых фиксатора (пружинные или винтовые). Нажмите на них отверткой или специальным ключом, одновременно потянув магнитолу на себя. Если фиксаторы не поддаются, смажьте их WD-40 и подождите 2–3 минуты.

Осмотрите посадочное место на наличие повреждений: ржавчины, трещин в пластике или остатков клея. Удалите их наждачной бумагой (зерно 120–240) или растворителем (уайт-спирит, бензин «Калоша»). Проверьте состояние штатной проводки: изоляция не должна быть потрескавшейся, а жилы – окисленными. При необходимости зачистите контакты наждачной бумагой или замените разъем на новый ISO-стандарта (артикул для большинства моделей – ISO 10487).

Измерьте глубину посадочного места штангенциркулем. Стандартный размер 1 din – 180 мм в глубину, но в некоторых автомобилях (например, Renault Logan до 2014 года) она может быть меньше – до 160 мм. Если новая магнитола не помещается, используйте удлинительную рамку (артикул 173.3734) или спилите часть пластикового корпуса магнитолы ножовкой по металлу, предварительно сняв переднюю панель.

Перед установкой новой магнитолы подключите временно аккумулятор и проверьте работоспособность штатных динамиков и антенны. Если звук отсутствует или антенна не ловит сигнал, прозвоните провода мультиметром: сопротивление динамиков должно быть 2–8 Ом, антенный кабель – не более 1 Ом. Зафиксируйте результаты на бумаге для дальнейшей диагностики.

Подключение проводки и проверка соответствия разъемов

Перед подключением магнитолы 1 din изучите распиновку штатного разъема автомобиля и ISO-коннектора головного устройства. Стандарт ISO 10487 предусматривает два штекера: A (питание и управление) и B (аудиосигнал). На разъеме A проверьте соответствие проводов: желтый (+12В от аккумулятора), красный (+12В от замка зажигания), черный (масса), синий/белый (антенна или усилитель). Если цвета не совпадают, используйте мультиметр в режиме прозвонки для идентификации цепей. Избегайте скруток – применяйте обжимные клеммы или пайку с термоусадкой.

Для проверки совместимости разъемов сравните физическую форму штекеров: некоторые автомобили (например, Renault, Peugeot) используют нестандартные колодки. В таких случаях потребуется переходник ISO на фирменный разъем или адаптер с распиновкой под конкретную модель. Подключите магнитолу без фиксации в панели, включите зажигание и проверьте: подачу питания (дисплей загорается), работу динамиков (тестовый сигнал), сохранение настроек при выключении зажигания (желтый провод должен быть подключен напрямую к аккумулятору). При отсутствии звука прозвоните аудиопровода на разъеме B: левый фронт – белый/черный, правый фронт – серый/черный, левый тыл – зеленый/черный, правый тыл – фиолетовый/черный.

Установка и фиксация новой магнитолы в панели автомобиля

Перед установкой магнитолы 1 din убедитесь, что посадочное место в панели автомобиля очищено от пыли, остатков старого крепежа и пластиковых заусенцев. Используйте плоскую отвёртку или пластиковый съёмник для аккуратного демонтажа декоративных накладок – металлические инструменты могут повредить лакокрасочное покрытие. Если штатная рамка отсутствует, приобретите универсальный переходник под вашу модель авто: например, для ВАЗ 2107 подойдёт рамка с артикулом *2107-3709600*, а для иномарок – адаптеры типа *Metra 95-3302* или *Scosche GM02B*.

Вставьте магнитолу в подготовленное гнездо, предварительно подключив разъёмы питания, антенны и акустики. Проверьте, чтобы провода не пережимались корпусом устройства – это может вызвать короткое замыкание или помехи в звуке. Для фиксации используйте стандартные металлические кронштейны, идущие в комплекте с магнитолой:

• Загните лепестки кронштейнов под углом 90° с помощью плоскогубцев.
• Вставьте кронштейны в боковые пазы магнитолы до щелчка.
• Затяните винты крепления (обычно M4 или M5) отвёрткой с моментом не более 1,5 Н·м, чтобы не сорвать резьбу.

Если панель автомобиля имеет нестандартную форму, используйте дополнительные фиксаторы. Например, для магнитол с фронтальной панелью (типа Pioneer DEH-S5000BT) примените пластиковые клипсы *ISOFIX* или двусторонний скотч *3M VHB* толщиной 1 мм – он выдерживает вибрацию до 100 Гц. При установке в алюминиевые панели (например, в Audi A3) используйте самоконтрящиеся гайки *M6* с нейлоновой вставкой, чтобы избежать самооткручивания.

После фиксации проверьте устойчивость магнитолы: потяните её на себя с усилием 5–7 кг – корпус не должен смещаться. Если наблюдается люфт, подложите под кронштейны резиновые прокладки толщиной 2–3 мм или используйте эпоксидный клей *Poxipol* для дополнительной жёсткости. Завершите установку обратным монтажом декоративных элементов панели, убедившись, что все защёлки встали на место без зазоров.

Настройка и тестирование работы аудиосистемы после подключения

После установки магнитолы проверьте баланс громкости между динамиками. Включите тестовый трек с равномерным распределением частот (например, розовый шум) и откройте меню аудионастроек. В разделе «Баланс/Фейдер» выровняйте уровни так, чтобы звук исходил из центра салона, а не смещался в сторону. Для систем с поканальным усилением установите одинаковые значения чувствительности на усилителе и магнитоле – разница более 3 дБ приведет к искажениям на высокой громкости.

Настройте эквалайзер под акустику автомобиля. Начните с заводских предустановок (например, «Rock» или «Jazz»), затем скорректируйте частоты вручную. Для стандартных 4-дюймовых динамиков поднимите диапазон 80–120 Гц на 2–3 дБ, чтобы компенсировать недостаток баса в салоне. Высокие частоты (10–16 кГц) снизьте на 1–2 дБ, если звук кажется резким – это устранит «шипение» на вокале. Избегайте подъема средних частот (1–3 кГц) более чем на 4 дБ, иначе звук станет «грязным».

Проверьте работу всех источников звука: FM/AM-радио, USB, Bluetooth и AUX. Для радио настройте станции вручную, сохраните их в памяти магнитолы – автоматический поиск часто пропускает слабые сигналы. При подключении смартфона по Bluetooth убедитесь, что кодек передачи установлен на AAC или aptX (в настройках телефона), а не на стандартный SBC – это снизит задержку звука и улучшит качество. Для USB-флешек используйте файлы формата FLAC или WAV с битрейтом от 320 кбит/с – магнитолы 1 din редко поддерживают lossless, но высокий битрейт минимизирует артефакты сжатия.

Протестируйте систему на разных уровнях громкости. Начните с 30% от максимума и постепенно увеличивайте до 70–80%. При появлении дребезга или искажений проверьте крепление динамиков – вибрация корпуса или незатянутые винты часто становятся причиной. Если звук «захлебывается» на низких частотах, уменьшите уровень сабвуфера или отключите бас-буст в настройках магнитолы. Для систем с внешним усилителем измерьте напряжение на клеммах аккумулятора при работающем двигателе – падение ниже 13,5 В указывает на проблемы с генератором или проводкой, что приведет к искажениям на высокой громкости.

Завершите настройку калибровкой временных задержек (если магнитола поддерживает DSP). Включите функцию «Time Alignment» и введите расстояния от каждого динамика до водительского сиденья с точностью до 5 см. Это синхронизирует звуковые волны, устраняя эффект «эха» в салоне. Для проверки используйте трек с четким ритмом (например, барабанную партию) – правильно настроенная система должна воспроизводить ударные инструменты как единый фронт без размытия. Сохраните настройки в отдельный профиль, чтобы быстро возвращаться к ним после сброса магнитолы.

Решение типовых проблем при установке и подключении

Отсутствие звука после подключения – распространённая проблема, вызванная неправильной распайкой проводов или неверным выбором выхода на динамики. Проверьте соответствие цветовой маркировки проводов магнитолы и автомобиля: красный (+12В), жёлтый (память), чёрный (масса), синий/белый (антенна/усилитель). Используйте мультиметр для проверки напряжения на красном проводе – оно должно быть не ниже 11,5 В при включённом зажигании. Если звук пропадает при повороте ключа, подключите жёлтый провод напрямую к аккумулятору через предохранитель на 10 А.

Самопроизвольное отключение магнитолы связано с недостаточным питанием или плохим контактом массы. Убедитесь, что чёрный провод подключён к неокрашенной металлической поверхности кузова с сопротивлением не более 0,5 Ом. При установке в автомобилях с системой Start-Stop используйте адаптер питания с конденсатором ёмкостью 10 000 мкФ, чтобы компенсировать просадки напряжения. Если проблема сохраняется, проверьте генератор – напряжение на клеммах аккумулятора должно быть 13,8–14,4 В при работающем двигателе.

Искажение звука на высокой громкости указывает на перегрузку усилителя или неправильное подключение динамиков. Измерьте сопротивление акустических систем – оно должно совпадать с номиналом магнитолы (обычно 4 Ом). Если динамики подключены параллельно, суммарное сопротивление снижается, что приводит к перегреву усилителя. Проверьте полярность подключения: плюсовой провод динамика (обычно с цветной полосой) должен совпадать с плюсовым контактом магнитолы. Для систем с сабвуфером используйте фильтр низких частот с частотой среза 80–120 Гц.

Проблемы с Bluetooth-подключением часто возникают из-за помех от других электронных устройств или несовместимости протоколов. Обновите прошивку магнитолы до последней версии через официальный сайт производителя. Убедитесь, что модуль Bluetooth не экранирован металлическими элементами панели – расстояние до антенны должно быть не менее 15 см. Если телефон не видит магнитолу, сбросьте настройки сети на смартфоне и удалите все сопряжённые устройства в меню магнитолы. Для стабильной работы используйте кодек A2DP с битрейтом не ниже 320 Кбит/с.

Нестабильная работа USB-порта связана с недостаточным током питания или повреждением разъёма. Проверьте напряжение на контактах USB: пин 1 (+5 В) должен выдавать не менее 4,8 В при подключённой флешке. Если порт не распознаёт устройства, очистите контакты спиртом и проверьте целостность дорожек на плате. Для флешек объёмом более 64 ГБ используйте файловую систему exFAT – FAT32 не поддерживает файлы размером более 4 ГБ. При подключении внешних жёстких дисков используйте активный USB-хаб с отдельным питанием.

Проблемы с радиосигналом решаются проверкой антенного кабеля и усилителя. Измерьте сопротивление антенного входа магнитолы – оно должно быть в пределах 75 Ом. Если радио ловит только мощные станции, проверьте целостность кабеля от антенны до магнитолы: обрыв или короткое замыкание снижают чувствительность приёмника. Для автомобилей с активной антенной убедитесь, что синий/белый провод подключён к +12 В – без питания усилитель антенны не работает. В зонах с плохим покрытием используйте внешнюю антенну с коэффициентом усиления не менее 3 дБ.
