Как проверить двигатель от шуруповерта мультиметром

Двигатель шуруповерта – это коллекторный электромотор постоянного тока с рабочим напряжением от 3,6 до 20 В в зависимости от модели. Его неисправности проявляются в виде отсутствия вращения, рывков, потери мощности или перегрева. Мультиметр позволяет проверить обмотки якоря и статора на обрыв, короткое замыкание или межвитковое замыкание, а также оценить состояние щеток и коллектора без разборки инструмента.

Для диагностики потребуется мультиметр с режимом измерения сопротивления (200 Ом) и прозвонки. Типичное сопротивление обмоток якоря составляет 0,5–5 Ом, статора – 2–10 Ом. Отклонения от этих значений на 20% и более указывают на неисправность. Перед проверкой отсоедините двигатель от аккумулятора и платы управления, чтобы исключить влияние других элементов.

Начните с визуального осмотра: проверьте целостность проводов, состояние щеток (длина не менее 5 мм) и коллектора (отсутствие подгораний или износа ламелей). Если щетки изношены или коллектор имеет глубокие борозды, замена этих элементов может восстановить работоспособность без дальнейшей диагностики. В противном случае переходите к измерениям.

Какие инструменты и материалы понадобятся для диагностики

Для проверки двигателя шуруповерта мультиметром потребуется минимальный набор инструментов, но каждый из них должен соответствовать специфике задачи. Основной прибор – мультиметр с диапазоном измерения сопротивления от 0,1 Ом до 200 Ом и возможностью проверки постоянного напряжения до 20 В. Модели с автоматическим выбором диапазона (например, Fluke 17B или UNI-T UT33D) упростят процесс, но подойдут и бюджетные варианты, если они поддерживают необходимые режимы.

Помимо мультиметра, понадобятся:

• Отвертки с изолированными ручками: крестовая PH2 для разборки корпуса и плоская 3–5 мм для снятия щеток или контактов.
• Пинцет с антистатическим покрытием – для работы с мелкими деталями (например, пружинами щеткодержателей).
• Наждачная бумага зернистостью P400–P600 – для зачистки окисленных контактов коллектора или клемм.
• Кисть с жесткой щетиной (ширина 10–15 мм) – удаление графитовой пыли из корпуса двигателя.

Если двигатель коллекторного типа, дополнительно пригодится штангенциркуль с точностью 0,05 мм для измерения износа щеток. Длина новых щеток обычно составляет 8–12 мм; если остаток менее 3 мм, их необходимо заменить. Для бесщеточных двигателей (BLDC) потребуется осциллограф или специализированный тестер (например, RC-анализатор), но в базовой диагностике можно обойтись мультиметром в режиме проверки обмоток.

Из расходных материалов критически важны:

1. Спирт изопропиловый (99%) – для обезжиривания контактов перед измерениями. Водка или этиловый спирт не подходят из-за остаточной влаги.
2. Смазка для подшипников: литиевая (например, Литол-24) или силиконовая (Molykote 111) – наносится после проверки на люфт.
3. Термоусадочная трубка диаметром 2–4 мм – для изоляции восстановленных проводов обмотки.

Для фиксации результатов измерений используйте блокнот или цифровой документ с заранее подготовленной таблицей. Укажите в ней:

• Напряжение на клеммах при подаче питания (для проверки падения напряжения).
• Состояние щеток и коллектора (наличие сколов, нагара, равномерность износа).

Это позволит отследить динамику изменений при повторных проверках.

При работе с аккумуляторными шуруповертами подготовьте заведомо исправный источник питания с напряжением, соответствующим номиналу инструмента (например, 12 В для 10,8–12 В моделей). Подключайте его через провода с сечением не менее 1,5 мм², чтобы исключить падение напряжения на контактах. Для сетевых моделей используйте лабораторный блок питания с регулировкой тока до 5 А – это поможет выявить межвитковые замыкания при плавном увеличении нагрузки.

В качестве вспомогательных инструментов пригодятся:

• Магнитная подставка для фиксации мелких деталей (винтов, шайб).
• Тепловизор или пирометр (опционально) – для проверки перегрева обмоток при работе под нагрузкой.
• Мультиметровые щупы с тонкими игольчатыми наконечниками – для точного контакта с ламелями коллектора.

Избегайте использования металлических инструментов без изоляции: случайное замыкание обмоток может привести к их перегоранию.

Как правильно разобрать шуруповерт для доступа к двигателю

Перед началом разборки отсоедините аккумулятор или сетевой кабель. Это исключит случайное включение инструмента и короткое замыкание. Положите шуруповерт на ровную поверхность, застеленную мягкой тканью, чтобы избежать царапин на корпусе.

Снимите патрон, зажав его в тисках через прокладку из картона или резины. Вращайте шпиндель против часовой стрелки ключом или вручную, если патрон быстрозажимной. У некоторых моделей (например, Bosch GSR 12V) патрон крепится винтом с левой резьбой – открутите его отверткой PH2.

Открутите винты корпуса, используя отвертку с магнитным наконечником. У шуруповертов Makita DF330D их 8–10 штук, расположенных по периметру и под резиновыми заглушками. Запоминайте расположение винтов разной длины – короткие идут в переднюю часть, длинные – в рукоятку.

Аккуратно разделите половинки корпуса, начиная с задней части. Если они не поддаются, вставьте пластиковую лопатку в стык и проведите по периметру, избегая сильного нажима. У моделей DeWalt DCD771 пластиковые защелки ломаются при чрезмерном усилии – используйте тонкую отвертку только для поддевания.

Отсоедините провода, ведущие к кнопке включения и регулятору оборотов. Запомните или сфотографируйте их расположение. У шуруповертов Metabo BS 18 LT контакты фиксируются защелками – нажмите на них пинцетом, чтобы освободить провода.

Демонтируйте редуктор, открутив 3–4 винта крепления. Удерживайте шестерни от проворачивания, чтобы не сорвать зубья. В моделях Hitachi DS12DVF редуктор снимается вместе с двигателем, а у AEG BS12CII – отдельно, после отсоединения муфты.

Извлеките двигатель, открутив крепежные винты или освободив его из пластиковых зажимов. У шуруповертов Ryobi R18PD3 двигатель фиксируется металлической скобой – снимите ее, поддев отверткой. Проверьте состояние щеток: если их длина менее 5 мм, замените на аналогичные (например, для двигателей 775-го типа подойдут щетки 5×8×12 мм).

Соберите шуруповерт в обратной последовательности, не перетягивая винты. Перед установкой корпуса проверьте вращение двигателя, подключив его напрямую к аккумулятору. Если ротор не крутится, проверьте целостность обмоток мультиметром.

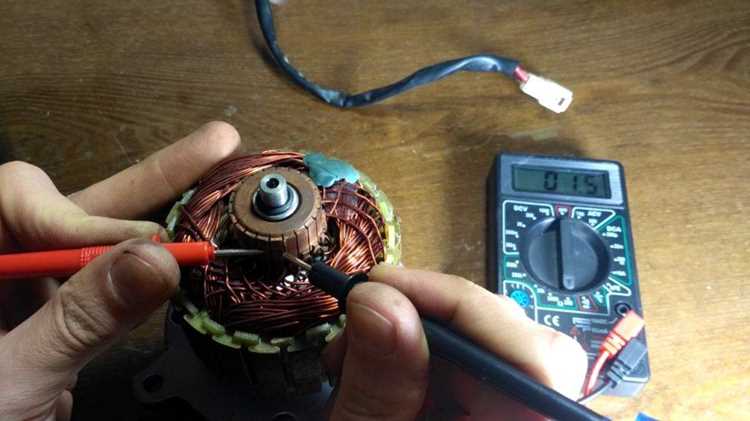

Проверка сопротивления обмоток двигателя мультиметром

Перед началом измерений отключите шуруповерт от источника питания и разберите корпус, чтобы получить доступ к двигателю. Для коллекторных двигателей постоянного тока, используемых в большинстве шуруповертов, потребуется проверить сопротивление между ламелями коллектора и обмотками статора. Подготовьте мультиметр: установите режим измерения сопротивления (Ω) в диапазоне 200 Ом или ниже, если двигатель маломощный.

Основные точки проверки:

• Между соседними ламелями коллектора (ротор).
• Между ламелью и корпусом ротора (проверка на пробой).

Для ротора измерьте сопротивление между каждой парой соседних ламелей. В исправном двигателе значения должны быть одинаковыми или отличаться не более чем на 5–10%. Например, если на одной паре ламелей сопротивление 2,5 Ом, а на другой – 3,0 Ом, это допустимо. Разброс свыше 15% указывает на межвитковое замыкание или обрыв обмотки. Записывайте показания для каждой пары – это поможет выявить неисправную секцию.

Проверка на пробой проводится между любой ламелью и валом ротора (или корпусом, если вал изолирован). Мультиметр должен показывать бесконечность (OL) или сопротивление выше 1 МОм. Если прибор фиксирует низкое сопротивление (единицы или десятки Ом), обмотка пробита на корпус – двигатель требует замены или перемотки.

При обнаружении неисправности сравните полученные данные с эталонными значениями для вашей модели двигателя. Например, для двигателей шуруповертов Bosch GSR 12V сопротивление между ламелями ротора должно быть в пределах 1,8–2,2 Ом, а для DeWalt DCD771 – 2,0–2,5 Ом. Если документации нет, ориентируйтесь на средние значения для аналогичных по мощности устройств.

После проверки очистите коллектор и щетки от графитовой пыли – она может искажать показания. Если сопротивление в норме, но двигатель работает с перебоями, проверьте состояние щеток и подшипников. Замените изношенные детали и повторите измерения. При повторном обнаружении отклонений двигатель подлежит ремонту или замене.

Как измерить ток потребления двигателя под нагрузкой

Для измерения тока потребления двигателя шуруповерта под нагрузкой мультиметр переключите в режим измерения постоянного тока (DC) с пределом не менее 10 А. Если прибор не поддерживает автоматический выбор диапазона, установите максимальный предел вручную, чтобы избежать перегрузки. Подключите щупы в соответствующие гнезда: черный – в COM, красный – в разъем для измерения тока (обычно маркирован как «10A» или «A»).

Разберите корпус шуруповерта, чтобы получить доступ к силовым проводам, идущим от аккумулятора к двигателю. Отсоедините один из проводов питания (плюсовой или минусовой) и подключите мультиметр последовательно в разрыв цепи: один щуп к проводу от аккумулятора, второй – к контакту двигателя. Убедитесь, что соединения надежны, иначе показания будут некорректными.

Запустите двигатель под нагрузкой, например, зажав патрон в тисках или удерживая шуруповерт на завинчиваемом материале. Следите за показаниями мультиметра: ток под нагрузкой для большинства бытовых шуруповертов составляет 2–5 А, для профессиональных моделей – до 10 А и выше. Если значение превышает 15 А, проверьте механическую часть на заедания или износ подшипников.

Для точности измерений используйте нагрузку, близкую к реальным условиям эксплуатации. Например, завинчивайте саморез в древесину твердых пород или металл. Избегайте длительной работы двигателя на холостом ходу – это исказит результаты, так как ток потребления без нагрузки в 3–5 раз ниже рабочего.

Если мультиметр показывает скачки тока или резкое падение до нуля, проверьте качество контактов в цепи. Окисленные клеммы или плохо закрепленные провода вызывают прерывистое питание, что приводит к нестабильной работе двигателя. При необходимости зачистите контакты мелкозернистой наждачной бумагой и повторно затяните соединения.

Сравните полученные данные с паспортными характеристиками шуруповерта. Превышение тока на 20–30% от номинального указывает на износ щеток, коллектора или обмоток двигателя. В этом случае разберите мотор, осмотрите щетки на предмет равномерного износа и проверьте обмотки на короткое замыкание омметром.

После измерений отключите мультиметр и восстановите штатную схему подключения. Не оставляйте прибор в режиме измерения тока дольше необходимого – это сокращает срок службы батареи мультиметра. Зафиксируйте результаты для дальнейшего анализа или сравнения при диагностике неисправностей.

Диагностика состояния щеток и коллектора двигателя

Щетки и коллектор – ключевые элементы коллекторного двигателя шуруповерта, отвечающие за передачу тока на ротор. Их износ или повреждение приводят к падению мощности, искрению, перегреву или полному отказу инструмента. Проверка начинается с визуального осмотра: щетки должны иметь ровную рабочую поверхность без сколов, трещин или чрезмерного укорачивания (менее 5–7 мм оставшейся длины требует замены). Коллектор – медный барабан с ламелями – не должен иметь глубоких борозд, нагара или замыканий между пластинами.

Для точной диагностики щеток мультиметром переведите прибор в режим измерения сопротивления (200 Ом). Отсоедините щетки от держателей и замерьте сопротивление между каждой щеткой и ее контактным проводом. Нормальное значение – 0,1–0,5 Ом. Показания выше 1 Ом указывают на окисление контактов или износ графита, ниже 0,05 Ом – на возможное короткое замыкание в обмотке.

• Признаки износа щеток:
  • Искрение под крышкой двигателя при работе.
  • Неравномерный шум или вибрация.
  • Запах гари из вентиляционных отверстий.
  • Падение оборотов под нагрузкой.

Коллектор проверяется на два параметра: сопротивление между ламелями и наличие замыканий на корпус. Установите мультиметр в режим прозвонки (звуковой сигнал). Замерьте сопротивление между соседними ламелями – оно должно быть одинаковым (обычно 0,2–0,8 Ом) и не превышать 1 Ом. Разброс более 20% указывает на межвитковое замыкание в обмотке ротора. Для проверки на корпус приложите один щуп к ламели, второй – к валу ротора: сопротивление должно стремиться к бесконечности.

Очистка коллектора – обязательный этап диагностики. Используйте мелкозернистую наждачную бумагу (P1000–P1200) или специальный ластик для коллекторов. Протрите ламели спиртом, удаляя нагар и медную пыль. Не применяйте абразивы грубее P800 – это повредит изоляционные канавки между пластинами. После очистки продуйте коллектор сжатым воздухом и повторно проверьте сопротивление.

Если на коллекторе обнаружены глубокие борозды или выгоревшие ламели, двигатель требует профессионального ремонта или замены. Временное решение – проточка коллектора на токарном станке с последующей шлифовкой, но это сокращает ресурс ротора. При замене щеток выбирайте оригинальные запчасти или аналоги с идентичными размерами и составом графита (например, медно-графитовые для высоконагруженных инструментов).

После сборки двигателя проведите тестовый запуск без нагрузки. Допустимо слабое искрение под щетками в первые 10–15 секунд – это приработка. Если искрение не прекращается или сопровождается дымом, разберите двигатель повторно: возможны ошибки в установке щеток (перекос, недостаточное прилегание) или повреждение обмоток ротора.

Определение короткого замыкания или обрыва в обмотках

Проверьте сопротивление между ламелями, расположенными через одну. Например, если коллектор имеет 6 ламелей, измерьте между 1-й и 3-й, 2-й и 4-й и так далее. Разброс значений не должен превышать 10% от среднего. Превышение говорит о межвитковом замыкании. Запишите показания для каждой пары – это поможет выявить неисправную секцию.

Если обнаружен обрыв или замыкание, двигатель подлежит замене или перемотке. Попытки ремонта обмоток в домашних условиях редко дают результат из-за сложности равномерной укладки провода и пропитки лаком. При замене подберите двигатель с аналогичными характеристиками: напряжением, током, оборотами и посадочными размерами.

Сборка шуруповерта после проверки и тестирование работы

Перед сборкой убедитесь, что все детали двигателя и редуктора очищены от пыли и металлической стружки. Нанесите тонкий слой смазки на шестерни редуктора – для этого подойдет литол-24 или специализированная смазка для электроинструмента (например, Makita 196804-7). Избегайте избыточного количества: 0,5–1 г на каждую шестерню достаточно, чтобы избежать протекания и загрязнения контактов.

Установите двигатель в корпус, совместив пазы на статоре с фиксирующими выступами. Затяните крепежные винты с моментом 1,2–1,5 Н·м – превышение приведет к деформации корпуса, недостаток – к вибрации. Проверьте свободу вращения вала: он должен прокручиваться без заеданий, но с легким сопротивлением из-за магнитного поля.

Подключите провода к кнопке управления, соблюдая полярность. Для шуруповертов с аккумулятором 12–18 В используйте провода сечением не менее 0,75 мм² – это предотвратит нагрев и падение мощности. Закрепите провода пластиковыми хомутами или изолентой, избегая натяжения и контакта с подвижными частями.

Соберите патрон, установив шарики и пружину в обратном порядке. Нанесите на резьбу патрона 2–3 капли резьбового фиксатора (например, Loctite 243) – это исключит самопроизвольное откручивание при работе. Затяните патрон ключом с усилием 15–20 Н·м, затем проверьте биение: оно не должно превышать 0,3 мм при вращении.

После сборки проведите тестовый запуск без нагрузки. Включите шуруповерт на 3–5 секунд на минимальных оборотах, затем на максимальных. Оцените параметры по таблице:

Если тесты пройдены успешно, закрепите аккумулятор и выполните проверку под нагрузкой. Вверните саморез длиной 50 мм в сосновую доску толщиной 20 мм на максимальных оборотах. Время заворачивания должно составлять 2–3 секунды, без проскальзывания патрона и перегрева двигателя. При отклонениях от нормы разберите шуруповерт повторно и проверьте затяжку винтов редуктора или состояние щеток.

Завершите сборку установкой крышки корпуса. Убедитесь, что все защелки и винты зафиксированы, а провода не зажаты. Храните инструмент в сухом месте при температуре 5–25 °C – это продлит срок службы смазки и предотвратит окисление контактов.
