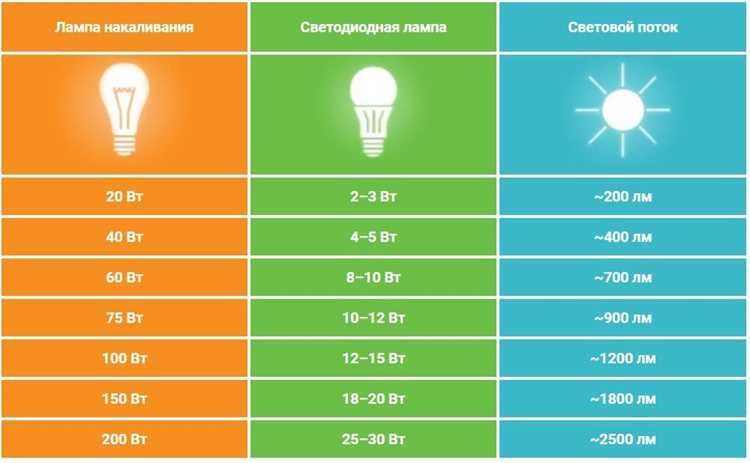

Светодиодные лампы потребляют на 70–90% меньше энергии, чем лампы накаливания, но их высокая яркость часто становится проблемой. Стандартные LED-лампы мощностью 8–12 Вт выдают световой поток в 800–1100 люмен, что эквивалентно 60–75 Вт традиционной лампы. Для регулировки яркости недостаточно просто уменьшить напряжение – светодиоды требуют специальных решений.
Первый способ – использование диммируемых ламп с ШИМ-регуляторами (широтно-импульсная модуляция). Такие лампы совместимы с большинством диммеров для LED и позволяют снижать яркость до 10% от максимальной. Важно: не все диммеры работают с LED – проверяйте совместимость по техническим характеристикам (например, диммеры с маркировкой «LED» или «TRIAC»).
Второй вариант – резистивные или емкостные драйверы. Резисторы мощностью 5–10 Вт, подключенные последовательно, снижают ток через светодиоды, но приводят к потерям энергии (до 30%) и нагреву. Емкостные драйверы эффективнее, но требуют точного расчета номинала конденсатора (например, для лампы 12 Вт на 220 В подойдет конденсатор 1–1,5 мкФ на 400 В).
Третий метод – замена драйвера на регулируемый. Внутри большинства LED-ламп установлен импульсный источник питания с фиксированным током. Заменив его на драйвер с регулировкой тока (например, на микросхеме PT4115 или LM3409), можно плавно изменять яркость от 10 до 100%. Для этого потребуется паяльник и базовые навыки работы с электроникой.
Четвертый способ – использование готовых модулей PWM. Компактные платы на основе микроконтроллеров (например, Arduino Nano + MOSFET) позволяют регулировать яркость с помощью потенциометра или пульта ДУ. Такие решения подходят для самодельных светильников и обеспечивают стабильную работу без мерцания.
Последний вариант – применение рассеивателей или фильтров. Матовые колпаки из поликарбоната снижают яркость на 20–40% без потерь энергии, но не решают проблему полностью. Цветные фильтры (например, синий или красный) изменяют спектр излучения, что может быть полезно для декоративного освещения.
Как подобрать диммер для светодиодных ламп с регулировкой яркости
Первое, что нужно проверить – совместимость диммера с типом светодиодной лампы. Не все LED-лампы поддерживают диммирование, даже если на упаковке указано обратное. Ищите маркировку «диммируемая» или «dimmable». Для корректной работы выбирайте диммеры с пометкой «LED-совместимый», так как обычные модели для ламп накаливания не подойдут: они рассчитаны на другую нагрузку и могут вызывать мерцание или неполное отключение лампы. Минимальная мощность диммера должна быть не выше 10% от суммарной мощности подключённых ламп – например, для 5 ламп по 10 Вт (50 Вт суммарно) подойдёт диммер с диапазоном 5–100 Вт.
Обратите внимание на тип диммера: фазовый (TRIAC) или ШИМ (PWM). Фазовые диммеры дешевле и распространены шире, но работают только с лампами, имеющими встроенный драйвер с поддержкой диммирования. ШИМ-диммеры обеспечивают более плавную регулировку и подходят для ламп без встроенного драйвера, но требуют отдельного ШИМ-контроллера. Если лампы мерцают при низкой яркости, проблема часто кроется в несовпадении типа диммера и драйвера лампы – в этом случае замените диммер на модель с другим принципом работы.
Проверьте диапазон регулировки. Некоторые диммеры снижают яркость только до 30–50%, что делает их бесполезными для создания приглушённого освещения. Ищите модели с нижним порогом 1–10% – такие обеспечивают полный контроль над световым потоком. Также учитывайте количество каналов: одноканальные диммеры управляют всеми лампами одновременно, многоканальные (например, для RGBW-лент) позволяют настраивать каждый цвет отдельно.
Не экономьте на бренде. Дешёвые диммеры часто греются, издают шум или выходят из строя через несколько месяцев. Надёжные производители – Legrand, Schneider Electric, ABB, Lutron – предлагают модели с защитой от перегрузок, плавным стартом и возможностью подключения к системам умного дома. Перед покупкой изучите отзывы на конкретную модель: даже дорогие диммеры могут не подходить к определённым лампам из-за особенностей драйвера.
Использование резисторов для понижения напряжения на светодиодах
Резисторы – простейший способ ограничить ток через светодиоды, снижая их яркость. Для расчёта номинала используют формулу: R = (Uпит – Uled) / Iled, где Uпит – напряжение источника, Uled – падение напряжения на светодиоде (обычно 1,8–3,3 В), Iled – требуемый ток (например, 10–20 мА). Пример: для питания 12 В и светодиода с Uled = 2,1 В и Iled = 15 мА резистор составит (12 – 2,1) / 0,015 ≈ 660 Ом. Стандартные номиналы – 680 Ом.
Мощность резистора вычисляется по P = I² × R. В примере выше: 0,015² × 680 ≈ 0,153 Вт. Достаточно резистора на 0,25 Вт, но для надёжности лучше брать с запасом (0,5 Вт). Превышение мощности ведёт к перегреву и выходу из строя. Для цепочек из нескольких светодиодов учитывайте суммарное падение напряжения: при трёх последовательных светодиодах с Uled = 2,1 В общее падение – 6,3 В, а резистор рассчитывается для (12 – 6,3) / 0,015 ≈ 380 Ом.
Резисторы подключают последовательно с светодиодом. Параллельное соединение недопустимо – из-за разброса параметров светодиоды будут светить неравномерно. Для RGB-светодиодов резисторы ставят на каждый канал отдельно. При питании от аккумулятора (например, 3,7 В) резистор может не понадобиться, если напряжение близко к Uled, но ток всё равно нужно ограничивать.
Точность номинала критична: заниженное сопротивление увеличит ток, сокращая срок службы светодиода, завышенное – снизит яркость ниже расчётной. Для подбора используйте мультиметр в режиме измерения тока. Если яркость недостаточна, уменьшите сопротивление на 10–20%, но не выходите за пределы допустимого тока для конкретного светодиода (указано в datasheet).
Недостатки метода: резисторы рассеивают энергию в виде тепла, снижая КПД системы. При больших токах (например, 100 мА) потери становятся значительными. Альтернатива – импульсные стабилизаторы (например, LM317 в токовом режиме), но они сложнее в реализации. Для простых схем резисторы остаются оптимальным решением.
Примеры готовых решений: для светодиодной ленты на 12 В с током 60 мА на сегмент резистор не нужен – лента уже содержит токоограничивающие элементы. Для одиночных светодиодов в автомобиле (12 В) используйте резисторы 470–1 кОм в зависимости от цвета (красный – 1,8 В, синий – 3,3 В). Всегда проверяйте расчёты на практике.
Настройка яркости через ШИМ-контроллер своими руками
ШИМ-контроллер (широтно-импульсная модуляция) – метод регулировки яркости светодиодов за счет изменения скважности сигнала. Для сборки простейшей схемы потребуется микроконтроллер (например, Arduino Nano или STM32), N-канальный MOSFET (IRFZ44N или IRLB8743), резистор 220 Ом и потенциометр на 10 кОм. Частота ШИМ должна быть не менее 100 Гц, чтобы избежать мерцания, видимого глазу, но оптимально – 1–2 кГц для стабильной работы без нагрева драйвера.
Для точной настройки яркости важно учитывать характеристики MOSFET: пороговое напряжение затвора (VGS(th)) должно быть ниже логического уровня микроконтроллера (обычно 3,3 В или 5 В). Например, IRLB8743 открывается уже при 2,35 В, что делает его совместимым с большинством плат. При использовании мощных светодиодов (более 10 Вт) добавьте радиатор к MOSFET, так как при низкой скважности он работает в линейном режиме, рассеивая тепло. Измерьте ток через светодиоды мультиметром: он не должен превышать номинал драйвера или блока питания.
Программная часть сводится к чтению значения с потенциометра и записи его в ШИМ-регистр. Пример кода для Arduino: analogWrite(pwmPin, map(analogRead(A0), 0, 1023, 0, 255));. Для плавного изменения яркости добавьте задержку в 10–20 мс между циклами. Если требуется дистанционное управление, замените потенциометр на модуль Bluetooth (HC-05) или Wi-Fi (ESP8266), передавая команды через UART или MQTT. Готовую схему можно собрать на макетной плате или заказать печатную плату с учетом теплоотвода для MOSFET.
Выбор светодиодных ламп с встроенной регулировкой яркости
Первое, на что стоит обратить внимание – маркировка на упаковке. Лампы с функцией диммирования обозначаются надписью «dimmable» или символом регулятора яркости (обычно волнистая линия с вертикальной стрелкой). Производители, как Philips или Osram, указывают совместимость с конкретными типами диммеров: фазовыми (TRIAC), ШИМ или универсальными. Без этой маркировки лампа либо не будет регулироваться, либо начнет мерцать или гудеть.
Мощность и диапазон регулировки – критические параметры. Стандартные диммируемые LED-лампы поддерживают снижение яркости до 10–20% от максимальной, но некоторые модели, например, от Gauss или Xiaomi, позволяют опускаться до 1%. При этом важно учитывать минимальную нагрузку диммера: если она выше мощности лампы (например, 20 Вт при лампе на 5 Вт), регулировка работать не будет. Для одиночных ламп выбирайте модели с минимальной мощностью 3–5 Вт.
Тип цоколя и форма лампы влияют на совместимость с диммерами. Лампы с цоколем E27 и E14 чаще всего поддерживают диммирование, но для GU10 или MR16 требуется проверять спецификации – не все светодиодные аналоги галогенных ламп регулируются. Колбы типа «груша» или «свеча» обычно совместимы с большинством диммеров, а вот филаментные модели могут иметь ограничения из-за особенностей драйвера.
Коэффициент мощности (PF) и гармонические искажения (THD) напрямую связаны с качеством диммирования. Лампы с PF > 0,9 и THD < 15% работают стабильнее, не перегружают сеть и реже вызывают помехи в работе диммера. Например, лампы от Cree или Samsung с драйверами на основе ШИМ обеспечивают плавное регулирование без мерцания даже на низких яркостях. Избегайте дешевых моделей с PF < 0,7 – они часто несовместимы с диммерами и быстро выходят из строя.
Температура света при диммировании может меняться. Лампы с цветовой температурой 2700–3000K (теплый белый) при снижении яркости часто становятся еще теплее, что не всегда желательно. Некоторые производители, как Yeelight или Nanoleaf, предлагают модели с динамическим изменением температуры: при диммировании свет становится более «холодным» или сохраняет исходный оттенок. Уточняйте этот параметр в технических характеристиках, если важна стабильность цвета.
Совместимость с умными системами расширяет возможности регулировки. Лампы с поддержкой Zigbee, Wi-Fi или Bluetooth (например, Philips Hue, LIFX) позволяют настраивать яркость через приложения, голосовые помощники или сценарии автоматизации. Однако не все «умные» лампы диммируются аппаратно – некоторые регулируют яркость только программно, что может вызывать задержки или мерцание. Проверяйте, поддерживает ли модель локальное диммирование без облака.
Тестирование перед покупкой – единственный способ избежать несовместимости. Если есть возможность, проверьте лампу с вашим диммером в магазине или возьмите образец на пробу. Обращайте внимание на плавность регулировки, отсутствие шума и мерцания на всех уровнях яркости. Для групповых установок выбирайте лампы одной серии – даже у одного производителя разные линейки могут вести себя по-разному при диммировании.
Подключение дополнительных элементов для снижения тока через светодиоды
Снижение тока через светодиоды без использования ШИМ-контроллеров требует точного расчёта параметров дополнительных компонентов. Основные методы – последовательное подключение резисторов, диодов или транзисторов. Каждый вариант имеет ограничения по эффективности и тепловым потерям, поэтому выбор зависит от конкретной схемы и мощности лампы.
Для маломощных светодиодов (до 1 Вт) оптимально использовать резисторы. Формула расчёта: R = (Uпит – Uled) / Iled, где Uпит – напряжение питания, Uled – падение напряжения на светодиоде, Iled – требуемый ток. Например, при Uпит = 12 В, Uled = 3 В и Iled = 20 мА резистор должен быть 450 Ом. Мощность резистора рассчитывается как P = I2 × R – в данном случае достаточно 0,25 Вт.
- Резисторы просты в установке, но рассеивают избыточную мощность в виде тепла.
- При использовании нескольких светодиодов в цепи резистор ставится один на всю цепочку.
- Для RGB-лент резисторы подбираются отдельно для каждого канала (красный, зелёный, синий).
В схемах с высоким током (свыше 300 мА) резисторы становятся неэффективными из-за больших потерь. Альтернатива – линейные регуляторы тока на транзисторах, например, схема с полевым транзистором IRFZ44N и операционным усилителем. Ток задаётся резистором в цепи истока: Iled = 0,6 В / Rsense. Для Iled = 500 мА потребуется резистор 1,2 Ом мощностью не менее 0,5 Вт.
Диоды Шоттки (например, 1N5817) также могут ограничивать ток, но их применение оправдано только в импульсных схемах. Падение напряжения на диоде (~0,3 В) снижает общий ток, но нестабильно при изменении температуры. Для стабилизации тока лучше использовать специализированные драйверы, такие как LM317 в токовом режиме. Схема требует двух резисторов: R1 = 1,25 В / Iled и R2 = 10 кОм для обратной связи.
При подключении дополнительных элементов критически важно учитывать тепловой режим. Резисторы мощностью менее расчётной быстро выходят из строя, а транзисторы требуют радиаторов при токах свыше 1 А. Для проверки схемы используйте мультиметр в режиме измерения тока и осциллограф для контроля пульсаций. Неправильный расчёт может привести к перегреву светодиодов и сокращению их срока службы.
