Конденсаторы способны кратковременно повышать напряжение постоянного тока за счёт накопления и последующего высвобождения заряда. Этот метод эффективен в импульсных схемах, где требуется кратковременное увеличение напряжения без использования трансформаторов или DC-DC преобразователей. Ключевой параметр – ёмкость конденсатора, измеряемая в фарадах (Ф), которая определяет количество накапливаемой энергии по формуле E = 0.5 × C × U², где U – напряжение заряда.
Для увеличения напряжения применяют схемы с последовательным или параллельным соединением конденсаторов. При последовательном включении напряжение распределяется между элементами, но суммарная ёмкость снижается (C_общ = C / n, где n – количество конденсаторов). Параллельное соединение увеличивает ёмкость (C_общ = n × C), но не влияет на напряжение. Комбинированные схемы позволяют достичь требуемых параметров: например, два конденсатора по 100 мкФ на 50 В, соединённые последовательно, дадут 200 В при ёмкости 50 мкФ.
Практическая реализация требует учёта ESR (эквивалентного последовательного сопротивления) и тока утечки. Конденсаторы с низким ESR (например, керамические или плёночные) минимизируют потери энергии. Для импульсных нагрузок подходят электролитические конденсаторы с высокой ёмкостью, но их рабочее напряжение должно превышать расчётное на 20–30% для надёжности. Пример: для повышения напряжения с 12 В до 24 В используйте два конденсатора по 1000 мкФ на 35 В, заряжая их через диодный мост и разряжая на нагрузку через ключевой элемент (например, MOSFET).
Важно контролировать время заряда и разряда. Постоянная времени τ = R × C определяет скорость процесса: при сопротивлении 1 кОм и ёмкости 1000 мкФ время заряда до 63% составит 1 секунду. Для быстрого разряда используйте низкоомные резисторы или активные ключи. Избегайте превышения номинального напряжения конденсатора – это приводит к пробою диэлектрика и выходу элемента из строя.
Какие типы конденсаторов подходят для повышения напряжения
Для задач повышения напряжения постоянного тока критически важны конденсаторы с высокой удельной энергией, низкими потерями и стабильными характеристиками при импульсных нагрузках. Наиболее эффективны следующие типы:
- Керамические конденсаторы (MLCC) – класс X7R или C0G/NP0 с рабочим напряжением от 50 В до 10 кВ. Обладают минимальным ESR (до 10 мОм) и высокой устойчивостью к токам пульсаций, что делает их оптимальными для схем умножителей напряжения (например, диодно-конденсаторных каскадов). Однако их ёмкость ограничена (до 100 мкФ), а зависимость от температуры и напряжения требует запаса по номиналу.
- Плёночные конденсаторы (полипропиленовые, полиэфирные) – выдерживают напряжения до 3 кВ, имеют низкий тангенс угла потерь (0,001–0,01) и высокую стабильность при частотах до 1 МГц. Полипропиленовые (MKP) предпочтительны для резонансных преобразователей из-за минимальных диэлектрических потерь, но их габариты больше, чем у MLCC.
- Электролитические конденсаторы (алюминиевые, танталовые) – используются в низкочастотных схемах (до 100 кГц) с высокими требованиями к ёмкости (от 100 мкФ до 1 Ф). Алюминиевые выдерживают до 600 В, но имеют высокий ESR (0,1–1 Ом) и ограниченный срок службы (5–10 тыс. часов). Танталовые компактнее, но чувствительны к перенапряжениям и требуют защиты диодами.
При выборе конденсатора для повышения напряжения ключевыми параметрами являются не только номинальное напряжение, но и допустимый ток пульсаций, температурный диапазон и долговременная стабильность. Например, в схемах с частотой коммутации выше 50 кГц керамические конденсаторы превосходят плёночные по эффективности из-за меньших потерь на высоких частотах, но проигрывают в удельной ёмкости. Для импульсных нагрузок (например, в лазерных источниках питания) критичен параметр dV/dt – скорость нарастания напряжения, которую выдерживает диэлектрик. У керамики X7R этот показатель достигает 100 В/мкс, у плёночных – до 500 В/мкс.
В высоковольтных приложениях (свыше 1 кВ) применяют специализированные конденсаторы:
- Масляные конденсаторы – герметичные конструкции с бумажно-масляной изоляцией, выдерживающие до 100 кВ. Используются в промышленных преобразователях и медицинском оборудовании, но громоздки и требуют периодического обслуживания.
- Вакуумные конденсаторы – работают при напряжениях до 50 кВ, имеют минимальные потери и высокую стабильность, но крайне дороги и применяются только в радиопередающих устройствах.
- Суперконденсаторы (ионисторы) – не подходят для прямого повышения напряжения из-за низкого рабочего напряжения (2,7–3 В на ячейку), но используются в гибридных схемах для сглаживания пиковых нагрузок.
Как рассчитать необходимую ёмкость конденсатора для заданного напряжения
Для расчёта ёмкости конденсатора при повышении напряжения постоянного тока используйте формулу: C = (2 * P * t) / (U²вых — U²вх), где C – искомая ёмкость в фарадах, P – мощность нагрузки в ваттах, t – время разряда в секундах, Uвых – требуемое выходное напряжение, Uвх – входное напряжение. Например, при мощности 50 Вт, времени разряда 0,1 с, входном напряжении 12 В и требуемом выходном 24 В, ёмкость составит: (2 * 50 * 0,1) / (24² — 12²) ≈ 0,023 Ф (23 000 мкФ). Учитывайте допустимое рабочее напряжение конденсатора – оно должно превышать Uвых минимум на 20%.
При работе с импульсными нагрузками добавляйте запас по ёмкости 30–50% для компенсации внутренних потерь и пульсаций. Для схем с преобразователями напряжения (например, бустерных) применяйте формулу C = I / (2 * f * ΔU), где I – ток нагрузки в амперах, f – частота преобразования в герцах, ΔU – допустимый уровень пульсаций в вольтах. При токе 2 А, частоте 50 кГц и пульсациях 0,1 В расчёт даёт: 2 / (2 * 50 000 * 0,1) = 200 мкФ. Выбирайте конденсаторы с низким ESR (эквивалентным последовательным сопротивлением) для минимизации тепловых потерь.
В высоковольтных цепях (свыше 100 В) используйте последовательное соединение конденсаторов для распределения напряжения. При этом общая ёмкость уменьшается: Cобщ = C / n, где n – количество конденсаторов. Для выравнивания напряжений параллельно каждому конденсатору подключайте резисторы с сопротивлением 100–500 кОм. Проверяйте расчёты с помощью осциллографа – реальные пульсации могут отличаться из-за паразитных индуктивностей и нелинейностей нагрузки.
Схемы подключения конденсаторов для умножения напряжения
Умножение напряжения конденсаторами реализуется через каскадное соединение диодов и накопительных элементов. Простейшая схема – однополупериодный удвоитель напряжения (схема Латура), где два конденсатора и два диода формируют выходное напряжение, близкое к удвоенному амплитудному значению входного. Для работы требуется источник переменного тока или импульсный сигнал; при постоянном входе схема неэффективна. Емкость конденсаторов выбирается из расчета: C ≥ I_load / (2·f·ΔU), где I_load – ток нагрузки, f – частота входного сигнала, ΔU – допустимый пульсации.
Двухполупериодные схемы, такие как мостовая схема Кокрофта-Уолтона, обеспечивают более стабильное выходное напряжение и меньшие пульсации. В классическом варианте используется N каскадов, каждый из которых добавляет к выходному напряжению U_in·2·N. Пример: для 5 каскадов и входного напряжения 12 В постоянного тока (предварительно преобразованного в переменное) выходное напряжение составит ~120 В. Ключевой параметр – обратное напряжение диодов, которое должно превышать U_out на 20–30%.
Таблица сравнения основных схем умножения:
| Схема | Количество каскадов | Коэффициент умножения | Пульсации (отн. ед.) | Минимальная частота (кГц) |
|---|---|---|---|---|
| Однополупериодный удвоитель | 1 | 2× | 0.5 | 1 |
| Мост Кокрофта-Уолтона | N | 2N× | 0.1/N | 5 |
| Симметричный умножитель | N | 2N× | 0.05/N | 10 |
Для минимизации потерь в высоковольтных приложениях (U_out > 1 кВ) применяют пленочные конденсаторы с низким ESR (например, полипропиленовые серии MKP) и быстродействующие диоды Шоттки с временем восстановления <50 нс. При токе нагрузки 10 мА и частоте 50 кГц оптимальная емкость конденсаторов в каскаде составит 0.1–0.22 мкФ. Важно учитывать паразитные индуктивности монтажа: длина проводников между элементами не должна превышать 10 мм для частот выше 100 кГц.
Практическая реализация требует гальванической развязки входной и выходной цепей при работе с сетевым напряжением. Для этого используют трансформатор с коэффициентом трансформации 1:1, подключенный перед умножителем. Пример расчета: для получения 300 В из 24 В переменного тока потребуется 6 каскадов мостовой схемы. Конденсаторы выбираются с запасом по напряжению (U_раб ≥ 1.5·U_out_каскада), а диоды – с обратным напряжением ≥ 1.2·U_out. В импульсных источниках питания частота преобразования может достигать 200–500 кГц, что позволяет снизить емкость конденсаторов до 10–47 нФ на каскад.

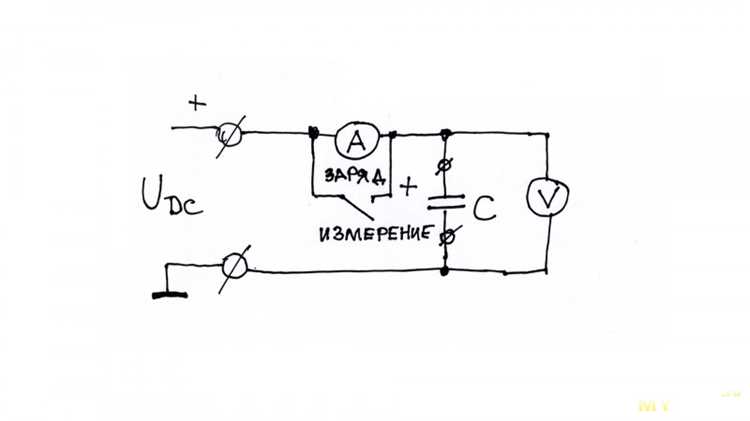

Как избежать потерь энергии при зарядке и разрядке конденсатора
Потери энергии при работе с конденсаторами возникают из-за сопротивления проводников, диэлектрических потерь и неидеальности ключевых элементов. Основной вклад вносит эквивалентное последовательное сопротивление (ESR), которое для алюминиевых электролитических конденсаторов может достигать 0,1–1 Ом, а для керамических – 1–10 мОм. Снижение ESR на 50% уменьшает потери на нагрев при разрядке с высокой частотой до 25%. Выбирайте конденсаторы с минимальным ESR для задач, где важна эффективность.

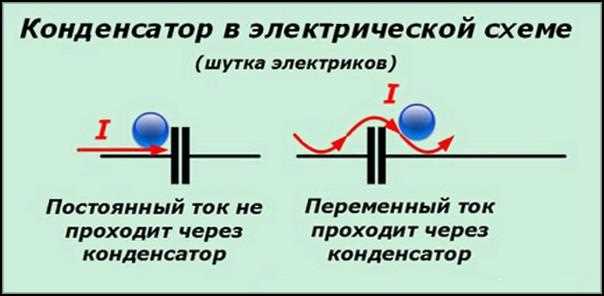

Зарядка через резистор приводит к потерям, равным 50% от запасаемой энергии. Используйте индуктивные элементы в цепи зарядки: LC-контур с резонансной частотой f = 1/(2π√(LC)) позволяет снизить потери до 5–10%. Для разрядки применяйте синхронные выпрямители вместо диодов – падение напряжения на них составляет 0,1–0,3 В против 0,7–1,2 В у кремниевых диодов, что критично при низковольтных системах.
Простейший однокаскадный умножитель (схема удвоения) собирается на двух диодах 1N4007 и двух конденсаторах 100 мкФ × 400 В. Входное напряжение 12 В постоянного тока преобразуется в ~22 В на выходе при токе до 50 мА. Конденсаторы располагают параллельно плате с зазором 5 мм для охлаждения, диоды крепят вертикально, анодами к входной цепи. При сборке на макетной плате проверяют полярность: минус входа подключают к общему проводу, плюс – к первому диоду.
Двухкаскадный умножитель на 4 диодах и 4 конденсаторах (220 мкФ × 350 В) повышает 24 В до ~90 В. Для стабильности используют пленочные конденсаторы K73-17 или аналоги, диоды – UF4007 с временем восстановления 75 нс. Монтаж ведут на гетинаксовой плате толщиной 1,5 мм, дорожки шириной 2 мм рассчитаны на ток 200 мА. Критическое значение имеет синхронность подключения: первый каскад поднимает напряжение до ~48 В, второй – до конечного уровня. Нагрузку подключают через резистор 1 кОм для ограничения бросков тока.
Для питания газоразрядных ламп применяют трехкаскадный умножитель на 6 диодах 1N5408 и 6 конденсаторах 470 мкФ × 450 В. Входное напряжение 36 В преобразуется в ~200 В при токе 100 мА. Конденсаторы размещают в шахматном порядке для равномерного распределения тепла, диоды шунтируют резисторами 1 МОм для выравнивания обратных токов. Сборку ведут на текстолите с фольгированными дорожками, места пайки покрывают лаком для защиты от влаги. Перед включением проверяют отсутствие коротких замыканий между каскадами.
При работе с высокими напряжениями (>300 В) используют умножитель на диодах HER308 и конденсаторах 1000 мкФ × 630 В. Входное напряжение 48 В преобразуется в ~380 В при токе 50 мА. Конденсаторы устанавливают на расстоянии 10 мм друг от друга, диоды монтируют на радиаторах с теплопроводящей пастой. Для снижения пульсаций выход шунтируют керамическим конденсатором 0,1 мкФ. Плата должна иметь зазор 20 мм от металлических поверхностей, а все соединения выполняют проводом сечением не менее 1 мм².
Какие ограничения накладывает внутреннее сопротивление источника тока
Внутреннее сопротивление источника (rвн) – ключевой параметр, определяющий максимальное напряжение на конденсаторе при зарядке. Даже при идеальном источнике с ЭДС E реальное напряжение на нагрузке (Uн) снижается по формуле: Uн = E – I·rвн, где I – ток заряда. Для конденсаторов это означает, что при больших токах падение напряжения на rвн становится критичным, ограничивая эффективность повышения напряжения.
Пример: источник с E = 12 В и rвн = 0,5 Ом при токе заряда 2 А выдаст на конденсатор только 11 В (12 – 2·0,5). Если требуется зарядить конденсатор до 15 В, внутреннее сопротивление сделает это невозможным без дополнительных схем (например, преобразователей напряжения).
- Ток заряда не может превышать Imax = E / rвн. Превышение приведет к падению напряжения до нуля.
- Для импульсных источников rвн зависит от частоты: на высоких частотах оно растет из-за скин-эффекта и паразитных индуктивностей.
- В батареях rвн увеличивается при разряде, снижая доступное напряжение на 10–30% к концу цикла.
В схемах с конденсаторами внутреннее сопротивление влияет на время заряда. Постоянная времени τ = rвн·C определяет, как быстро конденсатор достигнет 63% от E. При rвн = 1 Ом и C = 1000 мкФ τ = 1 мс, но при rвн = 10 Ом время вырастет до 10 мс, замедляя процесс.
Для минимизации потерь используют источники с низким rвн (например, литий-ионные аккумуляторы с rвн < 0,1 Ом) или буферные схемы. В преобразователях напряжения (boost-converter) rвн ограничивает максимальный выходной ток: Iвых < (E – Uвых) / rвн. При Uвых = 24 В и E = 12 В разница в 12 В должна компенсироваться током, но rвн снижает его.
В высоковольтных схемах (например, фотоаппаратах) rвн источника питания критично для стабильности. Даже 0,2 Ом при токе 5 А вызовет падение напряжения на 1 В, что может нарушить работу вспышки. Решение – параллельное подключение источников или использование суперконденсаторов с низким ESR.
Измерение rвн проводят методом двух нагрузок: подключают резистор R1, фиксируют ток I1 и напряжение U1, затем R2 с I2 и U2. Расчет: rвн = (U1 – U2) / (I2 – I1). Для точности R1 и R2 должны отличаться в 2–3 раза.
