Датчик включения вентилятора рено логан где находится

Датчик включения вентилятора системы охлаждения на Рено Логан расположен в нижней части радиатора, с правой стороны по ходу движения автомобиля. На моделях с двигателями K7J (1.4 л) и K7M (1.6 л) он установлен в алюминиевом корпусе радиатора, рядом с патрубком, идущим к термостату. Точное местонахождение – между радиатором и конденсором кондиционера, если последний присутствует.

Для доступа к датчику потребуется снять передний бампер или, как минимум, открутить его нижние крепления и отвести в сторону. На некоторых модификациях (например, с 2014 года) может понадобиться демонтаж защиты картера и части воздуховодов. Датчик имеет резьбовое соединение M16x1.5 и подключается через двухконтактный разъем.

При замене используйте только оригинальные датчики или аналоги с каталожными номерами 8200262982 (для 8-клапанных моторов) или 8200714148 (для 16-клапанных). Температура срабатывания – 92–97°C (зависит от версии). Перед установкой нанесите на резьбу тонкий слой термостойкого герметика, чтобы исключить протечки охлаждающей жидкости.

Проверка работоспособности проводится мультиметром в режиме омметра: при нагреве датчика в кипящей воде сопротивление должно резко падать. Если вентилятор не включается, сначала убедитесь в исправности предохранителя F2 (30 А) и реле K3 в монтажном блоке под капотом.

Как определить местоположение датчика вентилятора на Рено Логан разных годов выпуска

На Рено Логан первого поколения (2004–2013) датчик включения вентилятора расположен на нижней части радиатора системы охлаждения, с правой стороны по ходу движения. Его легко идентифицировать по двум проводам, подключённым к корпусу чёрного или серого цвета с резьбовым соединением. На моделях с кондиционером датчик может находиться ближе к левой стороне радиатора, но всегда в непосредственной близости к патрубкам охлаждающей жидкости.

В Логанах второго поколения (2014–2021) конструкция изменилась: датчик перенесли на корпус термостата, который установлен на блоке цилиндров. Он выглядит как небольшой металлический цилиндр с электрическим разъёмом на два контакта. Найти его можно, следуя по верхнему патрубку радиатора к двигателю – датчик будет закреплён на алюминиевом корпусе рядом с крышкой термостата.

Для автомобилей с 2022 года (третье поколение) датчик вентилятора интегрирован в электронный блок управления двигателем или расположен на радиаторе в сборе с электровентилятором. В этом случае его местоположение определяется по жгуту проводов, идущему от блока предохранителей к радиатору. На моделях с турбонаддувом датчик может быть спрятан за пластиковым кожухом двигателя, поэтому потребуется снять защиту для доступа.

При поиске датчика на любом поколении Логана проверяйте наличие маркировки на корпусе: на старых моделях часто встречается надпись «Renault» или «Valeo», на новых – артикул типа «8200262982». Если датчик не виден сразу, ориентируйтесь на провода, ведущие к вентилятору – они всегда подключены к датчику напрямую или через реле.

Какие инструменты нужны для поиска и замены датчика вентилятора

Для доступа к датчику вентилятора на Рено Логан потребуется набор торцевых головок с трещоткой. Основные размеры – 8, 10 и 13 мм, так как крепёжные элементы системы охлаждения часто выполнены под эти ключи. Особое внимание уделите головке на 10 мм: она понадобится для откручивания болтов крепления кожуха вентилятора и самого датчика.

Шестигранный ключ на 6 мм пригодится для снятия хомутов патрубков радиатора, если потребуется отодвинуть их для удобства доступа. Без этого инструмента высока вероятность повреждения пластиковых зажимов или резиновых шлангов, что приведёт к дополнительным затратам на ремонт.

Мультиметр с функцией измерения сопротивления и температуры – обязательный прибор для проверки работоспособности датчика. Подключите его к контактам датчика и сравните показания с эталонными значениями: при 90°C сопротивление должно составлять около 200 Ом, при 100°C – порядка 120 Ом. Это позволит точно определить неисправность.

Плоская и крестовая отвёртки среднего размера нужны для демонтажа пластиковых элементов подкапотного пространства. Например, для снятия воздуховода или креплений бачка омывателя, которые могут мешать доступу к радиатору. Отвёртка с магнитным наконечником упростит работу с мелкими винтами.

Съёмник для разъёмов электропроводки предотвратит повреждение контактов при отсоединении фишки датчика. На Рено Логан разъём часто закисает из-за попадания влаги, и грубое отсоединение может привести к обрыву проводов. Альтернатива – тонкая пластиковая лопатка или плоская отвёртка, но действовать нужно аккуратно.

Емкость для слива охлаждающей жидкости объёмом не менее 5 литров и шланг диаметром 10–12 мм позволят избежать потерь антифриза при демонтаже датчика. Сливать жидкость полностью не обязательно: достаточно опустить уровень ниже места установки датчика, чтобы предотвратить её вытекание при откручивании.

Динамометрический ключ с диапазоном 5–20 Н·м пригодится для затяжки датчика с правильным моментом (указан в руководстве по ремонту – обычно 10–12 Н·м). Перетяжка грозит повреждением резьбы в алюминиевом корпусе радиатора, а недостаточная затяжка – утечкой антифриза.

Пошаговая инструкция по доступу к датчику вентилятора под капотом

На Рено Логан датчик включения вентилятора расположен на радиаторе системы охлаждения, с правой стороны по ходу движения автомобиля. Для работы потребуются: торцевой ключ на 10 мм, плоская отвёртка, ёмкость для слива антифриза (не менее 1 литра) и ветошь. Перед началом отсоедините клемму «минус» от аккумулятора, чтобы исключить случайное замыкание.

Слейте часть охлаждающей жидкости через сливной кран в нижней части радиатора. Для этого подставьте ёмкость под кран, откройте его и дождитесь, пока уровень антифриза не опустится ниже датчика. Не сливайте всю жидкость – достаточно снизить уровень на 5–7 см ниже места установки датчика. Закройте кран после завершения.

Отсоедините электрический разъём датчика, нажав на фиксатор и потянув колодку в сторону. Если разъём прикипел, аккуратно подденьте его плоской отвёрткой, избегая повреждения контактов. Проверьте состояние уплотнительного кольца на датчике – при наличии трещин или деформаций его необходимо заменить.

Выкрутите датчик торцевым ключом на 10 мм, вращая против часовой стрелки. Если он не поддаётся, нанесите на резьбу проникающую смазку (например, WD-40) и подождите 5–10 минут. Избегайте чрезмерных усилий – корпус радиатора пластиковый и может треснуть. После демонтажа осмотрите посадочное место на предмет загрязнений или коррозии.

Очистите резьбу на радиаторе и датчике от остатков старого герметика или накипи. Для этого используйте чистую ветошь или мелкозернистую наждачную бумагу. Убедитесь, что в отверстии нет посторонних частиц – они могут нарушить герметичность при установке нового датчика.

Установите новый датчик, предварительно нанеся на резьбу тонкий слой термостойкого герметика (например, ABRO 1100). Закрутите его рукой до упора, затем затяните ключом с моментом 10–12 Н·м. Подключите электрический разъём, убедившись в надёжной фиксации. Залейте слитый антифриз обратно в систему через расширительный бачок.

Запустите двигатель и прогрейте его до рабочей температуры (90–95°C). Проверьте отсутствие утечек охлаждающей жидкости в месте установки датчика. Включите отопитель на максимальную температуру и следите за работой вентилятора – он должен запуститься при достижении порогового значения температуры (обычно 92–97°C). Если вентилятор не включается, проверьте предохранитель F2 (30 А) и реле K3 в монтажном блоке.

Отличия расположения датчика на моделях с кондиционером и без него

На Рено Логан без кондиционера датчик включения вентилятора расположен на патрубке радиатора системы охлаждения, с правой стороны (по ходу движения). Он вкручен в алюминиевый корпус термостата или в верхний шланг радиатора, в зависимости от года выпуска. Доступ к нему открыт после снятия защиты картера и частичного демонтажа воздуховода – достаточно отсоединить разъем и выкрутить датчик ключом на 21 мм.

В модификациях с кондиционером датчик смещен ниже и установлен на радиаторе охлаждения, рядом с компрессором. Его корпус интегрирован в пластиковый бачок радиатора, что усложняет замену: требуется слив антифриза и демонтаж переднего бампера для доступа. Разъем датчика отличается формой – он имеет дополнительный фиксатор, предотвращающий случайное отсоединение из-за вибраций.

При замене датчика на моделях с кондиционером проверяйте состояние уплотнительного кольца – его повреждение приводит к утечке антифриза. На версиях без кондиционера критически важно не перетянуть резьбу при установке, так как алюминиевый корпус термостата склонен к трещинам. В обоих случаях после замены контролируйте уровень охлаждающей жидкости и отсутствие воздушных пробок в системе.

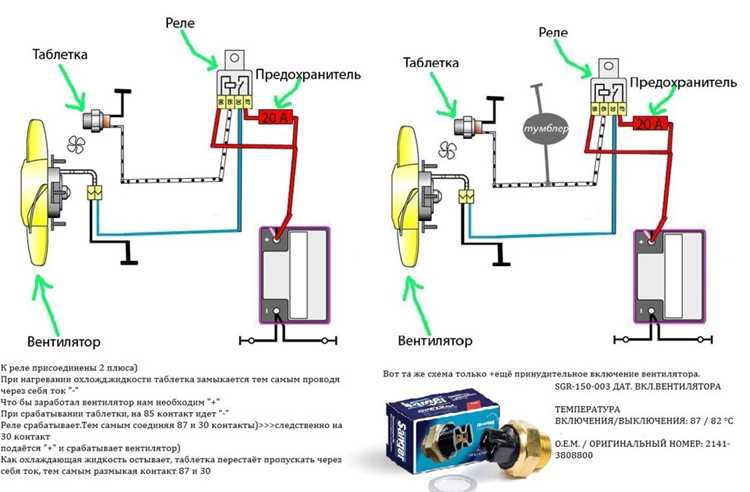

Как проверить работоспособность датчика вентилятора перед заменой

Датчик вентилятора на Рено Логан (обычно расположенный на корпусе термостата или радиаторе) отвечает за включение охлаждения при достижении критической температуры. Перед заменой убедитесь, что проблема именно в нём, а не в проводке, реле или самом вентиляторе.

Для проверки потребуются: мультиметр, термометр с диапазоном до 120°C, ёмкость с водой, источник тепла (плита или строительный фен), отвёртка и схема подключения датчика для вашей модели (обычно двухконтактный, реже трёхконтактный).

Первый этап – визуальный осмотр. Отсоедините разъём датчика и проверьте контакты на окисление, оплавление или коррозию. Осмотрите корпус на трещины или подтёки антифриза. Если обнаружены повреждения, датчик подлежит замене без дальнейших проверок.

Проверка сопротивления мультиметром в холодном состоянии:

• Установите мультиметр в режим измерения сопротивления (Ом).
• Подключите щупы к контактам датчика. Для Логана с двигателем K7J/K7M нормальное сопротивление при 20°C – 2,2–2,7 кОм.
• Если показания близки к нулю или бесконечности, датчик неисправен.

Проверка срабатывания при нагреве:

1. Погрузите датчик в ёмкость с водой так, чтобы контакты оставались сухими.
2. Нагревайте воду, контролируя температуру термометром.
3. Для датчиков Рено Логан вентилятор должен включаться при 92–97°C (зависит от года выпуска). Мультиметром отслеживайте момент размыкания цепи: сопротивление должно резко возрасти до бесконечности.
4. Если датчик не реагирует на температуру или срабатывает при других значениях (например, 80°C или 110°C), он неисправен.

Проверка цепи под напряжением (если предыдущие тесты не дали однозначного результата):

• Подключите датчик к штатной проводке, но оставьте разъём вентилятора отсоединённым.
• Запустите двигатель и прогрейте до рабочей температуры (90°C по приборной панели).
• С помощью мультиметра в режиме измерения напряжения проверьте сигнал на разъёме вентилятора. При срабатывании датчика напряжение должно появиться (обычно 12 В).
• Если напряжение есть, но вентилятор не включается – проблема в моторе или реле.

Дополнительная проверка реле вентилятора (если датчик исправен, но вентилятор не работает):

• Найдите реле в монтажном блоке (для Логана оно обычно обозначено как «FAN» или «R3»).
• Замените его на заведомо исправное (например, реле звукового сигнала).
• Если вентилятор заработал – реле неисправно.

Если все проверки подтвердили неисправность датчика, замените его. Используйте только оригинальные запчасти или аналоги с идентичными температурными характеристиками (например, Febi 36385 или Valeo 700096). После установки нового датчика обязательно проверьте уровень антифриза и отсутствие воздушных пробок в системе охлаждения.

Типичные ошибки при поиске датчика и как их избежать

Первая ошибка – игнорирование точной модификации двигателя. На Рено Логан датчик включения вентилятора расположен по-разному в зависимости от типа мотора: на 8-клапанных версиях (K7J, K7M) он находится на корпусе термостата, а на 16-клапанных (K4M) – на радиаторе или блоке цилиндров. Владельцы часто ищут его там, где он установлен на другой модели, тратя время. Перед началом работ уточните тип двигателя по VIN-коду или сервисной книжке.

Вторая распространённая проблема – путаница между датчиком температуры и датчиком включения вентилятора. Первый (например, на K7M – артикул 8200561449) передаёт данные на приборную панель, второй (артикул 253300002R или 8200221968) управляет вентилятором. Оба выглядят похоже, но имеют разные разъёмы и функции. Если после замены вентилятор не работает, вероятно, вы установили не тот датчик.

Третья ошибка – неверная диагностика электрической цепи. Часто владельцы сразу меняют датчик, не проверив предохранитель (F2 на 30А в монтажном блоке) или реле (K1 в салоне). Также стоит прозвонить провода от датчика до ЭБУ: на K4M сигнальный провод – жёлтый с чёрной полосой, на K7J – зелёный. Обрыв или короткое замыкание в цепи приведёт к неработающему вентилятору даже с исправным датчиком.

• Неправильное определение места установки из-за отсутствия схемы. На 16-клапанных моторах датчик может быть скрыт за пластиковым кожухом радиатора или аккумулятором. Снимите верхнюю крышку двигателя и осмотрите пространство между радиатором и блоком цилиндров.
• Использование неоригинальных запчастей без проверки совместимости. Например, датчик от Рено Сандеро (артикул 8200826833) внешне похож, но имеет другое сопротивление и температурные пороги срабатывания.
• Пренебрежение проверкой датчика перед заменой. Подключите мультиметр в режиме омметра: при нагреве датчика в кипящей воде сопротивление должно резко падать (для 8200221968 – с 1,5 кОм до 200 Ом при 92–97°C).

Четвёртая ошибка – работа с горячим двигателем. Датчик находится в непосредственной близости к радиатору, и при попытке его демонтажа можно получить ожоги. Дождитесь остывания мотора до 40–50°C. Также отключите клемму аккумулятора: на некоторых версиях Логана датчик запитан напрямую от ЭБУ, и случайное замыкание контактов приведёт к ошибкам в системе.

Пятая проблема – повреждение резьбы при установке. Датчик вкручивается в алюминиевый корпус термостата или радиатора, и чрезмерное усилие приводит к срыву резьбы. Используйте динамометрический ключ: момент затяжки для датчика – 15–20 Н·м. Если резьба сорвана, потребуется установка ремонтной втулки или замена корпуса термостата.

Шестая ошибка – неучёт особенностей системы охлаждения. На Логанах с кондиционером вентилятор может включаться не только по сигналу датчика, но и при достижении давления в системе кондиционирования 16 бар. Если вентилятор работает постоянно, проверьте датчик давления фреона (артикул 8200779885) и его проводку.

Седьмая – отсутствие проверки после замены. После установки нового датчика запустите двигатель, дождитесь прогрева до 90°C и убедитесь, что вентилятор включается. Если этого не происходит, проверьте:

1. Наличие напряжения на разъёме датчика (должно быть 12В).
2. Целостность предохранителя и реле.
3. Отсутствие ошибок в ЭБУ (коды P0115–P0118 для датчика температуры, P0480–P0485 для цепи вентилятора).

При отсутствии напряжения на разъёме прозвоните проводку до монтажного блока: обрыв часто возникает в месте перехода через моторный щит.

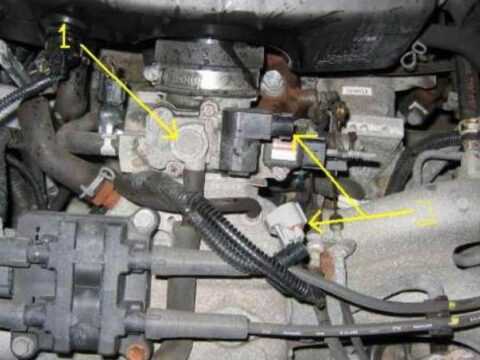

Какие признаки указывают на неисправность датчика вентилятора

Первый и наиболее очевидный симптом – отсутствие включения вентилятора при достижении критической температуры охлаждающей жидкости. На Рено Логан датчик активирует вентилятор при температуре около 92–97°C. Если стрелка температуры на приборной панели поднимается выше 100°C, а вентилятор молчит, проблема вероятнее всего в датчике или его цепи. Проверьте предохранитель F2 (30А) и реле в монтажном блоке, но если они исправны – датчик под подозрением.

Непрерывная работа вентилятора даже на холодном двигателе – второй характерный признак. Это указывает на замыкание контактов внутри датчика или повреждение проводки. В таком режиме вентилятор будет включаться сразу после поворота ключа зажигания, создавая лишний шум и расходуя заряд аккумулятора. Для диагностики отсоедините разъем датчика: если вентилятор перестанет работать – датчик неисправен.

Третий сигнал – запаздывающее включение вентилятора. Нормальный интервал срабатывания после достижения рабочей температуры составляет 5–10 секунд. Если вентилятор запускается с задержкой в 30 секунд и более, датчик теряет чувствительность или окислились его контакты. Очистка разъема и проверка сопротивления датчика мультиметром (должно быть ~200 Ом при 90°C) помогут подтвердить неисправность.

Перегрев двигателя в пробках при нормальной работе вентилятора на ходу – косвенный, но важный признак. Датчик может срабатывать только при высокой скорости потока воздуха через радиатор, игнорируя статичные условия. Это связано с трещинами в корпусе датчика или нарушением герметичности термоэлемента. Замените датчик, если после прогрева двигателя до 95°C вентилятор не включается на месте, но работает при движении.

Ошибки в бортовом компьютере с кодами DF002 (неисправность цепи датчика температуры) или DF044 (некорректный сигнал) прямо указывают на проблемы с датчиком вентилятора. Эти коды появляются при обрыве цепи, коротком замыкании или выходе датчика из строя. Сбросьте ошибки сканером, затем прогрейте двигатель: если коды появляются повторно – датчик требует замены.

Визуальные повреждения корпуса датчика – ржавчина, трещины или подтекания охлаждающей жидкости – однозначный повод для замены. Датчик расположен на корпусе термостата (для двигателей K7J/K7M) или на радиаторе (для K4M), где подвержен воздействию агрессивных сред. Даже микротрещины приводят к попаданию антифриза внутрь, что нарушает работу терморезистора.

Неравномерная работа вентилятора – включение рывками или на короткие промежутки – говорит о износе контактов датчика. Это характерно для автомобилей с пробегом свыше 100 000 км. Проверьте сопротивление датчика при разных температурах: скачки показаний мультиметра подтвердят неисправность. В таких случаях замена датчика – единственное надежное решение, ремонт нецелесообразен.
