Как обозначается источник питания на схеме

Источники переменного тока обозначаются синусоидой (~) или окружностью с волнистой линией внутри. При необходимости указания частоты рядом с символом проставляется значение в герцах (например, 50 Гц). Для трехфазных систем применяются три параллельные линии с угловым смещением 120°, а нейтраль обозначается буквой N. В импортных схемах часто встречается обозначение AC (alternating current) вместо синусоиды.

Батареи и аккумуляторы изображаются серией коротких и длинных параллельных линий, где количество пар соответствует числу элементов. Например, три пары линий обозначают батарею на 4,5 В (три элемента по 1,5 В). Для гальванических элементов используется символ в виде двух параллельных линий с разной длиной, а для литий-ионных – аналогичный, но с дополнительной маркировкой Li-ion. В цифровых схемах источники питания часто подписываются напрямую: +5V, +3.3V, –12V.

При проектировании схем важно соблюдать полярность и указывать номинальные значения напряжения и тока. Для импульсных источников питания (например, DC-DC преобразователей) применяется символ в виде прямоугольника с обозначением входного и выходного напряжения. В сложных схемах рекомендуется использовать цветовую дифференциацию: красный для положительного питания, синий – для отрицательного, зеленый – для заземления. Это снижает риск ошибок при монтаже и отладке.

Какие символы используются для обозначения батарей и аккумуляторов

На электрических схемах батареи и аккумуляторы обозначаются стандартными символами по ГОСТ 2.728-74 и международным стандартам IEC 60617. Основной символ – две параллельные линии разной длины: длинная линия (+) и короткая (–). Для многоэлементных батарей количество пар линий соответствует числу последовательно соединённых элементов. Например, три пары обозначают батарею из трёх гальванических ячеек.

В зарубежной документации (ANSI, IEEE) часто применяется символ с одной парой линий и указанием напряжения рядом, например, «9V» или «1.5V». Для аккумуляторов используют тот же базовый символ, но с дополнительной маркировкой: буквами «A» (аккумулятор) или «B» (батарея) внутри прямоугольника, если требуется подчеркнуть тип источника. В схемах с литий-ионными аккумуляторами иногда добавляют обозначение «Li-ion» или «LiPo» рядом с символом.

В цифровых схемах и микроконтроллерных устройствах часто встречается упрощённое обозначение – прямоугольник с надписью «VCC» или «VBAT», особенно если источник питания не является основным объектом схемы. Для батарей с защитой от перезаряда или встроенным контроллером заряда используют дополнительные символы: например, термодатчик обозначают буквой «T» в кружке рядом с основным символом.

Как правильно указывать полярность источников постоянного тока

Для интегральных стабилизаторов напряжения (например, LM7805) полярность указывается на входе и выходе: «IN+» и «IN−» для входа, «OUT+» и «OUT−» для выхода. На печатных платах полярность часто дублируется маркировкой на шелкографии или цветовой кодировкой: красный провод – «+», черный или синий – «−». Это правило распространяется на большинство промышленных устройств.

При обозначении полярности на принципиальных схемах важно соблюдать направление тока: от «+» к «−». Если источник подключается к нагрузке через разъемы или клеммы, полярность указывается на обоих концах соединения. Например, у разъема типа «банан» или клеммной колодки «+» и «−» наносятся рядом с соответствующими контактами.

В схемах с диодами и транзисторами полярность источника влияет на режим работы компонентов. Например, анод диода подключается к «+», катод – к «−». Нарушение полярности приводит к неправильной работе или повреждению устройства. Для защиты от обратной полярности используются диоды Шоттки или полевые транзисторы, которые также требуют четкого обозначения «+» и «−» на схеме.

В документации к электронным модулям (например, Arduino или Raspberry Pi) полярность питания указывается в технических характеристиках и на схемах подключения. Ошибка в полярности при подключении таких устройств часто приводит к выходу из строя микроконтроллеров или периферийных компонентов. Для проверки полярности перед подключением рекомендуется использовать мультиметр в режиме измерения постоянного напряжения.

Особенности маркировки блоков питания переменного напряжения

Блоки питания переменного напряжения (AC/DC) на схемах обозначаются символом трансформатора с дополнительными элементами, указывающими на преобразование и стабилизацию. Стандарт IEC 60617 предусматривает базовое обозначение в виде двух катушек с магнитопроводом, но для импульсных и линейных блоков добавляются специфические детали: диоды (для выпрямителя), конденсаторы (фильтрация) и микросхемы (стабилизация). Например, импульсный блок часто маркируется прямоугольником с обозначением ШИМ-контроллера (например, UC3843) и ключевым транзистором (MOSFET).

• Входное напряжение указывается в формате ~220V 50Hz или ~110V 60Hz рядом с первичной обмоткой трансформатора.
• Выходное напряжение и ток обозначаются на вторичной стороне: +5V 2A, ±12V 0.5A. Для многоканальных блоков используют разные линии с маркировкой каждого канала.
• Защитные элементы (предохранители, варисторы) отображаются отдельно с указанием номинала: F1 2A, RV1 275V.
• Для гальванической развязки применяют символ двойной линии между обмотками или надпись Isolation 1500V.

При проектировании схем с блоками AC/DC критически важно соблюдать последовательность маркировки: вход → преобразование → выход. Для импульсных блоков обязательно указывать частоту преобразования (например, 100kHz) и тип топологии (flyback, forward). В документации к микросхемам стабилизаторов (LM7805, LM2596) приводятся типовые схемы включения – их обозначения на принципиальных схемах должны точно соответствовать datasheet. Ошибки в маркировке (например, перепутанные полярности или неверные номиналы) приводят к выходу из строя оборудования или нарушению электробезопасности.

Где размещать обозначения источников питания на принципиальных схемах

Обозначения источников питания располагают в верхней части схемы, если схема выполнена в вертикальной ориентации, или слева – при горизонтальной. Это упрощает чтение, так как ток традиционно течёт сверху вниз или слева направо. Для многослойных схем с разными напряжениями (+5 В, +12 В, -5 В) источники группируют по уровням: положительные – выше нулевой шины, отрицательные – ниже. Исключение – схемы с двуполярным питанием, где «+» и «−» размещают симметрично относительно общей точки (GND).

В сложных схемах с несколькими источниками (например, микроконтроллер + периферия) каждый источник подписывают рядом с соответствующим блоком. Если блок потребляет ток от разных напряжений, обозначения дублируют: «+3.3V» у микросхемы памяти, «+5V» у интерфейсных цепей. При использовании стабилизаторов (LDO, DC-DC) входное и выходное напряжения указывают отдельно, соединяя их линией с обозначением регулятора. Для импульсных источников рядом с символом добавляют частоту преобразования (например, «100 кГц»).

Шины питания обозначают горизонтальными или вертикальными линиями с указанием напряжения и полярности. Для экономии места используют сокращения: «VCC» для положительного питания цифровых схем, «VEE» – для отрицательного аналоговых, «VSS» – для общей шины. В схемах с гальванической развязкой (оптроны, трансформаторы) источники питания изолированных цепей выделяют отдельно, подписывая их как «VISO» или «VSEC». При наличии защитных элементов (предохранители, диоды) обозначение источника размещают до них, а после – указывают фактическое напряжение на нагрузке.

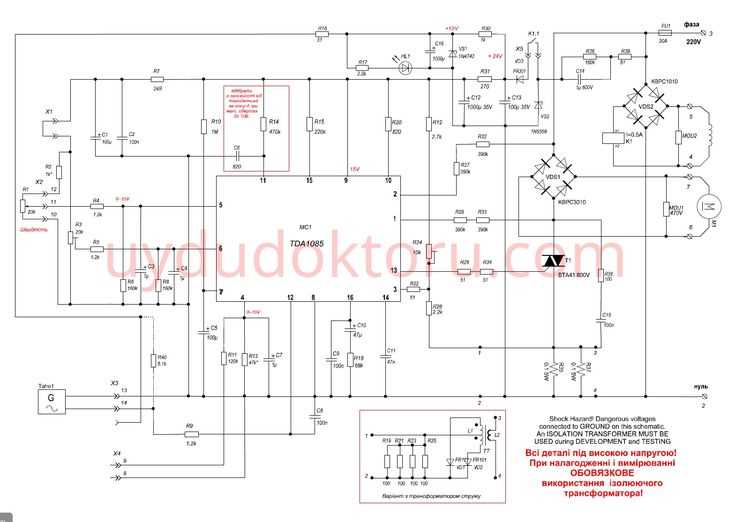

Как отличать основные и резервные источники питания в документации

В электрических схемах основные и резервные источники питания маркируются разными условными обозначениями. Основной источник чаще всего обозначается символом G (generator) или PS (power supply) с индексом 1, например, G1 или PS1. Резервный источник получает индекс 2 или букву B (backup), как в G2 или BPS. В зарубежной документации встречаются обозначения Main и Backup рядом с графическими символами.

В текстовых спецификациях и перечнях элементов резервные источники выделяются дополнительными атрибутами. Например, в графе «Назначение» указывается «Резервный источник питания для цепи управления», а в графе «Примечание» – «Активируется при падении напряжения на G1 ниже 20 В». В отечественной документации используется термин «дублирующий источник» с указанием порога переключения, например, «Дублирующий ИП, Uвх ≤ 190 В».

На принципиальных схемах резервные источники подключаются через переключающие устройства: реле, контакторы или полупроводниковые ключи. Основной источник изображается сплошной линией, резервный – пунктирной или штрихпунктирной. В схемах с автоматическим переключением (ATS) рядом с контактами указывается логика срабатывания, например, K1: 1-2 при U_G1 < 220 В. Для ручного переключения применяются переключатели с маркировкой SA и положениями 1 (основной) и 2 (резервный).

В проектной документации резервные источники описываются в разделе «Система электроснабжения» или «Надежность питания». В таблицах нагрузок резервные источники выделяются цветом (обычно желтым или оранжевым) или отдельной колонкой с заголовком «Резерв, кВт». В однолинейных схемах резервные линии обозначаются двойной стрелкой или надписью Рез. рядом с кабелем. Для аккумуляторных батарей указывается емкость и время автономной работы, например, «АКБ 12 В, 100 А·ч, 2 ч».

В эксплуатационной документации алгоритмы переключения между источниками приводятся в виде блок-схем или таблиц состояний. Например:

Для дизель-генераторов указывается время запуска (обычно 10–30 с) и условия активации, например, «Запуск при пропадании напряжения на вводе 1 более 5 с».

В чертежах расположения оборудования резервные источники размещаются в отдельных помещениях или шкафах с маркировкой РИП (резервный источник питания). На дверях шкафов наносятся предупреждающие знаки по ГОСТ Р 12.4.026-2015, например, «Осторожно! Резервное питание». В схемах заземления резервные источники подключаются к отдельному контуру с сопротивлением не более 4 Ом, что отражается в пояснительной записке с указанием точки подключения, например, «Заземление G2 – контур КЗ-2».

Типичные ошибки при обозначении источников и способы их избежать

Другая ошибка – смешение обозначений источников переменного и постоянного тока. На схемах переменный ток обозначается синусоидой (ГОСТ 2.721-74), а постоянный – прямой линией с полярностью. Нередко разработчики используют символ батареи для обозначения сетевого питания, что вводит в заблуждение. Для сетевых источников применяйте символ трансформатора или выпрямителя, а батареи – только для автономных устройств.

Неправильное указание номинального напряжения встречается в 30% схем, особенно среди начинающих инженеров. Часто напряжение указывается без единиц измерения (например, «5» вместо «5 В») или с ошибками в кратных приставках («1000 мВ» вместо «1 В»). В таблице ниже приведены корректные обозначения:

Отсутствие обозначения заземления или его неверное использование – критическая ошибка. Заземление обозначается тремя горизонтальными линиями разной длины (ГОСТ 2.721-74), а не символом батареи или произвольной точкой. В схемах с несколькими источниками питания заземление должно быть единым для всей цепи, иначе возникают паразитные токи. Для цифровых и аналоговых цепей используйте раздельные земли, но обязательно соединяйте их в одной точке.

Использование устаревших или нестандартных символов усложняет чтение схем. Например, некоторые разработчики рисуют батарею как две параллельные линии с «+» и «−», хотя по ГОСТ 2.742-68 она обозначается чередующимися длинными и короткими линиями. В международных проектах применяйте символы по IEC 60617, чтобы избежать разночтений. Всегда сверяйтесь с актуальными стандартами перед выпуском документации.

Недостаточная детализация источников питания в сложных схемах приводит к ошибкам при сборке. Если схема содержит несколько напряжений (например, 5 В, 3,3 В и 12 В), каждый источник должен быть подписан с указанием номинала и назначения (например, «VCC_5V», «VCC_3V3»). Для импульсных источников добавляйте частоту преобразования. В схемах с гальванической развязкой обозначайте изолированные участки отдельно, чтобы исключить короткие замыкания.
