Фотодиод и светодиод в чем разница

Светодиод и фотодиод – это полупроводниковые приборы, но работают они в противоположных направлениях. Светодиод преобразует электрический ток в свет: при подаче напряжения электроны переходят на более низкий энергетический уровень, излучая фотоны. Типичный светодиод потребляет от 2 до 20 мА при напряжении 1,8–3,3 В, а его яркость зависит от тока. Например, белый светодиод мощностью 1 Вт выдаёт около 100 люмен.

Фотодиод, напротив, генерирует ток при попадании света на его p-n-переход. Чем интенсивнее освещение, тем больше ток – от единиц наноампер в темноте до сотен микроампер при ярком свете. Чувствительность фотодиода зависит от длины волны: кремниевые работают в диапазоне 400–1100 нм, а InGaAs – до 1700 нм. Для точных измерений используют режим обратного смещения, где темновой ток не превышает 1–10 нА.

Ключевое отличие – направление преобразования энергии. Светодиод – это источник света, фотодиод – датчик. Если светодиод подключить к источнику питания, он загорится; фотодиод при таком же подключении просто сгорит. Для проверки светодиода достаточно мультиметра в режиме прозвонки (он должен слабо светиться), а фотодиод тестируют, измеряя ток при освещении лазерной указкой или солнечным светом.

Выбирайте светодиод для индикации или освещения: например, WS2812B для адресной RGB-подсветки или Cree XHP70 для мощных фонарей. Фотодиод нужен для детектирования света: BPW34 в бытовых датчиках освещённости или PIN-диоды в оптоволоконных линиях связи. Не путайте их – даже внешне похожие корпуса (например, 5-мм пластиковые) скрывают принципиально разные схемы включения.

Как работают светодиоды и фотодиоды изнутри

Светодиод (LED) преобразует электрический ток в свет за счёт движения электронов в полупроводниковом материале. В его основе – p-n-переход: слой с избытком электронов (n-тип) и слой с их недостатком, или «дырками» (p-тип). При подаче напряжения электроны переходят из n-области в p-область, где рекомбинируют с дырками, высвобождая энергию в виде фотонов. Длина волны излучаемого света зависит от ширины запрещённой зоны полупроводника: например, арсенид галлия (GaAs) даёт инфракрасное излучение, а нитрид галлия (GaN) – синий свет.

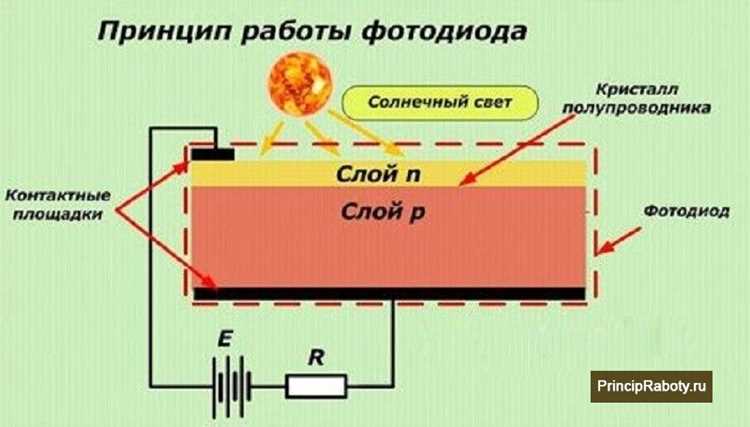

Фотодиод работает наоборот: поглощает фотоны и генерирует электрический ток. В его структуре тоже есть p-n-переход, но при освещении фотоны выбивают электроны из валентной зоны, создавая пары электрон-дырка. Под действием внутреннего электрического поля перехода эти носители заряда разделяются: электроны уходят в n-область, дырки – в p-область, формируя фототок. Для повышения чувствительности используют PIN-структуру с дополнительным слоем собственного полупроводника (i-область), расширяющим зону поглощения света.

Ключевое отличие в режимах работы: светодиод требует прямого смещения (плюс на анод, минус на катод), чтобы ток свободно протекал через переход. Фотодиод, напротив, чаще работает в режиме обратного смещения (минус на анод, плюс на катод) – это увеличивает ширину обеднённой зоны, снижая темновой ток и повышая чувствительность. В фотовольтаическом режиме (без внешнего напряжения) фотодиод сам генерирует ЭДС, как солнечная батарея, но с меньшей эффективностью.

Материалы для светодиодов подбирают под нужный спектр: красные и жёлтые LED делают на основе AlGaInP, синие и зелёные – на GaN с добавками индия. Фотодиоды используют кремний (Si) для видимого и ближнего ИК-диапазона (400–1100 нм), германий (Ge) или InGaAs для длинноволнового ИК (до 1700 нм). Для УФ-диапазона применяют карбид кремния (SiC) или алмазные плёнки. Температурная стабильность критична: у кремниевых фотодиодов чувствительность падает на 0,1–0,5% на каждый градус Цельсия выше 25°C.

Конструкция светодиода оптимизирована для максимального выхода света: рефлекторы, линзы и прозрачные корпуса (например, эпоксидные) направляют излучение наружу. В фотодиодах важна площадь активной области – чем она больше, тем выше чувствительность, но медленнее отклик. Для быстродействия (до наносекунд) используют малые площади (менее 1 мм²) и обратное смещение до 20–30 В. Шум фотодиода зависит от темнового тока: у кремниевых приборов он составляет 1–10 нА, у германиевых – до 1 мкА при комнатной температуре.

Применение диктует выбор: светодиоды с высокой яркостью (до 100 лм/Вт) используют в освещении, а маломощные (0,1–10 мВт) – в индикации. Фотодиоды с низким уровнем шума (например, лавинные) подходят для оптоволоконных линий связи, где требуется детектирование слабых сигналов. Для точных измерений освещённости выбирают фотодиоды с линейной характеристикой в широком динамическом диапазоне (до 120 дБ). В обоих случаях важно учитывать спектральную чувствительность: максимум для кремниевых фотодиодов – около 900 нм, для человеческого глаза – 555 нм.

В каких устройствах используют светодиоды, а в каких фотодиоды

Светодиоды – основа современной светотехники. В смартфонах они служат вспышками камер (например, в iPhone 15 Pro с тройной LED-системой), подсветкой экранов и индикаторами зарядки. В автомобилях светодиоды применяют в фарах (адаптивный свет Audi Matrix LED), дневных ходовых огнях и салонном освещении. Медицинские приборы используют их для фотодинамической терапии (лечение акне лазером на 405 нм) и пульсоксиметров. В промышленности светодиоды работают в УФ-стерилизаторах (например, Philips TUV PL-L 36W) и системах машинного зрения для сортировки продуктов.

Фотодиоды незаменимы в устройствах, где нужно уловить свет. В оптоволоконных сетях они преобразуют оптические сигналы в электрические (приёмники SFP-модулей на скоростях до 400 Гбит/с). В медицинских томографах (КТ и ПЭТ) фотодиоды регистрируют рентгеновское излучение, преобразуя его в цифровые данные. Пульты ДУ телевизоров (например, ИК-фотодиоды TSOP38238) принимают сигналы на 38 кГц, а в датчиках движения (PIR-сенсоры) они фиксируют ИК-излучение тела. В астрономии фотодиоды используют в спектрометрах для анализа света звёзд (например, в телескопе Hubble).

Светодиоды доминируют в энергоэффективном освещении: уличные фонари (модели с датчиками движения на 50 000 часов работы), фитолампы для растений (спектр 660/450 нм для фотосинтеза) и прожекторы для стадионов (освещение FIFA-класса на 100 000 люкс). В быту – это RGB-подсветка умных домов (Philips Hue) и миниатюрные индикаторы на материнских платах (например, ASUS ROG Strix с адресными светодиодами Aura Sync).

Фотодиоды критичны для систем безопасности: лазерные дальномеры (точность до 1 мм на расстоянии 100 м), датчики дыма (оптические пары с ИК-светодиодом и фотодиодом) и сканеры штрих-кодов (например, Zebra DS2208 с разрешением 640×480 пикселей). В робототехнике они обеспечивают работу лидаров (Velodyne HDL-64E с 64 фотодиодами для 3D-картографии) и датчиков приближения (iPhone Face ID с ИК-проектором и фотодиодной матрицей). В научных приборах – это детекторы частиц (фотодиоды в Большом адронном коллайдере) и анализаторы газов (спектроскопия на основе поглощения света).

Почему светодиод светит, а фотодиод нет

Светодиод излучает свет благодаря рекомбинации электронов и дырок в полупроводниковом p-n-переходе при подаче прямого напряжения. Энергия, высвобождаемая при этом процессе, преобразуется в фотоны – частицы света. Длина волны излучения зависит от ширины запрещённой зоны материала: например, арсенид галлия (GaAs) даёт инфракрасное свечение (~940 нм), а нитрид галлия (GaN) – синее (~450 нм). Для повышения эффективности кристалл помещают в отражающую линзу, а легирование примесями (например, фосфором) позволяет смещать спектр в нужный диапазон.

Фотодиод работает в обратном режиме: при попадании света на p-n-переход генерируются электронно-дырочные пары, создающие фототок. Без внешнего освещения ток практически отсутствует – прибор не излучает, а лишь регистрирует свет. Чувствительность фотодиода зависит от материала: кремниевые (Si) детектируют видимый и ближний ИК-диапазон (400–1100 нм), германиевые (Ge) – до 1800 нм, а InGaAs – до 2600 нм. Для подавления темнового тока используют обратное смещение, а антиотражающие покрытия увеличивают квантовую эффективность до 90%.

Как проверить светодиод и фотодиод мультиметром

Проверка светодиода мультиметром начинается с установки режима «прозвонка диодов» (символ диода на переключателе). Красный щуп подключите к аноду (длинная ножка), чёрный – к катоду (короткая ножка или срез на корпусе). Исправный светодиод засветится тусклым светом. Если свечения нет, поменяйте щупы местами – при обратном включении светодиод не должен реагировать. Отсутствие реакции в обоих случаях указывает на неисправность.

Для проверки яркости или цвета свечения используйте режим измерения постоянного напряжения (DCV) на пределе 2–20 В. Подключите светодиод к источнику питания через резистор (220–1000 Ом) и измерьте падение напряжения на нём. Типичные значения: 1,8–2,2 В для красных, 3,0–3,6 В для синих и белых. Превышение этих значений говорит о деградации кристалла.

Фотодиод проверяется в режиме измерения сопротивления (Ω) или тока (DCA). В темноте сопротивление фотодиода должно быть высоким (сотни кОм – МОм), при освещении – резко падать до единиц кОм. Для проверки тока переведите мультиметр в режим DCA на предел 200 мкА. Подключите красный щуп к аноду, чёрный – к катоду. При освещении фотодиода ток должен увеличиваться пропорционально яркости.

Если мультиметр не поддерживает режим прозвонки диодов, используйте батарейку 9 В и резистор 1 кОм. Подключите светодиод через резистор к батарейке: свечение подтвердит исправность. Для фотодиода соберите схему с источником питания 5 В, резистором 10 кОм и мультиметром в режиме измерения напряжения. Освещение фотодиода вызовет изменение напряжения на резисторе.

При проверке SMD-светодиодов используйте щупы с тонкими иглами или переходники. Коснитесь анода и катода напрямую, избегая замыкания соседних контактов. Для фотодиодов в корпусах с линзой направьте свет от фонарика под углом 30–45° – это повысит чувствительность измерений.

Некоторые мультиметры имеют режим проверки транзисторов (hFE). Вставьте светодиод в гнездо для транзисторов: анод в отверстие «C» (коллектор), катод в «E» (эмиттер). При подаче питания светодиод должен светиться. Для фотодиодов этот метод не подходит из-за низкого тока.

Запомните: светодиод – это источник света, фотодиод – датчик. Первый проверяется на свечение, второй – на изменение параметров под воздействием света. Всегда сверяйтесь с datasheet для точных значений напряжения и тока, особенно для ИК- и УФ-диодов.

Можно ли заменить светодиод фотодиодом и наоборот

Светодиод и фотодиод – принципиально разные приборы, несмотря на схожую полупроводниковую структуру. Светодиод преобразует электрический ток в свет, а фотодиод – наоборот, свет в электрический сигнал. Замена одного другим невозможна без изменения схемы и функционала устройства. Например, если в индикаторе заменить светодиод фотодиодом, он просто не будет светиться, так как фотодиод не генерирует излучение.

Основные различия, делающие замену бессмысленной:

• Полярность подключения: светодиод работает при прямом смещении (анод к «+»), фотодиод – при обратном (катод к «+»).
• Ток потребления: светодиоду требуется 5–20 мА для свечения, фотодиод генерирует микроамперы при освещении.
• Спектральная чувствительность: фотодиоды оптимизированы под определённые длины волн (например, кремниевые – 400–1100 нм), светодиоды излучают узкий диапазон (красный – 620–650 нм).

В редких случаях фотодиод может использоваться как маломощный светодиод, но с крайне низкой эффективностью. Например, при подаче прямого тока на фотодиод он излучает слабый свет в инфракрасном диапазоне, но яркость будет в сотни раз ниже, чем у специализированного ИК-светодиода. Для задач индикации или передачи данных такая замена неприемлема.

Обратная ситуация – использование светодиода как фотодиода – тоже возможна, но с ограничениями. Светодиод способен детектировать свет в узком диапазоне, близком к его излучаемой длине волны. Например, красный светодиод (630 нм) будет реагировать только на красный свет, игнорируя синий или зелёный. Чувствительность при этом в 10–100 раз ниже, чем у фотодиода. Такое решение применимо лишь в простых датчиках освещённости или оптопарах с низкими требованиями.

Какие параметры важны при выборе светодиода и фотодиода

Для светодиода ключевой параметр – длина волны излучения. Она измеряется в нанометрах (нм) и определяет цвет света: 450–495 нм – синий, 500–570 нм – зелёный, 620–750 нм – красный. В инфракрасных светодиодах диапазон составляет 700–1000 нм. При выборе учитывайте цель применения: для подсветки дисплеев оптимальны 460–470 нм (синий) или 525 нм (зелёный), а для систем ночного видения – 850–940 нм.

Сила света (в канделах, кд) или световой поток (в люменах, лм) критичны для яркости. Например, светодиоды мощностью 1 Вт обычно выдают 60–100 лм, а сверхъяркие модели – до 300 лм. Для индикации достаточно 1–10 мкд, а для освещения – от 10 кд. Угол излучения (15–120°) влияет на равномерность: узкий угол (15–30°) подходит для фокусировки, широкий (90–120°) – для рассеянного света.

У фотодиода важнейший параметр – спектральная чувствительность. Она показывает, на каких длинах волн прибор эффективно преобразует свет в ток. Например, кремниевые фотодиоды максимально чувствительны к 800–900 нм, а InGaAs – к 1000–1700 нм. Для работы с видимым светом выбирайте модели с пиком на 550–650 нм. Проверяйте график чувствительности: отклонение даже на 50 нм может снизить эффективность на 30–50%.

Темновой ток (ток утечки в отсутствие света) и чувствительность (А/Вт) определяют точность. Темновой ток кремниевых фотодиодов – 1–10 нА, у германиевых – до 1 мкА. Чем ниже этот показатель, тем лучше для слабых сигналов. Чувствительность в 0,5–0,8 А/Вт подходит для большинства задач, но для прецизионных измерений (например, в спектрометрах) требуются значения 0,9–1,1 А/Вт. Учитывайте также время отклика: для высокоскоростных систем (100 МГц+) нужны фотодиоды с временем нарастания менее 10 нс.

Для светодиодов важен рабочий ток и прямое напряжение. Стандартные модели работают при 20 мА, мощные – при 350–1000 мА. Прямое напряжение зависит от материала: 1,8–2,2 В для красных, 3,0–3,6 В для синих и белых. Превышение тока на 20% сокращает срок службы в 2–3 раза. Для фотодиодов критично обратное напряжение: 5–30 В для стандартных, до 100 В для высоковольтных. Превышение приводит к пробою.

Температурные характеристики влияют на стабильность. Светодиоды теряют яркость на 0,5–1% на каждый градус выше 25°C. Для фотодиодов температурный дрейф темнового тока составляет 5–10%/°C. В условиях перепада температур (от -40 до +85°C) выбирайте модели с термокомпенсацией или встроенными термисторами. Для уличных применений проверяйте диапазон рабочих температур: промышленные светодиоды выдерживают -55 до +125°C, а фотодиоды – до +150°C.
