Система антиблокировки тормозов (АБС) на Lada Priora устанавливалась не на все модификации. Если вы покупаете подержанный автомобиль или просто хотите проверить комплектацию, внешний осмотр поможет выявить ключевые признаки наличия системы. Начните с проверки колесных датчиков – на ступицах передних и задних колес должны быть установлены индуктивные датчики с проводами, подключенными к жгуту проводки. На моделях без АБС эти элементы отсутствуют.
Обратите внимание на тормозные механизмы. На автомобилях с АБС на суппортах передних колес часто встречаются дополнительные кронштейны для крепления датчиков. Также проверьте наличие блока управления АБС – он расположен под капотом, рядом с главным тормозным цилиндром или на правом лонжероне. На корпусе блока обычно есть маркировка «ABS» или «Bosch» (для систем Bosch 8.0 или 9.0).
Еще один способ – осмотреть тормозные трубки. На Приорах с АБС от главного тормозного цилиндра идут четыре отдельные магистрали (по одной на каждое колесо), тогда как на машинах без системы – только две. Также проверьте наличие диагностического разъема OBD-II – на автомобилях с АБС он поддерживает считывание ошибок системы через сканер.
Если внешний осмотр не дал однозначного ответа, загляните в паспорт транспортного средства (ПТС). В графе «Комплектация» должна быть указана система АБС. Альтернативный вариант – проверить VIN-код на официальном сайте АвтоВАЗа или через специализированные сервисы. Для моделей 2007–2018 годов наличие АБС часто коррелирует с комплектациями «Норма» и выше.
Какие датчики на колесах указывают на наличие АБС
Наличие АБС на Lada Priora определяют по индуктивным датчикам скорости колес, установленным на каждом из четырех ступичных подшипников. Датчик представляет собой цилиндрический корпус диаметром ~12 мм с разъемом на конце провода (обычно двухконтактным, черного или серого цвета). На ступице рядом с зубчатым ротором (импульсным кольцом) виден металлический наконечник датчика – он должен находиться на расстоянии 0,3–1,2 мм от зубцов. Если на всех колесах присутствуют такие элементы, АБС установлена.
Проверьте проводку: жгуты от датчиков идут к блоку управления АБС (расположен под капотом, слева от аккумулятора). На разъемах датчиков не должно быть коррозии или повреждений изоляции. При отсутствии хотя бы одного датчика или его проводки система работать не будет – даже если блок управления присутствует.
Как проверить тормозные диски и суппорты на признаки АБС
Суппорты на автомобилях с АБС могут иметь дополнительные крепления для проводки датчика. Обратите внимание на заднюю часть суппорта: если там закреплён жгут проводов в защитной гофре, зафиксированный пластиковыми хомутами или металлическими скобами, это указывает на наличие системы. На суппортах без АБС провода отсутствуют полностью.
Тормозные диски с АБС иногда имеют небольшое отверстие или паз на рабочей поверхности – это технологическое углубление для взаимодействия с датчиком. Оно не влияет на эффективность торможения, но служит косвенным признаком. На дисках без АБС таких особенностей нет, поверхность гладкая или с равномерными вентиляционными каналами.
Проверьте ступицу колеса: на моделях с АБС на ней установлено зубчатое кольцо (импульсное кольцо), закрытое пластиковым или металлическим кожухом. Оно вращается вместе с колесом и считывается датчиком. Без АБС ступица выглядит монолитной, без дополнительных элементов. Кольцо может быть скрыто под пыльником, поэтому потребуется частично демонтировать колесо для осмотра.
Если на суппорте или диске обнаружены следы герметика вокруг датчика или проводов, это подтверждает наличие АБС. Герметик предотвращает попадание влаги и грязи в разъёмы. На автомобилях без системы такие следы отсутствуют, а тормозные механизмы выглядят более лаконично.
Где искать проводку и разъемы, связанные с системой АБС
На автомобилях Lada Priora блок управления АБС расположен под капотом, в левой части моторного отсека, рядом с бачком омывателя. К нему подходит жгут проводов с характерным разъемом на 32 контакта (белый или серый пластиковый корпус). Проводка от блока идет к датчикам колес и насосу, поэтому искать ее следует по следующим маршрутам:
- Передний левый датчик: провод идет вдоль левого лонжерона, затем через брызговик к ступице. Разъем – двухконтактный, черного цвета, закреплен на стойке амортизатора.
- Передний правый датчик: аналогично левому, но провод проложен по правому лонжерону. Разъем идентичен.
- Задние датчики: проводка тянется вдоль заднего моста, разъемы расположены возле ступиц. На моделях с барабанными тормозами разъемы могут быть скрыты под защитными кожухами.
Основной жгут АБС проходит под днищем автомобиля, закрепленный пластиковыми хомутами к кузову. На участке между салоном и задней частью кузова он защищен гофрированной трубкой. Если система не работает, проверьте целостность проводов в местах перегибов – особенно у задних арок и в районе топливного бака.
Разъем насоса АБС (если установлен) находится рядом с блоком управления. Это круглый трехконтактный разъем с проводами красного, черного и желтого цветов. Насос расположен под бачком омывателя, его проводка короткая и редко повреждается, но контакты могут окисляться.
В салоне сигнал от блока АБС передается на комбинацию приборов через отдельный провод (обычно оранжевый с черной полосой). Он идет от блока под капотом через монтажный блок (предохранитель F21 на 10А) и подключается к 29-му контакту белого разъема комбинации. Если лампа АБС не гаснет, прозвоните этот провод от блока до приборки.

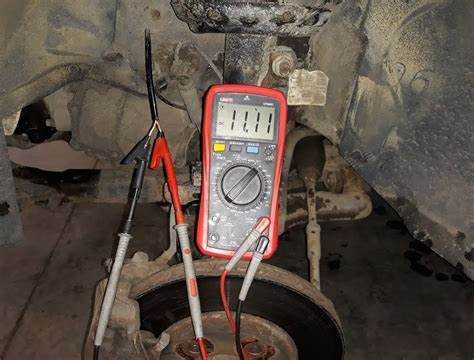

Для диагностики используйте мультиметр: сопротивление датчиков должно быть в пределах 1–1,5 кОм, а напряжение на разъеме блока при включенном зажигании – 12 В. Проверяйте не только провода, но и зазоры между датчиками и задающими кольцами на ступицах (0,3–1,2 мм).
Какие надписи на кузове или деталях подтверждают АБС
На автомобилях Lada Priora с системой АБС производитель наносит маркировку на тормозных трубках и шлангах. Ищите надпись «ABS» или «ATE» (производитель тормозных компонентов) на металлических трубках, соединяющих тормозные механизмы с главным цилиндром. Эти обозначения часто гравируются или выбиваются на фитингах.
Под капотом, на главном тормозном цилиндре, может присутствовать наклейка с указанием типа системы. На моделях с АБС встречается надпись «ABS» или «Bosch 8.0» (для ранних версий) либо «Bosch 9.0» (для рестайлинговых Приор). Эти данные расположены на пластиковой крышке бачка тормозной жидкости или рядом с ним.
На задней части кузова, в районе крепления задних тормозных шлангов, иногда наносится маркировка «ABS» белой краской. Проверьте внутреннюю сторону арок задних колёс – надпись может быть частично скрыта грязью, но различима при осмотре с фонариком.
На блоке управления АБС, расположенном под капотом (обычно возле аккумулятора), присутствует заводская табличка с серийным номером и обозначением системы. На ней указано «Bosch ABS» или «Continental Teves» – это ключевые производители для Приоры. Номер блока начинается с «2170-3538320» для версий с АБС.
На колёсных датчиках АБС (расположены у ступиц) часто встречаются надписи «ABS» или «Bosch» на пластиковом корпусе. Датчики передних колёс маркируются чаще, чем задние. Осмотрите проводку – на проводах датчиков может быть нанесено «ABS» или «Sensor».
В салоне, на панели приборов, при включении зажигания загорается индикатор «ABS» на несколько секунд. Если лампа не гаснет или отсутствует, это не всегда означает отсутствие системы – проверьте предохранитель F3 (15А) в монтажном блоке. Надпись «ABS» на комбинации приборов подтверждает наличие системы.
На шильдике VIN, расположенном на правой центральной стойке кузова (со стороны передней двери), в 10-м символе кода зашифрован год выпуска. Модели после 2011 года чаще оснащались АБС, но точный ответ даёт 4-й символ – если это «B» или «C», система установлена. Для проверки расшифруйте VIN через официальные сервисы Lada.
На тормозных дисках или суппортах иногда встречаются надписи «ATE Power Disc» или «Lucas» – это производители компонентов, совместимых с АБС. На задних барабанах с АБС может быть выбито «ABS» или «Bosch» на металлической поверхности. Осмотрите детали при снятом колесе – надписи часто расположены на нерабочей части диска.
Как отличить блок управления АБС от обычного блока предохранителей
Внешне блок управления АБС представляет собой металлический или пластиковый корпус с несколькими электрическими разъемами (обычно 2–4 штуки). На крышке или корпусе часто нанесена маркировка: «ABS», «Bosch» (или другой производитель), а также каталожный номер, например, 2170-3538010. Блок предохранителей, напротив, имеет прозрачные или цветные вставки с обозначениями амперов и функций (F1, F2 и т. д.).
Разъемы блока АБС отличаются по форме и количеству контактов. На Приоре чаще всего встречаются 35-контактный разъем (для старых версий) или два 25-контактных (для новых). В таблице ниже приведены ключевые отличия:
| Характеристика | Блок управления АБС | Блок предохранителей |
|---|---|---|
| Расположение | Под капотом, у левого крыла | В салоне, слева от руля |
| Корпус | Металл/пластик, герметичный | Пластик, открытый доступ |
| Разъемы | 2–4 многоконтактных (25–35 пин) | Отсутствуют или 1–2 малых разъема |
| Маркировка | «ABS», каталожный номер | Номиналы предохранителей (10А, 15А и т. д.) |
Если на блоке есть датчик давления тормозной жидкости (небольшой цилиндрический элемент с проводом), это точно блок АБС. В предохранительном блоке таких элементов нет. Также обратите внимание на провода: у блока АБС они толще (сечение 1,5–2,5 мм²) и идут к колесным датчикам, гидроблоку и ЭБУ двигателя.
Для проверки можно отсоединить разъемы. На блоке АБС при включенном зажигании мультиметр покажет напряжение 12 В на контактах питания (обычно 1 и 25 в 25-контактном разъеме). В блоке предохранителей напряжение будет только на входных клеммах, а не на самих предохранителях в рабочем состоянии.
Еще один признак – наличие реле. В блоке предохранителей Приоры их несколько (например, реле стартера, бензонасоса), а в блоке АБС реле нет вообще. Если вы видите плату с микросхемами или транзисторами под прозрачной крышкой – это блок управления, а не предохранитель.
При сомнениях сверьтесь с электросхемой. В документации блок АБС обозначен как «Модуль ABS» или «Гидроблок», а предохранительный блок – как «Монтажный блок» или «Блок реле и предохранителей». На Приоре с АБС в монтажном блоке салона будет отдельный предохранитель F28 (10А) для системы.
Не пытайтесь разбирать блок АБС без необходимости – он герметичен и чувствителен к влаге. Если требуется диагностика, подключите сканер через диагностический разъем OBD-II и считайте ошибки. Блок предохранителей, напротив, легко разбирается для замены элементов.
Какие изменения в тормозной системе видны при отсутствии АБС
На автомобилях Lada Priora без АБС тормозная система имеет ряд характерных отличий, заметных при визуальном осмотре. В первую очередь отсутствует блок управления АБС – металлический модуль с подключенными тормозными трубками, обычно расположенный в моторном отсеке рядом с главным тормозным цилиндром. Вместо четырех датчиков частоты вращения колес (по одному на каждое колесо) на ступицах видны заглушки или пустые посадочные места. Тормозные магистрали идут напрямую от главного цилиндра к колесным цилиндрам без дополнительных разветвлений к блоку АБС.
Еще один явный признак – конструкция тормозных механизмов задних колес. На Приорах без АБС устанавливаются барабанные тормоза с механическим регулятором тормозных усилий (колдуном), расположенным на задней балке. На машинах с АБС этот элемент отсутствует, а его функции выполняет электронная система. Также на суппортах передних колес нет кронштейнов для крепления датчиков АБС, а сами суппорты могут иметь упрощенную конструкцию без дополнительных отверстий под проводку.
- Тормозные диски: на версиях без АБС часто устанавливаются диски без перфорации или насечек, так как система не требует интенсивного охлаждения при экстренном торможении.
- Тормозные шланги: отсутствуют дополнительные шланги, соединяющие блок АБС с колесными цилиндрами.
- Электропроводка: в жгутах проводов нет разъемов для подключения датчиков АБС и блока управления.
При диагностике обратите внимание на маркировку деталей. На суппортах, ступицах и тормозных дисках Приоры без АБС часто встречаются артикулы, начинающиеся с «2170-35…», тогда как для версий с АБС используются детали с индексом «2170-3502…» или аналогичным. Проверка VIN-кода также поможет подтвердить комплектацию: в 6-м символе для машин без АБС обычно стоит «0», а с АБС – «1» или «2».
