Трехфазная сеть с напряжением 380 В и током 32 А – стандартное решение для промышленных установок, электродвигателей и мощного оборудования. Точный расчет мощности в таких условиях критичен для выбора кабелей, автоматических выключателей и защиты от перегрузок. Формула для расчета активной мощности в трехфазной сети: P = √3 × U × I × cosφ, где U – линейное напряжение (380 В), I – ток (32 А), а cosφ – коэффициент мощности.
При cosφ = 0,8 (типичное значение для асинхронных двигателей) мощность составит: √3 × 380 × 32 × 0,8 ≈ 16,8 кВт. Если нагрузка чисто активная (cosφ = 1), результат увеличится до 21 кВт. Эти значения определяют предельные параметры оборудования: сечение кабеля должно быть не менее 6 мм² (медь) или 10 мм² (алюминий), а автоматический выключатель – на 32 А с характеристикой C или D.
Для индуктивных нагрузок (двигатели, трансформаторы) обязателен учет реактивной мощности. Полная мощность S рассчитывается как S = √3 × U × I ≈ 21 кВА. Превышение этих значений ведет к перегреву проводки и срабатыванию защиты. При подключении оборудования проверяйте фактический cosφ по паспортным данным – отклонение даже на 0,1 изменяет расчетную мощность на 1–2 кВт.
В сетях с несимметричной нагрузкой дополнительно контролируйте ток в каждой фазе. Допустимое отклонение – не более 10% от номинала (32 А). Для точного измерения используйте трехфазные анализаторы качества электроэнергии. При проектировании систем учитывайте пусковые токи двигателей, которые могут в 5–7 раз превышать номинальные, требуя применения устройств плавного пуска или частотных преобразователей.

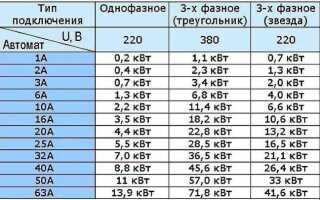

Формула для определения мощности в трехфазной сети

Мощность в трехфазной сети рассчитывается по формуле P = √3 × U × I × cosφ, где P – активная мощность в ваттах, U – линейное напряжение (380 В), I – ток (32 А), а cosφ – коэффициент мощности. Для точного расчета необходимо знать значение cosφ, которое зависит от типа нагрузки: для резистивных устройств (нагреватели, лампы накаливания) он равен 1, для индуктивных (двигатели, трансформаторы) – 0,7–0,9.
При токе 32 А и напряжении 380 В максимальная мощность без учета cosφ составит 21,1 кВт (√3 × 380 × 32). Однако реальная мощность будет ниже из-за потерь на реактивную составляющую. Например, при cosφ = 0,8 расчет даст 16,9 кВт. Игнорирование этого параметра приводит к перегрузке сети и некорректному выбору оборудования.
Для симметричной нагрузки формула упрощается до P = 3 × Uф × I × cosφ, где Uф – фазное напряжение (220 В). В этом случае при тех же 32 А и cosφ = 0,85 мощность составит 17,9 кВт. Разница между линейным и фазным расчетом обусловлена схемой подключения: «звезда» или «треугольник».
Коэффициент мощности критичен для промышленных установок. При cosφ < 0,7 требуется компенсация реактивной мощности с помощью конденсаторных батарей. Без этого потери в кабелях возрастают на 30–50%, а эффективность системы падает. Для двигателей мощностью свыше 10 кВт рекомендуется использовать устройства плавного пуска или частотные преобразователи.
Практический пример: трехфазный электродвигатель с номинальным током 32 А и cosφ = 0,83 потребляет 17,5 кВт. Если фактический cosφ снизится до 0,75 из-за износа подшипников или недогрузки, мощность упадет до 15,8 кВт, а ток возрастет до 35 А, что приведет к перегреву обмоток.
При расчете сечения кабеля для трехфазной сети учитывайте не только ток, но и длину линии. Для 32 А на расстоянии до 50 м достаточно кабеля сечением 10 мм² (медь), но при 100 м потребуется 16 мм² из-за падения напряжения. Используйте формулу ΔU = √3 × I × L × (R × cosφ + X × sinφ), где L – длина, R и X – активное и индуктивное сопротивления кабеля.
Для несимметричной нагрузки (например, однофазные потребители на разных фазах) расчет усложняется. Мощность определяется отдельно для каждой фазы, а общая – как сумма трех значений. В таких случаях применяют формулу P = UAIAcosφA + UBIBcosφB + UCICcosφC. Несимметрия свыше 10% вызывает перегрев нейтрального провода и требует балансировки нагрузки.
Автоматические выключатели на 32 А в трехфазной сети защищают оборудование от перегрузок, но не от коротких замыканий. Для надежной защиты используйте дифференциальные автоматы или УЗО с током утечки 30 мА. При выборе автомата учитывайте пусковые токи: для двигателей они в 5–7 раз превышают номинальные, поэтому применяйте автоматы с характеристикой D или C.
Пошаговый расчет активной мощности для 32 А и 380 В

Для расчета активной мощности в трехфазной сети с током 32 А и линейным напряжением 380 В используйте формулу: P = √3 × U × I × cosφ. Здесь U – линейное напряжение (380 В), I – ток (32 А), cosφ – коэффициент мощности, зависящий от нагрузки. Без знания cosφ точный расчет невозможен, но для ориентировочных значений принимают cosφ = 0,8–0,95 в зависимости от типа оборудования.
Начните с определения типа нагрузки. Для электродвигателей cosφ обычно составляет 0,8–0,85, для нагревательных приборов – 1,0, для осветительных систем с LED – 0,9–0,95. Если точные данные отсутствуют, используйте среднее значение 0,85 для промышленных установок.

При расчете мощности для тока 32 А и напряжения 380 В коэффициент мощности (cosφ) критически влияет на результат. Формула активной мощности: P = √3 × U × I × cosφ. Для cosφ = 0,8 (типичное значение для асинхронных двигателей) мощность составит 16,8 кВт, а при cosφ = 0,95 (компенсированные системы) – 20,1 кВт. Разница в 3,3 кВт на одной линии демонстрирует необходимость точного определения cosφ перед выбором оборудования.
- Измерьте cosφ реальной нагрузки с помощью анализатора сети – паспортные данные часто не соответствуют фактическим.
- Для индуктивных нагрузок (двигатели, трансформаторы) используйте конденсаторные батареи, повышая cosφ до 0,95–0,98.
- При cosφ < 0,7 расчетная мощность занижается на 30%+, что приводит к перегрузке кабелей и автоматов.
- В трехфазных сетях с несимметричной нагрузкой учитывайте разницу cosφ по фазам – отклонение свыше 0,1 требует балансировки.

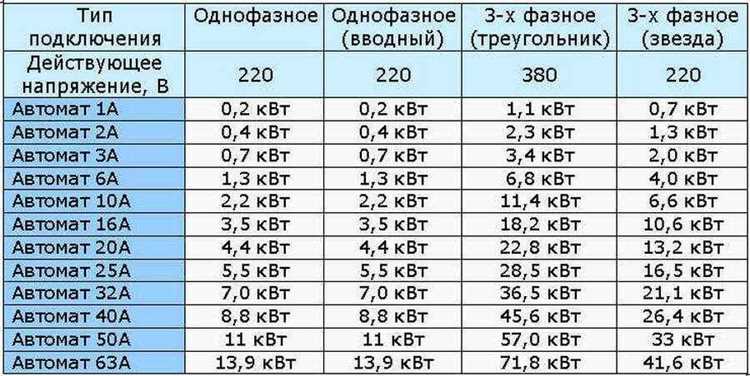

Сравнение результатов для разных типов нагрузки

Индуктивные нагрузки (асинхронные двигатели, трансформаторы) имеют cosφ в диапазоне 0,7–0,9. При cosφ = 0,8 мощность составит 16,8 кВт. Это означает, что 20% энергии расходуется на создание магнитного поля, а не на полезную работу. Для компенсации реактивной мощности используют конденсаторные батареи, повышая cosφ до 0,95–0,98.
Емкостные нагрузки (конденсаторы, кабельные линии) редко встречаются в чистом виде, но их влияние заметно в сетях с длинными кабелями. Здесь cosφ может быть опережающим (0,8–0,95), что приводит к перекомпенсации и росту напряжения. В таких случаях мощность остается близкой к активной, но требуется контроль за гармониками и перенапряжениями.
Смешанные нагрузки (например, приводы с частотным регулированием) имеют переменный cosφ. Современные преобразователи частоты поддерживают cosφ ≈ 0,95, но при частичной загрузке он может падать до 0,6–0,7. Это снижает эффективность системы и увеличивает потери в кабелях. Рекомендуется использовать фильтры гармоник и активные компенсаторы.
| Тип нагрузки | cosφ | Мощность, кВт | Потери, % |
|---|---|---|---|
| Активная | 1,0 | 21,0 | 0 |
| Индуктивная (двигатель) | 0,8 | 16,8 | 20 |
| Емкостная (компенсированная) | 0,95 | 20,0 | 5 |
| Смешанная (ЧРП) | 0,7 | 14,7 | 30 |
Для точного расчета мощности необходимо учитывать не только cosφ, но и КПД оборудования. Например, асинхронный двигатель с cosφ = 0,85 и КПД = 90% при 32 А выдаст полезную мощность 15,1 кВт. Остальные 5,9 кВт теряются в виде тепла и реактивной мощности. Выбор кабелей и защитной аппаратуры должен основываться на этих данных.
В трехфазных сетях с несимметричной нагрузкой (например, однофазные потребители на разных фазах) расчет усложняется. Ток в нейтрали может достигать 32 А даже при равномерном распределении, что приводит к дополнительным потерям. Для таких случаев рекомендуется использовать симметрирующие устройства или перераспределять нагрузку.
При проектировании систем электроснабжения важно закладывать запас по мощности. Для индуктивных нагрузок с cosφ = 0,75 и КПД = 85% реальная потребляемая мощность составит 17,9 кВт, но кабели и автоматы должны быть рассчитаны на 21 кВт с учетом пусковых токов. Игнорирование этих факторов ведет к перегреву оборудования и ложным срабатываниям защиты.

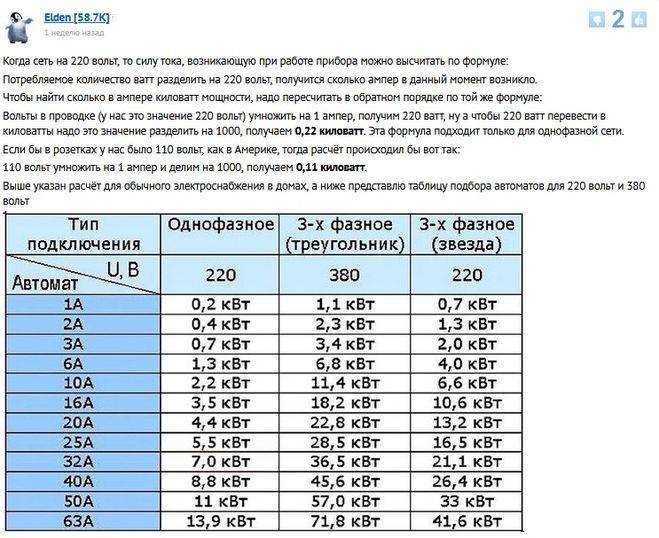

Практическое применение расчетов в электрических цепях

Расчет мощности для цепей с током 32 А и напряжением 380 В критичен при проектировании промышленных установок. Например, электродвигатели мощностью 15–20 кВт, подключенные к трехфазной сети, требуют точного подбора кабелей и защитных устройств. Сечение медного провода должно быть не менее 6 мм² для безопасной передачи тока, а автоматический выключатель – с номиналом 32 А и характеристикой отключения «C» или «D» для предотвращения ложных срабатываний при пусковых токах.
В системах электроснабжения предприятий такие расчеты позволяют оптимизировать затраты. Пример: для питания группы станков с суммарной мощностью 18 кВт (P = √3 × 380 В × 32 А × cosφ ≈ 18 кВт при cosφ = 0,85) выбирают трансформатор с запасом 20–25%. Это исключает перегрузку при одновременном запуске оборудования. Также учитывают падение напряжения на линии: при длине кабеля 50 м и сечении 10 мм² оно составит ~1,5%, что допустимо для большинства промышленных нагрузок.
- Подбор оборудования для сварочных постов: при токе 32 А и напряжении 380 В мощность достигает 21 кВт. Для стабильной работы используют инверторные источники с КПД ≥ 85% и кабели с резиновой изоляцией (например, КГ 3×10+1×6).
- Расчет нагревательных элементов: ТЭНы мощностью 15 кВт на 380 В требуют тока ~23 А, но при пуске возможны кратковременные скачки до 32 А. Для защиты применяют тепловые реле с уставкой 1,2×Iном.
- Энергоаудит: при замере тока 32 А на вводе цеха с напряжением 380 В фактическая мощность может отличаться от расчетной из-за несимметрии фаз. Рекомендуется использовать анализаторы качества электроэнергии для корректировки нагрузки.
В бытовых сетях с трехфазным подключением (например, для электрокотлов) расчеты помогают избежать перегрузок. При токе 32 А на фазу и cosφ = 1 мощность составит 21 кВт. Для таких нагрузок устанавливают отдельный вводной автомат 32 А и УЗО с дифференциальным током 30 мА. При этом обязательна проверка сопротивления изоляции кабелей перед вводом в эксплуатацию – норма ≥ 0,5 МОм для сетей 380 В.
Типичные ошибки при определении мощности и как их избежать

Первая распространённая ошибка – игнорирование коэффициента мощности (cos φ) при расчёте активной мощности в трёхфазных сетях. Для 32 А при 380 В формула P = √3 × U × I × cos φ даёт 21,1 кВт только при cos φ = 1, но реальные нагрузки (электродвигатели, трансформаторы) часто имеют cos φ = 0,8–0,9. Пренебрежение этим параметром приводит к завышению расчётной мощности на 10–20%, что чревато перегрузкой кабелей или срабатыванием защитных автоматов. Всегда уточняйте cos φ по паспортным данным оборудования или используйте среднее значение 0,85 для промышленных установок.
Вторая ошибка – неучёт пусковых токов, особенно при подключении асинхронных двигателей. Пусковой ток может превышать номинальный в 5–7 раз, что при 32 А означает кратковременную нагрузку до 160–224 А. Если автомат или кабель выбраны только по номинальному току, это вызовет ложные срабатывания защиты или перегрев проводки. Решение: используйте автоматы с характеристикой D (для двигателей) или рассчитывайте сечение кабеля с запасом не менее 25% от пускового тока.
