В 1747 году Бенджамин Франклин ввел понятие положительного и отрицательного заряда, предположив, что ток течет от плюса к минусу. Эта условность, известная как техническое направление тока, до сих пор используется в электротехнике, несмотря на то, что реальное движение электронов – носителей заряда в металлах – происходит в противоположном направлении. Разница между этими подходами критически важна при анализе полупроводниковых приборов, где направление тока определяет режим работы диодов и транзисторов.
В цепях постоянного тока (DC) направление фиксировано: от источника с более высоким потенциалом к источнику с более низким. Однако в цепях переменного тока (AC) направление меняется с частотой сети (50 Гц в России, 60 Гц в США). Это требует учета фазовых сдвигов при расчете индуктивных и емкостных нагрузок. Например, в катушке индуктивности ток отстает от напряжения на 90°, что необходимо учитывать при проектировании фильтров и трансформаторов.
Ошибки в определении направления тока приводят к некорректной работе схем. Так, при подключении биполярного транзистора n-p-n типа ток базы должен течь от базы к эмиттеру, иначе прибор не откроется. В цифровых схемах неправильное направление может вызвать ложные срабатывания логических элементов. Для проверки используйте мультиметр в режиме измерения тока: красный щуп подключается к точке с предполагаемым положительным потенциалом, черный – к отрицательному.
В сложных цепях с несколькими источниками направление тока определяется по правилу Кирхгофа: алгебраическая сумма токов в узле равна нулю. Для расчета используйте метод контурных токов или узловых потенциалов. Пример: в мостовой схеме выпрямителя направление тока через диоды меняется каждые полпериода, что требует учета полярности при выборе компонентов.

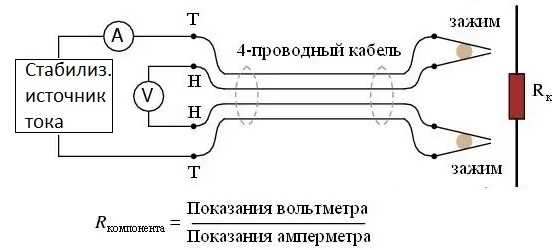

Как определить направление тока по схеме электрической цепи
Для сложных схем с несколькими источниками или нелинейными элементами (транзисторы, тиристоры) используйте таблицу приоритетов компонентов:
| Компонент | Правило определения направления тока |
|---|---|
| Диод | Ток течёт от анода к катоду (по стрелке на условном обозначении) |
| Транзистор (биполярный) | Ток коллектора направлен к эмиттеру при открытом переходе база-эмиттер |
| Источник ЭДС | |
| Катушка индуктивности | Направление тока совпадает с направлением намотки витков (по правилу буравчика) |
При наличии переменного тока (AC) направление меняется с частотой сети (50/60 Гц), но для мгновенных значений применяйте те же принципы, учитывая фазовые сдвиги. В схемах с обратной связью (например, усилители) анализируйте петлю обратной связи отдельно, так как ток в ней может течь противоположно основному направлению.
Отличия реального и условного направления движения зарядов
Реальное направление движения зарядов зависит от типа проводника и механизма проводимости:
- Металлы: электроны движутся от катода к аноду (противоположно условному току). Скорость дрейфа электронов в медном проводе сечением 1 мм² при токе 1 А составляет ~0,07 мм/с, хотя скорость распространения электрического поля близка к световой.
- Электролиты: ток переносят ионы обоих знаков. В растворе NaCl катионы Na⁺ движутся к катоду, анионы Cl⁻ – к аноду, создавая встречные потоки.
- Полупроводники: в n-типе ток обеспечивают электроны, в p-типе – дырки. В p-n-переходе дырки рекомбинируют с электронами, формируя область пространственного заряда.
При расчётах цепей с полупроводниковыми элементами (диоды, транзисторы) игнорирование реального направления зарядов приводит к ошибкам. Например, в биполярном транзисторе n-p-n эмиттер инжектирует электроны в базу, где они диффундируют к коллектору – условное направление тока здесь противоположно движению носителей. Для точного моделирования используйте векторные диаграммы плотности тока J = q(nμₙ + pμₚ)E, где n и p – концентрации электронов и дырок, μₙ и μₚ – их подвижности. В симуляторах типа SPICE учитывайте тип носителей через параметры модели (например, IS для тока насыщения диода).
Правила маркировки полярности источников питания в схемах
Для источников переменного тока (AC) полярность не указывается, так как напряжение периодически меняет направление. Однако в схемах с выпрямителями или трансформаторами важно обозначать фазу и нейтраль. Фазный провод маркируется буквой «L» (Line), нейтральный – «N» (Neutral), а заземление – символом «⏚» или буквами «PE» (Protective Earth).
В международных стандартах (IEC 60617, ANSI Y32.2) принято использовать символы «+» и «−» без дополнительных пояснений. Однако в некоторых отраслях (например, автомобильной электронике) применяются специфические обозначения: «B+» для положительной клеммы аккумулятора, «B−» – для отрицательной. В схемах с USB-разъёмами полярность указывается для контактов «Vbus» (+5 В) и «GND».

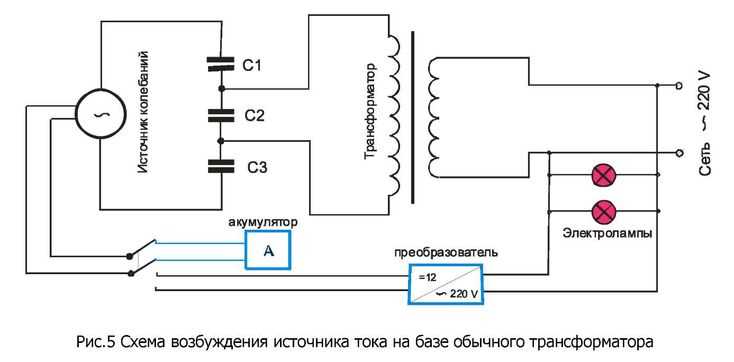

Влияние направления тока на работу диодов и транзисторов
Диод пропускает ток только в одном направлении – от анода к катоду. При обратной полярности p-n-переход смещается в обратном направлении, и ток через диод практически отсутствует (единицы микроампер для кремниевых приборов). Превышение обратного напряжения выше предельного значения (например, 1000 В для диода 1N4007) приводит к пробою и выходу из строя. В схемах выпрямителей это свойство используется для преобразования переменного тока в постоянный, но требует учета максимального обратного напряжения и тока нагрузки.
В транзисторах направление тока определяет режим работы. В биполярных транзисторах (BJT) ток базы, протекающий от базы к эмиттеру в n-p-n-структуре, открывает переход и позволяет току коллектора течь от коллектора к эмиттеру. При обратной полярности на базе транзистор закрывается, и ток коллектора падает до уровня тепловых утечек (десятки наноампер). Для p-n-p-транзисторов полярность меняется на противоположную: ток базы должен течь от эмиттера к базе.
Полевые транзисторы (MOSFET) управляются напряжением, но направление тока стока-истока критично для работы. В n-канальных MOSFET ток течет от стока к истоку при положительном напряжении на затворе относительно истока. При обратной полярности на стоке транзистор переходит в режим обратного диода, встроенного в структуру, что может привести к неконтролируемому протеканию тока. Для защиты от обратных токов в импульсных источниках питания часто используют дополнительные диоды Шоттки параллельно MOSFET.
В схемах с диодами Шоттки направление тока влияет на падение напряжения. При прямом смещении падение составляет 0,2–0,3 В (против 0,6–0,7 В у кремниевых диодов), что снижает потери мощности. Однако обратный ток утечки у Шоттки выше (до сотен микроампер при высоких температурах), что ограничивает их применение в высоковольтных цепях. Для выбора диода критичны параметры: максимальный прямой ток (например, 1 А для 1N5817), обратное напряжение и рабочая температура.
В транзисторных ключах неправильное направление тока может вызвать лавинный пробой. Например, в n-p-n-транзисторе при подаче отрицательного напряжения на коллектор относительно эмиттера переход коллектор-база смещается в прямом направлении, что приводит к резкому росту тока и разрушению прибора. Для защиты используют демпферные диоды или ограничители напряжения (TVS-диоды) параллельно транзистору.
В логических схемах на КМОП-транзисторах направление тока определяет состояние выхода. При подаче высокого уровня на затвор n-канального MOSFET он открывается, пропуская ток от стока к истоку (к земле). Одновременное открытие p-канального транзистора (при низком уровне на затворе) создает путь от питания к выходу. Нарушение полярности питания приводит к сквозным токам и перегреву микросхемы.
Для проверки направления тока в цепях с диодами и транзисторами используют мультиметр в режиме проверки диодов. При прямом смещении диод показывает падение напряжения (0,6 В для кремния), при обратном – бесконечное сопротивление. У транзисторов проверяют переходы база-эмиттер и база-коллектор аналогично диодам. В полевых транзисторах измеряют сопротивление сток-исток при разных напряжениях на затворе.
При проектировании схем с диодами и транзисторами учитывают тепловые режимы. Обратный ток диода растет экспоненциально с температурой (удваивается каждые 10 °C для кремния), что может вызвать тепловой пробой. В транзисторах превышение максимального тока коллектора (например, 200 мА для BC547) приводит к перегреву и деградации параметров. Для расчета радиаторов используют формулу: P = I2 × RDS(on) для MOSFET или P = UCE × IC для BJT.
Типичные ошибки при подключении элементов из-за неверного направления тока
- Реле и соленоиды: катушка должна подключаться с соблюдением полярности, если она рассчитана на постоянный ток. Обратное подключение снижает эффективность или вызывает дребезг контактов.
Как проверить направление тока мультиметром в цепи постоянного напряжения
Перед измерением убедитесь, что мультиметр настроен на соответствующий диапазон постоянного тока (DC). Начинайте с максимального предела (например, 10 А), чтобы избежать перегрузки. Если значение слишком мало, переключитесь на более чувствительный диапазон (200 мА, 20 мА). Не превышайте допустимый ток для выбранного режима – это может повредить прибор.
- Отключите питание цепи перед подключением мультиметра.
- Разомкните цепь в точке измерения, создав разрыв для последовательного подключения.
- Подсоедините щупы к разорванным концам: красный – к стороне, ближе к положительному полюсу источника, черный – к отрицательному.
- Включите питание и зафиксируйте показания.
Если мультиметр не поддерживает измерение тока (например, базовые модели), используйте косвенный метод. Измерьте напряжение на известном резисторе в цепи (например, 1 Ом). По закону Ома (I = U/R) рассчитайте ток. Направление определите по полярности напряжения: если «+» на стороне резистора, ближе к источнику, ток течет от источника к нагрузке.
При работе с малыми токами (менее 1 мА) используйте режим μA. Учтите, что внутреннее сопротивление мультиметра в этом режиме выше, что может влиять на точность измерений в высокоомных цепях. Для проверки направления в таких случаях лучше использовать специализированные приборы с низким входным сопротивлением.
В цепях с индуктивными нагрузками (реле, двигатели) направление тока может меняться при коммутации. Зафиксируйте показания мультиметра сразу после включения питания, чтобы избежать влияния переходных процессов. Для динамических измерений подойдет режим записи данных или осциллограф.
Некоторые мультиметры оснащены функцией относительного измерения (REL). Она полезна для исключения влияния фоновых токов или смещения нуля. Активируйте режим перед подключением к цепи, чтобы получить чистое значение тока и его направления. После измерений отключите питание и восстановите целостность цепи.
Особенности направления тока в цепях переменного напряжения
В цепях переменного напряжения (AC) направление тока меняется с частотой источника, что принципиально отличает их от цепей постоянного тока. Стандартная частота промышленных сетей – 50 Гц (Европа, Россия) или 60 Гц (США), что означает 100 или 120 изменений направления в секунду. Фазовый сдвиг между током и напряжением зависит от характера нагрузки: в резистивных цепях (нагреватели, лампы накаливания) он отсутствует, в индуктивных (катушки, двигатели) ток отстаёт на 90°, в ёмкостных (конденсаторы) – опережает на 90°. Это влияет на расчёт мощности и выбор защитных устройств.
Для анализа направления тока в AC-цепях используют векторные диаграммы или комплексные числа. Например, в трёхфазных системах токи в фазах сдвинуты на 120°, что обеспечивает вращающееся магнитное поле в электродвигателях. При несимметричной нагрузке (обрыв фазы, короткое замыкание) возникают обратные токи, приводящие к перегреву обмоток и снижению КПД. Для защиты применяют реле обратной мощности или дифференциальные автоматы с порогом срабатывания 5–10% от номинального тока.
В высокочастотных цепях (свыше 1 кГц) направление тока дополнительно искажается скин-эффектом: плотность тока максимальна на поверхности проводника, уменьшаясь экспоненциально к центру. Глубина проникновения δ (мм) рассчитывается по формуле δ = 503√(ρ/(f·μ)), где ρ – удельное сопротивление (Ом·м), f – частота (Гц), μ – относительная магнитная проницаемость. Для меди при 1 МГц δ ≈ 0,066 мм, что требует использования многожильных проводов или полых трубок для снижения потерь.
При работе с полупроводниковыми преобразователями (инверторы, выпрямители) направление тока определяется коммутацией ключей (IGBT, MOSFET). В мостовых схемах ток протекает через два плеча одновременно, меняя полярность с частотой ШИМ (до 20 кГц). Для минимизации гармоник применяют LC-фильтры с расчётной частотой среза f_c = 1/(2π√(LC)), где L – индуктивность (Гн), C – ёмкость (Ф). Неправильный выбор компонентов приводит к резонансным перенапряжениям и сбоям в работе оборудования.
