Двухрежимные светодиодные птф как переключать

Двухрежимные светодиодные противотуманные фары (ПТФ) – распространённое решение для автомобилей, где требуется гибкость в настройке освещения. Стандартные варианты включают режимы дальнего света (6000K–6500K) и ближнего/желтого света (3000K–4300K), но встречаются и модели с дополнительными настройками, например, стробоскопом или режимом «ангельские глазки». Переключение между ними зависит от конструкции фар и типа управления: механического, электронного или через CAN-шину.

В большинстве случаев переключение осуществляется многократным нажатием кнопки включения ПТФ или отдельного переключателя на панели. Например, в фарах с контроллером на базе микросхемы PT4115 или LM3406 первый импульс активирует ближний свет, второй – дальний, третий – выключает фары. Если управление идёт через штатный подрулевой переключатель, алгоритм может отличаться: удерживание кнопки 2–3 секунды переводит фары в следующий режим. Проверьте документацию к конкретной модели – производители часто указывают последовательность в инструкции.

Для фар с ШИМ-управлением (например, через блок управления светом) переключение может требовать синхронизации с бортовой сетью. В таких случаях сигнал подаётся на управляющий провод (обычно желтый или синий в разъёме H11/H8), а частота импульсов определяет режим. Типичные параметры: 100 Гц для ближнего света, 200 Гц для дальнего. Если фары не реагируют, проверьте напряжение на управляющем проводе мультиметром – оно должно быть в пределах 3–5 В. При отсутствии сигнала потребуется диагностика блока управления или замена реле.

В системах с CAN-шиной (например, в автомобилях VAG или BMW) переключение режимов интегрировано в бортовой компьютер. Здесь потребуется либо адаптер OBD-II (типа VCDS или Carly), либо перепрошивка блока света через специализированное ПО. В меню настроек найдите пункт «Режимы ПТФ» и выберите нужный вариант. Учтите, что не все фары поддерживают CAN-сигналы – уточните совместимость перед покупкой.

Если фары перестали переключаться, начните с проверки предохранителя (обычно 10–15 А) и целостности проводки. Окисление контактов в разъёме – частая причина сбоев. Для фар с механическим переключателем (например, поворотным регулятором на корпусе) убедитесь, что контактная группа не изношена. В сложных случаях потребуется вскрытие блока управления фарами и проверка резисторов или транзисторов на плате – обрыв цепи часто происходит из-за перегрева компонентов.

Какие инструменты и материалы понадобятся для переключения режимов

Для модификации двухрежимных светодиодных ПТФ потребуется набор инструментов, адаптированный под конкретную модель автомобиля и тип установленной оптики. Базовый комплект включает:

• Мультиметр с диапазоном измерения постоянного тока до 20 В (например, UNI-T UT33D+ или Fluke 17B) – для проверки напряжения на проводах и выявления сигнальных линий.
• Набор отвёрток с магнитными наконечниками: крестовые PH2 и плоские 4–6 мм для демонтажа бампера или защитных накладок.
• Торцевые головки на 8, 10 и 12 мм с трещоткой – при работе с креплениями фар на большинстве европейских и азиатских автомобилей.
• Паяльник мощностью 40–60 Вт с тонким жалом (например, Hakko FX-888D) и припой ПОС-61 для соединения проводов без потери контакта.
• Термоусадочные трубки диаметром 3–6 мм и строительный фен – для изоляции мест пайки.

Ключевым элементом станет переключатель режимов. Оптимальный выбор – кнопочный или поворотный переключатель с фиксацией, рассчитанный на ток до 10 А. Подойдут модели:

• Carling Contura V (IP67, 12 В, 5 А) – для установки в салоне или на панели.
• Hella 6RA 008 105-001 – герметичный переключатель для наружного монтажа.
• Миниатюрные тумблеры KCD1-102 (6 А, 250 В) – для скрытой установки.

При выборе учитывайте количество контактов: для двухрежимных ПТФ достаточно 3-позиционного переключателя (OFF/Режим 1/Режим 2). Избегайте китайских аналогов без сертификации – они часто не выдерживают вибрации и перепадов температур.

Для подключения потребуются провода сечением не менее 1,5 мм² (для силовых линий) и 0,75 мм² (для сигнальных). Используйте многожильные медные провода с двойной изоляцией, например:

• ПВ-3 1,5 мм² (ГОСТ 6323-79) – для основных соединений.
• Silicone Wire 0,75 мм² (термостойкость до 200°C) – для подкапотного пространства.

Дополнительно подготовьте:

• Клеммы «мама» и «папа» под обжим (размер 2,8–6,3 мм) для быстрого подключения к штатной проводке.
• Диэлектрическую смазку (например, Permatex 22058) – для защиты контактов от окисления.
• Пластиковые стяжки шириной 3–5 мм и длиной 100–200 мм – для фиксации проводов.

Если ПТФ управляются через CAN-шину (распространено на автомобилях после 2015 года), потребуется диагностический сканер с поддержкой протокола CAN (например, Launch X431 или Autel MaxiCOM MK808). С его помощью можно выявить сигнальные линии управления режимами и избежать ошибок в бортовом компьютере. Для автомобилей без CAN-шины достаточно реле на 12 В (например, Omron G8P-1C4P) для переключения режимов без нагрузки на штатную проводку.

При работе с оптикой, где переключение режимов реализовано через ШИМ-сигнал (например, в ПТФ с функцией «ангельские глазки»), понадобится осциллограф (например, Rigol DS1054Z) для анализа частоты и скважности сигнала. Без него невозможно корректно подключить дополнительный переключатель, не нарушив работу штатного контроллера.

Для защиты от короткого замыкания установите предохранитель на 10 А в разрыв силовой линии переключателя. Используйте держатели предохранителей с водонепроницаемым корпусом (например, Bussmann ATC/ATO с крышкой). Монтируйте их максимально близко к источнику питания – аккумулятору или блоку предохранителей.

При демонтаже бампера или фар часто требуется снять подкрылки. Для этого используйте пластиковые клипсы-фиксаторы (например, Toyota 90467-12026 или универсальные Febi 04530). Запаситесь запасными – они ломаются при первом же снятии. Для доступа к задней части фар на некоторых моделях (например, Volkswagen Golf MK7) потребуется снять фару головного света – подготовьте шестигранные ключи на 5 и 6 мм.

Финальный этап – проверка герметичности соединений. Используйте герметик для электрических соединений (например, 3M Scotchcast 2131) или силиконовый компаунд Dow Corning 4. Наносите его тонким слоем на места пайки и обжимные клеммы, избегая попадания на контактные поверхности. После сборки проведите тест в дождевой камере или с помощью распылителя воды – утечки тока недопустимы.

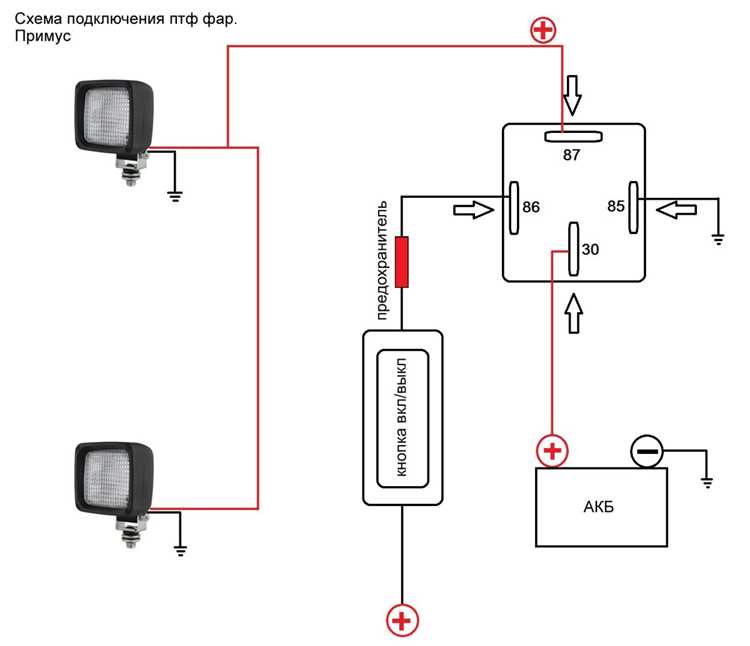

Как правильно подключить двухрежимные ПТФ к электрической системе автомобиля

Подключение двухрежимных светодиодных ПТФ требует точного соблюдения схемы и учета особенностей бортовой сети. Начните с проверки номинального напряжения ПТФ – большинство моделей рассчитаны на 12 В, но встречаются варианты с поддержкой 24 В для грузовых автомобилей. Используйте провода сечением не менее 1,5 мм² для основной цепи и 0,75 мм² для управляющих сигналов. Избегайте последовательного подключения – каждая ПТФ должна запитываться параллельно через отдельный предохранитель на 10–15 А.

Для корректного переключения режимов потребуется реле с двумя группами контактов или два отдельных реле. Стандартная схема включает:

При использовании двух реле второе подключается аналогично, но управляющий сигнал берется от другого источника (например, дальний свет).

Массу ПТФ подводите напрямую к кузову автомобиля, зачистив место контакта до металла и обработав его антикоррозийным составом. Избегайте подключения к штатным болтам крепления – используйте отдельный болт М6 или М8 с гроверной шайбой. Для герметизации соединений применяйте термоусадочные трубки с клеевым слоем или силиконовые колпачки. Не допускайте провисания проводов – фиксируйте их пластиковыми хомутами с шагом 15–20 см.

Для управления режимами используйте штатные цепи автомобиля или дополнительный переключатель. В первом случае подключите управляющий провод реле к проводу габаритных огней (обычно синий или сине-черный) для первого режима и к проводу ближнего света (желтый или желто-черный) для второго. Если штатные цепи не подходят, установите двухпозиционный тумблер в салоне, запитав его от цепи зажигания через предохранитель на 5 А. Проверьте полярность перед подключением – ошибка приведет к срабатыванию защиты ПТФ или выходу из строя контроллера.

После монтажа протестируйте работу ПТФ в обоих режимах, измерив напряжение на входе мультиметром. В первом режиме оно должно составлять 12,0–12,5 В, во втором – 13,5–14,4 В (при работающем генераторе). Если яркость нестабильна, проверьте падение напряжения на проводах – оно не должно превышать 0,2 В на метр длины. При обнаружении нагрева проводов или реле замените их на элементы с большим сечением или номиналом.

Пошаговая инструкция по активации разных режимов работы светодиодов

Перед началом убедитесь, что двухрежимные ПТФ подключены к штатной проводке автомобиля или дополнительному контроллеру с поддержкой переключения режимов. Проверьте наличие кнопки управления на панели приборов или пульте ДУ – большинство систем используют однократное, двойное или длительное нажатие для смены режимов.

Для активации базового режима (обычно ближний свет или дневные ходовые огни) включите ПТФ штатным выключателем. Если светодиоды не загораются, проверьте предохранитель на 10–15 А в цепи питания – частая причина отказа. В некоторых моделях (например, Hella или Osram) базовый режим активируется автоматически при подаче напряжения 12 В на основной контакт.

Переключение на второй режим (чаще всего – дальний свет или стробоскопический эффект) выполняется кратковременным нажатием кнопки управления. В системах с аналоговым управлением (например, через реле) потребуется удерживать кнопку 2–3 секунды. Если переключения не происходит, проверьте сопротивление на управляющем проводе – оно должно меняться с 0 до 5 кОм при нажатии.

Для активации динамических режимов (мигание, плавное затухание) используйте последовательность из 3–5 быстрых нажатий. В светодиодных ПТФ с микроконтроллером (например, Morimoto или Diode Dynamics) эта функция программируется через CAN-шину или отдельный модуль. Убедитесь, что прошивка контроллера обновлена до последней версии – устаревшие версии могут не поддерживать все режимы.

При использовании внешнего контроллера (например, GTR Lighting или Baja Designs) подключите его к разъему OBD-II или напрямую к блоку управления светом. Настройте режимы через приложение производителя: выберите желаемый эффект (например, «полицейский строб» или «пульсация») и сохраните настройки. Некоторые контроллеры требуют калибровки датчика освещенности – выполните ее в темном помещении для корректной работы.

Если светодиоды работают нестабильно (мерцание, неполное включение), проверьте напряжение на входе – оно должно быть в пределах 11,5–14,5 В. При падении ниже 11 В контроллер может переходить в аварийный режим. Также осмотрите контакты на разъемах: окисление или неплотное соединение вызывает сбои в переключении. Для чистки используйте спирт и мягкую щетку.

После настройки зафиксируйте все провода пластиковыми стяжками и изолентой, чтобы исключить вибрационные повреждения. Запишите последовательность переключения режимов в бортовой журнал автомобиля – это упростит диагностику при неисправностях. Для продления срока службы светодиодов избегайте частого переключения режимов под нагрузкой (например, при работающем двигателе).

Как проверить работоспособность каждого режима после установки

Для проверки первого режима (обычно ближний свет или дневные ходовые огни) переведите переключатель на рулевой колонке в положение «габариты» или «ближний свет». Светодиоды должны загореться ровным белым или желтоватым светом без мерцания. Измерьте напряжение на клеммах ПТФ мультиметром: в норме оно должно составлять 12,8–14,4 В. Если напряжение ниже 12 В, проверьте контакты на окисление или обрыв проводки.

• Второй режим (чаще всего дальний свет или «противотуманка») активируется отдельным переключателем или комбинацией с ближним светом. Переведите рычаг в соответствующее положение – светодиоды должны переключиться на более яркий или широкий пучок света. Обратите внимание на цветовую температуру: в режиме дальнего света она может смещаться в сторону холодного оттенка (5000–6500 К).
• Проверьте угол наклона светового потока: в режиме ПТФ он должен быть направлен ниже горизонта на 5–10°, чтобы не слепить встречных водителей. Используйте стену или экран для визуальной оценки – граница светового пятна должна быть четкой, без размытых краев.
• Если в ПТФ предусмотрен режим мигания (например, для аварийной сигнализации), протестируйте его отдельно: частота должна составлять 60–120 вспышек в минуту, без задержек или «залипаний».

При отсутствии реакции на переключение режимов проверьте сигналы на управляющих проводах. Для этого отсоедините разъем ПТФ и подключите мультиметр в режиме измерения напряжения к управляющему проводу (обычно синий или зеленый). При активации второго режима на проводе должно появиться напряжение 12 В. Если сигнал есть, но ПТФ не реагирует – неисправен блок управления или сами светодиоды.

Завершите проверку тестом на перегрев. Включите оба режима на 15–20 минут и коснитесь корпуса ПТФ: температура не должна превышать 60°C. Если светодиоды горят тускло или перегреваются, вероятно, неисправен драйвер или недостаточно эффективен теплоотвод. В этом случае замените радиатор или обратитесь к производителю за прошивкой блока управления.

Типичные ошибки при переключении режимов и способы их устранения

Первая распространённая ошибка – игнорирование последовательности переключения. В большинстве двухрежимных ПТФ переключение происходит через кратковременное включение/выключение питания (например, 3 быстрых нажатия на кнопку ближнего света). Если интервал между нажатиями превышает 1,5–2 секунды, контроллер не распознаёт команду, и режим не меняется. Решение: заранее отработайте ритм переключения – используйте метроном на смартфоне с частотой 1 нажатие в секунду или подключите диагностический сканер для принудительного выбора режима через CAN-шину.

Вторая проблема – неверное подключение реле или блока управления. Часто владельцы путают провода питания (+12В) и управления (сигнал от кнопки), что приводит к сбоям в работе или полному отказу переключения. Проверьте схему подключения: управляющий провод (обычно тонкий, жёлтого или зелёного цвета) должен идти напрямую к кнопке ПТФ или штатному переключателю света. Если после установки режимы не переключаются, прозвоните цепь мультиметром – сопротивление между управляющим проводом и массой должно меняться при нажатии кнопки.

Третья ошибка – эксплуатация ПТФ в неподходящих условиях. Переключение режимов при работающем двигателе или включённом зажигании может вызвать скачки напряжения, сбивающие настройки контроллера. Всегда переключайте режимы при выключенном зажигании и через 10–15 секунд после отключения ПТФ, чтобы конденсаторы блока управления разрядились. Если после таких действий режимы всё равно сбиваются, замените блок управления – вероятен выход из строя микросхемы памяти.

Как настроить автоматическое переключение режимов в зависимости от условий

Для автоматического переключения режимов в двухрежимных светодиодных ПТФ используйте контроллеры с датчиками освещенности или скорости. Подключите фоторезистор (например, GL5528) к аналоговому входу микроконтроллера Arduino Nano или ESP8266. Задайте пороговые значения: при освещенности ниже 50 люкс активируйте дневной режим (100% яркость), выше – ночной (30% яркости). Калибруйте датчик с помощью мультиметра, измеряя сопротивление при разных условиях.

Интеграция с CAN-шиной автомобиля позволяет синхронизировать ПТФ с штатными системами. Подключите CAN-модуль MCP2515 к микроконтроллеру и настройте фильтрацию сообщений: например, при получении сигнала от датчика дождя (ID 0x2C4) переключайте ПТФ в режим «противотуманных» с пульсирующим свечением (частота 2 Гц). Используйте библиотеку CAN.h для Arduino и проверьте совместимость протокола с вашей маркой авто.

Для адаптации к скорости движения используйте сигнал с датчика ABS или спидометра. Подключитесь к проводу датчика скорости (обычно желтый с черной полосой) через оптопару PC817 для гальванической развязки. Настройте микроконтроллер на переключение режимов: при скорости выше 60 км/ч активируйте яркий режим, ниже – приглушенный. Учтите задержку в 2–3 секунды для исключения ложных срабатываний при резком торможении.

Запрограммируйте логику переключения в коде микроконтроллера с приоритетами условий. Например: дождь (высший приоритет) → скорость → освещенность. Храните настройки в EEPROM для сохранения после отключения питания. Протестируйте систему в реальных условиях, корректируя пороги с шагом 5–10% для оптимальной работы. Для стабильности питания используйте DC-DC преобразователь на 12 В с защитой от скачков напряжения.
