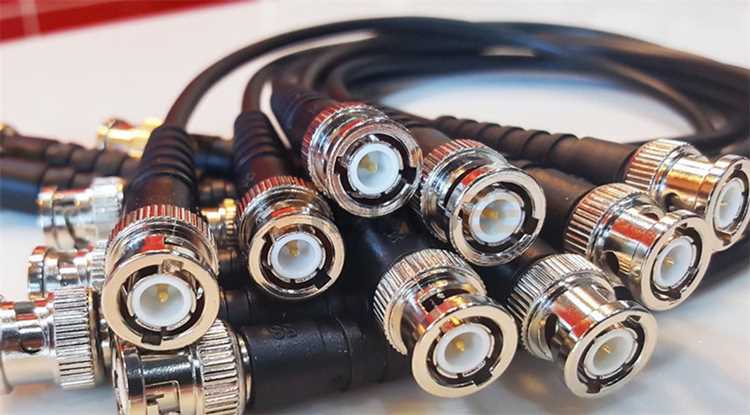

Bnc lt что это такое

BNC LT (Low Temperature) – модификация стандартного BNC-разъема, адаптированная для эксплуатации при экстремально низких температурах. Конструкция предусматривает использование материалов с повышенной морозостойкостью: корпус изготавливается из нержавеющей стали AISI 316 или титана, а диэлектрик – из фторопласта (PTFE) или полиэфирэфиркетона (PEEK). Рабочий диапазон температур составляет от -65°C до +150°C, что на 20–30% шире, чем у стандартных BNC-разъемов. Герметичность обеспечивается уплотнительными кольцами из силикона или фторкаучука (Viton), сохраняющими эластичность при отрицательных температурах.

Основные области применения BNC LT – системы мониторинга в арктических условиях, авиационная и космическая техника, а также оборудование для глубоководных исследований. В нефтегазовой отрасли разъемы используются для подключения датчиков давления и температуры на буровых платформах, где температура окружающей среды может опускаться до -50°C. В авиации BNC LT применяются в бортовых системах сбора данных, где требуется устойчивость к вибрации и перепадам температур при наборе высоты.

При выборе BNC LT обращайте внимание на следующие параметры: сопротивление изоляции (не менее 5 ГОм при -65°C), волновое сопротивление (50 или 75 Ом в зависимости от приложения) и уровень защиты (IP67 или IP68 для герметичных вариантов). Для критически важных систем рекомендуется использовать разъемы с позолоченными контактами (толщина покрытия 0,76 мкм), что снижает риск окисления при длительной эксплуатации. Монтаж следует проводить с применением специализированных инструментов для обжима, исключающих деформацию корпуса при низких температурах.

Конструктивные особенности BNC LT разъема и его отличие от стандартного BNC

BNC LT (Low Temperature) разъем разработан для эксплуатации в экстремальных температурных условиях, где стандартные BNC-соединители теряют работоспособность. Диапазон рабочих температур BNC LT составляет от -65°C до +200°C, что на 50–70°C превышает показатели обычных BNC (от -55°C до +125°C). Достигается это за счет применения специальных термостойких материалов: корпуса из нержавеющей стали с никелевым покрытием, диэлектрика из фторопласта (PTFE) или керамики, а также уплотнительных колец из силикона или фторкаучука (Viton).

Ключевое отличие BNC LT – усиленная герметичность. Стандартные BNC обеспечивают защиту IP65–IP67 только при использовании дополнительных уплотнений, тогда как LT-версия изначально имеет степень защиты IP68 благодаря конструкции с двойным уплотнением: резиновое кольцо на корпусе и герметичный диэлектрик. Это критично для применения в авиационной, космической и нефтегазовой отраслях, где разъемы подвергаются воздействию влаги, пыли и агрессивных сред.

Механическая прочность BNC LT выше за счет увеличенной толщины стенок корпуса (до 1,5 мм против 0,8–1,0 мм у стандартных моделей) и использования байонетного замка с усиленными пазами. Это предотвращает самопроизвольное разъединение при вибрации до 20g в диапазоне 10–2000 Гц, что соответствует требованиям MIL-STD-202G. Стандартные BNC выдерживают вибрацию до 10g, что недостаточно для бортовой аппаратуры или промышленных установок с высокой динамической нагрузкой.

Электрические характеристики BNC LT оптимизированы для высокочастотных сигналов. Волновое сопротивление составляет 50 Ом или 75 Ом с отклонением не более ±1%, тогда как у стандартных BNC допуск может достигать ±2%. Частотный диапазон LT-разъемов расширен до 11 ГГц (против 4–6 ГГц у обычных), что обеспечивается за счет уменьшенных паразитных емкостей и индуктивностей благодаря прецизионной обработке контактных групп и диэлектрика с допуском ±0,02 мм.

Контактные группы BNC LT изготавливаются из бериллиевой бронзы с золотым или серебряным покрытием толщиной 1,27 мкм (стандартные BNC – 0,76 мкм). Это снижает переходное сопротивление до 2 мОм и увеличивает количество циклов соединения-разъединения до 1000 (против 500 у обычных). Для критических приложений, например, в медицинской диагностике или радиолокации, рекомендуется выбирать LT-разъемы с позолоченными контактами, так как они устойчивы к окислению при высоких температурах.

Монтаж BNC LT требует специального инструмента. Для обжима используется шестигранная матрица с усилием 120–150 Н·м (стандартные BNC – 80–100 Н·м), а пайка выполняется припоем с температурой плавления не ниже 220°C (например, Sn96.5Ag3Cu0.5). При установке на кабель с фторопластовой изоляцией (например, RG-316) необходимо использовать термоусадочные трубки с клеевым слоем, выдерживающие температуру до +260°C, чтобы сохранить герметичность.

Отличия в маркировке: BNC LT обозначается дополнительными символами на корпусе – «LT», «HT» (High Temperature) или «MIL» (для соответствия военным стандартам). На стандартных BNC такие обозначения отсутствуют. При выборе разъема для работы в условиях выше +125°C или при воздействии агрессивных сред (например, морской туман по MIL-STD-810G) LT-версия является единственным приемлемым вариантом, несмотря на стоимость, превышающую стандартные BNC в 2–3 раза.

Какие кабели совместимы с BNC LT и требования к их характеристикам

BNC LT разъемы предназначены для работы с коаксиальными кабелями с волновым сопротивлением 50 или 75 Ом. Основные типы кабелей: RG-58 (50 Ом, диаметр 5 мм), RG-59 (75 Ом, 6,15 мм), RG-6 (75 Ом, 6,86 мм) и RG-213 (50 Ом, 10,3 мм). Для низкочастотных приложений (до 1 ГГц) подходит RG-58, для высокочастотных (до 3 ГГц) – RG-213 или аналоги с улучшенной экранировкой. Критично соответствие диаметра кабеля посадочному месту разъема: LT-версия рассчитана на кабели с внешним диаметром от 4,8 до 6,5 мм.

Требования к кабелю включают минимальное затухание сигнала и высокую степень экранирования. Для передачи видеосигнала (например, в системах видеонаблюдения) используют кабели с двойным экраном (фольга + оплетка) и затуханием не более 15 дБ/100 м на частоте 10 МГц. В радиочастотных системах (Wi-Fi, радиосвязь) приоритет отдается кабелям с низким коэффициентом стоячей волны (КСВ ≤ 1,2) и погонным затуханием ≤ 0,5 дБ/м на рабочей частоте. Материал диэлектрика – вспененный полиэтилен или тефлон для минимизации потерь.

При монтаже BNC LT с кабелем RG-59 или RG-6 необходимо соблюдать радиус изгиба не менее 5 диаметров кабеля, чтобы избежать деформации экрана и роста КСВ. Для соединения с разъемом центральная жила должна выступать на 1,5–2 мм, а оплетка – равномерно распределяться по корпусу. Использование кабелей с нестандартным сечением (например, 3,5 мм) требует переходников или специальных обжимных инструментов.

Типовые сценарии использования BNC LT в системах видеонаблюдения

BNC LT разъемы применяются в аналоговых системах видеонаблюдения с разрешением до 1080p, где критична стабильность сигнала при длине коаксиального кабеля свыше 150 метров. В отличие от стандартных BNC, LT-версия обеспечивает снижение потерь на 20–30% за счет улучшенной экранировки и позолоченных контактов, что особенно важно для HD-TVI и AHD камер. Пример: в торговых центрах с протяженными кабельными трассами использование BNC LT позволяет избежать артефактов изображения и помех, характерных для дешевых разъемов.

В уличных системах видеонаблюдения BNC LT выдерживает перепады температур от -40°C до +85°C и устойчив к коррозии благодаря никелированному корпусу. Это делает его предпочтительным выбором для камер, установленных на фасадах зданий или вдоль автотрасс, где требуется защита от влаги и пыли по классу IP67. Рекомендуется использовать разъемы с обжимным или винтовым креплением для минимизации риска размыкания при вибрации или механических нагрузках.

Для интеграции с существующими инфраструктурами, где уже проложен коаксиальный кабель RG-59 или RG-6, BNC LT позволяет модернизировать систему без замены кабельной линии. Например, при переходе с аналогового формата 960H на HD-TVI достаточно заменить разъемы на LT-версию и обновить камеры – это сокращает затраты на 40–60% по сравнению с полной заменой кабеля на витую пару. Важно: при монтаже следует соблюдать радиус изгиба кабеля не менее 10 диаметров, чтобы избежать деградации сигнала.

В системах с распределенным питанием (PoC) BNC LT совместим с технологией питания по коаксиальному кабелю, что устраняет необходимость в отдельных проводах для электропитания камер. Это актуально для объектов с ограниченным доступом к электросети, таких как парковки или стройплощадки. При выборе разъемов для PoC-систем следует проверять их соответствие стандарту IEEE 802.3af/at и максимальную мощность нагрузки – не менее 15 Вт на порт.

Как правильно подключать и обжимать BNC LT разъем на коаксиальный кабель

BNC LT разъем предназначен для работы с тонкими коаксиальными кабелями типа RG-58, RG-59 или аналогичными, где диаметр центральной жилы не превышает 0,8–1,0 мм. Перед началом работы убедитесь, что кабель соответствует этим параметрам, иначе соединение будет ненадежным или вовсе не зафиксируется. Для обжима потребуются: кримпер для BNC-разъемов, стриппер для коаксиала, кусачки и сам разъем LT-типа.

Подготовка кабеля начинается с аккуратного снятия внешней изоляции на длину 12–15 мм. Используйте стриппер с регулировкой глубины резки, чтобы не повредить оплетку. Оплетку (экран) отогните назад, а фольгу (если есть) удалите или заверните поверх оплетки. Центральную жилу зачистите на 5–6 мм, избегая надрезов – даже микроскопические повреждения снижают качество сигнала.

Сборка разъема выполняется в строгой последовательности:

1. Наденьте на кабель металлическую втулку (если она идет отдельно) и обжимную гильзу.
2. Вставьте центральную жилу в штырь разъема до упора – она должна выступать на 1–1,5 мм за край.
3. Надвиньте корпус разъема на кабель так, чтобы оплетка равномерно распределилась по его внутренней поверхности.
4. Плотно прижмите оплетку к корпусу, избегая зазоров и перекручиваний.

Обжим – критический этап, от которого зависит механическая прочность и электрический контакт. Вставьте разъем в кримпер так, чтобы обжимная гильза находилась в соответствующем пазу. Сожмите ручки инструмента до щелчка – это гарантирует равномерное сжатие гильзы по всей окружности. Для BNC LT разъемов используйте шестигранный или квадратный профиль обжима, указанный в документации к разъему.

Проверка качества соединения включает три шага:

• Визуальный осмотр: оплетка не должна быть видна из-под гильзы, а центральная жила – выступать более чем на 1,5 мм.
• Тест на прочность: потяните разъем вдоль кабеля с усилием 5–7 кг – он не должен смещаться.
• Проверка сигнала: подключите кабель к тестеру или оборудованию и убедитесь в отсутствии потерь или помех.

Типичные ошибки при обжиме BNC LT: чрезмерное снятие изоляции (приводит к короткому замыканию), неполное вставление жилы в штырь (слабый контакт), перекос оплетки (ухудшает экранирование). Если разъем не фиксируется на ответной части, проверьте диаметр обжатой гильзы – он должен соответствовать 6,5–7,0 мм для стандартных BNC-портов.

Преимущества BNC LT при передаче сигнала на большие расстояния

BNC LT разъемы обеспечивают минимальные потери сигнала на расстояниях до 300 метров при использовании коаксиального кабеля RG-59 с импедансом 75 Ом. Затухание сигнала на частоте 5 МГц составляет всего 0,12 дБ/100 м, что в 1,5–2 раза ниже, чем у стандартных BNC-разъемов. Это достигается за счет позолоченных контактов и оптимизированной конструкции центрального проводника, снижающей паразитные емкости и индуктивности.

В системах видеонаблюдения с аналоговыми камерами высокого разрешения (например, 1080p) BNC LT сохраняет стабильность сигнала при передаче на 200+ метров без усилителей. В таблице ниже приведены сравнительные характеристики затухания для разных типов разъемов:

Конструкция BNC LT с двойным экранированием (оплетка + фольга) снижает влияние внешних помех на 40 дБ при частотах до 10 МГц. Это критично для промышленных объектов, где присутствуют электромагнитные наводки от оборудования. Для дополнительной защиты рекомендуется использовать кабель с тройным экранированием (например, RG-6) при прокладке рядом с силовыми линиями.

Разъемы BNC LT выдерживают до 500 циклов подключения/отключения без деградации контакта, что в 2 раза превышает ресурс стандартных BNC. Это снижает эксплуатационные затраты в системах с частыми переподключениями, например, в мобильных видеокомплексах или временных инсталляциях. Для продления срока службы рекомендуется применять защитные колпачки при хранении.

При передаче HD-SDI сигналов (1,485 Гбит/с) BNC LT обеспечивает целостность данных на расстоянии до 150 метров без регенераторов. Для сравнения: стандартные BNC-разъемы требуют установки усилителя уже на 80–100 метрах. В системах вещания с длинными кабельными трассами это сокращает количество активного оборудования на 30–40%, снижая точки отказа и энергопотребление.

Распространенные ошибки при монтаже BNC LT и способы их устранения

Неправильная зачистка кабеля – основная причина ухудшения сигнала. При монтаже BNC LT часто срезают слишком много внешней изоляции (более 15 мм) или повреждают оплетку, что приводит к коротким замыканиям. Оплетка должна оставаться целой и равномерно распределяться по корпусу разъема. Для точной зачистки используйте стриппер с регулировкой глубины резки (например, для кабеля RG-59 – 12 мм внешней изоляции, 6 мм диэлектрика). После зачистки проверьте мультиметром отсутствие контакта между оплеткой и центральной жилой.

Недостаточная фиксация оплетки под обжимной втулкой вызывает механическую нестабильность и окисление контактов. При обжиме втулки оплетка должна плотно прилегать к корпусу разъема, иначе вибрации или температурные колебания приведут к разрыву соединения. Используйте обжимные клещи с шестигранной матрицей (размер 6 или 8 мм для BNC LT) и контролируйте усилие: втулка должна деформироваться без разрывов. После обжима потяните кабель с усилием 5–7 кг – соединение не должно смещаться.

Ошибки при пайке центральной жилы снижают надежность и увеличивают сопротивление. Перегрев жилы (выше 300°C) приводит к ее окислению или обрыву, а недостаточный прогрев – к холодной пайке. Для пайки используйте паяльник мощностью 40–60 Вт с тонким жалом и припой с флюсом (например, ПОС-61). Время пайки не должно превышать 3 секунды. После пайки удалите остатки флюса спиртом и проверьте соединение на отсутствие замыканий с оплеткой.

Игнорирование тестирования после монтажа – причина скрытых дефектов. Даже визуально правильное соединение может иметь высокое затухание сигнала или отражение. Используйте кабельный тестер с функцией проверки импеданса (должно быть 75 Ом ±3 Ом) и рефлектометр для выявления неоднородностей. Для видеосистем с разрешением выше 1080p проверяйте полосу пропускания до 100 МГц – затухание не должно превышать 0,5 дБ на 100 м при 5 МГц и 3 дБ при 100 МГц.

Где купить качественные BNC LT разъемы и как выбрать надежного поставщика

BNC LT разъемы с низким уровнем потерь (Low Tolerance) востребованы в профессиональных видеосистемах, медицинском оборудовании и промышленной автоматике. Основные каналы поставок – специализированные дистрибьюторы электронных компонентов, такие как Mouser Electronics, Digi-Key и Farnell. Эти платформы предоставляют сертифицированные изделия от производителей Amphenol RF, TE Connectivity и Hirose, гарантируя соответствие стандартам MIL-C-39012 и RoHS.

Для крупных заказов (от 1000 шт.) выгоднее обращаться напрямую к производителям или их официальным дилерам. Например, Amphenol предлагает оптовые цены через региональных партнеров, таких как RS Components или Avnet. При этом важно проверять наличие сертификатов ISO 9001 у поставщика – это подтверждает стабильность качества.

На российском рынке надежные BNC LT разъемы можно приобрести у компаний Промэлектроника, Чип и Дип и Эликс. Эти поставщики работают с импортными брендами и предоставляют паспорта соответствия. Однако при выборе стоит уточнять сроки поставки – из-за логистических ограничений сроки могут достигать 4–6 недель.

Интернет-платформы AliExpress и Taobao предлагают дешевые аналоги, но риск получения контрафакта или изделий с отклонениями по импедансу (50 Ом ±2%) высок. Если бюджет ограничен, лучше рассматривать проверенных продавцов с рейтингом выше 4,8 и отзывами о реальных испытаниях разъемов в лабораторных условиях.

При выборе поставщика обращайте внимание на техническую поддержку. Компании вроде Mouser предоставляют 3D-модели разъемов, схемы подключения и данные о допустимых токах (обычно 1–3 А для BNC LT). Это критично для систем с высокочастотными сигналами (до 4 ГГц), где даже минимальные потери влияют на качество передачи.

Сравнивайте цены не только за единицу, но и за упаковку. Например, Digi-Key продает BNC LT разъемы поштучно, а Farnell – в блистерах по 10 шт. с дисконтом до 15%. Для проектов с жесткими требованиями к однородности партии выбирайте поставщиков, предлагающих разъемы из одной производственной серии.

Перед заказом запросите образцы. Многие дистрибьюторы (RS Components, Avnet) предоставляют их бесплатно или за символическую плату. Проверьте механическую прочность крепления (должно выдерживать не менее 500 циклов подключения), герметичность (для IP67-версий) и сопротивление изоляции (не менее 1 ГОм при 500 В).

Для долгосрочного сотрудничества заключайте договоры с поставщиками, предлагающими гарантию на разъемы (обычно 1–2 года). Уточняйте условия возврата брака – например, TE Connectivity принимает рекламации в течение 30 дней с момента поставки при наличии доказательств дефекта. Избегайте посредников без прямых контрактов с производителями – это снижает риск задержек и подмены продукции.
