Бачок омывателя на Фольксваген Пассат Б5 (1996–2005 гг.) расположен в передней части моторного отсека, с правой стороны по ходу движения. В зависимости от комплектации и года выпуска, он может быть закреплён на двух или трёх пластиковых фиксаторах, а также иметь дополнительное крепление к кузову через металлический кронштейн. Перед началом работ убедитесь, что уровень жидкости минимален или полностью слит – это упростит демонтаж и предотвратит проливание.
Для снятия потребуются: ключ на 10 мм (для отсоединения клеммы аккумулятора, если бачок мешает доступу), плоская отвёртка (для снятия хомутов шлангов), торцевой ключ на 7 мм (для откручивания крепёжных болтов кронштейна, если он присутствует). На моделях с климат-контролем или дополнительными опциями (например, омывателем фар) бачок может быть смещён ближе к переднему бамперу, что усложняет доступ.
Начинайте с отсоединения электрического разъёма насоса омывателя – он расположен на нижней части бачка и фиксируется защёлкой. Затем снимите шланги подачи жидкости, предварительно ослабив хомуты. Если бачок закреплён на кронштейне, открутите болты крепления к кузову. На моделях до 2000 года часто встречаются пластиковые защёлки, которые ломаются при неаккуратном демонтаже – используйте пластиковые клинья или обмотайте отвёртку изолентой, чтобы не повредить фиксаторы.
После снятия бачка проверьте состояние уплотнительных колец на штуцерах и замените их при необходимости. Обратите внимание на наличие трещин или деформаций корпуса – на Пассат Б5 бачки изготавливались из хрупкого пластика, склонного к растрескиванию при низких температурах. При установке нового бачка соблюдайте последовательность: сначала закрепите его на кронштейне, затем подсоедините шланги и электрический разъём, и только после этого залейте жидкость.
Необходимые инструменты и материалы для демонтажа
Для снятия бачка омывателя на Volkswagen Passat B5 потребуется набор торцевых головок 10 мм и 13 мм – они нужны для откручивания креплений бачка и кронштейнов. Удлинитель на 10–15 см облегчит доступ к болтам, расположенным в труднодоступных местах, особенно если бачок установлен за передним бампером или рядом с аккумулятором.
Отвёртка с плоским жалом 5–7 мм пригодится для отсоединения электрического разъёма насоса омывателя и снятия хомутов шлангов. Если хомуты пружинного типа, используйте специальные щипцы для их сжатия – это ускорит процесс и предотвратит повреждение патрубков.
Для слива остатков жидкости из бачка подготовьте ёмкость объёмом не менее 2 литров и ветошь – на дне бачка часто скапливается осадок, который может пролиться при демонтаже. Если планируете промывку системы, запаситесь дистиллированной водой или специальной жидкостью для очистки омывателей.
В некоторых случаях потребуется ключ Torx T25 – им откручивают саморезы крепления подкрылка или защиты арки, если доступ к бачку перекрыт. Проверьте наличие коррозии на болтах: при сильном окислении используйте проникающую смазку WD-40 или её аналог, выдержав 10–15 минут перед откручиванием.
Для замены бачка или насоса приобретите оригинальную деталь (артикул 3B0 955 455 A для бачка с насосом) или качественный аналог – например, Hella 8PW 009 130-001. Убедитесь, что новый бачок совместим с модификацией вашего автомобиля: на моторах 1.8T и 2.8 V6 крепления могут отличаться.
Работайте в перчатках – пластиковые защёлки бачка хрупкие, а острые края металлических кронштейнов могут повредить руки. Если демонтаж затягивается, используйте магнитный поддон для сбора мелких деталей: гайки и шайбы часто теряются в подкапотном пространстве.
Доступ к бачку омывателя: снятие переднего бампера
На Volkswagen Passat B5 бачок омывателя расположен за передним бампером, ближе к левому крылу. Для его демонтажа потребуется частично или полностью снять бампер. Работу начинайте с отсоединения клеммы аккумулятора, чтобы исключить случайное замыкание при работе с электрическими разъемами.
Инструменты, необходимые для снятия бампера:
- Ключи Torx T25 и T30;
- Головка на 10 мм с трещоткой;
- Плоская отвертка;
- Пластиковые клипсодеры (для предотвращения повреждения крепежа);
- Домкрат или подставки (при необходимости поддомкратить автомобиль).
Первым делом снимите решетку радиатора. Она крепится на пластиковых защелках и двух винтах Torx T25 в верхней части. Аккуратно подденьте решетку снизу плоской отверткой, избегая повреждения лакокрасочного покрытия. Отложите решетку в сторону.
Под бампером расположены четыре болта крепления к подрамнику: два по центру и два по краям. Используйте головку на 10 мм для их откручивания. На некоторых модификациях Passat B5 дополнительно установлены пластиковые пистоны – удалите их с помощью клипсодера или аккуратно подденьте отверткой.
Снимите фары. Для этого открутите два болта Torx T30 на каждой фаре (один сверху, один снизу) и отсоедините электрические разъемы. Фары удерживаются на направляющих – потяните их на себя, прилагая равномерное усилие. Если фара не поддается, проверьте наличие скрытых креплений.
Отсоедините бампер от крыльев. Для этого открутите по одному болту Torx T25 с каждой стороны в арках колес. Внутри арок также могут быть пластиковые пистоны – удалите их. После этого бампер останется закреплен только на верхних защелках и боковых направляющих. Потяните бампер на себя, начиная с одного угла, затем переходите к другому.
При снятии бампера обратите внимание на датчик температуры наружного воздуха (если установлен) – он расположен на левой стороне и подключен проводом. Отсоедините разъем, чтобы не повредить его при демонтаже. После снятия бампера бачок омывателя будет доступен для дальнейших манипуляций.

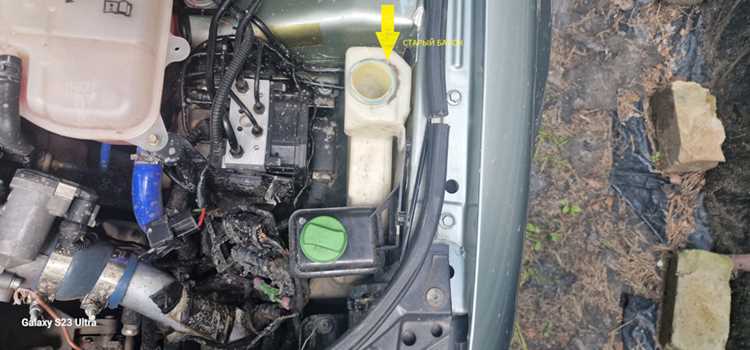

Отключение электропроводки и шлангов от бачка
Перед отсоединением разъемов электропроводки пометьте их маркером или сфотографируйте расположение: на бачке Пассат Б5 установлены два датчика – уровня жидкости (серый разъем) и подогрева (черный разъем). Сожмите фиксаторы пальцами и потяните разъемы строго на себя, избегая перекосов. Если контакты окислены, очистите их контактной смазкой или спиртом, используя тонкую кисть. Шланги подачи жидкости к форсункам закреплены хомутами с пружинным механизмом – сожмите усики хомута пассатижами и сдвиньте его на 3–4 см от штуцера, затем аккуратно стяните шланг, прокручивая его вокруг оси, чтобы не повредить пластиковые патрубки.
При отсоединении шланга обратки от насоса (тонкий черный шланг с белой меткой) подготовьте емкость для сбора остатков жидкости – объем может достигать 200 мл. Если шланг прикипел, прогрейте место соединения феном до 60–70°C, затем подденьте его плоской отверткой, обернутой ветошью. Проверьте состояние уплотнительных колец на штуцерах – при наличии трещин или деформации замените их на новые (артикул VW 1J0 955 721 для шлангов диаметром 6 мм).
Освобождение креплений и извлечение бачка из посадочного места
Начните с отсоединения электрического разъема насоса омывателя. Он расположен на верхней части бачка и фиксируется защелкой – нажмите на нее пальцем, одновременно потянув разъем вверх. Если контакты окислены, очистите их мелкозернистой наждачной бумагой или специальным спреем для электрических соединений.

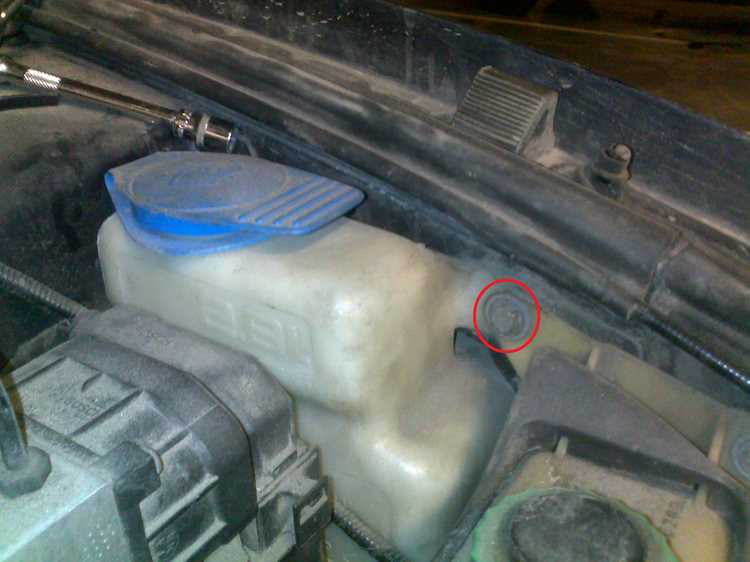

Бачок удерживается двумя пластиковыми фиксаторами в нижней части и одним винтом под кронштейном. Первый фиксатор находится ближе к переднему бамперу – подденьте его плоской отверткой, аккуратно сдвигая в сторону. Второй расположен у лонжерона, его можно освободить, слегка надавив на выступ и потянув бачок на себя.
Винт под кронштейном откручивается головкой на 10 мм. Он часто закисает – используйте проникающую смазку (например, WD-40) и дайте ей подействовать 5–10 минут. Если винт не поддается, попробуйте прогреть его строительным феном, избегая перегрева пластиковых элементов.
После снятия всех креплений бачок останется держаться на шлангах подачи жидкости. Ослабьте хомуты плоскогубцами или отверткой (в зависимости от типа) и снимите шланги, подставив емкость для сбора остатков жидкости. Если шланги прикипели, прокрутите их вокруг штуцера, чтобы нарушить герметичность соединения.
Извлекайте бачок движением вверх и вперед, одновременно поворачивая его вокруг оси. В узком пространстве моторного отсека Пассата Б5 это может потребовать нескольких попыток – не прилагайте чрезмерных усилий, чтобы не повредить пластиковые защелки или штуцеры. Если бачок застрял, проверьте, не осталось ли незамеченных креплений или шлангов.
При установке нового бачка обратите внимание на положение уплотнительных колец на штуцерах. Они должны быть целыми и смазанными силиконовой смазкой для предотвращения протечек. Затягивайте хомуты равномерно, избегая перекосов, иначе шланги могут треснуть при эксплуатации.
После фиксации бачка проверьте работу насоса, подав на него питание напрямую от аккумулятора. Если жидкость не поступает, убедитесь в отсутствии перегибов шлангов и правильности подключения разъема. Запустите двигатель и активируйте омыватель – струя должна быть равномерной, без пузырьков воздуха.
Проверка состояния деталей и подготовка к установке нового бачка
После демонтажа старого бачка омывателя осмотрите все снятые элементы на предмет износа или повреждений. Особое внимание уделите патрубкам и уплотнительным кольцам – на них не должно быть трещин, разрывов или деформаций. Проверьте состояние электрического разъема насоса: окисление контактов или оплавление пластика сигнализирует о необходимости замены. Если на бачке обнаружены следы протечек, осмотрите место крепления насоса – часто причиной становится изношенная прокладка.
Оцените работоспособность насоса омывателя до установки нового бачка. Подключите его напрямую к аккумулятору (12 В) и прослушайте звук работы: равномерное гудение без посторонних шумов указывает на исправность. Если насос не включается или работает с перебоями, замените его – артикул оригинального насоса для Passat B5: 1J0 955 653 A. Аналоги от сторонних производителей (например, Hella 8MP 351 001-011) стоят дешевле, но проверяйте совместимость по посадочным размерам.
Перед установкой нового бачка сравните его геометрию со старым. На Passat B5 используются два основных типа бачков: с одним отсеком (для воды) и с двумя (для воды и жидкости омывателя фар). Убедитесь, что новый бачок имеет идентичные крепежные отверстия и выступы для фиксации. Если приобретен неоригинальный бачок, проверьте наличие всех необходимых отверстий для датчика уровня жидкости и насоса – часто они требуют доработки напильником.
Очистите посадочное место бачка от грязи и остатков герметика. Используйте пластиковый скребок, чтобы не повредить лакокрасочное покрытие крыла. Протрите поверхность обезжиривателем (например, Liqui Moly Bremsen-Reiniger) – это улучшит адгезию новых уплотнителей. Осмотрите металлические кронштейны крепления: если на них есть ржавчина, зачистите ее наждачной бумагой (зернистость P400) и обработайте преобразователем ржавчины.
| Деталь | Артикул (оригинал) | Аналог | Примечание |
|---|---|---|---|
| Уплотнительное кольцо насоса | 1J0 955 653 B | Febi 35100 | Диаметр 18 мм, толщина 2 мм |
| Патрубок подачи жидкости | 1J0 955 665 A | Meyle 100 603 0005 | Длина 300 мм, внутренний диаметр 6 мм |
| Датчик уровня жидкости | 1J0 955 537 A | Vemo V10-72-0033 | Только для бачков с двумя отсеками |
Смажьте новые уплотнительные кольца силиконовой смазкой (например, Permatex 81150) перед установкой – это предотвратит их перекручивание и обеспечит герметичность. Если на новом бачке отсутствуют направляющие штифты для фиксации насоса, нанесите на посадочное место тонкий слой герметика (Loctite 574) – это компенсирует возможные зазоры. Перед окончательной сборкой проверьте работу насоса, подключив его к штатной проводке: жидкость должна подаваться равномерной струей без пузырьков воздуха.
Обратная сборка и проверка работоспособности системы омывателя
Перед установкой бачка на место убедитесь, что все уплотнительные кольца на штуцерах и электрическом разъёме насоса целы. Замените их при наличии трещин или деформаций – артикул оригинального уплотнителя для штуцеров: 1J0 955 721 A. Нанесите тонкий слой силиконовой смазки на резиновые элементы, чтобы облегчить последующий демонтаж и предотвратить прилипание.
Установите бачок в посадочное место, совместив выступы на его корпусе с пазами в кузове. Закрепите фиксирующими скобами – для этого потребуется приложить усилие до характерного щелчка. Проверьте, чтобы бачок не болтался: допустимый люфт не более 1–2 мм. При необходимости подложите резиновые прокладки толщиной 3–4 мм под скобы.
- Подсоедините шланги к штуцерам, ориентируясь по меткам на бачке (если есть) или по длине трубок. Для передних форсунок используйте шланг диаметром 4 мм, для задних – 3 мм. Затяните хомуты до упора, но не перетягивайте: момент затяжки не должен превышать 2 Н·м.
- Подключите разъём насоса, убедившись, что фиксатор защёлкнулся. Проверьте контакты на отсутствие окислов – при необходимости зачистите их мелкозернистой наждачной бумагой (P1000).
- Восстановите питание, подключив клемму аккумулятора. Если автомобиль оснащён системой Comfort Control, после подключения может потребоваться инициализация через диагностический сканер (например, VCDS).
Залейте в бачок жидкость для омывателя до отметки MAX. Используйте состав, соответствующий сезону: летом – концентрат с моющими присадками (например, Sonax Xtreme), зимой – незамерзающую жидкость с температурой кристаллизации не выше –25°C. Избегайте смешивания разных типов жидкостей – это может привести к образованию осадка и засорению форсунок.
Проверьте работоспособность системы в следующем порядке:
- Включите зажигание, не запуская двигатель.
- Активируйте омыватель лобового стекла: насос должен запуститься через 1–2 секунды после нажатия подрулевого переключателя. Прислушайтесь к звуку – равномерное жужжание без посторонних шумов свидетельствует о нормальной работе.
- Повторите тест для заднего омывателя (если предусмотрен). Струя жидкости должна быть направлена в центр стекла с расстояния 30–40 см от форсунки.
- Проверьте герметичность соединений: протрите штуцеры и хомуты сухой салфеткой, затем снова активируйте омыватель. Появление капель указывает на неплотное соединение – подтяните хомуты или замените уплотнители.
Если насос не включается, проверьте предохранитель S110 (15 А) в блоке предохранителей под рулевой колонкой. При исправном предохранителе прозвоните проводку мультиметром: напряжение на разъёме насоса должно составлять 12–14 В при включённом зажигании. Отсутствие напряжения указывает на обрыв цепи или неисправность подрулевого переключателя – замените его в сборе (артикул 3B0 953 513 A).
