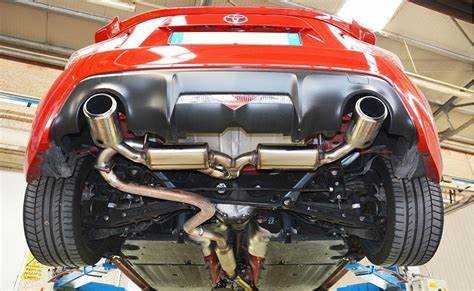

Для чего нужна выхлопная система автомобиля

Выхлопная система – не просто труба для отвода газов. Она отвечает за снижение токсичности выбросов на 90–95% благодаря каталитическому нейтрализатору, который преобразует CO, NOx и углеводороды в менее вредные соединения. Без него современный двигатель не пройдет экологический стандарт Евро-5 или Евро-6, а в некоторых странах эксплуатация такого автомобиля запрещена.

Глушитель снижает уровень шума до 70–90 дБ, что критично для городского движения. В спортивных автомобилях используют прямоточные системы, которые увеличивают мощность на 5–10%, но повышают шум до 100 дБ и выше. При этом важно помнить: неверно подобранный глушитель может снизить крутящий момент на низких оборотах на 15–20%.

Турбированные двигатели требуют особого внимания к выхлопной системе. Давление выхлопных газов в них достигает 2–3 бар, и любая утечка или засорение снижает эффективность турбины на 30–40%. Регулярная проверка состояния гофр, прокладок и датчиков кислорода (лямбда-зондов) помогает избежать потери мощности и увеличения расхода топлива на 10–15%.

Коррозия – основная причина выхода из строя выхлопной системы. В регионах с зимней обработкой дорог солью срок службы глушителя сокращается до 3–5 лет. Нержавеющие стали (например, AISI 304 или 409) увеличивают ресурс до 8–10 лет, но стоят на 40–60% дороже. При замене элементов системы рекомендуется использовать антикоррозийные составы и проверять герметичность соединений.

Датчики кислорода контролируют состав смеси, влияя на расход топлива и выбросы. Неисправный лямбда-зонд увеличивает потребление бензина на 10–20% и может привести к выходу из строя катализатора. Замена датчика каждые 80–100 тыс. км пробега – обязательное условие для поддержания оптимальной работы двигателя.

Как выхлопная система влияет на мощность двигателя

Выхлопная система напрямую определяет эффективность газообмена в двигателе. Задержка отвода отработавших газов создаёт противодавление, снижающее наполнение цилиндров свежей топливовоздушной смесью. На оборотах свыше 4000 об/мин каждый лишний кПа противодавления способен уменьшить мощность на 3–5%. Оптимальная конструкция коллектора и резонаторов минимизирует этот эффект, обеспечивая прирост до 8% крутящего момента в среднем диапазоне оборотов.

Диаметр и длина труб выхлопной системы критичны для резонансных явлений. Короткие трубы (до 1,5 м) с диаметром 50–60 мм ускоряют отвод газов на высоких оборотах, но ухудшают крутящий момент на низких. Длинные системы (3–4 м) с диаметром 65–76 мм создают эффект «подсоса», улучшая наполнение цилиндров на 1500–3500 об/мин. Для атмосферных двигателей рекомендуется подбирать длину первичных труб коллектора из расчёта 30–40 см на каждые 1000 см³ рабочего объёма.

Глушители и катализаторы – основные источники потерь мощности. Стандартный катализатор снижает отдачу на 5–12% из-за сопротивления потоку. Спортивные аналоги с металлическим носителем уменьшают потери до 2–3%, но требуют перепрошивки ЭБУ для корректной работы лямбда-зондов. Прямоточные глушители с перфорированными перегородками сохраняют до 90% исходной мощности, однако увеличивают шум на 10–15 дБ.

Материал выхлопной системы влияет на теплоотвод и долговечность. Нержавеющая сталь AISI 304 толщиной 1,5 мм выдерживает температуры до 900°C, сохраняя геометрию труб при длительных нагрузках. Алюминизированная сталь дешевле, но деформируется при 700°C, что приводит к росту противодавления на 15–20%. Титановые системы на 40% легче стальных, но требуют специальных креплений из-за высокого коэффициента теплового расширения.

Настройка выхлопной системы под конкретный двигатель требует учёта фаз газораспределения и степени сжатия. Для турбированных агрегатов критичен диаметр downpipe – сужение на 10 мм снижает мощность на 7–10% из-за роста обратного давления перед турбиной. На атмосферных моторах с высокой степенью сжатия (>11:1) рекомендуется использовать коллекторы 4-2-1 для улучшения продувки цилиндров на 2500–4500 об/мин, что даёт прирост 12–18 л.с. без изменения настроек топливной системы.

Основные компоненты выхлопной системы и их функции

Выхлопная система состоит из пяти ключевых элементов, каждый из которых решает специфические задачи. Их исправность напрямую влияет на мощность двигателя, расход топлива и уровень вредных выбросов. Рассмотрим функции каждого компонента с техническими нюансами.

Выпускной коллектор – первый узел, принимающий отработанные газы из цилиндров. Изготавливается из жаропрочной стали или чугуна, выдерживает температуры до 900°C. Его конструкция оптимизирует газовый поток, предотвращая обратное давление, которое снижает КПД двигателя на 5–15%. На современных автомобилях применяют коллекторы с переменной геометрией (например, в турбированных моторах), улучшающие отклик на низких оборотах.

• Материалы: нержавеющая сталь (срок службы 10–15 лет), чугун (дешевле, но тяжелее).
• Проблемы: трещины из-за термических нагрузок – приводят к подсосу воздуха и ошибкам датчика кислорода.
• Рекомендация: проверять герметичность каждые 50 000 км, особенно на автомобилях с турбонаддувом.

Каталитический нейтрализатор снижает токсичность выхлопа, окисляя CO и углеводороды до CO₂ и H₂O, а также восстанавливая NOₓ до азота. Работает при температуре 400–800°C, эффективность достигает 90–98%. Внутри – керамическая или металлическая сотовая структура с покрытием из платины, палладия и родия. Стоимость замены – от 20 000 до 150 000 рублей в зависимости от модели автомобиля.

1. Признаки неисправности: падение мощности, запах тухлых яиц (сероводород), ошибка P0420.
2. Причины выхода из строя: использование этилированного бензина, попадание масла или антифриза в камеру сгорания.
3. Совет: избегать коротких поездок – катализатор не успевает прогреться до рабочей температуры, что ускоряет его разрушение.

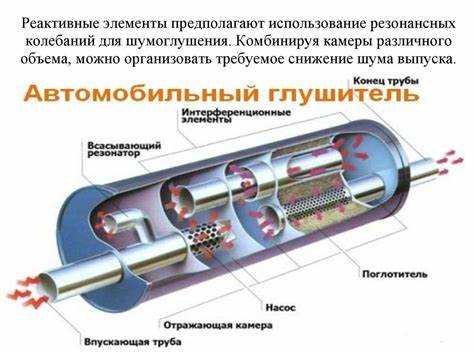

Глушитель гасит звуковые колебания выхлопных газов за счет акустического лабиринта или перфорированных труб. Различают два типа: резонансный (для спортивных автомобилей) и поглощающий (для гражданских моделей). Объем глушителя подбирается под рабочий объем двигателя: на 1,6-литровый мотор требуется 20–30 литров, на 3,0-литровый – 40–60 литров. Коррозия – основная причина замены, особенно в регионах с зимней обработкой дорог реагентами.

Датчики кислорода (лямбда-зонды) контролируют состав выхлопных газов, передавая данные в ЭБУ для корректировки топливной смеси. Устанавливаются до и после катализатора: первый регулирует смесь, второй проверяет эффективность нейтрализатора. Срок службы – 80 000–160 000 км. Неисправность датчика увеличивает расход топлива на 10–20% и приводит к ошибкам P0130–P0167. Замена обходится в 3 000–15 000 рублей за штуку.

Гофра – гибкий элемент между коллектором и глушителем, компенсирующий вибрации двигателя. Изготавливается из многослойной нержавеющей стали с оплеткой. При повреждении появляется металлический стук при перегазовках. Средний ресурс – 100 000 км. Ремонту не подлежит, только замена. При выборе аналога обращайте внимание на диаметр (должен совпадать с оригиналом) и длину (допустимое отклонение ±5 мм).

Почему важно своевременно чистить и обслуживать глушитель

Глушитель снижает уровень шума двигателя на 20–30 дБ, но при засорении сажей и конденсатом его эффективность падает на 40–60%. Накопление влаги в зимний период ускоряет коррозию металла: ржавчина проедает стенки глушителя за 2–3 сезона при отсутствии обслуживания. Забитый глушитель увеличивает противодавление в выхлопной системе, что снижает мощность двигателя на 5–15% и повышает расход топлива на 3–7%.

Конденсат, смешиваясь с продуктами сгорания, образует агрессивные кислоты, разъедающие внутренние перегородки глушителя. При температуре ниже -10°C вода замерзает, расширяется и деформирует корпус, что приводит к трещинам и разгерметизации. Замена глушителя обходится в 8–12 тыс. рублей, тогда как профилактическая чистка – в 1,5–3 тыс. рублей. Регулярное обслуживание каждые 15–20 тыс. км продлевает срок службы системы на 30–50%.

Засоренный глушитель нарушает работу лямбда-зонда и катализатора, что увеличивает выбросы CO и NOx на 25–40%. Это приводит к некорректной работе ЭБУ, переходу двигателя в аварийный режим и повышенному износу поршневой группы. В регионах с жесткими экологическими нормами эксплуатация автомобиля с неисправным глушителем грозит штрафом до 500 рублей за превышение допустимых выбросов.

Очистка глушителя включает продувку сжатым воздухом под давлением 6–8 бар, промывку нейтрализующими составами и обработку антикоррозийными покрытиями. Для дизельных двигателей рекомендуется использовать присадки на основе церия, снижающие накопление сажи на 60–70%. После чистки проверяют герметичность соединений и уровень шума: превышение нормы на 5 дБ указывает на необходимость замены внутренних элементов.

Как определить неисправности в работе выхлопной системы

Первый признак проблем – изменение звука выхлопа. Нормальный уровень шума для легкового автомобиля составляет 72–80 дБ на расстоянии 0,5 м от выхлопной трубы. Превышение на 5–10 дБ указывает на прогорание глушителя или повреждение резонатора. Глухие металлические стуки при перегазовке сигнализируют о разрушении внутренних перегородок или отсоединении элементов системы. Треск или шипение на холостых оборотах – следствие трещин в выпускном коллекторе или прокладке.

Визуальный осмотр выявляет 70% неисправностей. Проверяйте:

• Состояние сварных швов – ржавчина или трещины вдоль них приводят к утечкам газов.
• Цвет нагара на внутренней поверхности трубы: черный маслянистый слой – маслосъемные колпачки, сухой серый – обедненная смесь.
• Крепежные элементы – ослабленные хомуты вызывают вибрацию и преждевременный износ.
• Наличие конденсата в глушителе зимой – норма, летом – признак неполного сгорания топлива.

Дым из выхлопной трубы – индикатор конкретных неисправностей. Белый густой дым при прогретом двигателе (температура охлаждающей жидкости выше 60°C) указывает на пробой прокладки ГБЦ или трещину в блоке цилиндров. Синий оттенок – сгорание масла в камере (расход свыше 0,5 л на 1000 км). Черный дым – переобогащенная смесь, вызванная неисправностью датчиков кислорода или форсунок. Для дизелей белый дым на холодную допустим, но исчезает через 2–3 минуты после запуска.

Диагностика с помощью манометра или эндоскопа экономит время. Подключите манометр к выпускному коллектору через переходник – давление выше 0,3 бар на холостых оборотах свидетельствует о забитом катализаторе или сажевом фильтре. Эндоскоп через отверстие лямбда-зонда покажет состояние сот катализатора: оплавление или разрушение на 30% и более требует замены. При отсутствии инструментов используйте метод «бумажного листа»: поднесите лист к выхлопной трубе на работающем двигателе – равномерное прилипание указывает на исправность, неравномерное или слабое – на утечки или забитые элементы.

Влияние катализатора на экологичность и производительность автомобиля

Катализатор снижает выбросы токсичных веществ на 90–98%: оксидов азота (NOₓ) – до 95%, углеводородов (CH) – до 90%, угарного газа (CO) – до 98%. Рабочая температура нейтрализатора – 300–800°C; при 250°C эффективность падает на 30–50%, а при 1000°C происходит спекание керамического носителя, сокращающее срок службы на 40–60%. Современные трехкомпонентные катализаторы с платино-палладиевым покрытием (Pt/Pd/Rh в соотношении 5:2:1) выдерживают 100–150 тыс. км пробега, но при использовании топлива с содержанием серы выше 10 ppm деградируют на 20–30% быстрее.

Для диагностики состояния катализатора используйте сканер OBD-II: коды P0420/P0430 указывают на снижение эффективности ниже 70%. При падении противодавления на 20% от нормы (измеряется манометром на выхлопе) замените нейтрализатор – ремонту он не подлежит. Избегайте частых холодных пусков: 10 запусков при температуре ниже –10°C сокращают ресурс катализатора на 5–7 тыс. км.

Материалы и технологии изготовления современных выхлопных систем

Современные выхлопные системы изготавливаются преимущественно из нержавеющей стали марок AISI 304 и AISI 409. Первая содержит 18% хрома и 8% никеля, обеспечивая коррозионную стойкость до 800°C, вторая – 11% хрома и титан, что делает её дешевле, но менее устойчивой к высоким температурам. Для спортивных автомобилей применяют AISI 321 с добавлением титана, выдерживающую до 900°C без деформаций.

Алюминизированная сталь – бюджетная альтернатива, где углеродистая сталь покрывается слоем алюминия толщиной 20–50 мкм. Срок службы таких систем ограничен 3–5 годами из-за постепенного выгорания покрытия, особенно в зонах сварных швов. Применяется в массовых моделях, где стоимость важнее долговечности.

Титановые выхлопные системы на 40% легче стальных, но в 5–7 раз дороже. Используются в суперкарах (например, Ferrari 488, Porsche 911 GT3) благодаря устойчивости к температурам до 1100°C и минимальному тепловому расширению. Недостаток – хрупкость при ударных нагрузках, требующая усиленных креплений.

Керамические покрытия толщиной 50–150 мкм наносятся на внутренние поверхности глушителей методом плазменного напыления. Снижают теплопотери на 15–20%, улучшая термоэффективность двигателя, и продлевают срок службы металла на 30–40%. Применяются в системах с турбонаддувом, где температура выхлопных газов превышает 950°C.

Лазерная сварка заменила традиционную точечную в производстве глушителей и резонаторов. Точность шва ±0,1 мм исключает микротрещины, а скорость до 6 м/мин сокращает время сборки на 30%. Технология позволяет сваривать разнородные металлы, например, нержавеющую сталь с алюминием, без образования хрупких интерметаллидов.

Гидроформовка используется для изготовления сложных геометрических элементов – коллекторов, гофр, переходных труб. Заготовка помещается в пресс-форму, где под давлением до 4000 бар ей придаётся нужная форма. Метод снижает количество сварных швов на 60%, повышая герметичность и акустические характеристики системы.

Каталитические нейтрализаторы изготавливаются на основе керамических сот (кордиерит) или металлических фольг (FeCrAl). Кордиеритовые блоки выдерживают 1200°C, но хрупкие при вибрациях; металлические – на 20% эффективнее при холодном старте, но дороже на 15–20%. Платино-палладиевое покрытие наносится методом пропитки с последующим обжигом при 500°C для фиксации катализатора.

Аддитивные технологии (3D-печать) применяются для прототипирования и мелкосерийного производства выхлопных систем из жаропрочных сплавов Inconel 625 или Haynes 230. Позволяют создавать оптимизированные по весу и аэродинамике конструкции с внутренними каналами сложной формы. Стоимость детали снижается на 40% при партии до 50 штук, но пока не конкурентоспособна для массового производства.

Что делать при появлении посторонних шумов в выхлопной системе

Первым шагом локализуйте источник шума. Глухой металлический стук при работе двигателя на холостых оборотах часто указывает на прогоревший или отслоившийся внутренний слой глушителя. Звонкий дребезжащий звук, усиливающийся при разгоне, характерен для трещин в резонаторе или ослабших креплений. Если шум напоминает шипение или свист, проверьте герметичность соединений между трубами и наличие сквозных отверстий в гофре. Используйте автомобильный стетоскоп или длинную отвертку (приложив рукоятку к уху, а наконечник – к элементам системы) для точной диагностики.

При обнаружении повреждений оцените их масштаб. Небольшие трещины в сварных швах глушителя или резонатора можно временно устранить с помощью термостойкого герметика (например, Permatex 81409) или бандажной ленты из стекловолокна с эпоксидной пропиткой. Для этого очистите поверхность металлической щеткой, обезжирьте ацетоном и нанесите состав согласно инструкции. Учтите, что такие меры продлят срок службы системы на 1–3 месяца, но не заменят профессиональный ремонт. Если поврежден гофр или прогорела перегородка в глушителе, единственный эффективный вариант – замена детали.

Проверьте крепежные элементы. Ослабшие подвесы глушителя (резиновые или металлические) вызывают вибрации и стуки при движении по неровностям. Замените изношенные подушки (артикулы для популярных моделей: Toyota Corolla – 17551-22010, Volkswagen Golf – 1J0 253 149 B). Убедитесь, что хомуты на стыках труб затянуты с моментом 25–35 Н·м. При коррозии крепежа используйте антизадирную пасту (Loctite 8009) для предотвращения прикипания. Если шум сохраняется после проверки креплений, демонтируйте систему и осмотрите внутренние перегородки глушителя на предмет разрушения – их обрушение требует замены узла целиком.

При появлении нехарактерного рева или повышенного уровня шума измерьте противодавление в системе. Подключите манометр к выхлопной трубе через адаптер и запустите двигатель. Нормальное значение на холостых оборотах – 0,1–0,3 бар, при 3000 об/мин – до 0,5 бар. Превышение этих показателей на 20% и более свидетельствует о забитом катализаторе или сажевом фильтре. В таком случае замените неисправный элемент или установите пламегаситель с обманкой лямбда-зонда (для автомобилей с Евро-2/3). Не используйте механические средства прочистки – они разрушают керамические соты и усугубляют проблему.
