Где находится блок предохранителей ауди а4 б8

Audi A4 B8 (2007–2015) оснащена двумя основными блоками предохранителей: один расположен в салоне, второй – в моторном отсеке. Первый блок находится под пластиковой крышкой слева от рулевой колонки, за панелью управления климатом. Для доступа достаточно снять декоративную накладку, потянув её на себя. Второй блок размещён в подкапотном пространстве, рядом с аккумуляторной батареей, под защитной крышкой с маркировкой «Fuse Box».

В салонном блоке сосредоточены предохранители, отвечающие за освещение, мультимедийную систему, стеклоподъёмники, подогрев сидений и другие электронные компоненты. Например, предохранитель прикуривателя (F22) обычно имеет номинал 15 А и расположен в позиции 22. В моторном отсеке находятся элементы, защищающие цепи стартера, генератора, системы впрыска и ABS. Так, предохранитель топливного насоса (F5) чаще всего установлен в позиции 5 с номиналом 20 А.

Схема расположения предохранителей может отличаться в зависимости от комплектации и года выпуска. В Audi A4 B8 с двигателями 1.8 TFSI или 2.0 TDI, например, дополнительный блок реле может находиться под передним пассажирским сиденьем. Для точной идентификации используйте наклейку на внутренней стороне крышки блока или руководство по эксплуатации. Если предохранитель перегорел, проверьте цепь на короткое замыкание – замена без устранения причины приведёт к повторному выходу из строя.

При поиске неисправностей обратите внимание на цвет корпуса предохранителя: жёлтый – 20 А, синий – 15 А, красный – 10 А. В моторном блоке часто встречаются высокоамперные предохранители (30–50 А) для цепей с большим током. Для диагностики используйте мультиметр или тестер предохранителей – визуальный осмотр не всегда выявляет дефекты.

Где искать блок предохранителей в Audi A4 B8: схема

Audi A4 B8 (2007–2015) оснащена двумя основными блоками предохранителей: в салоне и под капотом. Первый расположен слева от рулевой колонки, за пластиковой крышкой панели приборов. Чтобы получить доступ, потяните крышку на себя – она фиксируется на защёлках. Второй блок находится в моторном отсеке, рядом с аккумулятором, под чёрной пластиковой крышкой с надписью «Fuse Box».

В салонном блоке сосредоточены предохранители для систем комфорта, освещения и электроники. Например, F22 (10 А) отвечает за подсветку приборной панели, F46 (15 А) – за прикуриватель, F59 (5 А) – за блок управления климатом. Точное расположение указано на обратной стороне крышки блока или в руководстве по эксплуатации. Для удобства используйте пинцет, встроенный в крышку.

• Под капотом: предохранители для силовых цепей (стартер, генератор, ABS).
• F1 (110 А) – главный предохранитель генератора.
• F2 (50 А) – защита цепи стартера.
• F3 (30 А) – блок управления двигателем.

Для диагностики используйте мультиметр: проверяйте напряжение на ножках предохранителя при включённом зажигании. Если предохранитель перегорел, заменяйте только на аналог с идентичным номиналом – использование проволоки или «жучков» приведёт к возгоранию проводки. В сложных случаях (например, при повторном срабатывании) проверяйте цепь на короткое замыкание или обращайтесь к электрику.

Расположение основного блока предохранителей в салоне Audi A4 B8

Основной блок предохранителей в салоне Audi A4 B8 (2007–2015) находится под левой торпедой, за крышкой панели приборов. Чтобы получить доступ, сдвиньте водительское сиденье до упора назад, опустите рулевую колонку и откройте крышку, потянув её на себя за нижний край. Крышка крепится на пластиковых защёлках – не прилагайте чрезмерных усилий, чтобы не сломать фиксаторы.

Внутри блока расположены предохранители и реле, отвечающие за электронику салона, освещение, систему климат-контроля и часть функций двигателя. Нумерация предохранителей начинается с левого верхнего угла (со стороны водителя) и идёт слева направо, сверху вниз. Для удобства на обратной стороне крышки блока нанесена схема с указанием назначения каждого элемента, но она может быть неполной или устаревшей для рестайлинговых моделей (2011+).

В таблице ниже приведены ключевые предохранители салонного блока с их номиналами и функциями для Audi A4 B8 до и после рестайлинга:

Для замены предохранителя используйте пластиковый пинцет, расположенный в том же блоке. Если новый предохранитель сразу перегорает, проверьте цепь на короткое замыкание – частые причины: повреждённая проводка в дверях (стеклоподъёмники, зеркала) или неисправные потребители (например, моторчик печки). В рестайлинговых версиях (2011+) часть функций перенесена в дополнительный блок под бардачком, но основной остаётся на прежнем месте.

При диагностике обратите внимание на реле: они расположены в правой части блока (если смотреть на него спереди). Наиболее критичные – реле топливного насоса (обычно №432) и реле стартера (№428). Если автомобиль не заводится, сначала проверьте их: подергайте рукой – исправное реле должно издавать лёгкий щелчок при встряхивании. При подозрении на неисправность замените реле на аналогичное из неиспользуемой цепи (например, реле задних противотуманок).

В салонном блоке также находится диагностический разъём OBD-II (обычно под заглушкой рядом с блоком предохранителей). Если при подключении сканера ошибки не считываются, проверьте предохранитель F45 (10А) – он отвечает за шину CAN и диагностику. В некоторых случаях проблема кроется в окислении контактов разъёма: очистите их спиртом и контактной смазкой.

Для доступа к предохранителям задних потребителей (например, обогрева заднего стекла) потребуется открыть дополнительный блок в багажнике. Он расположен за правой боковой обшивкой, рядом с нишей для запаски. В нём же находятся предохранители для аудиосистемы (если установлена штатная магнитола) и модуля комфорта. При замене элементов в багажном блоке отключите клемму аккумулятора – некоторые цепи остаются под напряжением даже при выключенном зажигании.

Если после замены предохранителя проблема сохраняется, проверьте целостность проводки с помощью мультиметра. Особое внимание уделите участкам с частыми перегибами: под дверными уплотнителями, в районе педального узла и за бардачком. В Audi A4 B8 распространена проблема с перетиранием проводов к блоку управления зеркалами – при этом перестаёт работать обогрев и складывание зеркал. Для ремонта используйте термоусадочные трубки и пайку, изолента не обеспечивает долговечной защиты.

Как найти дополнительный блок предохранителей под капотом

Крышка блока фиксируется двумя винтами под торкс T20 или пластиковыми зажимами – используйте соответствующий инструмент, чтобы не повредить крепления. На внутренней стороне крышки нанесена схема с номерами предохранителей и их назначением (например, F32 отвечает за топливный насос, F47 – за систему кондиционирования). Если схема отсутствует, сверьтесь с руководством по эксплуатации или онлайн-каталогом для вашего года выпуска.

Перед заменой предохранителя отключите зажигание и снимите клемму с аккумулятора, если работаете с цепями высокой мощности (например, стартер или ABS). Для извлечения используйте пластиковый пинцет, встроенный в блок, или специальные щипцы – металлические инструменты могут повредить контакты. После установки нового предохранителя проверьте работоспособность соответствующей системы, чтобы исключить короткое замыкание.

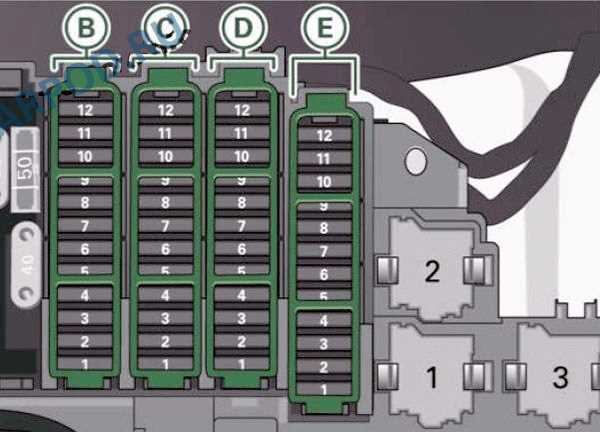

Схема предохранителей для водительской стороны и её расшифровка

В Audi A4 B8 (2007–2015) блок предохранителей на водительской стороне расположен под приборной панелью, слева от рулевой колонки. Для доступа снимите пластиковую крышку, потянув её на себя – крепления фиксируются защёлками без винтов. Внутри вы найдёте два ряда предохранителей: верхний (F1–F28) и нижний (F29–F52), а также реле (R1–R12). Нумерация идёт слева направо, начиная с верхнего ряда.

Ниже приведена расшифровка ключевых предохранителей водительского блока с указанием номинала и защищаемой цепи:

• F1 (10A) – Блок управления ABS/ESP. При перегорании возможны ошибки по тормозной системе, отключение ESP.
• F2 (5A) – Датчик дождя и света, автоматическое включение фар. Неисправность приводит к отказу авторежима дворников и света.
• F3 (15A) – Прикуриватель, розетка 12V в центральном тоннеле. Часто перегорает при подключении мощных устройств (компрессоры, зарядки).
• F4 (10A) – Блок управления подушками безопасности (Airbag). При срабатывании требует диагностики сканером VCDS.
• F5 (10A) – Центральный замок, сигнализация. Неисправность проявляется в отказе дистанционного открытия дверей.
• F6 (15A) – Электрорегулировка зеркал, обогрев зеркал. При перегорании зеркала не складываются и не нагреваются.
• F7 (20A) – Стеклоподъёмники передних дверей. Если не работает только один стеклоподъёмник – проверьте мотор или проводку.
• F8 (10A) – Блок управления климат-контролем. При перегорании климат перестаёт реагировать на настройки.

Реле в этом блоке отвечают за критические системы:

• R1 – Реле стартера. При неисправности двигатель не заводится, слышен щелчок втягивающего.
• R2 – Реле топливного насоса. Перегорание приводит к отсутствию давления в топливной рампе – двигатель глохнет или не запускается.
• R3 – Реле вентилятора радиатора. При отказе возможен перегрев двигателя.
• R4 – Реле обогрева заднего стекла. Неисправность видна по отсутствию нагрева нитей.

Для проверки предохранителей используйте мультиметр в режиме прозвонки или визуально осмотрите плавкую вставку – она должна быть целой. Заменяйте только на предохранители с идентичным номиналом (указан на корпусе блока). Использование предохранителя с большим током приведёт к возгоранию проводки.

Если предохранитель перегорает повторно после замены, ищите короткое замыкание в цепи. Начните с проверки проводов на повреждения, окисление контактов в разъёмах или неисправность потребителя (например, мотора стеклоподъёмника). В Audi A4 B8 частые проблемы возникают с проводкой в гофре двери – перетёртые провода приводят к КЗ.

Для диагностики сложных неисправностей (например, связанных с блоком ABS или Airbag) подключите диагностический сканер. Коды ошибок укажут на конкретный узел. Например, ошибка 01314 (Engine Control Module) может быть вызвана не только проблемами с ЭБУ, но и перегоревшим предохранителем F1.

В нижнем ряду блока (F29–F52) расположены предохранители для менее критичных систем:

• F30 (10A) – Аудиосистема, навигация. При перегорании пропадает звук или экран мультимедиа.
• F31 (5A) – Датчик уровня топлива, индикация на приборной панели. Неисправность приводит к неверным показаниям уровня.
• F32 (15A) – Обогрев передних сидений. При отказе проверьте нагревательные элементы и термопредохранители в подушках.
• F33 (10A) – Парктроник. Перегорание вызывает отключение звуковых сигналов при парковке.

При замене предохранителей или реле отключайте минусовую клемму аккумулятора, особенно если работаете с цепями, связанными с блоком управления двигателем или подушками безопасности. После установки нового предохранителя проверьте работоспособность системы – если она не восстановилась, ищите неисправность дальше по цепи.

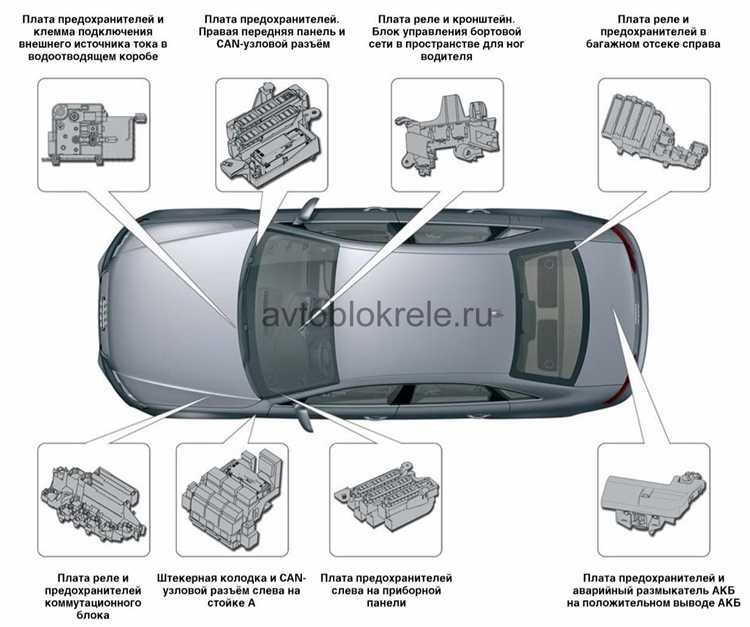

Где находится блок предохранителей в багажном отделении

В Audi A4 B8 (2007–2015) дополнительный блок предохранителей расположен в багажном отделении с правой стороны, за обшивкой боковой панели. Чтобы добраться до него, снимите пластиковую накладку, удерживаемую двумя клипсами и одним винтом под заглушкой. Обшивка крепится без защёлок – тяните её на себя, начиная с нижнего края.

Блок скрыт за чёрной пластиковой крышкой с маркировкой «Fuse Box» или «Sicherungskasten». На внутренней стороне крышки нанесена схема с номерами предохранителей и их назначением: здесь размещены элементы для задних фонарей, обогрева стекла, топливного насоса и системы комфорта. Проверьте соответствие схемы вашему году выпуска – в рестайлинговых моделях (2011+) расположение может отличаться.

Предохранители в этом блоке рассчитаны на токи от 5 до 30 А. Например, F3 (15 А) отвечает за прикуриватель, F12 (10 А) – за парктроник, а F23 (20 А) – за обогрев заднего стекла. Используйте только предохранители с идентичным номиналом: замена на более мощный приведёт к перегреву проводки.

Для извлечения предохранителя применяйте пластиковый пинцет, который хранится в том же блоке. Если инструмент отсутствует, подойдут тонкие плоскогубцы, но действуйте аккуратно – контакты легко повредить. Перед заменой отключите зажигание и выньте ключ из замка, чтобы избежать короткого замыкания.

В багажном блоке также могут находиться реле, например, для топливного насоса (K10) или системы омывателя фар (K22). Реле извлекаются простым вытягиванием, но перед установкой нового убедитесь в его совместимости: артикул реле указан на корпусе и должен совпадать с данными в руководстве по эксплуатации.

Если предохранитель перегорает повторно, проверьте цепь на наличие короткого замыкания. Осмотрите провода на повреждения, особенно в местах изгибов и соединений. Для диагностики используйте мультиметр: сопротивление исправной цепи не должно превышать 0,5 Ом. При обнаружении оплавленных контактов замените проводку или обратитесь в сервис.

После завершения работ установите крышку блока на место, убедившись, что все защёлки зафиксированы. Неправильная установка может привести к попаданию влаги и коррозии контактов. Если схема на крышке стёрлась, распечатайте её из официального руководства Audi или скачайте с ресурса erwin.audi.com по VIN-коду автомобиля.
