Почему нельзя паять провода в автомобиле

Пайка проводов в автомобиле – метод, который до сих пор применяют многие автовладельцы и даже некоторые сервисы. Однако при температурах выше +80°C припой начинает размягчаться, а при вибрации, характерной для подкапотного пространства, соединение теряет прочность. Исследования показывают, что до 30% отказов электрики в машинах старше 5 лет связаны именно с некачественными паяными соединениями. Особенно критично это для цепей с током свыше 10 А, где даже микроскопические трещины в припое приводят к локальному перегреву и окислению.

Второй ключевой недостаток пайки – коррозия. Флюс, используемый при пайке, часто остается на проводах и со временем разрушает медь. В условиях высокой влажности (например, в подкапотном пространстве после дождя) процесс ускоряется: уже через 2–3 года сопротивление соединения может вырасти в 5–10 раз, что приводит к падению напряжения и сбоям в работе электроники. Для современных автомобилей с CAN-шиной такие помехи становятся причиной ложных ошибок и нестабильной работы систем.

Альтернативы пайке существуют, и они надежнее. Обжимные гильзы с термоусадкой обеспечивают герметичное соединение с сопротивлением не более 0,1 Ом даже после 100 000 км пробега. Для силовых цепей (стартер, генератор) рекомендуются гильзы из луженой меди с двойным обжимом – они выдерживают токи до 200 А без перегрева. Самозажимные клеммы WAGO подходят для слаботочных цепей (датчики, освещение), но только модели с компаундом для защиты от влаги (например, WAGO 221 или 2273).

Для временных соединений или диагностики используют скрутку с пропайкой холодным методом – специальные токопроводящие пасты (например, Permatex 22058) заполняют микротрещины и предотвращают окисление. Однако это решение недолговечно: через 1–2 года паста высыхает, и контакт ухудшается. В любом случае, после любого соединения проводов необходимо проверять сопротивление мультиметром – оно не должно превышать 0,5 Ом на 1 метр провода.

Почему пайка в автомобильной проводке может привести к короткому замыканию

Пайка создает жесткое соединение, не рассчитанное на вибрации и механические нагрузки, характерные для автомобиля. В процессе эксплуатации провода подвергаются постоянным колебаниям: от работы двигателя, неровностей дорожного покрытия, открытия-закрытия дверей. Припой, особенно свинцово-оловянный, хрупок и со временем трескается, образуя микроразрывы. В этих местах сопротивление контакта резко возрастает, что приводит к локальному нагреву. Температура в зоне повреждения может превышать 150°C, что достаточно для оплавления изоляции и возникновения короткого замыкания.

Основные причины отказа паяных соединений в авто:

• Термоциклирование: перепады температур от -40°C до +120°C (под капотом) вызывают расширение и сжатие металлов с разными коэффициентами теплового расширения. Медь (провод) и припой (например, ПОС-61) деформируются неравномерно, что ведет к усталостному разрушению соединения.
• Коррозия: флюс, используемый при пайке, часто содержит агрессивные компоненты (например, хлорид цинка). Остатки флюса гигроскопичны и притягивают влагу, запуская электрохимическую коррозию. Продукты коррозии увеличивают сопротивление контакта в 10–100 раз, создавая условия для искрения.
• Неправильная техника пайки: перегрев провода свыше 300°C приводит к окислению меди и ухудшению адгезии припоя. Недостаточный прогрев – к образованию «холодных» паек с пористой структурой, которые разрушаются при малейшей нагрузке.

Риск короткого замыкания усиливается из-за особенностей автомобильной электрики. Напряжение бортовой сети (12–14,5 В) при коротком замыкании способно генерировать ток свыше 100 А, достаточный для воспламенения изоляции за 2–3 секунды. Паяные соединения, скрытые в жгутах проводки, не всегда доступны для визуального контроля. Даже микроскопические трещины в припое могут стать источником искрения, особенно в цепях с индуктивной нагрузкой (реле, катушки зажигания), где возникают импульсы напряжения до 200 В.

Дополнительную опасность представляют паяные соединения в силовых цепях (стартер, генератор, блоки управления). Например, в цепи стартера ток достигает 200–400 А. Припой с низкой температурой плавления (183°C для ПОС-61) может расплавиться под действием тепла, выделяемого при протекании такого тока через поврежденный контакт. Это приводит к разрыву цепи и образованию электрической дуги, способной прожечь изоляцию соседних проводов.

Для минимизации рисков пайку в автомобильной проводке заменяют на обжимные гильзы, клеммы с термоусадочными трубками или сварку. Обжимные соединения выдерживают вибрации до 50 Гц и температуры от -60°C до +150°C, сохраняя стабильное сопротивление контакта на уровне 0,1–0,5 мОм. При необходимости ремонта рекомендуется использовать специализированные автомобильные разъемы (например, Molex Mini-Fit Jr. или TE Connectivity) с покрытием из золота или олова, устойчивым к коррозии.

Как вибрация и перепады температур разрушают паяные соединения в авто

В автомобиле паяные соединения подвергаются циклическим нагрузкам от вибрации с частотой 20–200 Гц, генерируемой двигателем и дорожным покрытием. При длительном воздействии даже малые амплитуды колебаний вызывают усталостное разрушение припоя, особенно в местах с высоким механическим напряжением – например, на изгибах проводов или вблизи крепежных точек. Исследования показывают, что припои на основе олова-свинца (ПОС-61) теряют до 40% прочности после 10⁶ циклов вибрации, а бессвинцовые аналоги (Sn-Ag-Cu) – до 60%.

Температурные перепады в моторном отсеке достигают 120°C за короткий промежуток времени (от –30°C зимой до +90°C при работе двигателя). Коэффициент теплового расширения меди (16,5×10⁻⁶ К⁻¹) и припоя (22–25×10⁻⁶ К⁻¹) различается, что приводит к микроскопическим сдвигам в зоне пайки. После 500–1000 термоциклов в соединении образуются микротрещины, снижающие электропроводность на 15–25% и увеличивающие переходное сопротивление. В подкапотном пространстве этот процесс ускоряется из-за агрессивных сред – паров топлива, масла и дорожных реагентов.

Критическая зона – граница между припоем и медной жилой провода. Здесь формируется интерметаллическое соединение (например, Cu₆Sn₅), толщина которого растет со временем и температурой. При 150°C слой увеличивается на 1–2 мкм за 100 часов, становясь хрупким. Вибрация провоцирует отслоение этого слоя, что ведет к обрыву контакта. В автомобилях с турбонаддувом или системами Start-Stop количество термоциклов в 3–5 раз выше, чем в обычных машинах, ускоряя деградацию.

Паяные соединения в жгутах проводки, проложенных вдоль двигателя или коробки передач, разрушаются быстрее из-за резонансных явлений. При совпадении частоты вибрации с собственной частотой провода (обычно 50–150 Гц) амплитуда колебаний увеличивается в 2–3 раза, вызывая пластическую деформацию припоя. В таких условиях даже качественно выполненная пайка теряет герметичность через 2–3 года эксплуатации, особенно если провод не зафиксирован дополнительными хомутами.

Для диагностики скрытых дефектов используют тепловизоры с разрешением 0,05°C. Переходное сопротивление в поврежденном соединении повышает локальную температуру на 5–15°C при токе 10 А. Альтернативный метод – измерение импеданса на частоте 1 кГц: увеличение значения на 20% относительно эталонного указывает на микротрещины. В полевых условиях применяют тестеры с функцией «прозвонки» на переменном токе, выявляющие прерывистые контакты, не фиксируемые постоянным током.

Замена пайки на обжимные гильзы или клеммы с компрессионным соединением устраняет проблему термической усталости. Обжимные соединения выдерживают до 10⁷ циклов вибрации без потери проводимости, а их переходное сопротивление стабильно при температурах от –60°C до +150°C. Для высоконагруженных цепей (стартер, генератор) рекомендуются гильзы с двойным обжимом и термоусадочной трубкой с клеевым слоем, обеспечивающие герметичность и защиту от коррозии.

В системах с высокой вибрацией (например, ABS или датчики подвески) пайку заменяют на разъемные соединения с позолоченными контактами. Золотое покрытие толщиной 0,8–1,2 мкм снижает переходное сопротивление до 0,5 мОм и устойчиво к окислению при температурах до 200°C. Для фиксации разъемов используют силиконовые прокладки или анаэробные герметики, компенсирующие термическое расширение и предотвращающие проникновение влаги.

Какие риски несет пайка для изоляции проводов под капотом

Пайка проводов в подкапотном пространстве создает локальные зоны перегрева, где температура припоя достигает 250–350°C. Даже кратковременное воздействие таких температур на изоляцию из ПВХ или полиэтилена снижает ее диэлектрическую прочность на 30–50%. Особенно критично это для проводов сечением менее 1,5 мм², где изоляция тоньше и быстрее деградирует. При последующих вибрациях или температурных циклах (от -40°C до +125°C) в месте пайки образуются микротрещины, через которые проникает влага и соли.

Влага, попадая в зону пайки, вызывает электрохимическую коррозию припоя и жил провода. Исследования НАМИ показывают, что уже через 6 месяцев эксплуатации сопротивление корродированного паяного соединения увеличивается на 15–20%, а через 2 года – до 50%. Это приводит к падению напряжения и перегреву контакта, что особенно опасно для цепей с током свыше 10 А (например, стартер, генератор). В таблице ниже приведены данные по скорости деградации изоляции в зависимости от типа припоя и условий эксплуатации:

Вибрации двигателя и подвески усиливают механическую нагрузку на паяное соединение. В отличие от обжимных клемм, пайка не обладает эластичностью – припои на основе олова и свинца имеют предел прочности на разрыв всего 30–40 МПа. Для сравнения: медная жила провода выдерживает 220–250 МПа. При амплитуде вибраций 0,5–1,5 мм (типично для подкапотного пространства) паяное соединение разрушается через 50–100 тыс. км пробега, особенно если провод не зафиксирован дополнительными хомутами.

Термоциклирование – еще один фактор, ускоряющий разрушение изоляции. При каждом запуске двигателя температура в моторном отсеке меняется скачкообразно: от -30°C (зимой) до +90°C (рабочая температура). Коэффициент теплового расширения припоя (25·10⁻⁶ К⁻¹) и меди (17·10⁻⁶ К⁻¹) различается, что приводит к микрорастрескиванию припоя и отслоению изоляции. В местах пайки образуются пустоты, куда проникает конденсат, ускоряя коррозию.

Неправильная техника пайки усугубляет проблемы. Использование кислотных флюсов (например, хлорида цинка) оставляет агрессивные остатки, которые разъедают изоляцию и медь. Даже нейтральные флюсы (канифоль) при перегреве обугливаются, создавая проводящие мостики между жилами. Для подкапотного пространства рекомендуется применять только бескислотные флюсы с температурой активации ниже 200°C и тщательно удалять остатки спиртом или специальными очистителями.

Альтернативой пайке служат обжимные гильзы с термоусадочной трубкой или самозажимные клеммы типа «Scotchlok». Они обеспечивают герметичность соединения, устойчивы к вибрациям и не требуют нагрева. Для высоконагруженных цепей (стартер, генератор) предпочтительны луженые медные гильзы с двойным обжимом и клеевой термоусадкой, выдерживающие токи до 50 А и температуры до +150°C.

Какие материалы и инструменты нужны для надежной скрутки с обжимом

Для скрутки с обжимом потребуются медные провода сечением от 0,5 до 6 мм² – оптимальный диапазон для автомобильной проводки. Используйте только многожильные провода с луженой или оловянной жилой: они устойчивы к окислению и лучше держат форму при деформации. Изоляция должна быть термостойкой (не ниже 105°C), например, из сшитого полиэтилена или силикона, чтобы выдерживать нагрев в подкапотном пространстве.

Обжимные гильзы выбирайте из электротехнической меди с лужением – марки ГМЛ или ГМЛ-Т. Для проводов 0,5–1,5 мм² подойдут гильзы 1,5–2,5 мм², для 2,5–4 мм² – 4–6 мм². Избегайте алюминиевых гильз: они окисляются и увеличивают переходное сопротивление. Длина гильзы должна превышать длину скрутки на 5–7 мм для надежного захвата инструментом.

Клещи для обжима – кримперы с шестигранными или трапециевидными матрицами. Для автомобильных работ подходят модели с регулируемым усилием: например, Knipex 97 52 04 или Engineer PA-09. Избегайте универсальных клещей с V-образным профилем – они не обеспечивают равномерного обжатия. Для гильз диаметром до 6 мм² достаточно ручного инструмента, свыше – гидравлического или аккумуляторного.

Термоусадочные трубки берите с коэффициентом усадки 2:1 или 3:1 и внутренним клеевым слоем. Диаметр трубки в развернутом состоянии должен быть на 20–30% больше диаметра гильзы после обжима. Для защиты от вибрации используйте трубки с толщиной стенки не менее 0,8 мм. Цвет выбирайте по назначению: красный – силовой плюс, черный – масса, синий – сигнальные цепи.

Стриппер для снятия изоляции должен иметь регулировку глубины реза и не повреждать жилы. Модели с автоматическим захватом (например, Knipex 12 40 200) ускоряют работу, но для точной настройки лучше использовать инструмент с винтовым регулятором. Для проводов сечением до 2,5 мм² достаточно стриппера с лезвиями, для толстых – с ножами V-образной формы.

Паста для контактов на основе меди или серебра снижает переходное сопротивление и защищает от коррозии. Наносите ее тонким слоем на жилы перед скруткой и внутрь гильзы. Избегайте паст с графитом – они увеличивают сопротивление. Для высоконагруженных цепей (стартер, генератор) используйте пасту с добавлением ингибиторов коррозии, например, Kontakt 60 или Wurth WLZ.

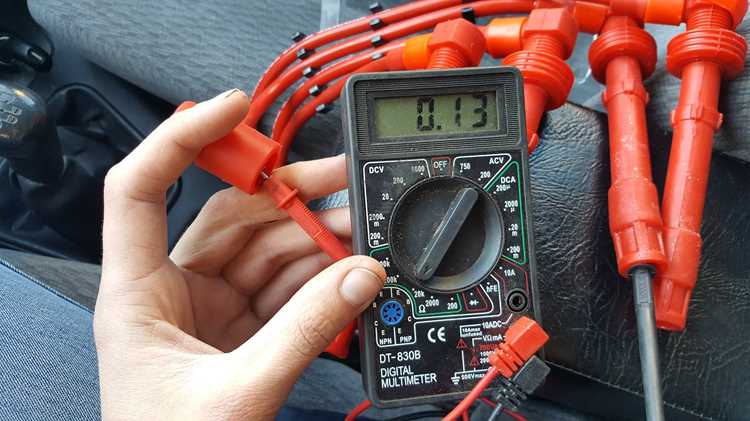

Мультиметр с функцией измерения сопротивления до 0,1 Ом нужен для проверки качества соединения. После обжима сопротивление между концами провода не должно превышать 0,01 Ом на метр длины. Для проверки на виброустойчивость используйте тестер с функцией генерации импульсов или механически встряхивайте соединение в течение 30 секунд.

Дополнительно понадобятся: плоскогубцы с узкими губками для формирования скрутки, наждачная бумага зернистостью 400–600 для зачистки жил, спирт или очиститель контактов для обезжиривания поверхностей. Храните инструменты в сухом месте – влага вызывает коррозию режущих кромок и матриц.

Как правильно использовать клеммные колодки и разъемы в автомобиле

Клеммные колодки в автомобиле выбирайте по току: для слаботочных цепей (до 5 А) подойдут колодки с сечением 0,5–1,5 мм², для силовых (10–20 А) – 2,5–4 мм². Избегайте дешевых пластиковых колодок без металлических вставок – они плавятся при нагреве. Оптимальный материал контактов – луженная медь или латунь, устойчивые к окислению. Перед установкой зачищайте провода на 8–10 мм, чтобы исключить контакт изоляции с зажимом.

Для подключения используйте обжимные гильзы или специальные клеммы под винт. Обжим выполняйте кримпером с регулируемым усилием: недостаточное давление приведет к плохому контакту, избыточное – к обрыву жил. Винтовые зажимы затягивайте динамометрической отверткой (момент 0,5–0,8 Н·м для мелких клемм, 1,2–1,5 Н·м для крупных). Перетяжка деформирует провод, ослабление вызывает искрение.

Разъемы типа «мама-папа» (например, Molex или JST) фиксируйте термоусадочной трубкой или силиконовым герметиком. Для влажных зон (подкапотное пространство, днище) применяйте водонепроницаемые разъемы с резиновыми уплотнителями (IP67 и выше). Перед соединением проверяйте целостность уплотнительных колец – трещины или деформация сводят защиту к нулю.

Избегайте последовательного подключения нескольких потребителей через одну клемму. Параллельное соединение снижает риск перегрева: каждый провод должен иметь отдельный контакт. Для разветвлений используйте распределительные блоки с предохранителями на каждую линию. Пример: подключение дополнительных фар через одну клемму без предохранителя может вызвать короткое замыкание и возгорание проводки.

Клеммные колодки крепите к кузову или жгутам через пластиковые хомуты или металлические скобы с резиновыми прокладками. Вибрация ослабляет винтовые соединения – проверяйте затяжку каждые 10 000 км. Для высоконагруженных цепей (стартер, генератор) используйте усиленные клеммы с дополнительными стопорными шайбами или пружинными зажимами.

При работе с алюминиевыми проводами (редко, но встречаются в старых автомобилях) применяйте специальные клеммы с антиокислительной пастой. Алюминий окисляется быстрее меди, что увеличивает сопротивление контакта. Паста (например, Noalox) предотвращает коррозию и снижает переходное сопротивление. Медные провода достаточно обработать контактным спреем (Kontakt 60 или аналоги).

После установки проверяйте соединения мультиметром: сопротивление между клеммой и проводом не должно превышать 0,1 Ом. Для силовых цепей используйте нагрузочную вилку – падение напряжения под нагрузкой более 0,5 В указывает на плохой контакт. Документируйте все подключения: фотографируйте или рисуйте схему, чтобы упростить диагностику в будущем.
