Датчик дождя на Форд Фокус 3 – опция, доступная в комплектациях Titanium и ST-Line, но часто отключенная по умолчанию в базовых версиях. Активация требует вмешательства в настройки бортового компьютера через диагностический сканер ELM327 или Forscan. Без программного изменения параметров физическое наличие датчика (расположен за зеркалом заднего вида) не гарантирует работу.
Процесс активации включает редактирование конфигурации BCM (Body Control Module) и IPC (Instrument Panel Cluster). В Forscan необходимо найти параметр 720-01-01 в блоке BCM и изменить значение на XX1X, где 1 активирует датчик. Для IPC в разделе 720-04-01 выставляется X1XX. Ошибки при редактировании могут привести к сбоям в работе дворников или ложным срабатываниям.
После программных изменений проверьте работу датчика: включите зажигание, переведите рычаг управления дворниками в положение «Auto» и смочите стекло водой. Дворники должны сработать автоматически. Если реакции нет, убедитесь в исправности датчика (прозрачность стекла, отсутствие загрязнений) или повторите настройку через Forscan с подключением к OBD-II разъему под рулевой колонкой.
Какие инструменты и материалы понадобятся для активации
Для активации датчика дождя на Форд Фокус 3 потребуется диагностическое оборудование с поддержкой протокола Ford IDS или Forscan (версия не ниже 2.3.45). Подойдут адаптеры ELM327 (версия 1.5 или выше) с чипом PIC18F25K80 или оригинальный VCM II. Убедитесь, что ПО совместимо с модулем BCM (Body Control Module) – именно он отвечает за работу датчика. Дополнительно понадобится ноутбук с Windows 7/10 (64-bit) и установленными драйверами для адаптера.
| Инструмент/Материал | Назначение | Примечание |
|---|---|---|
| Адаптер ELM327 (PIC18F25K80) | Подключение к OBD-II порту | Избегайте дешёвых клонов с чипом CH340 |
| Forscan 2.3.45+ | Чтение/запись конфигурации BCM | Требуется лицензия для доступа к расширенным функциям |
| Кабель USB-A – USB-B (для VCM II) | Подключение оригинального адаптера | Используйте только сертифицированные кабели |
| Аккумулятор 12В (или заведённый двигатель) | Стабильное питание во время процедуры | Напряжение не ниже 12.5В |
| Салфетка из микрофибры | Очистка датчика от загрязнений | Не используйте спирт или абразивные средства |
Где находится датчик дождя и как к нему подобраться

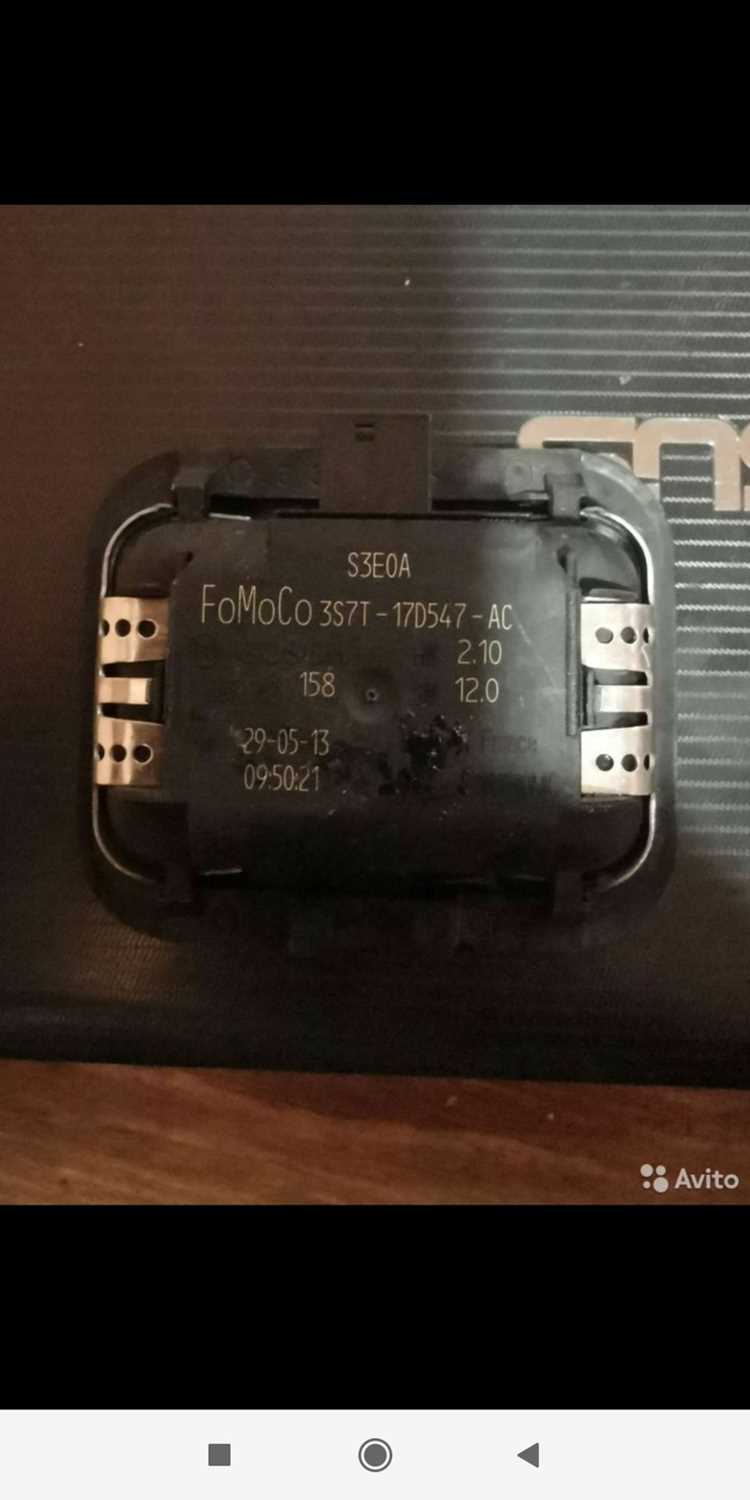

Датчик дождя на Форд Фокус 3 расположен за внутренним зеркалом заднего вида, прикреплённым к лобовому стеклу. Он интегрирован в единый блок с датчиком освещённости и зафиксирован на специальной площадке с помощью двухстороннего скотча или клеевого состава. Чтобы его обнаружить, достаточно взглянуть на стекло из салона: датчик выглядит как небольшой чёрный или прозрачный прямоугольник размером примерно 3×2 см, расположенный в верхней части стекла, ближе к центру.
Для доступа к датчику потребуется демонтировать пластиковую накладку зеркала и, при необходимости, само зеркало. Порядок действий:
- Отсоедините клемму аккумулятора, чтобы избежать короткого замыкания.
- Подденьте отвёрткой с плоским жалом нижний край пластиковой накладки зеркала (она держится на защёлках).
- Аккуратно отсоедините разъём проводки, идущий к блоку датчиков.
- Открутите винт крепления зеркала (обычно под заглушкой) и снимите его, потянув вверх.
- Датчик останется на стекле – подденьте его пластиковой лопаткой, чтобы не повредить стекло.
При обратной установке убедитесь, что поверхность стекла чистая и обезжиренная. Нанесите на датчик новый двухсторонний скотч (артикул Ford 1 418 306 или аналог) или используйте специальный клей для оптики. Перед фиксацией совместите метки на датчике с выемками на крепёжной площадке, иначе система не будет работать корректно. После сборки проверьте функциональность, включив зажигание и смочив стекло водой – дворники должны сработать автоматически.
Пошаговая инструкция по включению датчика через бортовой компьютер
Включите зажигание, не запуская двигатель. Нажмите кнопку «Menu» на правом подрулевом переключателе, чтобы войти в главное меню бортового компьютера. Прокрутите список до пункта «Настройки» с помощью вращающегося колесика.
Выберите «Настройки автомобиля» и подтвердите выбор нажатием на колесико. В открывшемся подменю найдите строку «Датчики» или «Системы помощи водителю» – в зависимости от версии программного обеспечения Ford Focus 3.
Перейдите в раздел «Датчик дождя и освещения». Если опция неактивна, проверьте, установлен ли физически датчик на лобовом стекле (расположен за зеркалом заднего вида). Без него настройка невозможна.
Активируйте датчик, выбрав пункт «Вкл.» или «Активировать». На некоторых моделях потребуется дополнительно настроить чувствительность: выберите один из трех уровней (низкий, средний, высокий) в зависимости от предпочтений.
Сохраните изменения, удерживая кнопку «Menu» в течение 3 секунд или выбрав пункт «Сохранить». Бортовой компьютер подтвердит активацию звуковым сигналом или сообщением на дисплее.
Проверьте работу датчика, полив лобовое стекло водой из пульверизатора. Дворники должны автоматически включиться. Если реакции нет, перезагрузите систему, выключив и снова включив зажигание.
При сбоях обновите программное обеспечение бортового компьютера через официальный дилерский центр Ford. Некоторые версии ПО требуют перепрошивки для корректной работы датчика.
Как проверить работоспособность датчика после активации
После активации датчика дождя на Форд Фокус 3 первым шагом станет проверка его реакции на влагу. Для этого потребуется распылить воду из пульверизатора на лобовое стекло в зоне датчика – область размером примерно 10×10 см над зеркалом заднего вида. Датчик должен среагировать в течение 1–3 секунд: дворники включатся автоматически, даже если рычаг управления находится в положении «OFF». Если реакции нет, убедитесь, что зажигание включено (положение «ON»), а дворники не заблокированы механически или программно через меню бортового компьютера.
Для более точной диагностики используйте сканер ELM327 с программой FORScan. Подключите адаптер к OBD-II разъему, запустите программу и перейдите в раздел «Модули» → «BCM» (Body Control Module). Найдите параметр «Rain Sensor Status» – в рабочем состоянии он должен отображать значение «Active» или «Detected». Если статус «Inactive», проверьте предохранитель F67 (10A) в блоке под капотом и целостность проводки к датчику (контакты C1D12 и C1D13 на разъеме BCM).
Проверьте чувствительность датчика через меню автомобиля. Перейдите в настройки бортового компьютера: «Настройки» → «Дворники» → «Чувствительность датчика дождя». Установите средний уровень (обычно 3 из 5). Если дворники срабатывают слишком часто или, наоборот, не реагируют на сильный дождь, откалибруйте датчик. Для этого выключите зажигание на 10 секунд, затем включите и удерживайте рычаг управления дворниками в положении «Интервал» 5 секунд – система перезапустит настройки.
Оцените работу датчика в реальных условиях. Во время дождя средней интенсивности дворники должны включаться с интервалом 3–7 секунд, при сильном ливне – непрерывно. Если интервалы не соответствуют погодным условиям, очистите зону датчика на стекле от грязи и жировых отложений спиртовой салфеткой. Также проверьте состояние лобового стекла: трещины или сколы в зоне датчика искажают сигнал, что приводит к ложным срабатываниям или их отсутствию.
При отсутствии реакции датчика после всех проверок замените его. Артикул оригинального датчика для Форд Фокус 3 – 1734715. Демонтаж выполняется через снятие пластиковой накладки зеркала заднего вида: отсоедините разъем, поверните датчик против часовой стрелки на 90° и извлеките. Установка нового датчика производится в обратном порядке, после чего требуется повторная активация через FORScan или дилерский сканер.
Что делать, если датчик не реагирует на команды
Первым шагом проверьте чистоту лобового стекла в зоне датчика – он расположен за зеркалом заднего вида, обычно в виде небольшого квадратного или круглого блока. Загрязнения, восковые разводы от автомойки или даже наклейки могут блокировать ИК-излучение. Протрите стекло спиртосодержащим раствором (изопропиловый спирт 70% и выше) и мягкой микрофиброй. Избегайте средств с силиконом или абразивных материалов – они оставляют микроцарапины, искажающие сигнал.
Если очистка не помогла, выполните диагностику через бортовой компьютер. На Форд Фокус 3 используйте адаптер ELM327 с программой FORScan (версия 2.4.5 и новее) или официальный дилерский сканер IDS. Коды ошибок, связанные с датчиком дождя, начинаются с префикса B1xxx (например, B119A – неисправность цепи). Проверьте разъем датчика на наличие окисления контактов – отсоедините его, осмотрите на предмет коррозии и при необходимости обработайте контактным спреем (например, Kontakt 60).
- Проверьте предохранитель F67 (10А) в блоке предохранителей салона (расположен под перчаточным ящиком). Замените при перегорании.
- Убедитесь, что рычаг управления стеклоочистителями установлен в положение «Auto» – датчик активируется только в этом режиме.
- Отключите аккумулятор на 10 минут: сбросьте клемму «-» для перезагрузки модуля BCM (Body Control Module), управляющего датчиком.
- Если ошибка сохраняется, замените датчик – артикул оригинальной детали
1734155(аналоги: Hella 6Q0955547A, Valeo 533001).
Особенности настройки чувствительности датчика дождя
На Форд Фокус 3 датчик дождя расположен за зеркалом заднего вида и работает на основе инфракрасного излучения. Чувствительность регулируется через меню бортового компьютера: перейдите в раздел «Настройки» → «Автоматические функции» → «Датчик дождя». Здесь доступны 5 уровней настройки, где 1 – минимальная реакция (требуется сильный дождь для срабатывания), а 5 – максимальная (стеклоочистители включаются даже при легкой мороси).
Оптимальный уровень для большинства условий – 3 или 4. При выборе учитывайте тип стекла: атермальное стекло может снижать чувствительность на 15–20%, поэтому настройку стоит увеличить на один шаг. Если автомобиль эксплуатируется в регионах с частыми мелкими осадками, рекомендуется уровень 4, чтобы избежать ручного включения дворников.
После изменения настроек протестируйте датчик, полив лобовое стекло водой из бутылки. Если дворники не реагируют, проверьте чистоту датчика: грязь или восковые разводы от полировки снижают эффективность на 30–40%. Для очистки используйте мягкую ткань без ворса и спиртосодержащий раствор – обычные моющие средства оставляют пленку.
В зимний период датчик может срабатывать на снег или ледяную корку. Чтобы избежать ложных активаций, временно снизьте чувствительность до 2 или отключите автоматический режим. При температуре ниже -10°C работа датчика замедляется из-за изменения оптических свойств стекла – учитывайте это при настройке.
Если после регулировки дворники работают рывками или с задержкой, проверьте состояние щеток. Изношенные резинки (менее 5 мм высоты профиля) искажают сигнал датчика, заставляя его срабатывать некорректно. Замена щеток восстанавливает точность работы на 90%.
На автомобилях с пакетом «Comfort» доступна дополнительная настройка – задержка перед первым взмахом дворников. Увеличьте её до 1–2 секунд, если датчик слишком часто реагирует на брызги от проезжающих машин. Это предотвратит износ механизма и раздражение от частых включений.
При длительной стоянке под прямыми солнечными лучами датчик может перегреваться, что приводит к временному снижению чувствительности. Если после поездки в жару дворники работают нестабильно, дайте автомобилю остыть в тени 10–15 минут – работоспособность восстановится без дополнительных настроек.
