Как заменить выжимной подшипник на т16

Выжимной подшипник на тракторе Т16 – один из ключевых элементов сцепления, отвечающий за передачу усилия от педали к корзине. Его износ проявляется характерным гулом при нажатии на педаль, вибрациями и затруднённым переключением передач. Средний ресурс подшипника составляет 500–800 моточасов, но при агрессивной эксплуатации или попадании абразива в механизм срок службы сокращается до 200–300 часов.

Для замены потребуется стандартный набор инструментов: головки на 10, 12, 17 и 19 мм, удлинитель, вороток, монтировка, динамометрический ключ (момент затяжки болтов корзины – 45–55 Н·м). Работы удобнее проводить на смотровой яме или подъёмнике, так как доступ к механизму сцепления снизу ограничен. Перед началом демонтажа слейте масло из трансмиссии – это упростит снятие картера сцепления.

Особое внимание уделите состоянию сопряжённых деталей: проверьте износ лепестков корзины, целостность вилки выключения сцепления и состояние направляющей втулки. При обнаружении трещин, задиров или сильного износа замените их одновременно с подшипником. Используйте только оригинальные запчасти или аналоги от проверенных производителей (например, СКФ, INA, КЗАТЭ) – дешёвые подделки приводят к повторному ремонту уже через 50–100 моточасов.

После установки нового подшипника отрегулируйте свободный ход педали сцепления (норма – 25–35 мм) и проверьте работу механизма на холостом ходу. Если после замены наблюдается пробуксовка или неполное выключение сцепления, повторно разберите узел и проверьте соосность деталей, а также правильность установки вилки.

Необходимые инструменты и материалы для замены подшипника

Замена выжимного подшипника на тракторе Т-16 требует точного набора инструментов и расходных материалов. Отсутствие хотя бы одного компонента может затянуть процесс или привести к повреждению деталей. Ниже перечислены ключевые позиции, проверенные на практике.

Базовый набор включает:

• Набор торцевых головок (10, 12, 14, 17, 19 мм) – обязательны удлинители и кардан для доступа к труднодоступным болтам.
• Динамометрический ключ (диапазон 20–150 Н·м) – для затяжки болтов сцепления с регламентированным усилием (45–55 Н·м для Т-16).
• Молоток с медным бойком – предотвращает деформацию металла при демонтаже.
• Съемник подшипников (универсальный или специализированный для выжимных подшипников) – без него извлечение старого подшипника затруднительно.
• Монтировка или лом с плоским наконечником – для отжатия вилки сцепления.

Для работы с коробкой передач потребуются:

• Ключ для слива масла (квадрат 12 мм) – масло из КПП сливается полностью перед демонтажем.
• Емкость объемом не менее 5 литров – для сбора отработанного масла (Т-16 вмещает ~4,5 л трансмиссионки).
• Шприц для смазки (если планируется обслуживание сопряженных узлов).

Расходные материалы и запчасти:

• Новый выжимной подшипник – только оригинал или проверенные аналоги (например, ВП16-1601180 для Т-16М). Подделки выходят из строя через 50–100 моточасов.
• Трансмиссионное масло (ТАД-17и или ТАп-15В) – 5 литров для полной замены.
• Смазка Литол-24 или ШРУС-4 – для обработки посадочных мест и вилки сцепления.
• Прокладка поддона КПП (артикул 16-1701040) – меняется при каждом демонтаже.
• Стопорные шайбы и болты крепления сцепления – рекомендуется заменять на новые (М10×1,25, класс прочности 8.8).

Дополнительные приспособления ускорят процесс:

• Подкатной домкрат или гидравлическая стойка – для фиксации двигателя при снятии КПП (вес агрегата ~120 кг).
• Магнитная головка или телескопический магнит – для извлечения упавших болтов из картера.
• Набор щупов (0,05–1 мм) – проверка зазоров в механизме сцепления.
• Ветошь и обезжириватель (бензин или уайт-спирит) – очистка поверхностей перед установкой новых деталей.

Особое внимание уделите выбору подшипника. На Т-16 устанавливаются два типа: шариковый (для ранних моделей) и роликовый (для Т-16М). Артикулы различаются – ВП16-1601180 (роликовый) и 16-1601180 (шариковый). Ошибка при покупке приведет к несовпадению посадочных размеров (внутренний диаметр 55 мм, внешний – 90 мм).

Инструменты для диагностики:

• Индикатор часового типа с магнитной стойкой – проверка биения маховика (допуск не более 0,1 мм).
• Штангенциркуль – замер износа вилки сцепления (предельный износ – 0,5 мм на рабочих поверхностях).
• Лазерный уровень – выравнивание двигателя и КПП при обратной сборке.

Безопасность обеспечивают:

• Защитные перчатки (нитриловые или латексные) – предотвращают контакт с маслом и металлической стружкой.
• Защитные очки – при работе под трактором возможны падения грязи и мелких деталей.
• Противооткатные упоры – Т-16 на домкрате неустойчив, особенно при снятой КПП.

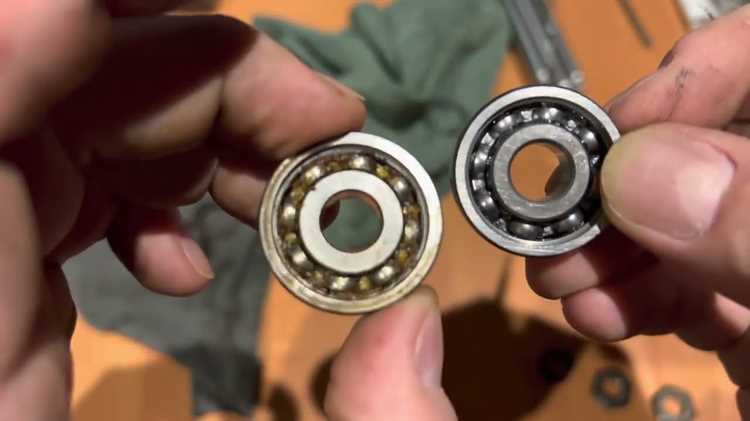

Снятие коробки передач и доступ к выжимному подшипнику

Отсоедините аккумулятор и слейте масло из коробки передач через сливную пробку – на Т16 это 2,1 литра трансмиссионной жидкости стандарта GL-4. Снимите стартер, открутив два болта М10×35 и отсоединив клемму питания. Отключите датчик заднего хода, расположенный на левой стороне картера, и разъедините штекер спидометра. Вывесите двигатель с помощью траверсы или домкрата с деревянной проставкой, чтобы избежать деформации поддона.

Открутите четыре болта крепления коробки к блоку цилиндров (М12×50) и два болта задней опоры (М10×40). Снимите приводные валы, предварительно открутив гайки ступиц (момент затяжки 180 Н·м) и выпрессовав шарниры из ступиц с помощью съемника. Поддерживайте коробку домкратом – её масса на Т16 составляет 38 кг. Отсоедините тросы переключения передач, открутив фиксирующие скобы на картере.

Сдвиньте коробку назад до выхода первичного вала из сцепления, удерживая её в горизонтальном положении. При снятии следите за положением направляющей втулки выжимного подшипника – она должна остаться на первичном валу. Если втулка прикипела, аккуратно снимите её плоскогубцами, не допуская перекоса. Выжимной подшипник расположен на вилке сцепления, зафиксированной двумя болтами М8×25 на картере.

Перед демонтажем подшипника проверьте состояние вилки и направляющей втулки. Износ вилки свыше 0,5 мм или трещины на её поверхности требуют замены. Смажьте новую направляющую втулку тонким слоем литиевой смазки ЛИТОЛ-24 перед установкой. При сборке коробки соблюдайте последовательность затяжки болтов картера: сначала центральные, затем периферийные, момент 45 Н·м.

Демонтаж старого выжимного подшипника с вала

Перед началом демонтажа убедитесь, что коробка передач снята с автомобиля и зафиксирована на устойчивой подставке. Вал первичного вала КПП Т16 имеет диаметр 25 мм в зоне посадки подшипника, а сам подшипник (артикул 75-1601090 или аналоги) удерживается стопорным кольцом толщиной 2,5 мм. Для снятия потребуются: съемник подшипников с лапками шириной 10–12 мм, молоток с бойком из мягкого металла (латунь, медь), плоскогубцы с тонкими губками и жидкость WD-40.

Стопорное кольцо расположено в канавке на валу глубиной 1,8 мм. Подденьте его плоскогубцами, аккуратно разжимая кольцо, чтобы не деформировать канавку. Если кольцо прикипело, нанесите WD-40 на 5–10 минут и повторите попытку. После снятия кольца осмотрите вал: задиры или коррозия на посадочной поверхности (допустимый износ – не более 0,05 мм) потребуют шлифовки или замены вала.

Для съема подшипника установите лапки съемника за внутреннее кольцо, обеспечив равномерное распределение нагрузки. Затягивайте винт съемника с усилием не более 50 Н·м, контролируя положение лапок – перекос приведет к повреждению вала. Если подшипник не поддается, прогрейте его промышленным феном до 80–100°C (не перегревайте вал выше 120°C). Альтернативный метод: легкие удары молотком через проставку из мягкого металла по внутреннему кольцу подшипника, чередуя стороны.

При демонтаже обратите внимание на состояние направляющей втулки (артикул 75-1601180), расположенной перед подшипником. Втулка изнашивается неравномерно: допустимый люфт – до 0,1 мм, при превышении замените. Таблица ниже содержит критические параметры деталей для оценки их состояния:

После снятия подшипника очистите вал от остатков смазки и продуктов износа. Используйте безворсовую салфетку и очиститель тормозов – абразивные материалы повредят поверхность. Проверьте наличие трещин на валу, особенно в зоне перехода к шлицам: микротрещины недопустимы. При обнаружении дефектов вал подлежит замене.

Храните снятый подшипник в герметичном пакете с силикагелем до утилизации. Если планируется повторное использование вала, защитите посадочную поверхность консистентной смазкой (например, Литол-24) и оберните полиэтиленом. Избегайте контакта вала с влагой – коррозия развивается за 2–3 часа при высокой влажности.

Установка нового подшипника и проверка его положения

Установите подшипник на направляющую втулку, прижимая его рукой до характерного щелчка фиксаторов. Проверьте свободу вращения: подшипник должен вращаться без заеданий и люфта. Если используется подшипник с металлическим сепаратором, убедитесь, что он не касается корпуса коробки передач – минимальный зазор должен составлять 0,5–1 мм. Для проверки положения выполните следующие действия:

• Вставьте вилку сцепления в пазы подшипника, не прикладывая усилий.
• Покачайте вилку вверх-вниз – подшипник должен оставаться неподвижным относительно втулки.
• Проверьте выступание подшипника за плоскость картера коробки: допустимое значение – не более 1 мм.

После установки подшипника зафиксируйте вилку сцепления новым стопорным кольцом (артикул N 907 327 01). Перед сборкой коробки передач с двигателем убедитесь, что подшипник не сместился: для этого прокрутите первичный вал вручную на 2–3 оборота, одновременно нажимая на вилку сцепления. При правильной установке подшипник должен перемещаться плавно, без рывков и посторонних звуков. Если обнаружены отклонения, разберите узел и повторите проверку посадочных поверхностей.

Сборка коробки передач и подключение всех узлов

Установите коробку передач на направляющие штифты двигателя, совместив посадочные отверстия. Затяните болты крепления моментом 45–55 Н·м в последовательности «крест-накрест», начиная с центральных. Перед окончательной затяжкой проверьте соосность первичного вала с маховиком – вал должен свободно вращаться без заеданий. Подключите датчик скорости, зафиксировав его разъем стопорной скобой, и установите тросы переключения передач, отрегулировав их натяжение по меткам на кронштейне.

Соберите механизм выбора передач, установив штоки в нейтральное положение. Проверьте работу вилок переключения – они должны перемещаться плавно, без люфтов. Подсоедините гидравлическую магистраль сцепления, предварительно заменив уплотнительные кольца на штуцерах. Прокачайте систему, удалив воздух через штуцер рабочего цилиндра, пока не исчезнут пузырьки в прозрачной трубке. Залейте трансмиссионное масло GL-4 75W-90 до уровня контрольного отверстия.

Подключите электропроводку к датчикам заднего хода и спидометра, убедившись в надежности фиксации разъемов. Установите стартер, затянув болты моментом 35–40 Н·м. Проверьте работу сцепления, нажав педаль несколько раз – ход должен быть равномерным, без провалов. Запустите двигатель на холостых оборотах, последовательно включите все передачи, контролируя отсутствие посторонних шумов и вибраций.

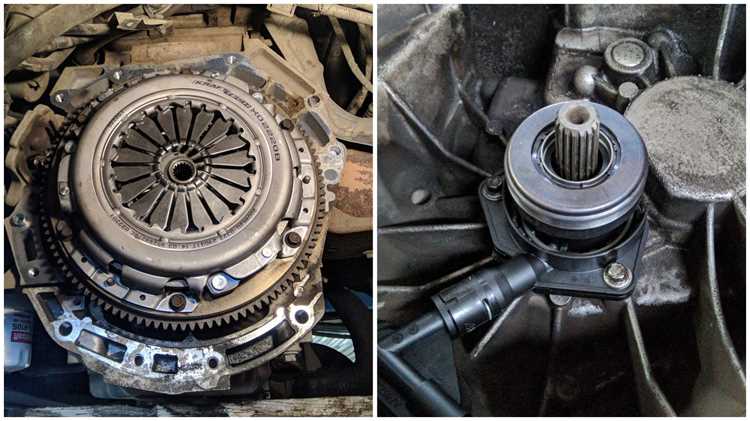

Проверка работоспособности сцепления после замены

Запустите двигатель на холостых оборотах и выжмите педаль сцепления до упора. Удерживайте её 10–15 секунд – посторонние шумы (скрежет, вой, стук) указывают на неправильную установку подшипника или повреждение вилки. Переключите передачи последовательно: с 1-й на 2-ю, затем на 3-ю и обратно, фиксируя плавность хода рычага. Рывки или затруднённое включение сигнализируют о неполном выжиме или перекосе диска. Проверьте свободный ход педали – на Т16 он должен составлять 25–30 мм, измеряется линейкой от исходного положения до момента сопротивления.

На ровной площадке разгоните трактор до 20 км/ч на 3-й передаче, затем резко отпустите педаль газа и одновременно выжмите сцепление. Если двигатель глохнет без задержки – диск прилегает корректно. Повторите тест с нагрузкой: включите заднюю передачу и попытайтесь тронуться на подъёме 5–7°. Пробуксовка или запах горелого фрикциона требуют регулировки троса или проверки маховика на износ. Зафиксируйте уровень вибраций на руле и педалях: повышенные колебания на 1500–1800 об/мин свидетельствуют о дисбалансе корзины.
