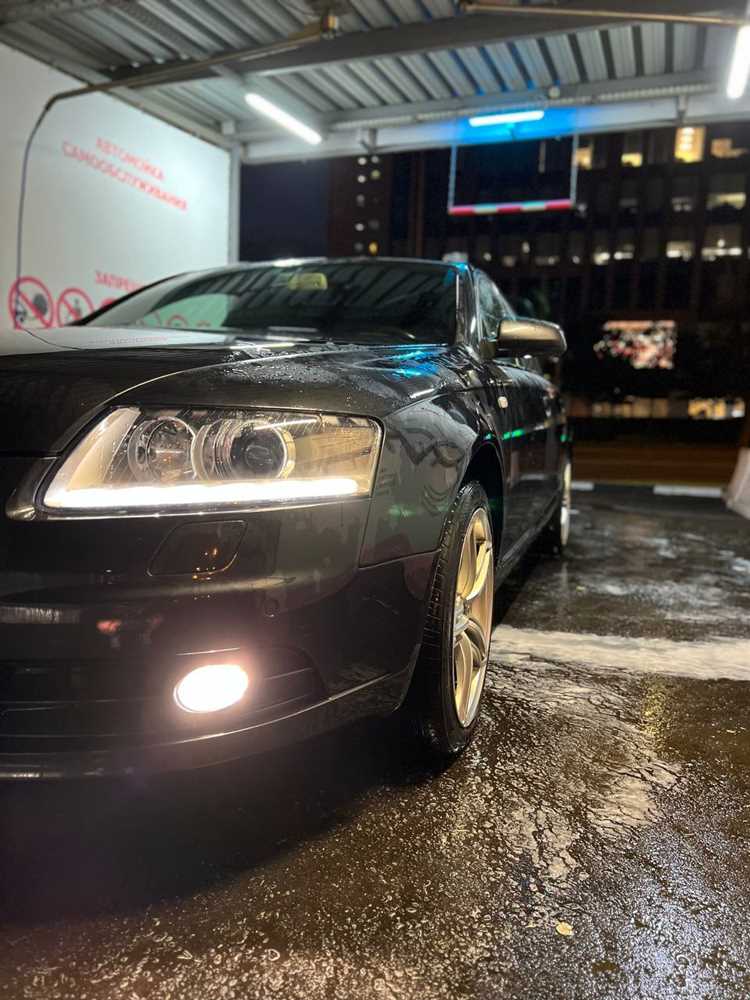

Регулировка зазоров фар на Audi A6 C6 пошагово

Как выставить зазоры на фарах а6 с6

Как выставить зазоры на фарах а6 с6

На Audi A6 C6 (2004–2011 гг.) корректная регулировка фар критически важна для безопасности и комфорта вождения. Заводские допуски по вертикальному и горизонтальному смещению светового пучка составляют ±0,5% от угла наклона, что соответствует 10 см на расстоянии 10 метров. Неправильная настройка приводит к ослеплению встречных водителей или недостаточному освещению дороги, особенно на скоростях выше 90 км/ч.

Перед началом работ проверьте давление в шинах (должно соответствовать 2,2 бар для передней оси и 2,4 бар для задней), загрузите автомобиль массой 75 кг на водительское сиденье и убедитесь в отсутствии деформаций кузова. Для регулировки потребуются шестигранник на 6 мм, рулетка с точностью до 1 мм, отвертка Torx T25 и ровная площадка длиной не менее 7,5 метров с вертикальной стеной или специальным экраном.

Настройка выполняется через регулировочные винты, расположенные на задней стороне фар: верхний отвечает за вертикальное смещение, боковой – за горизонтальное. На моделях с ксеноном (биксенон) дополнительно проверьте работу корректора высоты: при включении зажигания фары должны автоматически опускаться на 1–2%, а при запуске двигателя возвращаться в исходное положение. Если корректор не работает, замените блок управления или датчик уровня кузова.

Для точной настройки используйте заводскую разметку: расстояние от центра фары до земли должно составлять 650±20 мм, а расстояние между центрами фар – 1200±30 мм. Световой пучок ближнего света должен формировать четкую горизонтальную границу на высоте 600 мм от пола на расстоянии 5 метров от автомобиля. На моделях с адаптивным светом дополнительно откалибруйте динамический угол поворота: при скорости до 40 км/ч фары должны отклоняться на 15°, свыше 70 км/ч – на 5°.

Необходимые инструменты и материалы для настройки фар

Необходимые инструменты и материалы для настройки фар

Для регулировки фар на Audi A6 C6 потребуется набор инструментов, адаптированный под специфику модели. Основной элемент – шестигранный ключ на 6 мм, так как винты регулировки фар на этом поколении расположены за пластиковыми заглушками и имеют именно такой размер. Без него корректировка вертикального и горизонтального положения будет невозможна.

Вторым обязательным инструментом является отвертка с плоским шлицем шириной 5,5 мм. Она необходима для снятия декоративных накладок на фаре, которые закрывают доступ к регулировочным винтам. Использование неподходящей отвертки может повредить пластиковые фиксаторы, что приведет к необходимости замены элементов.

Для точной настройки потребуется рулетка или лазерный дальномер с погрешностью не более 1 мм. Расстояние от стены до автомобиля должно составлять ровно 10 метров – это стандарт для Audi A6 C6, указанный в технической документации. Отклонение даже на 20 см приведет к некорректной регулировке светового пучка.

Необходим также уровень длиной не менее 50 см или электронный угломер. Фары должны быть выставлены строго по горизонтали, иначе световой поток будет направлен либо вверх (ослепление встречных водителей), либо вниз (недостаточная видимость). Уровень поможет избежать перекосов при установке автомобиля на ровной площадке.

Для проверки результата регулировки пригодится темная ткань или картон размером не менее 1×1 м. Ее крепят на стену для создания контрастного фона, на котором четко видна граница светового пятна. Без этого элемента сложно определить точность настройки, особенно в условиях недостаточного освещения.

Дополнительные материалы включают:

Наименование Назначение Примечание
Малярный скотч Разметка контрольных точек на стене Ширина не менее 25 мм для четкой видимости
WD-40 или аналоги Обработка закисших регулировочных винтов Наносить за 10–15 минут до работы
Чистая ветошь Удаление пыли с фар и регулировочных механизмов Использовать без ворса

При работе с ксеноновыми фарами дополнительно потребуется диагностический сканер VCDS (VAG-COM) для сброса ошибок после регулировки. Без этого шага блок управления может фиксировать неисправность и ограничивать яркость ламп. Для галогенных фар сканер не нужен, но проверка напряжения на разъемах мультиметром (диапазон 12–14 В) исключит проблемы с электрикой.

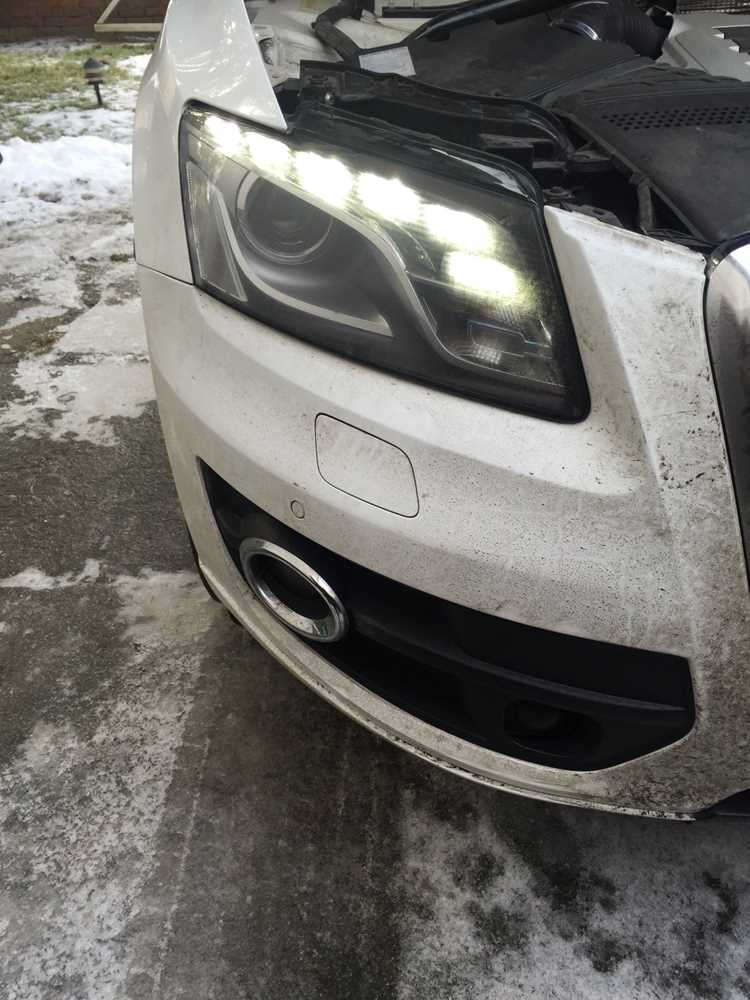

Подготовка автомобиля перед регулировкой светового пучка

Подготовка автомобиля перед регулировкой светового пучка

Audi A6 C6 требует точной настройки фар, поэтому перед регулировкой проверьте давление в шинах – оно должно соответствовать заводским параметрам (2.2 бара для передних и 2.4 бара для задних колес при полной загрузке). Неравномерное давление искажает геометрию кузова, смещая световой пучок на 0.5–1.5° по вертикали. Используйте манометр с погрешностью не более 0.1 бара.

Загрузите автомобиль так, как он эксплуатируется чаще всего. Для повседневного режима достаточно разместить в багажнике груз массой 75 кг (например, мешок с песком) и посадить пассажира на переднее сиденье. При регулировке с полной загрузкой добавьте по 68 кг на каждое заднее сиденье и 20 кг в багажник – это имитирует среднестатистическую нагрузку.

Убедитесь, что топливный бак заполнен на 50%. Полный бак (75 л) увеличивает массу автомобиля на ~56 кг, что влияет на угол наклона кузова. При пустом баке световой пучок может быть направлен выше нормы на 0.3–0.7°, что приведет к ослеплению встречных водителей.

Проверьте состояние пружин и амортизаторов подвески. Просевшие пружины или неисправные амортизаторы изменяют клиренс на 15–30 мм, что смещает фары по вертикали. Для диагностики измерьте расстояние от центра колеса до арки – на передней оси оно должно быть 385±5 мм, на задней – 390±5 мм.

Очистите фары от грязи и налета. Загрязненные рассеиватели снижают светопропускание на 20–40%, что требует компенсации регулировкой. Используйте полироль для пластика (например, 3M 39085) и мягкую микрофибру. Избегайте абразивных паст – они оставляют микроцарапины, рассеивающие свет.

Отключите систему автоматического регулирования уровня фар (если она есть). Для этого снимите предохранитель №23 (10 А) в блоке под рулевой колонкой или отсоедините разъем от датчика уровня кузова. Это предотвратит корректировку положения фар во время настройки.

Установите автомобиль на ровную площадку с твердым покрытием. Допустимый уклон – не более 0.5° (измеряется лазерным уровнем или строительным угломером). Расстояние до экрана или стены должно быть 5 м ±5 см. При несоблюдении этих условий погрешность регулировки составит до 1.2° по горизонтали и 0.8° по вертикали.

Определение правильного положения автомобиля относительно стены

Определение правильного положения автомобиля относительно стены

Для точной регулировки фар Audi A6 C6 расстояние от автомобиля до стены должно составлять ровно 5 метров. Измерьте его рулеткой от переднего бампера до вертикальной поверхности, исключив погрешности в ±5 см. Убедитесь, что стена ровная, без уклонов – даже незначительный наклон исказит результаты. Паркуйте автомобиль на горизонтальной площадке с твердым покрытием (асфальт, бетон), избегая грунта или неровностей, способных изменить угол наклона кузова.

Перед началом работ проверьте давление в шинах: оно должно соответствовать заводским нормам (для Audi A6 C6 – 2.2 бара спереди и 2.4 сзади). Неравномерное давление приведет к перекосу кузова, что сделает регулировку некорректной. Также убедитесь, что топливный бак заполнен на 50% – полный или пустой бак смещает центр тяжести автомобиля, влияя на высоту светового пучка.

  • Разметьте стену горизонтальной линией на высоте 65 см от пола – это соответствует центру фар Audi A6 C6 при правильном положении автомобиля.
  • Проведите вертикальные линии, совпадающие с центрами фар. Расстояние между ними для данной модели – 1230 мм (измеряется по наружным краям отражателей).
  • Нанесите дополнительную горизонтальную линию на 5 см ниже основной – она обозначает верхнюю границу светового пятна ближнего света.

Перед парковкой включите ближний свет и убедитесь, что автомобиль стоит строго перпендикулярно стене. Для проверки используйте лазерный уровень или отвес: луч должен проходить через центр фары и совпадать с вертикальной линией на стене. Если автомобиль стоит под углом, даже в 1–2 градуса, световой пучок сместится на 10–15 см на расстоянии 5 метров, что критично для регулировки.

Для контроля параллельности кузова относительно стены измерьте расстояние от передних и задних колес до стены с обеих сторон автомобиля. Разница не должна превышать 2 см. Если она больше, скорректируйте положение автомобиля или выберите другую площадку. Не полагайтесь на визуальную оценку – даже опытные мастера допускают ошибки при отсутствии точных измерений.

Настройка вертикального угла наклона фар по заводским меткам

Audi A6 C6 оснащена регулировочными винтами для корректировки вертикального угла наклона фар, расположенными на задней стороне блок-фары. Для левой фары винт находится ближе к центру автомобиля, для правой – у внешнего края. Заводские метки нанесены на пластиковый корпус регулятора в виде насечек или цифр, обозначающих угол наклона в процентах (например, 1.0%, 1.2%). Настройка выполняется при включенном ближнем свете и загруженном автомобиле: полный бак топлива, запасное колесо и инструменты на борту.

Перед началом работ убедитесь, что давление в шинах соответствует норме (2.2 бар для передних, 2.4 бар для задних), а автомобиль стоит на ровной поверхности в 10 метрах от стены или экрана. На стене нанесите горизонтальную линию на высоте центра фар (для A6 C6 – 68 см от земли) и две вертикальные линии, совпадающие с центрами фар. Расстояние между вертикальными линиями – 123 см (межцентровое расстояние фар).

  • Включите ближний свет и закройте одну фару картоном.
  • Вращайте регулировочный винт отверткой Torx T20 до совмещения верхней границы светового пятна с горизонтальной линией на стене.
  • Проверьте, чтобы точка излома световой границы (для фар с линзами) находилась на 5 см ниже горизонтальной линии.
  • Повторите процедуру для второй фары, контролируя симметричность пятен.

Заводская настройка для Audi A6 C6 предусматривает угол наклона 1.2% (12 см на 10 м) при стандартной загрузке. Если автомобиль часто эксплуатируется с полной загрузкой багажника, увеличьте угол до 1.5% (15 см на 10 м), чтобы избежать ослепления встречных водителей. Для проверки используйте диагностический сканер VCDS с функцией измерения угла наклона фар – допустимое отклонение от заводских значений не должно превышать ±0.1%.

После регулировки зафиксируйте положение винтов каплей герметика для предотвращения самопроизвольного смещения. Периодически проверяйте настройку каждые 10 000 км или после замены ламп, так как вибрации и температурные перепады могут сбивать заводские параметры. При установке ксеноновых ламп или LED-модулей корректировка обязательна – их световой поток ярче галогена на 30–50%, что требует более точной настройки во избежание нарушения ПДД.

Корректировка горизонтального смещения светового пятна

На Audi A6 C6 горизонтальное смещение регулируется винтом с шестигранной головкой на 5 мм, расположенным на задней стороне фары ближе к центру кузова. Для доступа к нему потребуется снять пластиковую крышку блока фар, открутив два фиксатора под крестовую отвёртку. Винт поворачивается по часовой стрелке для смещения пятна вправо и против – для смещения влево.

Перед началом работ установите автомобиль на ровной площадке в 5 метрах от вертикальной стены или экрана. Включите ближний свет и отметьте на стене центральную ось машины – она должна совпадать с вертикальной линией, проходящей через середину светового пятна. Допустимое отклонение – не более 5 см на расстоянии 10 метров.

Если левая фара светит правее центральной оси, ослабьте крепёжный болт фары (ключ на 10 мм) и поверните регулировочный винт на 1/4 оборота против часовой стрелки. Проверьте результат, повторяя замеры. Для правой фары алгоритм аналогичен, но смещение корректируется в противоположную сторону.

При регулировке учитывайте нагрузку автомобиля: заполненный багажник или пассажиры на заднем сиденье могут изменить угол наклона кузова. В таких случаях используйте корректор фар (если установлен) или вручную поднимите световой пучок на 1–2 деления, чтобы компенсировать проседание.

Некоторые владельцы Audi A6 C6 сталкиваются с неравномерным износом отражателя или линзы, что приводит к искажению горизонтальной границы света. Если после регулировки пятно остаётся размытым или имеет «ступеньки», проверьте состояние оптики – возможно, потребуется замена модуля или полировка рассеивателя.

Для точной настройки используйте лазерный уровень или шаблон с разметкой в виде сетки 10×10 см. Нанесите на стену контрольные точки на высоте 60 см от пола (уровень центра фар) и откорректируйте положение пятна так, чтобы его верхняя граница совпадала с горизонтальной линией, а правый край не выходил за пределы центральной оси более чем на 20 см.

После завершения регулировки затяните крепёжный болт фары с моментом 12 Н·м. Проверьте работу корректора фар (если есть) – при его активации световой пучок должен подниматься на 1–1,5% от исходного положения. Если корректор не функционирует, проверьте предохранитель №27 (10 А) и датчик уровня кузова.

Завершив настройку, протестируйте фары в тёмное время суток на неосвещённом участке дороги. Убедитесь, что свет не слепит встречных водителей, а горизонтальная граница остаётся чёткой на расстоянии 30–50 метров. При необходимости повторите регулировку, уменьшая шаг поворота винта до 1/8 оборота.

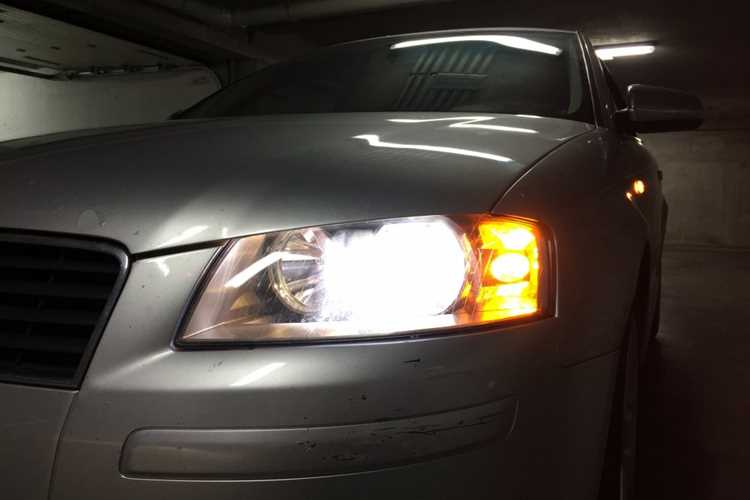

Проверка и финальная подстройка зазоров после регулировки

Проверка и финальная подстройка зазоров после регулировки

После завершения базовой регулировки фар на Audi A6 C6 (код кузова 4F) проведите контрольный замер зазоров между корпусом фары и элементами кузова. Используйте штангенциркуль с точностью до 0,1 мм – допустимый зазор по периметру должен составлять 3,5–4,5 мм. Особое внимание уделите верхней кромке фары: здесь зазор не должен превышать 4 мм, иначе при вибрации возможен контакт с капотом.

Проверьте симметричность зазоров с обеих сторон автомобиля. Разница более 0,5 мм между левой и правой фарой визуально заметна и требует корректировки. Для этого ослабьте крепёжные болты фары (два на верхней кромке, один снизу) на ¼ оборота и аккуратно сместите корпус в нужную сторону, контролируя зазор по шаблону из плотного картона толщиной 4 мм.

Запустите двигатель и включите ближний свет. На ровной поверхности в тёмное время суток проверьте границу светового пятна на стене или экране на расстоянии 5 метров. Верхняя граница должна быть на 5 см ниже горизонтальной линии, проведённой через центр фар. Если световой пучок смещён, откорректируйте положение фары шестигранником на 5 мм через регулировочные винты – верхний отвечает за вертикаль, боковой за горизонталь.

После механической подстройки затяните все крепёжные болты моментом 8 Н·м в последовательности: верхние → нижний. Избегайте перетяжки – это деформирует пластиковый корпус и нарушит герметичность. Проверьте работу корректора фар: при включении зажигания фары должны автоматически опуститься на 1–2°, а при запуске двигателя вернуться в исходное положение.

Протестируйте фары в динамике. На скорости 60–80 км/ч на неровной дороге убедитесь в отсутствии дребезжания или смещения корпуса. Если фара «играет», установите дополнительные резиновые прокладки толщиной 1–1,5 мм между корпусом и кузовом в местах крепления. Для моделей с ксеноном проверьте стабильность работы блоков розжига – мерцание света указывает на необходимость их замены или переподключения.

Финальный этап – проверка герметичности. Нанесите тонкий слой силиконового герметика ABRO 999 по периметру стыка фары с кузовом, избегая попадания на оптические элементы. Через 24 часа после регулировки повторно измерьте зазоры – они не должны измениться более чем на 0,2 мм. Зафиксируйте результаты в сервисной книжке с указанием даты и пробега.
