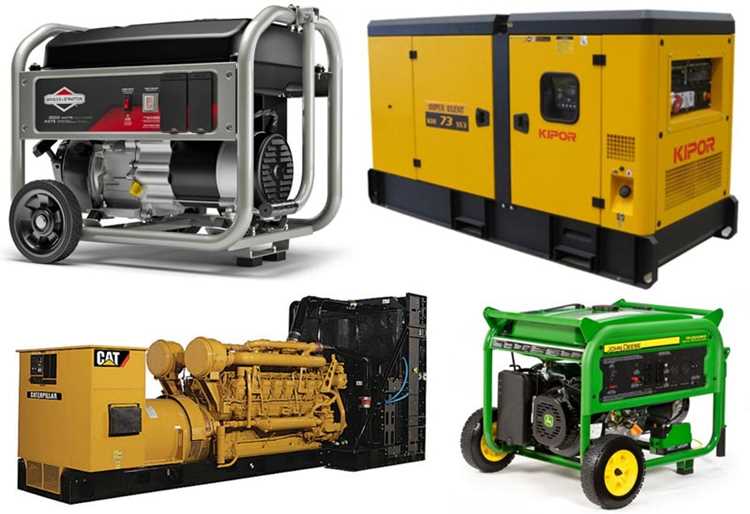

Устройство генератор что это простыми словами

Генератор преобразует механическую энергию в электрическую, используя принцип электромагнитной индукции. В основе его работы лежит закон Фарадея: изменяющееся магнитное поле создаёт электрический ток в проводнике. В большинстве генераторов этот процесс реализован через вращение ротора (подвижной части) внутри статора (неподвижной части), где расположены обмотки. Для работы необходим внешний источник механической энергии – например, двигатель внутреннего сгорания, турбина или даже ручной привод.

Ключевой элемент генератора – ротор, который создаёт магнитное поле. В простейших моделях это постоянные магниты, но в промышленных генераторах используются электромагниты, питаемые от отдельного источника тока (возбудителя). Статор содержит обмотки, в которых индуцируется переменный ток при вращении ротора. Частота тока напрямую зависит от скорости вращения: например, при 3000 оборотах в минуту (50 Гц) генератор выдаёт стандартное напряжение для бытовых сетей.

Для новичков важно понимать разницу между синхронными и асинхронными генераторами. Синхронные генераторы поддерживают стабильную частоту и напряжение, но требуют точного управления оборотами. Асинхронные проще в конструкции, но менее стабильны – их часто используют в ветрогенераторах или резервных источниках питания. Выбор типа зависит от задачи: для аварийного электроснабжения подойдёт асинхронный, для точных приборов – синхронный.

Практический совет: при сборке или ремонте генератора обратите внимание на щётки и коллектор (в моделях с электромагнитами). Их износ – частая причина неисправностей. Также следите за охлаждением: перегрев обмоток снижает КПД и может привести к короткому замыканию. Для проверки работы используйте мультиметр: измерьте напряжение на выходе при разных оборотах, чтобы убедиться в линейности характеристик.

Как работает генератор: объяснение для новичков

Генератор преобразует механическую энергию в электрическую с помощью электромагнитной индукции. В основе лежит закон Фарадея: когда проводник движется в магнитном поле, в нём возникает электрический ток. В генераторе роль проводника играет обмотка из медной проволоки, а магнитное поле создаётся постоянными магнитами или электромагнитами.

Конструкция генератора включает два ключевых элемента: статор и ротор. Статор – неподвижная часть с обмотками, где генерируется ток. Ротор – вращающаяся часть, создающая переменное магнитное поле. В зависимости от типа генератора ротор может быть:

• С постоянными магнитами (используются в маломощных устройствах, например, велосипедных динамо).
• С электромагнитами (питаются от отдельного источника или через щёточно-коллекторный узел).

Частота вырабатываемого тока зависит от скорости вращения ротора и числа пар полюсов. Формула: f = (n × p) / 60, где f – частота в герцах, n – обороты в минуту, p – число пар полюсов. Например, генератор с 2 парами полюсов при 1500 об/мин даст 50 Гц – стандарт для бытовых сетей.

Для выпрямления переменного тока в постоянный (если это необходимо) используют диодные мосты. В автомобильных генераторах они встроены в конструкцию. Без выпрямителя ток будет пульсирующим, что непригодно для зарядки аккумуляторов или питания электроники. Важно: диоды должны выдерживать двойное амплитудное напряжение генератора.

Регулятор напряжения – обязательный компонент в генераторах с переменной скоростью вращения. Он поддерживает выходное напряжение в заданных пределах (например, 13,8–14,4 В для автомобильных систем), предотвращая перезаряд аккумулятора или повреждение оборудования. Работает по принципу широтно-импульсной модуляции (ШИМ), изменяя ток возбуждения электромагнитов ротора.

Типы генераторов по назначению:

1. Синхронные – используются на электростанциях, обеспечивают стабильную частоту и напряжение.
2. Асинхронные – проще в конструкции, но требуют внешнего источника для возбуждения (применяются в ветрогенераторах).
3. Бесколлекторные – надёжнее за счёт отсутствия щёток, но сложнее в управлении (используются в современных автомобилях).

При выборе генератора обращайте внимание на КПД (обычно 70–95%), тип охлаждения (воздушное или жидкостное) и ресурс подшипников. Для автономных систем критична мощность: рассчитывайте её по формуле P = U × I × cosφ, где cosφ – коэффициент мощности нагрузки (0,8–1 для большинства устройств). Недооценка этих параметров приведёт к перегреву или нестабильной работе.

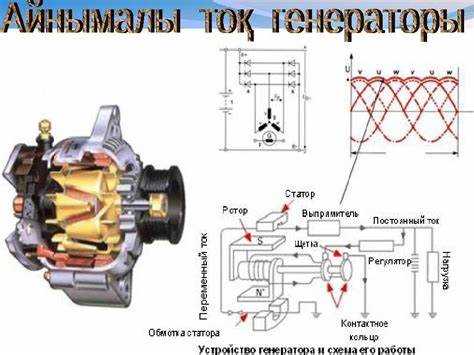

Из каких основных частей состоит генератор и за что они отвечают

Генератор преобразует механическую энергию в электрическую за счёт взаимодействия магнитных полей и проводников. Его конструкция включает несколько ключевых узлов, каждый из которых выполняет строго определённую функцию. Без понимания их роли невозможно оценить эффективность работы устройства или выявить неисправности.

Статор – неподвижная часть генератора, состоящая из сердечника и обмоток. Сердечник набирается из тонких пластин электротехнической стали (толщиной 0,35–0,5 мм), чтобы минимизировать потери на вихревые токи. Обмотки статора, как правило, трёхфазные, расположены под углом 120° друг к другу. Их задача – генерировать переменный ток при пересечении магнитным полем ротора. В бытовых генераторах мощностью до 10 кВт сечение провода обмоток обычно составляет 1,5–4 мм², а количество витков зависит от требуемого напряжения (220 В или 380 В).

Ротор – вращающаяся часть, создающая магнитное поле. В синхронных генераторах он представляет собой электромагнит с обмоткой возбуждения, питаемой постоянным током через щёточно-контактный узел. В асинхронных генераторах ротор короткозамкнутый (типа «беличья клетка») и не требует внешнего питания – магнитное поле индуцируется за счёт остаточного намагничивания или конденсаторного возбуждения. Скорость вращения ротора напрямую влияет на частоту выходного напряжения: для получения 50 Гц при двухполюсной конструкции требуется 3000 об/мин, при четырёхполюсной – 1500 об/мин.

Щёточно-контактный узел обеспечивает подачу тока на обмотку возбуждения ротора. Состоит из графитовых щёток и медных или латунных контактных колец. Срок службы щёток зависит от материала и условий эксплуатации: в генераторах с нагрузкой до 5 кВт они служат 500–1000 часов, при интенсивной работе – до 200 часов. Износ щёток приводит к падению напряжения возбуждения, что снижает выходную мощность. Для продления ресурса рекомендуется использовать щётки с добавлением меди или серебра, а также регулярно очищать контактные кольца от нагара.

Система возбуждения отвечает за создание и регулировку магнитного поля ротора. В маломощных генераторах (до 3 кВт) часто применяется самовозбуждение: остаточный магнетизм сердечника индуцирует небольшое напряжение в обмотках статора, которое выпрямляется и подаётся на обмотку ротора. В более мощных моделях используются отдельные возбудители – небольшие генераторы постоянного тока или бесщёточные системы с вращающимися выпрямителями. Стабильность выходного напряжения зависит от точности регулировки тока возбуждения: отклонение на 5% может привести к колебаниям напряжения до 15%.

Блок автоматического регулирования напряжения (AVR) поддерживает выходное напряжение в заданных пределах при изменении нагрузки. В бюджетных моделях AVR реализован на аналоговых компонентах (транзисторах, стабилитронах), в профессиональных – на микроконтроллерах с обратной связью по току и напряжению. Основные параметры AVR: время реакции (50–200 мс), точность стабилизации (±1–3%), диапазон регулировки (обычно 180–250 В). При выборе генератора обращайте внимание на наличие защиты от перегрузки и короткого замыкания в AVR – это критично для подключения чувствительной электроники.

Подшипниковый узел обеспечивает вращение ротора с минимальным трением. В генераторах используются шариковые или роликовые подшипники с заложенной смазкой. Ресурс подшипников при номинальной нагрузке составляет 2000–5000 часов, но сокращается при перегреве или попадании пыли. Для увеличения срока службы рекомендуется:

• использовать генератор в горизонтальном положении;
• не превышать допустимую нагрузку (обычно 70–80% от номинальной мощности);
• проводить техобслуживание каждые 200–300 часов работы.

При появлении посторонних шумов или вибрации подшипники подлежат замене – их износ приводит к смещению ротора и повреждению обмоток.

Корпус и система охлаждения защищают генератор от внешних воздействий и предотвращают перегрев. Корпус изготавливается из стали или алюминия с антикоррозийным покрытием. Вентиляция принудительная: в маломощных моделях – крыльчатка на валу ротора, в промышленных – отдельный электровентилятор. Температура обмоток не должна превышать 120–130°C (класс изоляции F или H). При перегреве срабатывает термозащита, отключающая генератор. Для эффективного охлаждения оставляйте зазор не менее 50 см вокруг устройства и регулярно очищайте вентиляционные решётки от пыли.

Как магнитное поле создаёт электрический ток в катушке

Магнитное поле индуцирует ток в катушке благодаря закону Фарадея: изменение магнитного потока через замкнутый проводник генерирует электродвижущую силу (ЭДС). Если катушка содержит 100 витков провода, а магнитный поток через неё меняется со скоростью 0,02 Вб/с, то наведённая ЭДС составит 2 В (ЭДС = -N × ΔΦ/Δt, где N – число витков). Для практического применения важно, чтобы изменение потока было динамичным – статичное поле тока не создаст.

Направление индуцированного тока определяется правилом Ленца: он всегда противодействует причине, его вызвавшей. Например, если северный полюс магнита приближается к катушке, ток в ней создаст собственное магнитное поле с северным полюсом, отталкивающим магнит. Это правило критично для расчёта полярности в генераторах и трансформаторах – ошибка в направлении приведёт к неверной работе устройства.

Эффективность генерации тока зависит от трёх параметров: скорости изменения магнитного поля, площади поперечного сечения катушки и числа витков. Катушка диаметром 5 см с 200 витками при изменении поля на 0,1 Тл за 0,1 с даст ЭДС ≈ 1,57 В (используйте формулу Φ = B × S × cosα, где B – индукция, S – площадь). Для увеличения выходного напряжения удвойте число витков или ускорьте движение магнита – статичные системы неэффективны.

В реальных генераторах магнитное поле создаётся либо постоянными магнитами, либо электромагнитами. Постоянные магниты (например, неодимовые с индукцией 1,2–1,4 Тл) проще в эксплуатации, но ограничены по мощности. Электромагниты позволяют регулировать поле, но требуют дополнительного источника питания. Для маломощных устройств (до 100 Вт) оптимальны постоянные магниты, для промышленных генераторов – электромагниты с обмоткой возбуждения.

Потери энергии при индукции возникают из-за сопротивления провода (джоулевы потери) и вихревых токов в сердечнике катушки. Чтобы минимизировать их, используйте медный провод с низким удельным сопротивлением (0,017 Ом·мм²/м) и сердечники из шихтованной стали с толщиной пластин 0,35–0,5 мм. Для высокочастотных применений (свыше 1 кГц) подойдут ферритовые сердечники – они снижают потери на перемагничивание до 10–15% против 30–40% у обычной стали.

Почему в генераторе нужен ротор и статор и как они взаимодействуют

Ротор и статор – основа любого электрического генератора, так как их взаимодействие преобразует механическую энергию в электрическую. Ротор, вращающаяся часть, создаёт магнитное поле, необходимое для индукции тока. В синхронных генераторах он представляет собой электромагнит, питаемый постоянным током через щётки и контактные кольца, или постоянные магниты в маломощных моделях. Статор, неподвижная часть, содержит обмотки, в которых под действием изменяющегося магнитного поля ротора возникает переменный ток. Без разделения на ротор и статор невозможно создать замкнутую систему, где магнитное поле пересекает проводники, генерируя ЭДС по закону Фарадея.

Взаимодействие ротора и статора строится на принципе электромагнитной индукции: при вращении ротора его магнитное поле меняется относительно обмоток статора, наводя в них напряжение. Частота генерируемого тока напрямую зависит от скорости вращения ротора и числа пар полюсов. Например, в трёхфазных генераторах обмотки статора смещены на 120°, что обеспечивает сдвиг фаз и формирование симметричной трёхфазной системы. Для стабильной работы зазор между ротором и статором должен быть минимальным (обычно 0,5–2 мм), чтобы снизить потери магнитного потока и повысить КПД.

Выбор конструкции ротора и статора определяет характеристики генератора. В асинхронных генераторах ротор короткозамкнутый, а ток в нём индуцируется за счёт разницы скоростей вращения поля статора и самого ротора. В синхронных генераторах ротор вращается синхронно с частотой сети, что требует точной регулировки возбуждения. Для высокооборотных генераторов (например, турбогенераторов) ротор выполняют цилиндрическим, а для низкооборотных (гидрогенераторов) – с явнополюсной конструкцией, чтобы компенсировать меньшую скорость вращения увеличенным числом полюсов.

Какую роль играют щётки и коллектор в работе генератора постоянного тока

Щётки и коллектор – ключевые элементы, преобразующие переменный ток, индуцируемый в обмотках якоря, в постоянный на выходе генератора. Коллектор представляет собой цилиндрическую конструкцию из медных пластин, изолированных друг от друга слюдой или другим диэлектриком. Каждая пластина соединена с определённым витком обмотки якоря. При вращении якоря в магнитном поле в обмотках возникает ЭДС, меняющая направление каждые 180 градусов. Коллектор механически переключает контакты, обеспечивая однополярное напряжение на щётках.

Щётки, изготовленные из графита или медно-графитового композита, прижимаются к поверхности коллектора с усилием 150–300 г/см². Их задача – передавать ток с вращающихся пластин коллектора на внешнюю цепь без разрыва контакта. Графит выбран за низкий коэффициент трения (0,1–0,25) и высокую электропроводность, но при этом он изнашивается: срок службы щёток в промышленных генераторах составляет 500–2000 часов работы. Износ ускоряется при загрязнении коллектора, вибрациях или неправильном давлении прижима.

Коллектор выполняет функцию механического выпрямителя. В момент, когда ЭДС в витке якоря меняет знак, соответствующая пластина коллектора переходит под другую щётку, сохраняя полярность выходного напряжения. Для двухполюсного генератора коллектор содержит не менее двух пластин, но в реальных устройствах их число достигает 20–50 для снижения пульсаций напряжения. Например, в генераторах мощностью 10 кВт используют коллекторы с 24 пластинами, что уменьшает амплитуду пульсаций до 1–2%.

Качество контакта между щётками и коллектором напрямую влияет на КПД генератора. Искрение на стыке приводит к потерям мощности (до 5% при сильном износе) и ускоренному разрушению поверхности. Для минимизации искрения применяют щётки с добавками серебра или олова, а также поддерживают чистоту коллектора: загрязнения увеличивают переходное сопротивление на 30–50%. В высокооборотных генераторах (свыше 3000 об/мин) используют щётки с повышенной твёрдостью, чтобы снизить вибрационный износ.

Температурный режим работы пары «щётка-коллектор» критичен. При нагреве свыше 120°C графит начинает окисляться, а медь коллектора – покрываться оксидной плёнкой, что увеличивает сопротивление контакта. В генераторах с водяным охлаждением коллекторные узлы дополнительно продувают воздухом или оснащают термодатчиками. Для генераторов, работающих в условиях повышенной влажности, щётки пропитывают парафином или специальными смолами, чтобы предотвратить абсорбцию влаги и снижение электропроводности.

Обслуживание щёточно-коллекторного узла требует регулярной проверки: зазор между щётками и коллектором не должен превышать 0,2 мм, а биение коллектора – 0,03 мм. При замене щёток необходимо притирать их к поверхности коллектора с помощью абразивной бумаги (зернистость 180–240), чтобы обеспечить площадь контакта не менее 80%. В генераторах с реверсивным вращением применяют щётки с симметричным профилем, чтобы избежать неравномерного износа. Пренебрежение этими требованиями сокращает ресурс узла в 2–3 раза.

Чем отличается генератор переменного тока от генератора постоянного тока

Главное отличие кроется в принципе преобразования механической энергии в электрическую и конструкции выпрямительного узла. Генератор переменного тока (альтернатор) использует вращающееся магнитное поле, создаваемое ротором, для индукции синусоидального напряжения в неподвижных обмотках статора. Частота выходного напряжения напрямую зависит от скорости вращения ротора и числа пар полюсов: f = (n × p) / 60, где f – частота в герцах, n – обороты в минуту, p – число пар полюсов. В автомобильных генераторах, например, при 6000 об/мин и 6 парах полюсов частота составит 600 Гц.

Генератор постоянного тока (динамо-машина) оснащён коллектором – механическим выпрямителем из медных пластин, разделённых изоляцией. Коллектор преобразует переменное напряжение, индуцированное в обмотках якоря, в пульсирующий постоянный ток. Ключевые недостатки:

• Искрение на щётках из-за трения и коммутации, требующее регулярной замены щёток (каждые 50–100 тыс. км в автомобилях).
• Ограниченный срок службы подшипников и коллектора из-за механического износа.
• Низкий КПД при малых нагрузках (до 50–60% против 80–90% у альтернаторов).

Для стабилизации напряжения в динамо-машинах применяют регуляторы с вибрационными реле, тогда как в альтернаторах используют полупроводниковые стабилизаторы.

Выбор типа генератора определяется областью применения. Альтернаторы доминируют в промышленности и транспорте благодаря:

1. Отсутствию коллектора – снижение эксплуатационных затрат на 30–40%.
2. Возможности работы на высоких оборотах (до 15 000 об/мин в турбогенераторах).
3. Лёгкости синхронизации с сетью при параллельной работе.

Динамо-машины сохраняют ниши, где критична простота конструкции (например, в велосипедных генераторах) или требуется непосредственное получение постоянного тока без дополнительных преобразователей. При проектировании систем питания учитывайте: альтернаторы эффективнее при мощностях свыше 1 кВт, динамо-машины – при требованиях к низкому уровню электромагнитных помех.
