Где находится топливный фильтр на хендай акцент

Топливный фильтр на Хендай Акцент (выпуск до 2010 года) расположен в задней части автомобиля, под днищем, рядом с топливным баком. На моделях с кузовом седан или хэтчбек он крепится к кронштейну на левой стороне, за задним колесом. На универсалах фильтр может быть смещён ближе к центру бака. Точное место зависит от года выпуска и типа двигателя: на бензиновых моторах 1.3, 1.5 и 1.6 л фильтр находится в одном и том же месте, но на дизельных версиях (если таковые имеются) он интегрирован в топливный модуль внутри бака.

Для доступа к фильтру потребуется поднять автомобиль на подъёмнике или использовать домкрат с надёжными упорами. Работать удобнее на смотровой яме, так как пространство ограничено, а сам фильтр защищён пластиковым кожухом или металлической скобой. Перед началом демонтажа обязательно сбросьте давление в топливной системе: отключите предохранитель бензонасоса (обычно №15 на 15 А) и заведите двигатель, чтобы он заглох. Это предотвратит разбрызгивание топлива при отсоединении шлангов.

На фото ниже показаны ключевые ориентиры: топливный бак (1), фильтр (2) в металлическом корпусе с двумя штуцерами, и крепёжный кронштейн (3). Шланги подключаются через быстросъёмные фитинги – для их отсоединения нажмите на пластиковые защёлки с обеих сторон. На моделях с 2006 года и новее фильтр может иметь резьбовое соединение, требующее ключа на 17 или 19 мм. Не перепутайте вход и выход: стрелка на корпусе фильтра указывает направление потока топлива (от бака к двигателю).

Если фильтр не виден сразу, проверьте наличие защитного кожуха – он крепится на двух болтах под ключ на 10 мм. На некоторых экземплярах кожух может быть закреплён пластиковыми клипсами. После снятия осмотрите состояние резиновых уплотнителей на штуцерах: при их повреждении или затвердевании замените на новые (артикул оригинального уплотнителя – 31112-25000). При установке нового фильтра соблюдайте момент затяжки штуцеров (12–15 Н·м) и не допускайте перекосов, чтобы избежать утечек.

Где искать топливный фильтр на Хендай Акцент: фото и схемы

На Хендай Акцент топливный фильтр расположен в зависимости от года выпуска и типа двигателя. Модели до 2005 года с моторами 1.3, 1.5 и 1.6 л чаще всего имеют фильтр под днищем автомобиля, рядом с топливным баком. В более поздних версиях (2006–2011) фильтр интегрирован в модуль бензонасоса внутри бака, что усложняет доступ.

Для моделей с наружным фильтром (до 2005 г.) ищите его вдоль правого лонжерона, закреплённым на кронштейне. Точное место – между задним колесом и баком, ближе к центру кузова. На схемах он обозначен как цилиндрический элемент с двумя штуцерами для топливных шлангов.

• Инструменты для замены наружного фильтра:
  • Ключи на 10 и 12 мм (для хомутов)
  • Отвёртка с плоским жалом (для снятия клипс)
  • Емкость для слива топлива (до 0,5 л)
  • Новый фильтр (артикул: 31112-25000 для бензиновых версий)

Если фильтр встроен в бензонасос (модели после 2006 г.), потребуется демонтаж заднего сиденья. Под ним находится лючок с электрическим разъёмом – это крышка модуля. Артикул фильтра-сетки для таких версий: 31184-25000. Замена полного модуля обойдётся дороже, но возможна установка отдельного фильтра тонкой очистки (например, 31911-2B000).

На фото ниже показаны ключевые точки доступа:

1. Наружный фильтр – под днищем, за правым задним колесом.
2. Внутренний фильтр – под задним сиденьем, через лючок.
3. Схема подключения шлангов (цветовая маркировка: красный – подача, чёрный – обратка).

При замене наружного фильтра обязательно сбросьте давление в топливной системе: отключите предохранитель бензонасоса (№15 в монтажном блоке под капотом) и заведите двигатель до остановки. Для внутреннего фильтра отсоедините клемму АКБ и аккуратно разъедините электрические контакты модуля, чтобы избежать искр.

Схемы расположения фильтра для разных модификаций Акцента можно найти в руководствах по ремонту:

• Hyundai Accent 1999–2005: раздел «Топливная система», стр. 4-12.
• Hyundai Accent 2006–2011: раздел «Бензонасос», стр. 5-8.
• Электронные каталоги (ELSA, ETKA) по VIN-коду автомобиля.

Расположение топливного фильтра в зависимости от года выпуска Акцента

На Hyundai Accent топливный фильтр меняет расположение в зависимости от поколения и года выпуска. До 2000 года фильтр устанавливался под капотом, ближе к моторному щиту, в металлическом корпусе с резьбовыми штуцерами. На моделях 1995–1999 годов он крепится к кронштейну на левой стороне двигателя, рядом с вакуумным усилителем тормозов.

С 2000 по 2005 год (Accent LC) фильтр переместили под днище автомобиля, в районе заднего правого колеса. Он находится внутри пластикового защитного кожуха, закреплённого на лонжероне. Для доступа потребуется снять колесо и подкрылок, а также открутить два болта крепления кожуха.

На моделях 2006–2010 годов (Accent MC) фильтр интегрирован в топливный модуль, расположенный в бензобаке. Демонтаж требует снятия заднего сиденья и отсоединения топливопроводов. Внешний фильтр грубой очистки (сетка) находится на приёмном патрубке насоса, а тонкой очистки – в корпусе модуля.

• 2000–2005 (LC): под днищем, за задним правым колесом.
• 2006–2010 (MC): в бензобаке, в сборе с насосом.
• 2011–2017 (RB): аналогично MC, но с изменённой конструкцией модуля.

Для Accent RB (2011–2017) фильтр также встроен в топливный модуль, но отличается формой и способом крепления. Модуль фиксируется кольцевой гайкой, которую необходимо откручивать специальным ключом или молотком с деревянной проставкой. Перед снятием обязательно сбросить давление в топливной системе, отсоединив предохранитель бензонасоса и запустив двигатель до остановки.

На дизельных версиях Accent (редкие для российского рынка) фильтр расположен под капотом, справа от двигателя, в прозрачном пластиковом корпусе с подогревом. На моделях 2001–2005 годов он совмещён с водоотделителем, а с 2006 года – отдельный элемент с датчиком воды.

При замене фильтра на моделях с 2006 года рекомендуется менять уплотнительное кольцо модуля (артикул 31111-2B000) и проверять состояние топливопроводов. На версиях до 2005 года важно не перепутать направление установки – стрелка на корпусе фильтра должна совпадать с направлением потока топлива.

Для точного определения расположения фильтра сверьтесь с VIN-кодом автомобиля. На сайте Hyundai можно найти схемы для конкретной модификации, указав год выпуска и тип двигателя. На моделях с 2018 года (Accent HC) фильтр также в баке, но конструкция модуля изменена – требуется адаптер для подключения диагностического оборудования при замене.

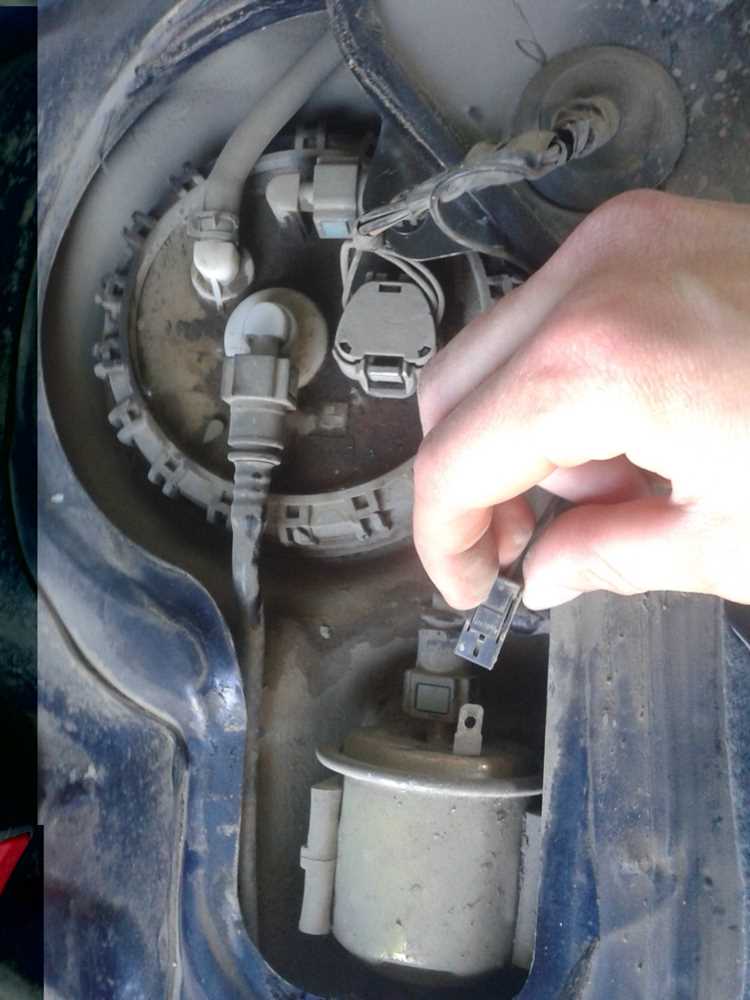

Как добраться до топливного фильтра под днищем автомобиля

Снимите защиту картера, если она установлена. На большинстве моделей Акцент она крепится четырьмя болтами на 10 мм. Открутите их торцевым ключом или головкой, придерживая защиту рукой, чтобы она не упала. Если болты закисли, используйте проникающую смазку (например, WD-40) и дайте ей подействовать 10–15 минут.

После демонтажа защиты фильтр будет виден справа от топливного бака, закрепленный на кронштейне. Он представляет собой металлический цилиндр с двумя штуцерами для топливных шлангов. Перед отсоединением шлангов сбросьте давление в системе: выньте предохранитель топливного насоса (обычно на 15 А) и заведите двигатель, дав ему заглохнуть.

Отсоедините топливные шланги, нажав на фиксаторы быстросъемных соединений. На некоторых моделях они могут быть жесткими – используйте плоскую отвертку, чтобы аккуратно поддеть защелки, не повредив пластик. Подставьте емкость для сбора остатков топлива, так как из шлангов может вытечь до 100–150 мл бензина.

Фильтр крепится к кронштейну хомутом с болтом на 10 мм. Открутите его, удерживая фильтр от проворачивания. Если болт закис, не применяйте чрезмерную силу – обработайте резьбу смазкой и дайте ей время подействовать. При установке нового фильтра обратите внимание на направление стрелки на корпусе: она должна указывать в сторону двигателя.

Перед подключением шлангов проверьте состояние уплотнительных колец на штуцерах. Если они потрескались или деформированы, замените их. Подсоедините шланги до щелчка фиксаторов. Убедитесь, что соединения надежны, потянув за шланги – они не должны отсоединяться.

После установки фильтра верните на место предохранитель топливного насоса, заведите двигатель и проверьте отсутствие утечек. Если все в порядке, установите защиту картера. На этом этапе важно не перетягивать болты, чтобы не сорвать резьбу. Запустите двигатель и дайте ему поработать 2–3 минуты, чтобы система заполнилась топливом.

Пошаговая инструкция по снятию защитного кожуха фильтра с фото

На Хендай Акцент защитный кожух топливного фильтра расположен под днищем автомобиля, ближе к задней части, рядом с топливным баком. Для доступа к нему потребуется подъемник или смотровая яма. Перед началом работ сбросьте давление в топливной системе: отсоедините предохранитель топливного насоса (обычно F10 на 15 А в блоке предохранителей салона) и заведите двигатель, дав ему заглохнуть. Отключите клемму «минус» аккумулятора для безопасности.

Шаг 1. Очистите область вокруг кожуха от грязи и пыли, чтобы избежать попадания мусора в топливную систему. Кожух крепится на трех болтах под ключ на 10 мм – два спереди и один сзади. Открутите их торцевой головкой с удлинителем, так как доступ ограничен. Внимание: болты могут быть закисшими – используйте проникающую смазку (например, WD-40) за 10–15 минут до демонтажа.

Шаг 2. После снятия болтов аккуратно сдвиньте кожух вперед, освобождая его от фиксирующих защелок на кронштейне. Если кожух не поддается, проверьте наличие дополнительных креплений – на некоторых модификациях Акцент (особенно с 2006 года) может быть установлен пластиковый фиксатор снизу. При необходимости подденьте его плоской отверткой, но не прилагайте чрезмерных усилий, чтобы не повредить пластик. На фото ниже показаны точки крепления и направление снятия кожуха.

Схемы подключения топливных магистралей к фильтру на Хендай Акцент

На Хендай Акцент топливный фильтр расположен под днищем автомобиля, ближе к задней части, рядом с топливным баком. Входная и выходная магистрали подключаются через быстросъемные фитинги с цветовой маркировкой: черный штуцер – подача топлива от бака, белый – подача к топливной рампе. Перед демонтажем обязательно сбросьте давление в системе, отсоединив предохранитель топливного насоса и запустив двигатель до остановки.

Схема подключения зависит от года выпуска и типа двигателя. Для моделей с моторами 1.3, 1.5 и 1.6 л (до 2005 года) используется фильтр с металлическим корпусом и двумя штуцерами под шланги диаметром 8 мм. На автомобилях после 2006 года (включая рестайлинговые версии) применяется фильтр в пластиковом корпусе с быстросъемными соединениями под давление до 4 бар. В таблице ниже приведены ключевые параметры:

При подключении новых магистралей проверьте состояние уплотнительных колец на быстросъемных фитингах – они должны быть целыми, без трещин. Для моделей с пластиковым фильтром используйте оригинальные фиксаторы (артикул 31162-25000), так как неоригинальные могут не обеспечивать герметичность. После установки заведите двигатель и проверьте отсутствие утечек в местах соединений под давлением.

На автомобилях с двигателем 1.5 л (G4EC) и системой впрыска MPI топливный фильтр интегрирован в модуль насоса внутри бака, а наружный фильтр отсутствует. В этом случае замена требует демонтажа топливного модуля через лючок в салоне под задним сиденьем. Схема подключения внутренних магистралей модуля: вход – от насоса, выход – к топливной рампе через регулятор давления.
