Как залить масло в коробку мазда 3

Замена масла в коробке передач Мазда 3 – процедура, требующая точности и соблюдения регламента. Для механической коробки (M6) производитель рекомендует использовать масло API GL-4/GL-5 SAE 75W-90, объёмом 2,1 литра. В автоматических трансмиссиях (FN4A-EL, FS5A-EL) применяется ATF M-V или аналог типа Idemitsu ATF Type-M – 7,2 литра при полной замене. Игнорирование этих параметров приводит к ускоренному износу синхронизаторов или гидроблока.

Перед началом работ прогрейте коробку до 50–60°C – это снизит вязкость старого масла и ускорит его слив. Для МКПП сливная пробка расположена в нижней части картера, для АКПП – под поддоном. В обоих случаях потребуется шестигранник на 10 мм или торцевой ключ на 17 мм. Подготовьте ёмкость объёмом не менее 3 литров для сбора отработки.

При заливке масла в МКПП используйте шприц или воронку с гибким шлангом диаметром 8–10 мм, вставляя его в контрольное отверстие на боковой стенке коробки. Уровень проверяйте по нижнему краю отверстия – излишки вытекут самостоятельно. В АКПП масло заливается через щуп или специальное отверстие в поддоне, после чего требуется запустить двигатель и переключить селектор во все режимы с задержкой 3–5 секунд в каждом.

Не используйте герметики при установке сливных пробок – они могут попасть в систему и забить каналы. Для АКПП обязательна замена фильтра (артикул FZ01-21-500A), расположенного под поддоном. После заливки нового масла проконтролируйте отсутствие течей в течение 10–15 минут работы двигателя на холостом ходу.

Какие инструменты и материалы понадобятся для замены масла

Для замены масла в коробке передач Мазда 3 потребуется набор специфических инструментов и расходных материалов. Основной компонент – трансмиссионное масло, соответствующее допускам производителя. Для механической коробки подойдет API GL-4/GL-5 SAE 75W-90, для автоматической – ATF FZ (оригинальный артикул 0000-77-112E-01) или аналоги, например, Idemitsu ATF Type-M. Объем заливаемого масла зависит от типа КПП: 2,8–3,0 л для МКПП, 7,2–7,5 л для АКПП (при полной замене). Также понадобится прокладка сливной пробки (артикул 995641400) и уплотнительное кольцо заливной пробки (если предусмотрено конструкцией).

Инструменты для работы включают:

• Набор головок и трещотка (размеры 10 мм, 14 мм, 17 мм для пробок и крепежа).
• Шестигранник 5 мм (для заливной пробки на некоторых моделях).
• Динамометрический ключ (момент затяжки сливной пробки – 30–40 Н·м).
• Шприц для заливки масла (объемом не менее 500 мл) или воронка с гибким шлангом.
• Емкость для слива отработки (минимум 4 л для МКПП, 8 л для АКПП).
• Подъемник или домкрат с упорами (для доступа к сливной пробке).
• Чистая ветошь и обезжириватель (для очистки поверхностей).

Дополнительно рекомендуется использовать диагностический сканер (например, Mazda IDS или Forscan) для сброса адаптаций АКПП после замены масла. При отсутствии подъемника подойдут противооткатные упоры и страховочные стойки. Для удобства слива масла из АКПП пригодится насос для откачки жидкости через щуп (если конструкция коробки позволяет). Перед началом работ убедитесь, что все инструменты и материалы соответствуют требованиям для вашей модификации Мазда 3 (год выпуска, тип двигателя и КПП).

Как подготовить автомобиль перед заливкой масла в коробку

Перед заменой масла в коробке передач Мазда 3 убедитесь, что автомобиль установлен на ровной горизонтальной поверхности. Используйте домкрат или подъемник для доступа к сливной пробке, но не полагайтесь только на него – зафиксируйте машину противооткатными упорами на задних колесах. Прогрейте двигатель до рабочей температуры (70–90°C), проехав 10–15 км, чтобы масло стало менее вязким и быстрее стекало. Отключите зажигание и дайте автомобилю постоять 5 минут, чтобы масло осело в поддоне.

Подготовьте инструменты и расходные материалы согласно таблице:

Очистите область вокруг сливной и заливной пробок от грязи, чтобы избежать попадания абразивных частиц в коробку. Проверьте состояние уплотнительных шайб на пробках – при деформации или износе замените их (артикул оригинальной шайбы: 995641400). Если коробка оборудована магнитной сливной пробкой, осмотрите ее на наличие металлической стружки – значительное количество указывает на износ деталей.

Где находится сливное и заливное отверстия в коробке Мазда 3

В Мазда 3 с механической коробкой передач сливное отверстие расположено в нижней части картера КПП. Оно закрыто шестигранной пробкой на 17 мм, которую легко обнаружить, осмотрев поддон коробки снизу автомобиля. Заливное отверстие находится на боковой стороне коробки, ближе к передней части, и также закрыто пробкой – обычно под ключ на 19 мм или квадратный шлиц на 8 мм.

На автоматических коробках (например, модели FN4A-EL) сливная пробка размещена на поддоне АКПП, но для полной замены масла часто требуется демонтаж поддона. Заливное отверстие в этом случае отсутствует – масло заливается через щуповый канал, расположенный в моторном отсеке. Щуп находится рядом с аккумулятором, его легко опознать по яркой ручке.

В модификациях с двигателем 1.6 л (2003–2009 гг.) заливная пробка МКПП может быть скрыта за теплозащитным экраном выпускного коллектора. Для доступа к ней потребуется снять экран или использовать удлинитель для ключа. На моделях с 2.0 л (2010+ гг.) пробка часто доступна без дополнительных манипуляций, но расположена под углом, что усложняет использование воронки.

На автомобилях с полным приводом (AWD) сливное отверстие раздаточной коробки находится рядом с основным сливом КПП, но ниже. Пробка здесь обычно под ключ на 10 мм. Заливное отверстие раздатки расположено на её боковой поверхности, ближе к задней части, и требует использования шприца для заправки масла из-за неудобного доступа.

При поиске отверстий ориентируйтесь на заводские метки: сливная пробка часто имеет магнит для сбора металлической стружки, а заливная может быть обозначена надписью «OIL» или «FILL». На АКПП щуповый канал иногда маркирован желтой или оранжевой крышкой. Перед началом работ убедитесь, что автомобиль установлен на ровной поверхности – это критично для точного уровня масла.

Если пробки не поддаются, не применяйте чрезмерную силу: резьба в алюминиевом картере легко повреждается. Используйте проникающую смазку (например, WD-40) и дайте ей подействовать 10–15 минут. Для заливки масла в МКПП удобнее всего использовать шприц с гибким шлангом – стандартные воронки не всегда помещаются в узкое пространство моторного отсека.

Как правильно слить старое масло из коробки передач

Перед началом работ прогрейте двигатель до рабочей температуры (70–80°C) – горячее масло стекает быстрее и полнее. Загоните автомобиль на смотровую яму или подъемник, зафиксируйте колеса противооткатными упорами. На Мазда 3 с механической коробкой сливная пробка расположена в нижней части картера, на автоматической – под поддоном. Подготовьте емкость объемом не менее 5 литров для сбора отработки.

Для слива потребуются:

• Ключ на 24 мм (для механики) или на 10 мм (для автомата)
• Шестигранник на 5 мм (если пробка с внутренним шестигранником)
• Воронка с удлинительным шлангом (для заливки нового масла)
• Ветошь и обезжириватель (для очистки поверхностей)

Откручивайте пробку медленно, чтобы избежать брызг – масло может быть горячим. На автоматической коробке после слива основного объема открутите поддон (17 болтов на 10 мм), чтобы удалить остатки и проверить магнит на наличие металлической стружки.

После полного слива осмотрите сливную пробку: на ней не должно быть сколов резьбы или повреждений уплотнительного кольца. Если кольцо деформировано, замените его (артикул для механики – F022-14-716A, для автомата – F022-14-716). Протрите магнит на поддоне автоматической коробки – крупные частицы металла указывают на износ деталей. Перед установкой поддона очистите его поверхность от старого герметика и нанесите новый слой (например, Loctite 574).

Затягивайте сливную пробку с усилием 30–35 Н·м (для механики) или 8–10 Н·м (для автомата). Превышение момента приведет к срыву резьбы в алюминиевом картере. На автоматической коробке болты поддона затягивайте крест-накрест в два этапа: сначала 5 Н·м, затем 8–10 Н·м. После установки пробки залейте новое масло через контрольное отверстие (механика) или щуп (автомат), следуя спецификациям производителя.

Как промыть коробку передач перед заливкой нового масла

Промывка коробки передач Мазда 3 требует использования специализированной жидкости – например, Mazda ATF M-V или аналога, одобренного производителем. Для механической КПП подойдет трансмиссионное масло GL-4 75W-90, для автоматической – только оригинальная ATF. Перед началом процедуры прогрейте коробку до рабочей температуры (60–80°C), проехав 10–15 км на средних оборотах. Слейте старое масло полностью, открутив сливную пробку шестигранником на 10 мм, и дайте стечь остаткам в течение 15–20 минут.

Залейте промывочную жидкость через заливное отверстие (для МКПП – до уровня нижней кромки, для АКПП – строго по щупу). Запустите двигатель, включите передачу (для АКПП – режим Drive) и удерживайте педаль тормоза на 3–5 минут, переключая селектор во все положения с задержкой 5–10 секунд. Для механики достаточно 5 минут работы на холостых оборотах. Слейте промывку, открутив пробку повторно – на этом этапе допустимо использовать магнит для удаления металлической стружки.

Перед заливкой нового масла проверьте состояние уплотнительного кольца сливной пробки и замените его при износе (артикул 995641400 для большинства моделей). Для АКПП используйте воронку с тонким носиком, чтобы избежать попадания грязи в систему. Заливайте масло порциями по 200–300 мл, проверяя уровень после каждой – перелив так же опасен, как и недолив.

Как определить нужный объем масла для коробки Мазда 3

Объем масла в коробке передач Мазда 3 зависит от типа трансмиссии и года выпуска автомобиля. Для механических коробок (MZ6, G66M-R) требуется 2,1–2,3 литра жидкости MTF 75W-90 или аналога, соответствующего спецификации API GL-4. Автоматические коробки FN4A-EL (до 2013 года) вмещают 7,2 литра ATF M-V, но при частичной замене достаточно 3,5–4 литров. Вариаторы Skyactiv-Drive (с 2013 года) рассчитаны на 7,5 литра масла типа Mazda CVTF 3320, при этом слив и замена через поддон потребует около 4 литров.

Точные данные указаны в сервисной документации автомобиля или на наклейке под капотом. Для моделей 2003–2009 годов с МКПП объем может отличаться на 0,1–0,2 литра в зависимости от модификации. Владельцам АКПП следует учитывать, что полная замена методом вытеснения требует на 20–30% больше масла, чем указано в регламенте, из-за остатков в гидротрансформаторе и магистралях.

Проверка уровня масла проводится по-разному для каждого типа коробки. В механике щуп отсутствует – уровень контролируется через заливное отверстие: масло должно доходить до нижнего края отверстия. В автоматах FN4A-EL щуп расположен рядом с аккумулятором, метки «Cold» и «Hot» соответствуют температуре жидкости 20°C и 60–80°C. Для вариаторов уровень проверяется на прогретой коробке (70–80°C) через контрольное отверстие под днищем.

Недолив или перелив масла одинаково опасны. В МКПП недостаток жидкости приводит к ускоренному износу подшипников и синхронизаторов, а избыток – к вспениванию и утечкам через сальники. В АКПП и вариаторах перелив вызывает повышение давления, повреждение уплотнений и перегрев. При замене всегда сливайте старое масло полностью, используйте мерную емкость и доливайте небольшими порциями, проверяя уровень после каждой.

Для точного подбора объема учитывайте не только тип коробки, но и условия эксплуатации. При частых пробках или буксировке прицепа рекомендуется доливать на 5–10% больше масла для компенсации теплового расширения. В регионах с экстремальными температурами используйте жидкости с улучшенными низкотемпературными свойствами, например, 75W-85 для МКПП или ATF с индексом низкотемпературной вязкости не выше -40°C.

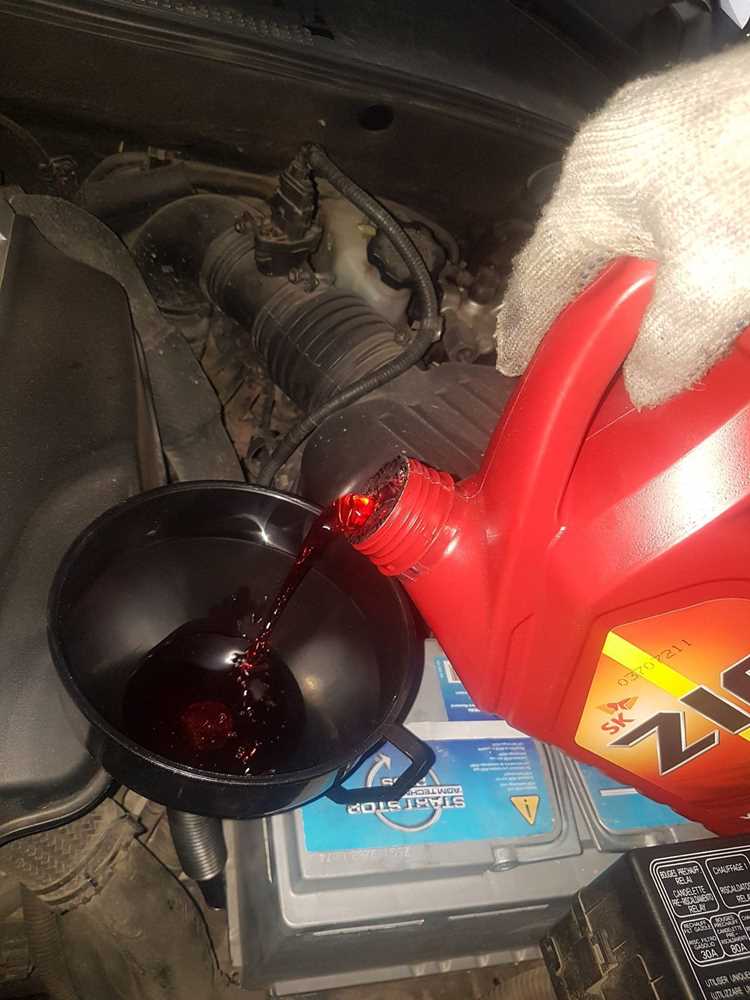

Пошаговая инструкция по заливке нового масла в коробку

Подготовьте автомобиль: установите Мазду 3 на ровную площадку, зафиксируйте колеса противооткатными упорами и включите стояночный тормоз. Прогрейте двигатель до рабочей температуры (5–7 минут на холостом ходу), затем заглушите. Для механической коробки потребуется 2,5–3 литра масла спецификации API GL-4/GL-5 (например, Mazda MTF 75W-90), для автомата – 7,2 литра оригинального ATF M-V (или аналога типа Idemitsu Type-M). Снимите защиту картера, если она установлена, и очистите пробку сливного отверстия от грязи.

Слейте старое масло: подставьте емкость объемом не менее 4 литров под сливную пробку (расположена в нижней части картера коробки). Открутите пробку шестигранником на 10 мм, дайте маслу стечь полностью (10–15 минут). Проверьте состояние уплотнительного кольца пробки – при износе замените на новое (артикул Mazda 995641400). Для автоматической коробки дополнительно снимите поддон (крепится 17 болтами на 10 мм), очистите магниты от металлической стружки и замените фильтр (артикул Mazda FNC1-21-500A).

Залейте новое масло через контрольное отверстие (расположено сбоку коробки, ближе к передней части). Для механики используйте шприц или воронку с гибким шлангом диаметром 8–10 мм, для автомата – специальный насос. Вливайте масло порциями по 200–300 мл, проверяя уровень щупом или по вытеканию из контрольного отверстия (должно быть на уровне нижнего края). Затяните пробки с усилием 30–35 Н·м (сливную) и 15–20 Н·м (контрольную). Запустите двигатель, переключите передачи (для АКПП – удерживая педаль тормоза), дайте поработать 2–3 минуты, затем повторно проверьте уровень.

Как проверить уровень масла и устранить возможные утечки

На Мазда 3 с механической коробкой передач уровень масла проверяется через контрольное отверстие, расположенное на боковой стороне картера. Для этого потребуется шестигранник на 8 мм и шприц для залива. Автомобиль должен стоять на ровной поверхности, двигатель заглушен, а масло прогрето до рабочей температуры (около 50–60°C). Открутите пробку контрольного отверстия – если масло начинает капать или течь тонкой струйкой, уровень в норме. Если нет – долейте через заливное отверстие до появления избытка.

Для автоматической коробки (АКПП) процедура отличается: уровень проверяется щупом, но только при работающем двигателе и селекторе в положении «P». На щупе две метки – «Cold» (холодный) и «Hot» (горячий). Правильный уровень соответствует верхней отметке «Hot» после прогрева масла до 70–80°C. Если уровень ниже, доливайте через трубку щупа небольшими порциями, проверяя после каждой.

Утечки масла чаще всего возникают в местах стыков картера с корпусом коробки, на сальниках приводных валов или через прокладку поддона. Осмотрите коробку снизу на подъемнике или смотровой яме: следы масла на стыках, запотевания или капли указывают на проблему. Для точной диагностики очистите подозрительные участки очистителем тормозов и запустите двигатель – свежие подтеки проявятся через 10–15 минут.

При обнаружении утечки через прокладку поддона замените ее, используя герметик Loctite 574 или аналогичный. Сальники приводных валов меняются только при снятых валах – для этого потребуется специальный съемник. Если течь идет из-под датчика скорости или пробки, замените уплотнительные кольца. В случае повреждения картера (трещины, сколы) требуется замена детали или сварка, но такие дефекты редки на Мазда 3.

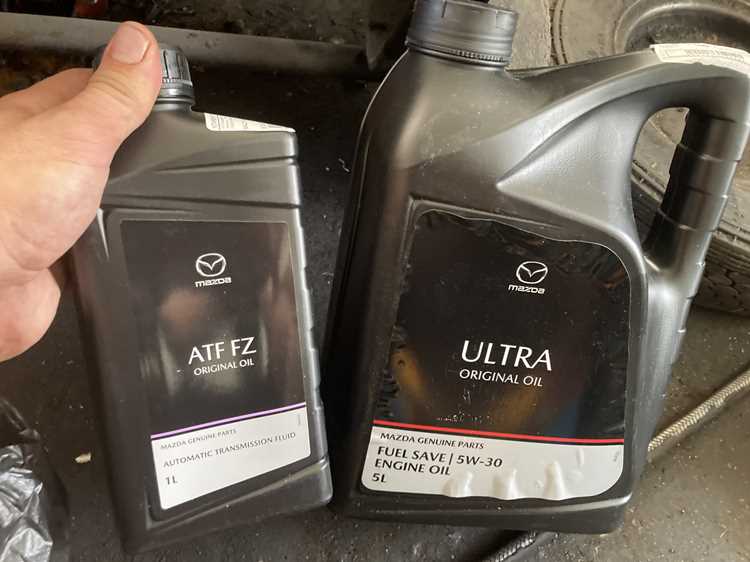

После устранения утечки обязательно проверьте уровень масла и долейте при необходимости. Используйте только рекомендованные жидкости: для МКПП – API GL-4 75W-90, для АКПП – Mazda ATF FZ (или аналог типа Idemitsu Type-M). Смешивание разных типов масел недопустимо – это приводит к вспениванию и ускоренному износу деталей.

Если утечка повторяется после ремонта, проверьте вентиляцию картера (сапун) – его засорение вызывает избыточное давление и выдавливание масла через уплотнения. Сапун расположен на верхней части коробки и продувается сжатым воздухом. Также осмотрите состояние сливной пробки: сорванная резьба или поврежденная шайба могут быть причиной постоянных потерь масла.
