Как рассчитать количество фреона для заправки кондиционера

Заправка кондиционера фреоном – не просто долив хладагента до нужного уровня, а расчет, основанный на технических характеристиках системы. Ошибка в дозировке на 10–15% снижает эффективность охлаждения на 20–30% и ускоряет износ компрессора. В этой статье – пошаговый метод определения точного количества фреона с учетом типа оборудования, длины трассы и условий эксплуатации.

Стандартные таблицы производителей дают базовые значения: например, для сплит-систем мощностью 2,5 кВт (9000 BTU) требуется 0,6–0,8 кг R-410A при длине трассы до 5 метров. Но если трубопровод длиннее, на каждый дополнительный метр добавляют 15–20 грамм фреона. Для R-22 норматив – 0,5–0,7 кг на 1 кВт холодильной мощности, но при температуре окружающей среды выше +35°C дозу увеличивают на 5–7%.

Ключевые параметры для расчета: тип фреона (R-410A, R-32, R-22), длина и диаметр трубопровода, перепад высот между блоками (каждые 3 метра требуют корректировки на 5–10 грамм), температура кипения в испарителе (оптимально +5°C для R-410A). Используйте манометрический коллектор с точностью ±0,1 бар и электронные весы с погрешностью не более 1 грамма.

Пример: для кондиционера Daikin FTXS25L с трассой 8 метров и перепадом высот 4 метра расчет выглядит так: базовая норма (0,7 кг) + 3 метра сверх нормы (3 × 20 г = 60 г) + перепад высот (4 м / 3 × 10 г ≈ 13 г). Итог – 0,773 кг R-410A. Превышение дозы на 50 грамм увеличивает давление на всасывании на 0,3–0,5 бар, что сокращает ресурс компрессора на 15–20%.

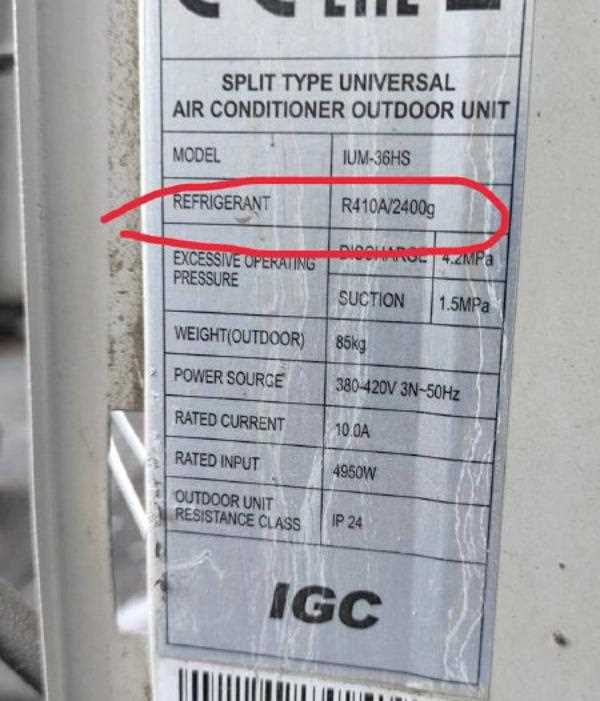

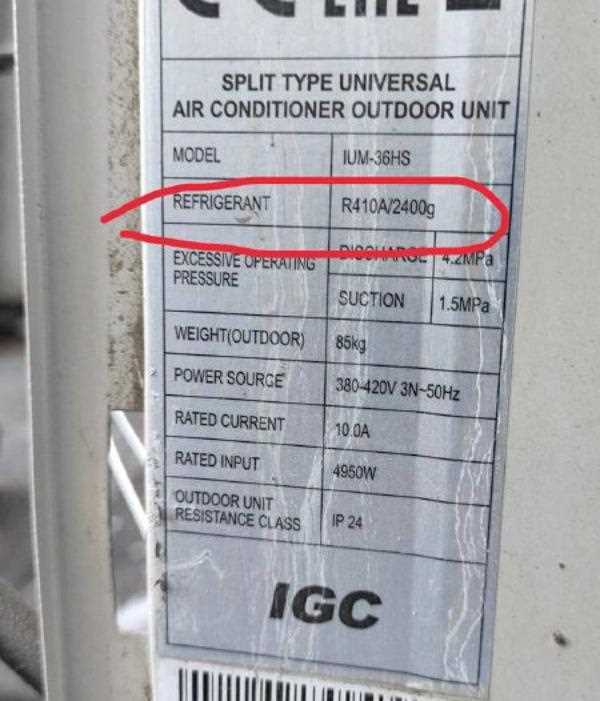

Определение типа и количества фреона по технической документации

В инструкции по эксплуатации или паспорте устройства приведена развернутая таблица с параметрами заправки. Обратите внимание на колонки: «Тип хладагента», «Масса заправки (г)», «Допустимый диапазон (±%)». Для сплит-систем мощностью до 7 кВт стандартный объем R-410A составляет 500–900 г, R-32 – 400–700 г. Превышение указанного диапазона на 10–15% снижает эффективность работы на 20–30%.

В сервисном мануале производителя (Service Manual) содержится детализированная информация для специалистов. Здесь приводятся поправочные коэффициенты для систем с удлиненной трассой: на каждые 5 метров дополнительной магистрали требуется 15–20 г фреона сверх базового значения. Например, для кондиционера Mitsubishi MSZ-AP25VG с трассой 10 м расчет выглядит так: 600 г (база) + 30 г (поправка) = 630 г.

Для мультизональных систем (VRF/VRV) данные о заправке указаны в проектной документации. В разделе «Холодильный контур» перечислены типы фреонов для каждого внутреннего блока и общий объем для наружного модуля. Например, система Daikin VRV IV с 4 внутренними блоками может требовать 4,2 кг R-410A, распределенного по контурам в пропорции 30/25/25/20%. Игнорирование этих пропорций приводит к неравномерному охлаждению помещений.

В электронных каталогах производителей (например, на сайтах Mitsubishi Electric, Gree, LG) доступны онлайн-базы данных по моделям. Введите серийный номер устройства – система выдаст точные параметры заправки, включая рекомендуемое масло (POE для R-410A, PVE для R-32). Эти данные актуальнее бумажной документации, так как учитывают последние обновления прошивок и конструктивные изменения.

При работе с документацией проверяйте соответствие модели и года выпуска. Производители часто вносят коррективы в заправочные объемы: например, у кондиционера Ballu BSG-HN7/HL7 2020 года выпуска норма R-32 – 650 г, а у аналогичной модели 2023 года – 620 г из-за оптимизации контура. Использование устаревших данных приводит к перезаправке или недозаправке, что сокращает срок службы компрессора на 30–40%.

Измерение давления в системе перед заправкой манометрическим коллектором

Запустите кондиционер в режиме охлаждения на максимальной мощности и дайте поработать 10–15 минут для стабилизации параметров. Снимите показания манометров: на стороне низкого давления норма для R-410A при +35°C на улице – 10–12 бар, для R-134a – 2,5–3,5 бар; на стороне высокого давления – 25–30 бар и 12–15 бар соответственно. Отклонения более 15% от этих значений указывают на нехватку фреона, засорение фильтра или неисправность компрессора.

Запишите показания в таблицу с указанием температуры окружающей среды и режима работы системы. Если давление на низкой стороне близко к нулю, а на высокой – аномально высокое (например, 35 бар для R-410A), немедленно отключите кондиционер: это признак закупорки капиллярной трубки или неисправности расширительного клапана. Для точной диагностики используйте термометр – разница температур на входе и выходе испарителя должна составлять 8–12°C.

Расчет недостающего объема фреона по таблицам производителя

Таблицы производителя – единственный достоверный источник для точного расчета заправки. В технической документации к кондиционеру указаны нормы заправки фреона в граммах на метр трассы, тип хладагента (например, R-410A, R-32) и поправочные коэффициенты для температурных условий. Для моделей с длиной трассы до 5 метров стандартная норма составляет 500–800 г, но уточняйте данные для конкретной серии: у Daikin FTXS25K – 750 г, у Mitsubishi MSZ-LN25VG – 680 г. Игнорирование этих значений приводит к перезаправке или недозаправке, что снижает эффективность на 15–25%.

Измерьте фактическую длину трассы между внутренним и наружным блоками с точностью до 0,1 метра. Если трасса превышает базовую длину (обычно 5 м), добавьте 20–30 г фреона на каждый дополнительный метр. Например, для трассы 8 м при норме 700 г на 5 м расчет будет: 700 + (3 × 25) = 775 г. Учтите, что для вертикальных участков (более 3 м) требуется корректировка: +10 г на метр. В таблицах также указаны допуски для высотных установок – при размещении наружного блока выше внутреннего на 10 м добавьте 5% к итоговому объему.

Проверьте давление в системе манометрическим коллектором перед заправкой. Сравните показания с эталонными значениями из таблицы для текущей температуры окружающей среды. При +30°C давление нагнетания для R-410A должно быть 18–22 бар, для R-32 – 24–28 бар. Если фактическое давление ниже на 20–30%, недостающий объем фреона рассчитывается по формуле: (дефицит давления × объем системы) / 10. Для системы объемом 1,2 л при дефиците 5 бар расчет: (5 × 1,2) / 10 = 0,6 кг. Используйте электронные весы с погрешностью не более 1 г для дозированной заправки.

После заправки зафиксируйте параметры работы: температуру на входе/выходе испарителя, ток компрессора, перепад давлений. Сравните с табличными данными для режима охлаждения/обогрева. Например, для кондиционера мощностью 2,5 кВт при +25°C на входе испарителя температура на выходе должна быть +8–12°C, ток – 3,5–4,2 А. Отклонения более 15% указывают на ошибку в расчетах или утечку. В этом случае проведите вакуумирование и повторите заправку по таблице, уменьшив объем на 5–10% для компенсации возможных остатков фреона.

Корректировка расчетов с учетом температуры окружающей среды

Температура воздуха напрямую влияет на плотность фреона в системе, что требует корректировки базового расчета заправки. При повышении температуры на каждые 10°C давление хладагента в контуре увеличивается на 5–7%, что может привести к перезаправке, если не учитывать этот фактор. Для точного расчета используйте формулу:

M_корр = M_баз * (1 + (T_окр - 25) * 0.006),

где M_корр – скорректированная масса фреона (кг), M_баз – базовая масса по паспорту (кг), T_окр – текущая температура окружающей среды (°C). Например, при +35°C и базовой заправке 1.2 кг корректировка составит +0.072 кг.

Для систем с R-410A и R-32 критические поправки вводятся при температурах выше +40°C или ниже +15°C. В таблице приведены коэффициенты корректировки для разных диапазонов:

При температурах ниже +5°C заправка фреоном не рекомендуется из-за риска конденсации влаги в системе и последующего образования кислот. Если работы неизбежны, используйте подогрев магистралей до +10°C и уменьшайте расчетную массу на 10–15% для компенсации сниженной плотности хладагента.

Для инверторных кондиционеров корректировка проводится с учетом рабочего диапазона компрессора. Например, при +45°C система может автоматически снижать производительность на 20%, что требует уменьшения массы фреона на 5–8% от скорректированного значения. Проверяйте параметры в сервисном меню оборудования.

В условиях высокой влажности (>70%) давление насыщенных паров фреона снижается на 2–3%, что необходимо компенсировать увеличением массы заправки на 0.02–0.03 кг на каждый килограмм базового расчета. Измеряйте влажность гигрометром и вносите поправку до начала работ.

После заправки контролируйте давление на всасывании и нагнетании с помощью манометрического коллектора. Для R-410A при +30°C эталонные значения составляют 10–12 бар (всасывание) и 25–28 бар (нагнетание). Отклонение более чем на 10% указывает на необходимость повторной корректировки.

Проверка герметичности системы и устранение утечек перед дозаправкой

Перед дозаправкой фреона обязательно проведите тест на герметичность с помощью электронного течеискателя с чувствительностью не ниже 5 г/год. Проверяйте соединения трубопроводов, сервисные порты, теплообменники и места пайки – 90% утечек возникают в этих зонах. Для систем с R-410A используйте течеискатели с диапазоном обнаружения 1–50 ppm, для R-134a – 1–100 ppm. При обнаружении утечки свыше 15 г/год замените уплотнительные кольца на новые (из материала NBR или HNBR для R-410A) и затяните соединения с моментом 15–20 Н·м. Если утечка локализована в пайке, демонтируйте узел, очистите поверхности от окислов флюсом на основе канифоли и перепаяйте с припоем BCuP-3 или Ag-5.

Для проверки крупных систем используйте азот под давлением 25–30 бар с добавлением 5% гелия – метод позволяет выявить микротрещины в испарителе или конденсаторе. После устранения утечек проведите вакуумирование до остаточного давления 500 микрон (0,67 мбар) и выдержите систему под вакуумом не менее 30 минут. Если давление растет быстрее чем на 200 микрон за 10 минут, ищите скрытые дефекты повторно.

Пошаговая инструкция по заправке кондиционера с контролем веса фреона

Заправка кондиционера по весу – единственный метод, гарантирующий точность дозировки фреона. В отличие от заправки по давлению, этот способ исключает влияние температуры окружающей среды и состояния системы на результат. Для работы потребуются: электронные весы с точностью до 5 г, манометрический коллектор, баллон с фреоном (R-410A, R-134a или другим, указанным на шильдике), вакуумный насос, шланги с быстросъемными соединениями и таблица норм заправки для конкретной модели.

Перед началом проверьте герметичность системы. Подключите манометрический коллектор к сервисным портам кондиционера: синий шланг – к порту низкого давления (обычно расположен на толстой трубке), красный – к порту высокого давления (тонкая трубка). Запустите компрессор и дайте системе поработать 10–15 минут. Если давление падает ниже 0 бар на манометре низкого давления, устраните утечку перед заправкой.

1. Сбросьте остатки фреона. Откройте вентили на манометрическом коллекторе и стравите хладагент через шланг в атмосферу (для R-410A используйте рекуператор). Процесс займет 2–3 минуты. Закройте вентили, когда давление упадет до 0 бар.
2. Вакуумируйте систему. Подключите вакуумный насос к сервисному порту через желтый шланг. Включите насос и откройте вентили на коллекторе. Вакуумирование длится 20–30 минут для систем до 7 кВт и 40–60 минут для более мощных. Давление должно упасть до -1 бар (760 мм рт. ст.). Закройте вентили и отключите насос.

Подготовьте баллон с фреоном. Установите его на электронные весы, обнулите показания. Подключите шланг от баллона к желтому порту манометрического коллектора. Откройте вентиль на баллоне на 1–2 секунды, чтобы продуть шланг от воздуха, затем закройте. Запишите массу баллона – это стартовое значение для расчета заправляемого количества.

• Норму заправки возьмите из технической документации или шильдика на наружном блоке. Например, для кондиционера мощностью 3,5 кВт (12 000 BTU) с фреоном R-410A норма составляет 750–850 г. Если данных нет, используйте формулу: масса фреона (г) = длина трассы (м) × 15 + базовая норма, где базовая норма для R-410A – 600 г, для R-134a – 500 г.
• Откройте вентиль на баллоне и на манометрическом коллекторе (только низкого давления). Начинайте заправку медленно, контролируя вес на электронных весах. Для R-410A скорость заправки – 50–100 г/мин, для R-134a – 30–70 г/мин.

Заправляйте фреон в жидкой фазе. Для этого переверните баллон вверх дном (если используется одноразовый баллон) или откройте вентиль на нижнем штуцере (для многоразовых баллонов). Следите за показаниями весов: как только масса уменьшится на расчетное значение, закройте вентиль на баллоне. Дайте системе стабилизироваться 2–3 минуты – давление должно выровняться.

Проверьте параметры работы кондиционера. Запустите систему в режиме охлаждения на максимальной мощности. Через 10–15 минут измерьте давление: для R-410A на низком давлении должно быть 7–9 бар при температуре наружного воздуха +30°C, для R-134a – 2,5–3,5 бар. Температура воздуха на выходе из внутреннего блока должна быть на 8–12°C ниже температуры на входе. Если разница меньше, добавьте 30–50 г фреона и повторите проверку.

Завершите процедуру. Закройте сервисные порты, отсоедините шланги. Проверьте герметичность соединений мыльным раствором – пузырьки не должны появляться. Запишите в журнал обслуживания дату заправки, массу фреона и показания манометров. Для систем с R-410A рекомендуется повторная проверка через 24 часа – давление не должно упасть более чем на 0,2 бар.
