Термистор и варистор в чем разница

Термисторы и варисторы – полупроводниковые компоненты, реагирующие на внешние воздействия, но принципиально разные по физике работы и назначению. Термисторы изменяют сопротивление в зависимости от температуры, варисторы – от приложенного напряжения. Эти различия определяют их применение в схемах защиты, измерения и стабилизации.

Термисторы делятся на два типа: NTC (отрицательный температурный коэффициент) и PTC (положительный). NTC-термисторы, например, серии MF52 с сопротивлением 10 кОм при 25°C, снижают сопротивление при нагреве, что используется в температурных датчиках и компенсационных цепях. PTC-термисторы, такие как B59801, напротив, резко увеличивают сопротивление при превышении пороговой температуры (обычно 80–120°C), что делает их эффективными в схемах самовосстанавливающейся защиты от перегрузок.

Варисторы, например, металлооксидные серии MOV (например, V25S40P), защищают цепи от импульсных перенапряжений. Их сопротивление падает с ростом напряжения: при номинальном напряжении 40 В они пропускают ток менее 1 мА, но при скачке до 80 В – уже сотни ампер, шунтируя избыточную энергию. В отличие от термисторов, варисторы не зависят от температуры и не предназначены для измерений.

Выбор между ними зависит от задачи: термисторы – для температурного контроля и термокомпенсации, варисторы – для защиты от переходных процессов. Например, в блоках питания ATX варисторы устанавливают на входе для подавления сетевых помех, а NTC-термисторы – в цепях ограничения пускового тока. Совместное использование возможно, но требует учета их взаимного влияния: варисторы могут нагреваться при срабатывании, что исказит показания термистора.

Чем отличается термистор от варистора: сравнение

Термистор и варистор – полупроводниковые компоненты, реагирующие на разные физические величины. Термистор изменяет сопротивление при колебаниях температуры, варистор – при изменении напряжения. Первый применяется для температурного контроля, компенсации дрейфа параметров схем и защиты от перегрева. Второй защищает цепи от импульсных перенапряжений, например, при грозовых разрядах или коммутационных помехах.

Основные типы термисторов:

• NTC (Negative Temperature Coefficient) – сопротивление падает с ростом температуры (коэффициент -3%/°C до -6%/°C). Используются в датчиках температуры, пусковых устройствах двигателей, стабилизации рабочих точек транзисторов.
• PTC (Positive Temperature Coefficient) – сопротивление резко возрастает при превышении пороговой температуры (до 1000 раз). Применяются в самовосстанавливающихся предохранителях, защите обмоток электродвигателей, ограничении тока заряда аккумуляторов.

Варисторы классифицируются по материалу и пороговому напряжению. Наиболее распространены металлооксидные варисторы (MOV) на основе оксида цинка (ZnO) с нелинейной вольт-амперной характеристикой. При превышении напряжения выше порогового (например, 14 В, 275 В, 680 В) сопротивление варистора падает с мегаом до единиц ом, шунтируя избыточный ток. Рабочий диапазон температур: -40°C до +85°C, но при частых срабатываниях деградируют – срок службы ограничен количеством импульсов (обычно 10–100 тыс. для MOV).

Ключевые различия в применении:

1. Термистор:
   • Точность измерения температуры: ±0,1°C (прецизионные модели) до ±5°C (стандартные).
   • Время отклика: от 1 с (бусинковые) до 30 с (стержневые).
   • Максимальная мощность рассеивания: 0,1–5 Вт.
   • Не предназначен для защиты от высоковольтных импульсов.
2. Варистор:
   • Поглощаемая энергия импульса: 0,1–10 кДж (зависит от размера).
   • Время срабатывания: наносекунды (1–50 нс).
   • Максимальный ток импульса: 100–10 000 А.
   • Не реагирует на температуру, если она не превышает рабочий диапазон.

Выбор компонента зависит от задачи. Для температурного мониторинга в медицинском оборудовании или автомобильных системах используйте NTC-термисторы с высокой стабильностью (например, серии NTC 10k 3950). В источниках питания для защиты от сетевых всплесков подойдут варисторы V275LA40A (275 В, 40 Дж) или S20K275 (275 В, 20 мм). При проектировании схем учитывайте: термисторы требуют калибровки, варисторы – запаса по напряжению (на 20–30% выше рабочего). Совместное использование возможно – например, варистор защищает от перенапряжений, а PTC-термистор ограничивает ток при перегреве.

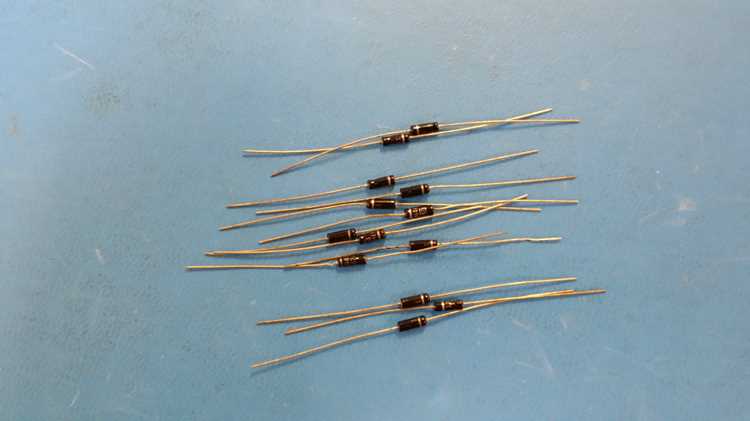

Какие физические принципы лежат в основе работы термистора и варистора

Термисторы основаны на зависимости удельного сопротивления полупроводниковых материалов от температуры. В их структуре используются оксиды металлов (например, Mn, Co, Ni, Cu), легированные для формирования энергетических зон с узкой запрещённой шириной. При нагреве тепловая энергия увеличивает концентрацию свободных носителей заряда – электронов и дырок – по экспоненциальному закону, описываемому уравнением Аррениуса: n = n₀·exp(−E_a/kT), где E_a – энергия активации, k – постоянная Больцмана, T – абсолютная температура. Для NTC-термисторов это приводит к снижению сопротивления, для PTC – к росту из-за фазовых переходов в поликристаллической структуре (например, в BaTiO₃ при температуре Кюри).

Варисторы работают на принципе нелинейной вольт-амперной характеристики, обусловленной туннельным эффектом и лавинным пробоем в границах зёрен. Основной материал – оксид цинка (ZnO) с добавками Bi₂O₃, Sb₂O₃, CoO и других оксидов, формирующих межзеренные барьеры Шоттки. При низких напряжениях ток через варистор минимален из-за высокого сопротивления барьеров. При превышении порогового напряжения (обычно 1–3 В на зерно) начинается туннелирование электронов через барьеры, а при дальнейшем росте напряжения – лавинное умножение носителей, что резко снижает сопротивление. Коэффициент нелинейности α (определяемый как α = d(log I)/d(log U)) для ZnO-варисторов достигает 30–50.

Ключевое отличие в механизмах управления сопротивлением: у термисторов – тепловое возбуждение носителей, у варисторов – электрическое поле. В термисторах изменение температуры на 1°C может менять сопротивление на 3–6% (для NTC с B-коэффициентом 3000–4000 K), тогда как в варисторах сопротивление падает на порядки при превышении напряжения всего на 10–20%. Это определяет области применения: термисторы – для измерения и компенсации температуры, варисторы – для защиты от импульсных перенапряжений.

Температурная зависимость термисторов описывается уравнением Стейнхарта-Харта: 1/T = A + B·ln(R) + C·(ln(R))³, где A, B, C – калибровочные коэффициенты. Для варисторов вольт-амперная характеристика аппроксимируется степенным законом: I = k·U^α, где k – константа, зависящая от материала и геометрии. Эти модели критичны для расчёта цепей: например, при выборе варистора для защиты от грозовых разрядов учитывают энергию импульса (до 100 Дж для стандартных моделей) и время срабатывания (наносекунды).

Структура термистора однородна, а варистора – гетерогенна: ZnO-варистор состоит из зёрен размером 10–50 мкм, окружённых тонкими (1–10 нм) межзеренными слоями с высоким сопротивлением. Эти слои формируются при спекании порошков при 1100–1300°C и определяют пороговое напряжение. В термисторах же кристаллическая решётка должна быть максимально однородной для стабильности температурного коэффициента. Например, в NTC-термисторах на основе Mn-Co-Ni-O отклонение состава на 0,1% меняет B-коэффициент на 50 K.

Термисторы чувствительны к саморазогреву: при протекании тока мощность P = I²R повышает температуру, что искажает измерения. Для минимизации эффекта используют термисторы с низким сопротивлением (1–10 кОм) и ограничивают ток до 100 мкА. Варисторы, напротив, рассчитаны на кратковременные высокие токи (до 10 кА для дисковых моделей), но длительное воздействие перенапряжений приводит к деградации межзеренных барьеров. Для продления срока службы рекомендуется выбирать варисторы с запасом по напряжению (на 20–30% выше рабочего) и ограничивать количество срабатываний.

Материалы для термисторов и варисторов подбирают с учётом стабильности параметров. Для высокотемпературных применений (до 300°C) используют термисторы на основе SiC или AlN, а для варисторов – композиты с добавками Cr₂O₃ для повышения термостойкости. В обоих случаях критична воспроизводимость свойств: разброс сопротивления термисторов не должен превышать ±1%, а варисторов – ±10% по напряжению срабатывания. Для точных измерений термисторы калибруют в термостатах с точностью ±0,01°C, а варисторы тестируют импульсами тока с фронтом 8/20 мкс.

Как зависимость сопротивления от температуры отличается у термистора и варистора

Термисторы демонстрируют экспоненциальную зависимость сопротивления от температуры, описываемую уравнением Стейнхарта-Харта или упрощённой формулой β-модели: R = R₀·exp[β(1/T – 1/T₀)]. Для NTC-термисторов (отрицательный температурный коэффициент) сопротивление падает с ростом температуры – например, при 25°C оно может составлять 10 кОм, а при 100°C снижаться до 1 кОм. PTC-термисторы (положительный коэффициент) ведут себя противоположно: их сопротивление резко возрастает после превышения определённого порога, часто используемого для защиты от перегрева.

Варисторы, напротив, не реагируют на температуру в рабочем диапазоне. Их вольт-амперная характеристика определяется напряжением, а не тепловыми процессами: сопротивление резко падает при превышении порогового напряжения (например, с 1 МОм до 10 Ом при 30 В для варистора на 27 В). Температурный дрейф сопротивления у варисторов обычно не превышает 0,1%/°C, что делает их нечувствительными к тепловым колебаниям в пределах –40…+85°C.

Ключевое отличие – термисторы используют температурную зависимость как основной рабочий механизм, а варисторы – как паразитный эффект. Для термисторов температурный коэффициент (ТКС) достигает –3…–6%/°C у NTC и +10…+100%/°C у PTC, тогда как у варисторов ТКС близок к нулю. Это позволяет термисторам точно измерять температуру с погрешностью ±0,1°C, а варисторам – оставаться стабильными при кратковременных тепловых всплесках.

При выборе компонента для температурной компенсации учитывайте нелинейность термисторов: их сопротивление меняется неравномерно, особенно вблизи крайних значений диапазона. Например, NTC-термистор с β=3950 K при 0°C имеет сопротивление в 3–5 раз выше, чем при 25°C, что требует калибровки схемы. Варисторы же сохраняют постоянное сопротивление до момента пробоя, что исключает необходимость температурной коррекции в цепях защиты.

Для высокоточных измерений температуры (например, в медицинских приборах) предпочтительны термисторы с низким самонагревом (менее 0,1 мВт/°C) и высокой стабильностью во времени. Варисторы в таких задачах неприменимы из-за отсутствия температурной чувствительности. Однако в импульсных источниках питания, где важна защита от перенапряжений, варисторы незаменимы: их реакция на температуру пренебрежимо мала по сравнению с откликом на напряжение.

Температурная зависимость термисторов может быть использована для самозащиты: PTC-термисторы ограничивают ток при перегреве, а NTC – компенсируют холодный пуск двигателей. Варисторы же не обладают подобными свойствами – их единственная функция заключается в шунтировании избыточного напряжения. При проектировании схем с термисторами учитывайте тепловую инерцию: время отклика на изменение температуры составляет 1–10 секунд, тогда как варисторы реагируют на перенапряжение за наносекунды.

Для расчёта цепей с термисторами используйте специализированные калькуляторы (например, от Vishay или Amphenol), которые учитывают нелинейность и тепловые эффекты. Варисторы выбирайте по напряжению срабатывания и энергии поглощения, игнорируя температурные параметры, если рабочий диапазон не выходит за пределы –20…+60°C. В критических приложениях комбинируйте оба компонента: термистор для мониторинга температуры, варистор – для защиты от скачков напряжения.

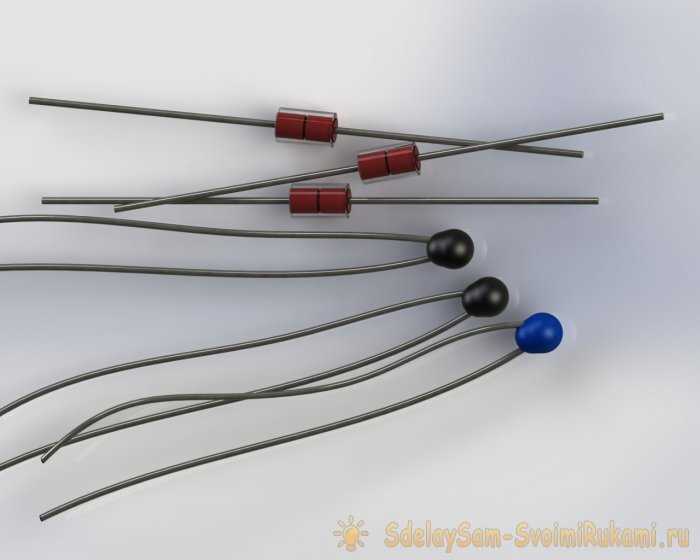

В каких электрических цепях применяют термисторы, а в каких – варисторы

Термисторы с отрицательным температурным коэффициентом (NTC) используют в цепях ограничения пусковых токов. Например, в импульсных блоках питания они предотвращают броски тока при включении, снижая сопротивление по мере нагрева. В автомобильной электронике NTC-термисторы контролируют температуру двигателя, обеспечивая стабильную работу системы впрыска топлива. В зарядных устройствах для литий-ионных аккумуляторов они защищают от перегрева, отключая цепь при превышении пороговых значений.

Варисторы применяют в цепях защиты от перенапряжений. В сетевых фильтрах и источниках бесперебойного питания они поглощают импульсные помехи, возникающие при грозовых разрядах или коммутациях нагрузки. В промышленных установках варисторы защищают частотные преобразователи от скачков напряжения, вызванных переключением мощных электродвигателей. В телекоммуникационном оборудовании они предохраняют линии связи от наведенных высоковольтных импульсов.

Термисторы с положительным температурным коэффициентом (PTC) работают в схемах самовосстанавливающихся предохранителей. В бытовой технике, например, в стиральных машинах, они защищают электродвигатели от перегрузки, резко увеличивая сопротивление при перегреве. В системах обогрева автомобильных зеркал PTC-термисторы стабилизируют температуру, предотвращая перегрев и экономия энергию.

Варисторы на основе оксида цинка (ZnO) незаменимы в высоковольтных цепях. На подстанциях они защищают трансформаторы от коммутационных перенапряжений, возникающих при отключении индуктивных нагрузок. В железнодорожной сигнализации варисторы гасят дуговые разряды, продлевая срок службы контактных реле. В медицинском оборудовании, таком как дефибрилляторы, они обеспечивают безопасность пациентов, ограничивая напряжение на электродах.

Термисторы используют в прецизионных измерительных схемах. В цифровых термометрах и метеостанциях они обеспечивают точность измерений до ±0,1°C. В системах климат-контроля автомобилей NTC-термисторы регулируют работу кондиционера, поддерживая заданную температуру в салоне. В лабораторном оборудовании они компенсируют температурные дрейфы в аналоговых схемах, повышая стабильность измерений.

Варисторы с низким напряжением срабатывания (10–50 В) применяют в низковольтных цепях. В материнских платах компьютеров они защищают порты USB и HDMI от электростатических разрядов. В светодиодных драйверах варисторы предотвращают повреждение микросхем при скачках напряжения в сети. В солнечных инверторах они защищают силовую электронику от перенапряжений, вызванных молниями или неисправностями в сети.

Какие материалы используются для изготовления термисторов и варисторов

Термисторы изготавливают преимущественно из полупроводниковых оксидов металлов, где ключевую роль играют состав и технология спекания. Для NTC-термисторов (с отрицательным температурным коэффициентом) чаще всего применяют смеси оксидов марганца (MnO), кобальта (CoO), никеля (NiO) и меди (CuO) в различных пропорциях. Например, состав Mn₁.₅Ni₀.₅Cu₁.₀O₄ обеспечивает высокую чувствительность в диапазоне -50…+150°C. PTC-термисторы (с положительным коэффициентом) производят на основе поликристаллической керамики из титаната бария (BaTiO₃), легированного редкоземельными элементами – лантаном (La), церием (Ce) или иттрием (Y) для достижения требуемого порога переключения (обычно 60–120°C).

Варисторы создают из нелинейных полупроводниковых материалов, где основным компонентом выступает оксид цинка (ZnO) с добавками оксидов висмута (Bi₂O₃), сурьмы (Sb₂O₃), хрома (Cr₂O₃) и кобальта (CoO). Стандартный состав включает 90–97% ZnO и 3–10% легирующих добавок, формирующих зеренную структуру с барьерами Шоттки на границах зёрен. Для высоковольтных варисторов (класс 1000 В и выше) вводят оксиды празеодима (Pr₆O₁₁) или гадолиния (Gd₂O₃), повышающие напряжение пробоя до 2–3 кВ/мм. Альтернативные материалы – карбид кремния (SiC) для импульсных варисторов или титанат стронция (SrTiO₃) в низковольтных приложениях.

Выбор материала напрямую влияет на эксплуатационные характеристики. Для термисторов критична стабильность сопротивления при циклических нагрузках – оксиды с высокой энергией активации (например, NiO) минимизируют дрейф параметров. В варисторах ключевым фактором является коэффициент нелинейности (α), который для ZnO-варисторов достигает 30–50, а для SiC – 5–10. При работе в агрессивных средах (влажность, химические пары) применяют защитные покрытия из стекла или эпоксидных компаундов, предотвращающие деградацию зеренной структуры. Для высокотемпературных приложений (>200°C) термисторы изготавливают из оксидов редкоземельных металлов (например, Y₂O₃), а варисторы – из нитрида алюминия (AlN) или оксида бериллия (BeO).

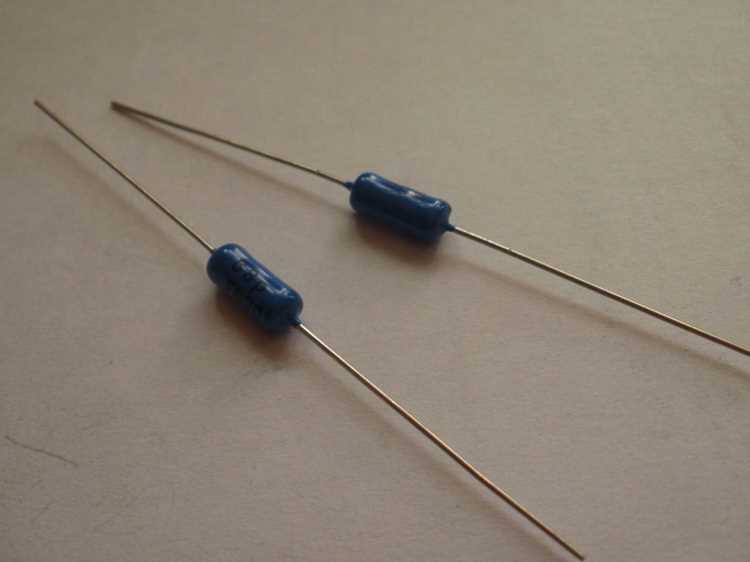

Как выбрать термистор или варистор для защиты от перегрузок по напряжению

Первым критерием выбора служит характер перегрузки. Термисторы NTC (с отрицательным температурным коэффициентом) эффективны для ограничения пусковых токов в цепях с емкостной нагрузкой, например, в блоках питания или двигателях. Их сопротивление резко падает при нагреве, пропуская ток после стабилизации режима. Варисторы же реагируют на импульсные перенапряжения – кратковременные скачки до 6 кВ в бытовых сетях или до 20 кВ в промышленных. Если защита нужна от длительных токовых перегрузок, термистор предпочтительнее; для подавления всплесков напряжения – варистор.

Номинальное напряжение устройства должно превышать рабочее напряжение цепи минимум на 20%. Для варисторов серии MOV (металлооксидных) стандартные значения – 130 В, 275 В, 420 В для однофазных сетей 220 В и 680 В для трехфазных 380 В. Термисторы выбирают по максимальному рабочему току: например, 10 А для маломощных устройств или 50 А для промышленных преобразователей. Превышение этих параметров ведет к деградации компонента или его разрушению.

Энергия поглощения – ключевой параметр для варисторов. Измеряется в джоулях (Дж) и указывает на способность рассеивать импульсную энергию. Для бытовой техники достаточно 20–100 Дж, для промышленного оборудования – 200–1000 Дж. Например, варистор на 420 В с энергией 200 Дж выдержит импульс 8/20 мкс амплитудой 4 кА. Термисторы оценивают по тепловой постоянной времени (τ) – времени, за которое сопротивление снижается на 63%. Для быстрого ограничения тока выбирают τ ≤ 10 с, для плавного пуска – до 60 с.

Температурный диапазон эксплуатации определяет надежность. Термисторы NTC работают в пределах от −55°C до +150°C, но их сопротивление критически зависит от температуры окружающей среды. Варисторы сохраняют стабильность от −40°C до +125°C, однако при превышении +85°C срок службы сокращается из-за ускоренной деградации оксидного слоя. Для уличного оборудования или автомобильной электроники выбирают компоненты с расширенным диапазоном, например, варисторы с маркировкой «AEC-Q200» для автопрома.

Монтажные особенности влияют на эффективность. Термисторы устанавливают последовательно с нагрузкой, варисторы – параллельно. Для варисторов критично расстояние до защищаемого узла: при длине проводов более 0,5 м индуктивность снижает быстродействие. В высокочастотных цепях используют варисторы с низкой паразитной емкостью (≤100 пФ), чтобы избежать искажений сигнала. Термисторы требуют теплоотвода при токах свыше 10 А – алюминиевые радиаторы или печатные платы с увеличенной площадью меди.

Срок службы и отказоустойчивость различаются принципиально. Варисторы деградируют после каждого импульса: после 10–20 срабатываний их параметры ухудшаются на 10–30%. Термисторы NTC выдерживают тысячи циклов нагрева/охлаждения, но при перегреве могут оплавиться. Для критичных приложений выбирают варисторы с индикатором износа (например, серии «V275LA40A» с термопредохранителем) или термисторы с самовосстанавливающимися полимерными покрытиями. В системах с частыми перенапряжениями (грозовые районы) устанавливают варисторы с запасом по энергии на 30–50%.
