Как собираются тормоза на самокате инструкция

Тормозная система самоката – критически важный элемент, от которого зависит безопасность и управляемость. Стандартные механические тормоза (V-brake или дисковые) требуют точной настройки: зазор между колодками и ободом должен составлять 0,5–1 мм, а усилие на рычаге – не превышать 3–5 кг для комфортного торможения. Перед сборкой проверьте совместимость компонентов: диаметр обода для V-brake – 20–24 мм, толщина ротора для дисковых тормозов – 140–160 мм.

Для сборки V-brake потребуются: тормозные колодки с металлическими вставками (например, Kool Stop), шестигранники 4 мм и 5 мм, динамометрический ключ (момент затяжки болтов крепления – 6–8 Н·м). Дисковые тормоза дополнительно требуют прокачки гидравлической системы: используйте жидкость DOT 4 или минеральное масло (в зависимости от модели), шприц объемом 20 мл и прозрачную трубку диаметром 3 мм.

Ошибки при сборке приводят к неравномерному износу колодок или заклиниванию механизма. Например, перекос суппорта дисковых тормозов вызывает биение ротора свыше 0,15 мм – это критично для моделей с диаметром колес 10–12 дюймов. После установки проверьте работу тормозов на скорости 15–20 км/ч: путь торможения не должен превышать 3 метра на сухом асфальте.

Необходимые инструменты и материалы для установки тормозной системы

Для сборки тормозов на самокате потребуется набор инструментов, адаптированный под тип системы: механические ободные, дисковые гидравлические или ножные. Базовый комплект включает шестигранники (2, 2.5, 4, 5 мм), TORX T25 (для крепежа роторов), динамометрический ключ с диапазоном 2–10 Н·м и плоскогубцы с узкими губками. При работе с гидравликой дополнительно нужны: шприц для прокачки (объёмом 20–50 мл), трубка диаметром 3–4 мм, тормозная жидкость DOT 4 или минеральное масло (в зависимости от модели), а также ёмкость для слива старой жидкости.

Основные расходные материалы:

• Тормозные колодки – керамические (для дисковых систем) или резиновые (для ободных), совместимые с моделью самоката. Проверяйте маркировку: например, Shimano B01S для механических дисковых тормозов или Tektro V-brake для ободных.
• Трос тормоза (1.5–2 мм в диаметре) или гидравлический шланг с фитингами – длина зависит от конструкции рамы. Для самокатов с ростовкой до 80 см достаточно 1.2 м троса.
• Смазка: силиконовая (для тросов) или медная паста (для резьбовых соединений гидравлики). Избегайте WD-40 – она вымывает заводскую смазку.
• Запасные болты M5×12 мм (нержавеющая сталь) – часто теряются при демонтаже.

Специфические инструменты для дисковых тормозов: калибр для проверки биения ротора (допуск – не более 0.1 мм), съёмник кассеты (если ротор установлен на заднем колесе), а также специальные щипцы для сжатия поршней (например, Park Tool PP-1.2). Для ободных систем пригодится шаблон для регулировки положения колодок – можно изготовить из пластика толщиной 1 мм.

При выборе материалов учитывайте условия эксплуатации. В дождливом климате отдавайте предпочтение колодкам с металлическим наполнителем (например, Kool Stop Dual Compound) – они эффективнее при намокании. Для городских самокатов с частыми торможениями берите роторы из нержавеющей стали (маркировка SUS420) – они меньше изнашиваются. Гидравлические шланги берите армированные (с оплёткой из нержавейки), чтобы избежать раздутия под давлением.

Дополнительные аксессуары, которые упростят установку:

1. Магнитная чаша для хранения мелких деталей – предотвращает потерю болтов и шайб.
2. Набор для чистки тормозов: безворсовые салфетки, изопропиловый спирт (99%) и щётка с жёсткой щетиной для удаления абразивных частиц с ротора.
3. Мультиметр (для проверки целостности проводов в случае электрических тормозов).
4. Видеоскоп или зеркало на телескопической ручке – для осмотра труднодоступных мест (например, крепления суппорта под декой).

Перед началом работ убедитесь, что все компоненты совместимы. Например, гидравлические тормоза SRAM Level требуют жидкости DOT 5.1, а Shimano Deore – минерального масла. Несоответствие приведёт к отказу системы. Для самокатов с мотором мощностью свыше 250 Вт используйте усиленные роторы (например, Magura Storm HC) – стандартные могут деформироваться при резком торможении.

Подготовка самоката: снятие старых деталей и проверка рамы

Перед установкой новых тормозов демонтируйте старые компоненты. Начните с откручивания болтов крепления тормозной системы – обычно это два винта M5 или M6 с шестигранной головкой (ключ на 4–5 мм). Если болты закисли, нанесите проникающую смазку (например, WD-40) и выждите 10–15 минут. Избегайте чрезмерных усилий: сорванная резьба потребует замены деки или рамы.

Снимите тормозной рычаг, тросик и колодки. Для этого отсоедините тросик от рычага, ослабив фиксирующий винт отверткой с плоским шлицем. Проверьте состояние тросика: если на нем есть заломы, ржавчина или износ оболочки более чем на 30%, замените его. Колодки извлеките из суппорта, поддев их отверткой – если толщина фрикционного материала менее 2 мм, они подлежат замене.

Осмотрите раму и деку на предмет трещин, деформаций или коррозии. Особое внимание уделите точкам крепления тормозов и рулевой колонки. Для проверки используйте фонарик и увеличительное стекло: микротрещины часто скрыты под слоем краски. Если обнаружены повреждения, оцените их критичность по таблице:

Очистите посадочные места под тормоза от грязи и старой смазки. Используйте металлическую щетку и ветошь, смоченную в уайт-спирите. Для труднодоступных участков подойдет зубочистка или игла. После очистки протрите поверхности сухой тканью – остатки растворителя могут ухудшить адгезию новых деталей.

Проверьте состояние подшипников колес и рулевой колонки. Прокрутите колеса рукой: если слышен хруст или ощущается люфт, подшипники требуют замены. Для рулевой колонки поднимите переднюю часть самоката и покачайте вилку вперед-назад – люфт более 1 мм указывает на износ подшипников или выработку чашек. Замените изношенные компоненты до установки новых тормозов.

Нанесите тонкий слой консистентной смазки (например, Литол-24) на резьбовые соединения и посадочные места. Это предотвратит коррозию и облегчит последующий демонтаж. Избегайте попадания смазки на фрикционные поверхности тормозов – это снизит эффективность торможения. После подготовки рамы переходите к установке новых компонентов.

Установка тормозного диска или колодок в зависимости от типа системы

Для механических дисковых тормозов сначала закрепите ротор на втулке колеса болтами с моментом затяжки 4–6 Н·м. Проверьте биение диска с помощью индикатора часового типа – допустимое отклонение не должно превышать 0,15 мм. Установите калипер на вилку, предварительно очистив посадочные поверхности от грязи и старой смазки. Затяните крепёжные болты с усилием 6–8 Н·м, затем отцентрируйте калипер относительно диска, ослабив болты и сжав рычаг тормоза до упора. После фиксации положения затяните болты окончательно.

В случае гидравлических систем перед установкой колодок прокачайте контур, удалив воздух из магистрали. Новые колодки смажьте тонким слоем силиконовой пасты на тыльной стороне, избегая попадания на фрикционный материал. Вставьте их в калипер, убедившись, что пружинные фиксаторы вошли в пазы. Затяните стопорный болт с моментом 2–3 Н·м. После сборки проверьте ход рычага – он должен быть плавным, без провалов, а колодки должны равномерно прилегать к диску.

Для ободных тормозов типа V-brake или U-brake установите колодки в держатели, выставив угол атаки 90–95° относительно обода. Зазор между колодкой и ободом в отпущенном состоянии должен составлять 1–1,5 мм. Затяните крепёжные болты с усилием 5–7 Н·м, затем отрегулируйте натяжение троса так, чтобы рычаг срабатывал при ходе 20–30 мм. Проверьте симметричность положения колодок – при нажатии они должны касаться обода одновременно.

Регулировка натяжения троса и положения тормозных механизмов

Натяжение троса – ключевой параметр, влияющий на скорость срабатывания тормоза и равномерность износа колодок. Оптимальный зазор между колодкой и ободом (или диском) составляет 1–2 мм. Для проверки нажмите рычаг тормоза до упора: колодки должны плотно прилегать к поверхности, но не тереться о нее в свободном состоянии. Если зазор больше, ослабьте контргайку на регулировочном винте у рычага или суппорта и вращайте винт по часовой стрелке, пока трос не натянется. Затяните контргайку после настройки.

На механических дисковых тормозах регулировка положения суппорта выполняется с помощью двух болтов крепления. Ослабьте их на 2–3 оборота, зажмите рычаг тормоза и удерживайте его, пока не затянете болты обратно. Это центрирует суппорт относительно диска. Проверьте отсутствие трения колодок о диск при вращении колеса – если слышен шум, повторите процедуру, смещая суппорт вручную перед затяжкой.

Для ободных тормозов типа V-brake или U-brake используйте эксцентриковые регуляторы на рычагах. Вращайте их против часовой стрелки, чтобы приблизить колодки к ободу, или по часовой – для увеличения зазора. Колодки должны располагаться параллельно ободу, не выступая за его края. Если одна колодка касается обода раньше другой, отрегулируйте ее положение винтом на рычаге или подложите шайбы под крепление.

После настройки троса проверьте его свободный ход: рычаг должен срабатывать при усилии 3–5 кг (измерьте динамометром или сравните с заводскими параметрами). Если трос растянулся и регулировка винтом не помогает, укоротите его, переставив наконечник на 1–2 отверстия в рычаге или заменив трос целиком. Смажьте трос силиконовой смазкой перед установкой, чтобы предотвратить коррозию и заедание.

Финальный этап – проверка на практике. Разгоните самокат до 15–20 км/ч и выполните резкое торможение. Если колесо блокируется слишком быстро или тормоз срабатывает вяло, скорректируйте натяжение. На мокрой поверхности увеличьте зазор на 0,5 мм для предотвращения аквапланирования колодок. Запишите параметры настройки для быстрого восстановления после обслуживания.

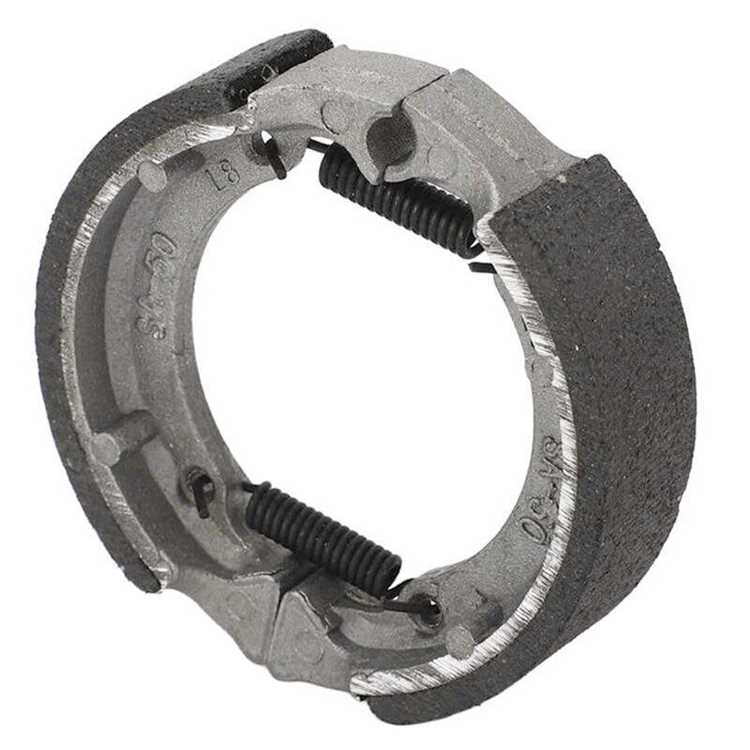

Проверка работоспособности тормозов на ходу и устранение люфтов

После сборки тормозной системы проведите тест на безопасной площадке с ровным покрытием. Разгонитесь до 15–20 км/ч и плавно нажмите на рычаг тормоза, фиксируя реакцию самоката: торможение должно начинаться без задержек, а колесо – блокироваться равномерно, без рывков. Если замедление происходит с опозданием на 0,5–1 секунду или сопровождается скрипом, проверьте:

• натяжение троса (допустимый провис – не более 2–3 мм при полном нажатии рычага);
• состояние колодок (износ свыше 50% требует замены);
• свободу хода рычага (люфт более 5 мм указывает на необходимость регулировки).

Люфты в механизме тормоза снижают эффективность на 30–40%. Для их устранения затяните контргайки на регулировочных винтах троса с моментом 2–3 Н·м, используя динамометрический ключ. Если люфт сохраняется, ослабьте крепление тормозного суппорта и подвиньте его ближе к ободу на 1–2 мм, затем зафиксируйте болты с усилием 4–5 Н·м. На дисковых тормозах проверьте зазор между колодками и диском – он должен составлять 0,1–0,2 мм.

При тестировании на мокрой поверхности тормозной путь увеличивается на 20–25%. Если после проезда по луже тормоза «проваливаются» или работают с перебоями, просушите колодки и ротор (для дисковых систем) несколькими резкими торможениями на сухом участке. Для механических тормозов с ободным принципом действия очистите обод от грязи и влаги ветошью, смоченной в спирте – это восстановит сцепление на 90%.

Вибрация руля при торможении сигнализирует о деформации обода или неравномерном износе колодок. Измерьте биение обода индикатором часового типа: допустимое отклонение – до 0,3 мм. При превышении замените колесо или отдайте его на правку в мастерскую. Для дисковых тормозов проверьте параллельность колодок относительно ротора – смещение более 0,5 мм требует регулировки положения суппорта с помощью эксцентриковых болтов.

Завершите проверку тестом на экстренное торможение с 25 км/ч. Самокат должен останавливаться на дистанции не более 3 метров, а колесо – блокироваться без заноса. Если тормозной путь превышает норму, увеличьте натяжение троса на 1–2 оборота регулировочной гайки или замените колодки на более мягкие (например, с составом «semi-metallic» для дисковых систем). Запишите результаты тестов для сравнения при последующих проверках.

Финальная настройка и смазка подвижных элементов тормоза

Перед смазкой очистите все подвижные части тормоза от грязи и старой смазки. Используйте безворсовую ткань и изопропиловый спирт (концентрация не менее 90%) – он быстро испаряется, не оставляя следов. Особое внимание уделите тросу, направляющим втулкам и шарнирам рычага: даже микроскопические частицы песка или металлической стружки ускоряют износ. Если трос заржавел, замените его – восстановлению он не подлежит.

Для смазки механических тормозов применяйте силиконовые составы в виде спрея или геля с вязкостью 100–300 сСт. Наносите смазку точечно: 1–2 капли на шарниры рычага, 3–4 капли на направляющие втулки троса. Избегайте попадания смазки на тормозные колодки или диск – это снизит эффективность торможения. Для гидравлических систем используйте только рекомендованную производителем тормозную жидкость (DOT 4 или минеральное масло), доливая её через штуцер до уровня метки на бачке.

После смазки проверьте плавность хода рычага и троса. Рычаг должен двигаться без заеданий, а трос – свободно скользить в рубашке. Если наблюдается сопротивление, ослабьте регулировочные винты на руле и калипере, затем повторно отцентруйте колодки относительно диска. Для механических тормозов оптимальный зазор между колодкой и диском – 0,3–0,5 мм. Измерьте его щупом или пластиковой картой.

Настройте натяжение троса так, чтобы рычаг срабатывал при усилии 3–5 кг (измерьте динамометром). Для этого вращайте регулировочную гайку на руле по часовой стрелке, пока не почувствуете лёгкое сопротивление при нажатии. Затем зафиксируйте контргайку. В гидравлических системах прокачайте тормоз, удаляя воздух из контура: откройте штуцер на калипере, нажмите рычаг до упора и закройте штуцер, не отпуская рычаг.

Проверьте работу тормоза на ходу. Разгонитесь до 15–20 км/ч и плавно нажмите рычаг. Самокат должен останавливаться за 2–3 метра без вибраций или скрипов. Если торможение неравномерное, подтяните трос на 1/4 оборота или отрегулируйте положение калипера. При появлении посторонних звуков осмотрите колодки: износ более 1,5 мм или неравномерное стирание указывают на необходимость замены.

Завершите настройку фиксацией всех регулировочных элементов. Затяните контргайки на руле и калипере с моментом 4–6 Н·м (используйте динамометрический ключ). Покройте резьбовые соединения фиксатором резьбы средней прочности (например, Loctite 243), чтобы предотвратить самопроизвольное ослабление. Через 50 км пробега повторите проверку зазоров и натяжения – это компенсирует первичную усадку материалов.
